Правила крепления проводов и кабелей при прокладывании электропроводки

Схема монтажа проводки

Чтобы рассчитать общую длину проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить схему электропроводки.

Рассмотрим способы соединения электрической цепи. Параллельный тип оказываем минимальное влияние на схему монтажа проводки. При таком способе входящие в цепь элементы не соединены друг с другом, но имеют два общих узла. В этом случае, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательный. Все элементы цепи располагаются друг за другом и не имеют узлов. В качестве примера можно привести одним проводом. Если сгорит одна лампочка, цепь разорвется — и погаснут все остальные.

Схема монтажа проводки зависит также от типа ее расключения.

«Звезда» — этот тип иногда называют бескоробочным, или европейским. Схематично его можно представить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в щиток, и в идеале отдельный автоматический выключатель. Достоинства такого типа расключения — безопасность и возможность контролировать каждую электрическую точку. К тому же в этом случае не требуется устанавливать распределительные коробки. Расключение подобного типа используют в системе «умный дом». Недостатками «звезды» являются как минимум троекратный расход провода по сравнению с остальными типами разводки и, соответственно, увеличение трудовых затрат на ее монтаж. Установить самостоятельно такой щиток сложно, и он обходится дороже обычного.

«Шлейф». Похож на предыдущий тип, но отличается экономичностью. Изобразить его можно следующим образом: розетка — розетка — розетка — электрощиток или распаячная коробка.

На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к щитку, либо к распаячной коробке.

Через распределительные коробки. Наиболее часто встречающийся способ, не требующий особых затрат. Именно так выполнялась разводка в советское время. От общего питающего стояка отходит ответвление, на котором в щитке стоят счетчик и один-три (редко больше) автоматических выключателя. Питающий кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы расключения применяются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется разводка в частном доме.

Питающий кабель входит во вводный распределительный щиток здания, где стоят несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления идут на ванную комнату, санузел и кухню. В каждой зоне электропроводка делится еще на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в щитке осуществляется разводка кабеля по типу «звезда». Далее питающие кабели отдельной зоны заходят в помещение, где для них используются свои варианты расключения. Например, силовая кабельная линия, идущая к розетке, подключается к другим розеткам данного помещения «шлейфом», а осветительная кабельная линия подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить прокладку проводов и расположить электрические точки, стоит заранее начертить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяина дома профессиональные электрики составят подобные схемы проводки по правилам электромонтажных работ, учитывая ход их выполнения, параметры безопасности, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации. Приведем пример подобной схемы для гостиной, где должны быть две группы розеток по три штуки в каждой, два проходных выключателя и три телефонные розетки.

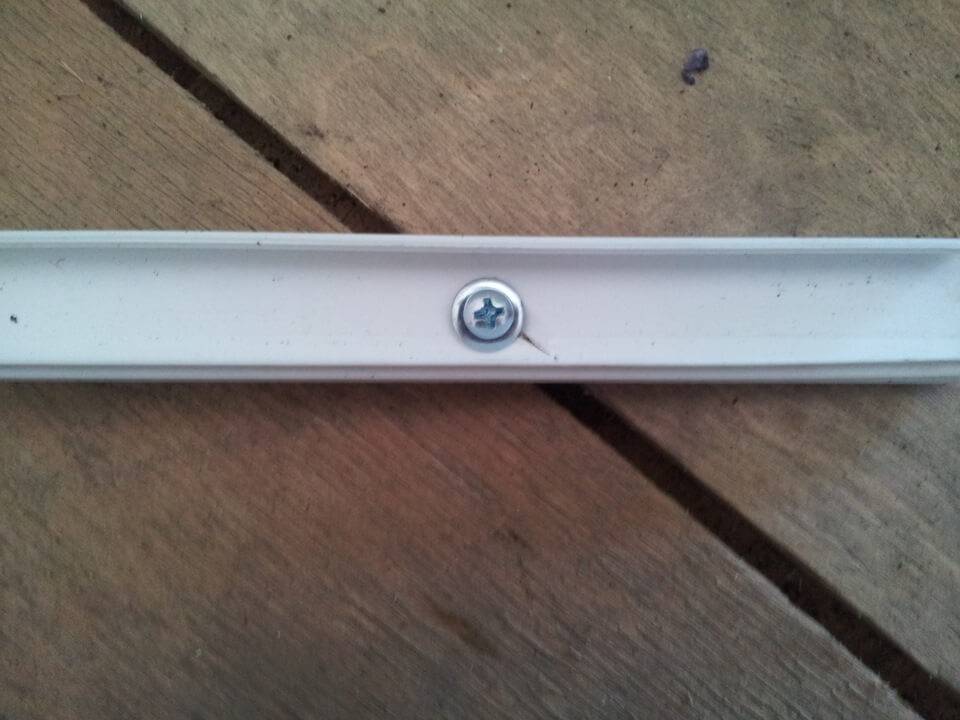

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.

Строительная смесь

Раствор применяется для скрытых форм прокладки проводов в штробах, созданных в стенах и на потолке. Для выполнения задачи применяется гипсовая строительная смесь, монтаж с ее помощью получил название «приморозки». Методика не отличается повышенной сложностью.

При крупных объемах работ необходимость в частом приготовлении черного раствора и фиксации провода приводит к снижению скорости выполнения задачи. Но процесс оправдан во многих случаях.

После формирования алебастровой смеси кабель покрывается ею в отдельных местах, удаленных друг от друга на одинаковом расстоянии. Процедура производится с максимальной скоростью из-за быстрого схватывания гипса.

Строительный раствор используется для одиночных шнуров, иногда — в роли вторичного крепления нескольких кабелей, чтобы подстраховать ранее установленные скобки или дюбель-хомуты. После завершения основного процесса борозды заполняются штукатурной смесью, сверху укрывается обоями.

Использование строительной смеси

Крепежные элементы для открытого монтажа

Для фиксации кабеля при обустройстве открытой проводки применяются:

• кабель-каналы;
• изоляторы;
• гвоздевые скобы.

Кабель каналы

Кабель-канал – это пластиковая коробка, в которой располагаются электрические провода. Каналы бывают разных размеров, что позволяет укладывать как один кабель, так и несколько проводов одновременно.

Приспособления для открытой электропроводки

Преимуществами пластиковых каналов для электрокабеля являются:

• внешний вид, который позволяет сохранить дизайн помещения в опрятном виде;
• возможность установки в любом месте (под потолком, над плинтусом, над окном, за мебелью и так далее);
• невысокая стоимость;
• простота установки.

Чтобы произвести крепление проводки при помощи кабель-каналов, необходимо:

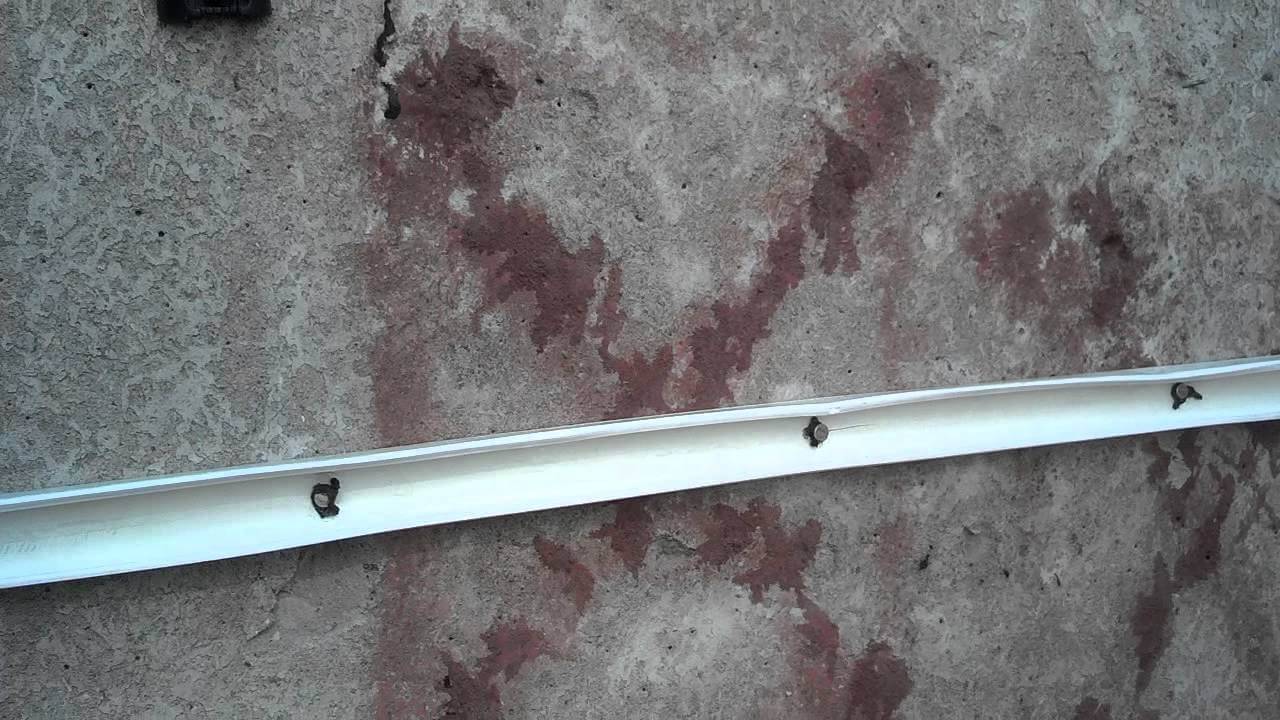

1. разметить область установки пластиковой коробки для кабеля. Для этого на стене (потолке) определяются места фиксации устройства и проверяется горизонтальность расположения канала;
2. в определенных местах производится сверловка отверстий для крепления короба;
3. если кабель-каналы устанавливаются в каменных, кирпичных или бетонных домах, то в каждое отверстие вставляется дюбель. При установке каналов в деревянных домах этот шаг пропускается;
4. фиксируется короб для кабеля;

Фиксация кабель канала на стене

1. в канал укладываются электрические провода;

Помещение проводов в кабель канал

1. короб закрывается крышкой, которая оснащена специальными защелками для надежной фиксации.

Критерии выбора и установка кабель канала подробно рассмотрены на видео.

Изоляторы

Для фиксации проводки в бане или деревянном доме используются специальные изоляторы. Устройства небольших размеров, изготовленные из фарфора, оснащены крепежным болтом.

Устройство для фиксации электрокабеля

Простота монтажа и невысокая стоимость обуславливают широкое применение крепежного элемента при обустройстве открытой проводки.

Установка производится так:

1. изолятор закрепляется на стене при помощи самореза;
2. скрученный провод надевается на выемку в верхней части чашечки.

Фиксация провода при помощи изолятора

Гвоздевые скобы

Закрепить сип и иные виды проводов для разведения электричества можно при помощи гвоздевых скоб.

Крепеж для кабеля при открытой проводке

Крепежное устройство отличается простотой установки (скоба с кабелем фиксируется к стене, полу или потолку) и приятным внешним видом.

При подборе гвоздевых скоб необходимо учитывать диаметр провода, который нужно закрепить.

Ознакомившись с наиболее популярными способами крепления кабеля, можно легко подобрать наиболее подходящий вариант и по внешнему виду, и по стоимости.

Кабели слабых токов и силовые кабели

Говоря об электрических кабелях, используемых для электропроводки в жилом помещении, мы должны понимать, что существует два типа электрических кабелей по значению величин передаваемых токов. Это силовые электрические кабели и кабели слабых токов.

• Силовые электрические кабели предназначены для передачи (подачи) электрической энергии на различные расстояния. Передача энергии происходит электрическими токами различной частоты, с напряжением от 220 вольт.
• Слаботочные электрические кабели предназначены для передачи информации на различные расстояния низкими токами различной частоты. Иначе слаботочные электрические кабели называют кабели связи.

Виды

Кабельный гремоввод

Многообразие видов кабельных коробов определяется такими факторами, как материал их изготовления и конструктивные особенности.

По материалу изготовления

Металлические

Изготавливают такие кабель-каналы из листового, покрытого слоем антикоррозийной пленки металла – оцинкованной или нержавеющей стали. Реже встречаются короба из обычного черного металла.

Благодаря высокой прочности, устойчивости к коррозии, такие короба для кабеля являются самыми распространенными – помимо прокладки коммуникаций внутри зданий, их используют для того, чтобы надежно защитить и закрепить наружный электрический провод, запитывающий уличное освещение, провести электричество в мастерскую, производственный цех.

Пластиковые

Изготавливают такие короба из устойчивого к горению ПВХ. Более легкие и дешевые, по сравнению с аналогами из стали, они не такие прочные и долговечные, что обуславливает их использование только внутри помещений.

Пластиковый кабель-канал

Бетонные и железобетонные

Такие короба изготавливают из тяжелых марок бетона. При этом в железобетонных лотках при заливке изделия в форму закладывают сетку из рифленой металлической арматуры.

Для защиты уложенных в бетонный или железобетонный канал коммуникаций сверху на него кладут крышку – массивную плиту перекрытия.

Применяют их для поверхностной и подземной прокладки различных силовых и слаботочных коммуникаций. В частном строительстве такие бетонные изделия не используют.

По конструкции

В зависимости от конструктивных особенностей, наиболее распространенные лотки для кабелей металлические подразделяются на перфорированные, неперфорированные, лестничные, проволочные.

Перфорированные

Металлический перфорированный кабельный лоток представляет собой короб, основание которого имеет множество продолговатых отверстий. Крышка в перфорированных лотках, как правило, отсутствует и применяется только в тех случаях, когда прокладываемые коммуникации необходимо защитить от внешнего воздействия на них.

Используются такие короба для прокладки проводки как внутри различных помещений, так и снаружи.

Неперфорированные

Неперфорированный короб, в отличие от перфорированных аналогов, имеет основание без отверстий. Применяют данный тип для прокладки коммуникаций и силовых кабелей в условиях повышенной влажности и запыленности. По сравнению с перфорированными, такие короба обладают большим весом, повышенной пожаробезопасностью (загоревшийся внутри такого лотка кабель не станет источником пожара, так как изолирован от помещения крышкой).

Лестничные

Такие короба представляют собой конструкции, состоящие из боковых продольных профилей (лонжеронов), соединенных через определённое расстояние поперечными перемычками (планками).

Обладающие небольшим весом, высокой прочностью и жесткостью, хорошей вентиляцией укладываемых трасс такие лотки используются для внутренней прокладки силовых кабелей с напряжением до 1000 В.

Кабельрост

На заметку. Лестничный кабельный короб часто называют кабельростом, так как данную конструкцию часто используют для вертикального (ростового) монтажа кабельной трассы, закрепляя ее на поперечных перемычках при помощи специальных пластиковых хомутов (стяжек).

Сетчатые (проволочные)

Проволочный (сетчатый) короб для кабеля – это конструкция, изготавливаемая из оцинкованной проволоки. В поперечном разрезе имеет «С» или «G»-образный профиль. Отличается минимальным весом, отличной вентиляцией, простотой монтажа. Используется для прокладки слаботочной электрической проводки, телефонного, сетевого компьютерного провода внутри помещений под подвесным фальш-потолком.

По размерам

Современный металлический лоток для прокладки кабеля может иметь следующие размеры:

• Высота – от 35 до 100-110 мм;
• Ширина – от 100 до 550-600 мм;
• Длина одного лотка – 2000-3000 мм;
• Толщина стенок (проволоки) – 0,7-1,0 мм (3,8-4,0 мм).

Важно! При прокладке кабельных трасс и других коммуникаций необходимо учитывать габариты лотка. Так, его высота ограничивает максимальную толщину укладываемого в него кабеля, ширина – количество кабелей

Выбор сечения провода и кабеля по току и мощности

Важнейший этап электрификации жилого дома — выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, провода и кабели нужно правильно выбрать и правильно уложить.

Осуществляя выбор проводов и кабелей необходимо учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, делайте выбор сечения провода кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти показатели рассчитаны на работу проводника в идеальных условиях: без соединений, возможных отклонений в конструкции, изменения температуры и т. д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, оказывает существенное влияние на выбор сечения провода по току. Для начала необходимо выяснить, какова максимальная мощность сети. Затем следует сложить показатели всех приборов, в том числе и тех, которые вы планируете установить в будущем и осуществить выбор провода по мощности .

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность данных электроприборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электроплиту, а также еще один компьютер и улучшить схему освещения.

В результате потребление энергии возрастет и проводку понадобится менять. Чтобы избежать таких проблем, лучше сразу внести все желаемые изменения в проект и на его основе выбрать тип электропроводки.

Предположим, провод ПУГНП 3х1,5 используется на кухне, где суммарная мощность приборов составляет 3,5 — 4 кВт. Для провода такого сечения это предел возможностей. Если его проложить за холодильником, он может нагреться от радиаторной решетки, его температура и сопротивление возрастут, плохо скрученное соединение может заискрить, а при возросшей нагрузке перегореть. В лучшем случае вам придется искать место обрыва и соединять ПУГНП, в худшем — менять всю проводку и тянуть ее заново.

На данный момент для освещения принято использовать провода с сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для электроприборов с повышенной энергоемкостью (электрических плит, мощных кондиционеров и т. д.) существуют особые виды проводников, сечение ТПЖ для них выбирают с учетом мощности прибора. Например, для электрической плиты рекомендуется провод с сечением жилы не менее 4 мм2, такой как ПВС 3х4 или 3х6. Лучше всего подводить к подобным приборам отдельные трехфазные линии.

Следует учитывать, что чем толще ТПЖ, тем выше цена кабеля. Однако ни в коем случае не экономьте на проводке. Если слабый провод перегорит, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и заделывать все заново. Лучше потратить больше, но быть уверенным в том, что выбранный проводник прослужит не один десяток лет и справится с любой нагрузкой.

Способ прокладки: внутренний или наружный. Для внутреннего подойдут провода и кабели с монолитной жилой и плоским сечением (например, ПУНП или ВВГ), для наружного — гибкие провода или провода с круглым сечением (например, ПВС, ПУГНП или ШВВП). Это деление не строгое. Однако круглый кабель NYM потребует более глубокую штробу, нежели плоский ВВГ, что увеличит трудоемкость работы. К тому же гибкие провода ПУГНП отлично укладываются в кабель-канал и протаскиваются сквозь гофру, тогда как с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПЖ: заземляющей, фазовой и нулевой. Заземляющая жила всегда имеет желто-зеленую расцветку. Цвета фазовых и нулевых жил могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазового проводника — коричневый, красный и белый, нулевого — синий или черный.

Если все жилы в кабеле окрашены в один цвет, маркируйте ТПЖ изолентой. Это нужно делать и в том случае, если соединяются два кабеля с разной окраской изоляции жил. Лучше всего, когда провод имеет разную расцветку жил. В таком случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В настоящее время старые алюминиевые провода повсеместно заменяют на медные, поскольку последние во много раз лучше по многим показателям. Негибкие хрупкие алюминиевые провода требуют больших усилий при монтаже. Работать с медью намного проще, и она более безопасна. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже, чем алюминиевые.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

• Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
• За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки

Установочная площадка

Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Особенности использования элементов точечного крепления

Если производится наружная проводка от столба, лучше применять черные пластиковые изделия. Они изготавливаются из газовой сажи, которая является стабилизатором и защищает проводник от негативного влияния ультрафиолетовых лучей. Пластмасса будет сохранять свой вид и не будет разлагаться.

Грубой ошибкой является фиксация нового кабеля к уже проложенному. Это связано с тем, что крепежные элементы рассчитаны на определенный вес и нагрузку, а дополнительный проводник увеличит эти показатели и приведет к нарушению соединения. Особенно часто такая ошибка проявляется при добавлении линий электропроводки в панельном доме.

ПОИСК СКРЫТЫХ ЭЛЕКТРОПРОВОДОК

Для выявления мест расположения скрытой в штробах проводки используются особые приборы, представленные на рынке множеством моделей. По принципу выявления кабельных трасс поисковое оборудование делится на следующие виды

• электростатическое.
• электромагнитное.
• металлоискатели.

Рассмотрим каждое из представленных наименований более подробно.

Искатели проводок электростатического типа.

Эти приборы регистрируют электростатические поля, образующиеся в кабельных линиях при прохождении по ним переменного тока.

К преимуществам таких устройств относят сравнительно невысокую стоимость и простоту конструкции. С их помощью удается достаточно точно находить скрытую проводку, если она не обесточена. Еще одно условие допустимости их использования – сухость стен и отсутствие поблизости элементов металлоконструкций.

Примером этого типа искателей является прибор “Поиск”. Это устройство имеет 4 градации чувствительности и способно находить кабель, проложенный на глубине до 7 см. Для сообщения о найденной проводке в нем предусмотрена световая индикация и звуковая сигнализация.

Электромагнитные искатели электропроводки.

Эти устройства работают по принципу обнаружения электромагнитного поля, которое должно быть достаточным по величине. Поэтому искомая проводка обязательно должна быть под нагрузкой не менее 1 кВт (по ней должен протекать ток величиной до 4,5-5,0 Ампер).

Для получения такого тока достаточно включить в проверяемую цепь электрический утюг и выставить его регулятор на максимум.

В крайнем случае для этих целей может быть использован электрочайник.

К представителям этого класса относят полупрофессиональный китайский прибор-детектор (трассоискатель) LA 1012. Он оснащается современным дисплеем и имеет целый ряд дополнительных функций. Стоит это прибор сравнительно дорого (до 16 тыс. руб.).

Металлоискатели для определения электропроводки.

К группе металлоискателей следует отнести многофункциональный комбинированный прибор марки “BOSH GMS 120” производства Германии. С его помощью удается определять не только глубину залегания электропроводки, но и материал, из которого изготовлены ее жилы.

Это устройство оснащается современным дисплеем, позволяющим представить результат в удобном для оператора виде. Стоит оно также недешево (порядка 6 тыс. руб.)

  *  *  *
