Как составить проект электропроводки в частном доме своими руками

Расчет мощности и тока

Чтобы определить необходимую мощность сети частного дома, нужно знать характеристики всех тех приборов, которые в нем в последующем будут использоваться. Производят расчет этого показателя для электросистемы в несколько этапов:

  • составляют список приборов и электрооборудования, используемого в доме;
  • напротив каждого прибора указывают его мощность в соответствии с данными, полученными из техпаспорта.

Затем подсчитывают суммарную мощность приборов освещения. Для выполнения такой процедуры при этом используют очень простую методику. Мощность всех используемых в доме лампочек и светильников просто умножают на их количество. Полученный результат округляют в большую сторону.

На следующем этапе складывают мощности всех остальных приборов в доме. К полученному результату прибавляют найденное ранее значение для освещения. Затем снова округляют результат в большую сторону, а также увеличивают его на 10-20%. Полученная после выполнения всех этих расчетов цифра и принимается за необходимый показатель мощности домашней электросети.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

  1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
  2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
  3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
  4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
  5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
  6. Для этого используется заранее подготовленная отделочная штукатурка.


Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Ввод электропитания

Грамотно выполненный ввод электроэнергии в частный дом от линии энергоснабжения – это не только гарантия стабильного и качественного питания всех бытовых приборов, но и надежная защита от пожаров.

Кроме того, от продуманности линии ввода зависит ее устойчивость к ветровым нагрузкам, а также степень защиты от поражения электрическим током в дождь, в снег, а также просто в сырую погоду.

Существует два основных способа, как можно реализовать ввод электричества в дом: через воздушную линию или посредством подземных коммуникаций. В первом случае подразумевается натягивание проводов между стеной дома и опорой линий элекроснабжения, во втором – заглубление проводки в землю.

Ввод по воздуху

Наиболее рациональным воздушный ввод может оказаться тогда, когда расстояние между стеной дома и столбом электроснабжения не превышает 20 м. Если оно оказывается большим, то на приусадебном участке придется устанавливать еще одну дополнительную опору.

Делается это с целью уменьшения механической нагрузки на линию ввода, которая при длине более 20 м может порваться либо под собственным весом, либо при раскачивании под ветром.

Обустраивается воздушная линия следующим образом:

  • Сквозь стену высверливается отверстие, в которую устанавливается отрезок металлической трубы небольшого диаметра или специальной пластиковой гофры;

В стену дома врезается изолятор на кронштейне;

Между изолятором на стене и изолятором на столбе натягивается стальной трос;

Натягиваются непосредственно провода;

Подводящие провода через каждые 0.5 м скрепляются с несущим тросом при помощи металлических или пластиковых хомутов;

Сквозь стену и вставленную трубу вводятся несущие провода, далее подсоединяемые к распределительному щитку внутридомовой проводки.

Очень важно, чтобы сохранялось достаточное натяжение троса вместе с закрепленными на нем проводами.

Достигается это натяжением между изоляторами на столбе и на стене. Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5.

Также данный трос не должен соприкасаться на всем своем протяжении ни с какими-либо постройками, ни с кронами деревьев или кустарников.

Точка ввода требует герметизации. Для этого после прокладывания сквозь трубу электрического кабеля все оставшееся в ней свободное пространство заполняется либо монтажной пеной, либо плотно утрамбованной негорючей минеральной ватой.

В качестве провода, который можно использовать для подвода электроэнергии к частному дому, можно использовать кабель марки СИП. Его изоляция рассчитана на эксплуатацию в условиях воздействия атмосферных осадков и солнечного излучения, а также при значительных колебаниях температуры.

К тому же, данный кабель не требует использования дополнительного несущего троса, поскольку уже обладает таковым. Минимальное сечение провода – 16 кв.мм. Для ввода 220 В используется двухжильный кабель, для 380 В – четырехжильный.

Подземный ввод

Ввод под землей принято считать более надежным, нежели его воздушная разновидность. Увеличение надежности достигается полным исключением воздействия на кабель таких неблагоприятных факторов, как перепады температур, осадки и ветровые нагрузки.

Кроме того, при подземном вводе можно не учитывать такие препятствия, как кроны деревьев или надворные постройки.

При всей своей стабильности, грунт также является достаточно агрессивной средой, способной со временем привести в негодность защитную оболочку электрического кабеля. Поэтому прокладываемые под землей провода нуждаются в защите.

В качестве защитного элемента и при обустройстве подземного ввода используются либо стальные, либо пластиковые трубы малого диаметра.

Труба должна быть проложена от точки выхода внутрь помещения и до уровня в 1.8-2 м уже на столбе электроснабжения.

Глубина закладки электрического кабеля не должна быть менее 0.8 м. Если ввод организуется через фундамент, то в этом случае отверстие усиливается установкой асбо-цементной трубы.

Занимаясь обустройством ввода электричества, следует помнить, что непосредственно подключение электроэнергии, равно как и любые работы на столбах электроснабжения, имеют право выполнять лишь сотрудники снабжающей организации.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

  • Выяснить максимальную мощность в электросети;
  • Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

  1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
  2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:

    • Нарезаем провода на нужные длины и делаем сечение;
    • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

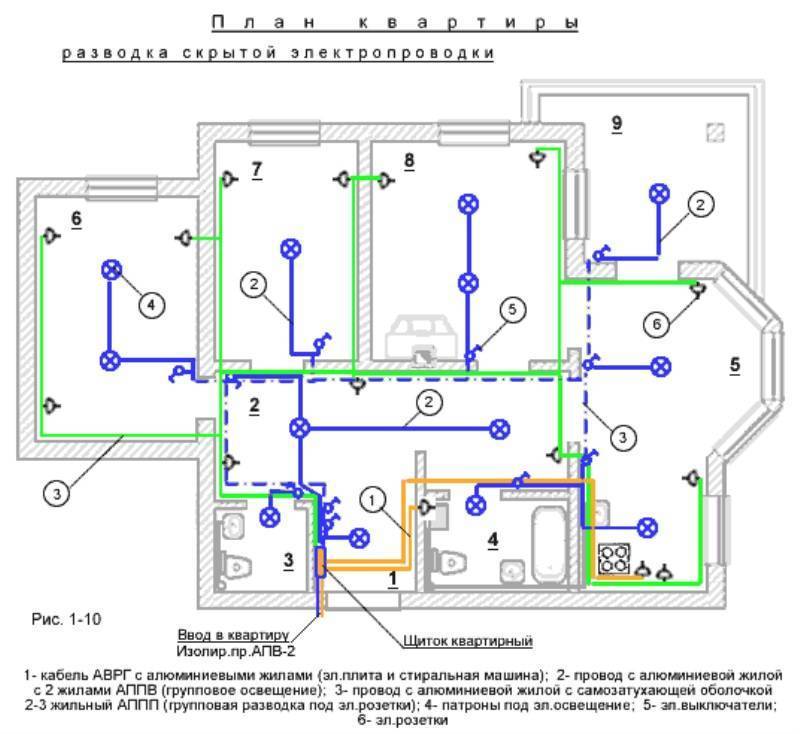

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

  • Кабель прокладывается только под прямым углом;
  • Провода не должны пересекаться;
  • Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

  • Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
  • Розетки следует расположить на высоте 30 см от пола;
  • Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

  • Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
  • Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
  • Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
  • Фиксируем надёжно распределительную коробку.
  • Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
  • Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
  • Далее по принципу установки розеток, делаем выключатели.

Какую использовать схему электропроводки в доме

Бытовые электроприборы рассчитаны на 220 V однофазной сети с дополнительным защитным заземлением. Сечение проводов в доме зависит от мощности используемых приборов и их количества. Всю электропроводку любой квартиры можно разбить на группы:

– группа розеток в комнатах – для 1, 2 х комнат и далее, – освещение первой половины квартиры и второй ее части, – группа с самой большой нагрузкой – это стиральная машина, посудомоечная машина, электропечь и кондиционер, – группа розеток кухни для микроволновки, холодильника, кухонной техники, – группа электропроводки для джакузи, душевой кабины, теплых полов.

Схемы монтажа электропроводки в частном доме

Составляя схему электропроводки в квартире, важно предвидеть удобное расположение выключателей, розеток. Так же важно учитывать заземление электрических приборов, сечение проводников, правильную установку автоматов, УЗО. Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические)

При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая)

Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические). При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая).

Квартирный или домовой распределительный щит это есть металлический шкаф с вводным автоматическим выключателем с рядом автоматов, необходимых для разных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.

С выхода вводного автомата ставят перемычки с каждой фазы на однофазный групповой автомат. Если имеется пять групп, то распределяют нагрузку на эти группы автоматов равномерно. Далее фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.

Точно распределяются нагрузки по всем другим группам в однофазной сети. Перемычки проводят от нижней клеммы однофазного автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель или провод на нагрузку снимается с нижних крем групповых автоматических выключателей.

Схема проекта электропроводки в доме

В  квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.

Европейский стандарт предусматривает установка розеток на уровне 30 см от плинтуса, выключателей на 90 сантиметров. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно выбрать место расположения розеток для письменного стола. Для некоторых электроприборов (электроплита, вытяжка, кондиционер) розетка не нужна, питание для них можно взять с автомата, напрямую из шкафа.

Распространенные ошибки при проектировании

Распространенной ошибкой является использование алюминиевых проводов

Стремление к экономии часто вынуждает владельцев строящихся или реконструируемых частных домов самостоятельно разрабатывать проект электропроводки. Однако за кажущейся простотой этой работы кроется достаточное количество проблем, игнорирование которых приводит к ошибкам, способным нарушить штатную работу домовой электросети. При этом возможно поражение жильцов электрическим током, а в отдельных случаях и возгорание электропроводки.

Проектируя схему электропроводки в частном доме, исполнителю нужно избегать повторения часто встречаемых ошибок:

  • применение материалов и комплектующих изделий без маркировки, часто не сертифицированной для использования в стране;
  • использование кабельно-проводниковой продукции с токопроводящими жилами из алюминия;
  • включение в смету проекта розеток, не предназначенных для подключения электроплит, электрокотлов, водонагревателей и пр.;
  • внесение в проект электропроводки деревянного дома прокладку проводов закрытым способом;
  • коммутация силовых кабелей в одной распределительной коробке с маломощными линиями;
  • использование вместо специальных клемм соединение проводов скруткой;
  • расположение распределительных коробок на высоте человеческого роста.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

  1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
  2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Испытание электропроводки

Завершив монтаж схемы электропроводки, потребуется тщательное ее испытание на предмет качества работ и правильности общей схемы разводки. Это избавит от риска перегрева ее отдельных участков, чреватого возникновением пожара.

Основным инструментом здесь является простейший прибор для прозвонки электрических линий, а лучше всего – мультиметр.

Последовательность действий во время испытания включает в себя выполнение нескольких мероприятий.

  1. Проверка на наличие коротких замыканий. Для этого с помощью прибора выясняется, не существует ли соприкосновения проводов фазы, нуля и заземления. Попутно можно выяснить и качество изоляции, для чего измерения потребуется выполнять с помощью мегаомметра.
  2. Контролируется работа всех установленных выключателей.
  3. Прозваниваются выводы светильников и розеток.

Для того же, чтобы избежать возможных мучений после монтажа электросети, желательно заранее прозвонить и сам электрический провод.

Вполне допустимо, что на каком-то участке произошло его механическое повреждение.Если оно останется незамеченным, то это чревато либо коротким замыканием, или отсутствием напряжения в той или иной линии электроснабжения.

Убедившись, что электрическая сеть построена правильным образом и полностью функционирует, можно приступать к ее эксплуатации.

Разработка схемы электроснабжения частного дома – это работа, требующая максимального внимания. Малейшая неточность или оставленный без внимания узел электросети могут привести либо к неработоспособности сети, либо к невозможности ее безопасной эксплуатации.

Однако при полном понимании ставящихся задач и знании базовых понятий электротехники, воплотить в жизнь можно практически любую схему электросети.

Помотрите видео о уже смонтированной схеме в частном доме и почерпните дополнительные знания о различных мелочах
