Как проверить глубину скважины после бурения: способы и порядок работ

Зависимость глубины скважины

Существуют различные виды скважин, и их глубина определяется некоторыми условиями. Среди основных можно выделить:

рельеф;
уровень водоносных пластов;
назначение скважины;
требуемый дебет.

Рельеф участка, где будет вестись разработка во многом влияет на глубину скважины. Если речь идет о низинах, то в таких местностях потребуется пройти меньшую толщину грунта, чтобы добраться до водоносных слоев. Если бурение будет осуществляться на холме, то усилий потребуется больше, чем в предыдущем случае. При этом потребуется пройти различную глубину для достижения одного и того же водоносного слоя. Глубина скважины напрямую зависит от того, на каком именно уровне находятся водоносные слои и до какого из них необходимо пройти. Чтобы определить эти параметры выполняется разведывательное бурение, целью которого является установление параметров, а не сооружение самой скважины.

Глубина будет зависеть и от того, какого качества вода требуется и для каких целей она будет использоваться. Если речь идет о технической воде, которая будет расходоваться на хозяйственные нужды, тогда глубина скважины будет меньше, т. к. грунтовые воды имеют значительные запасы и находятся близко к поверхности. Для качественной питьевой воды пройдется пройти больше слоев почвы. В первом случае будет достаточно использовать иглу для сооружения абиссинского колодца, что можно выполнить без применения каких-либо средств механизации. Еще одним фактором, который является определяющим выступает производительность или дебет скважины. Он определяется тем, какой объем воды можно подать из конкретной скважины за определенный промежуток времени. Обычно показатель измеряется в кубических метрах, деленных на час. Наивысшую производительность готовы обеспечить самые глубокие скважины, из которых идет артезианская вода. Это связано с объемом пласта, а также с давлением, которое есть внутри. Часто для подъема воды требуется минимум усилий в сравнении с другими видами скважин.

Это интересно: Солнечный коллектор — устройство и принцип действия

Площадка для бурения

Для размещения бурового оборудования нужно место. На «пустом» участке проблем с этим не будет, а вот если участок облагорожен, имеет специальные насаждения, деревья или строения, нужно подумать, как лучше разместить буровую машину.

Основные требования к технологической площадке таковы:

Свободная площадка с границами 4 × 12 метров;
Проезд шириной 3 м;
Наличие ворот приветствуется, но иногда оказывается проще демонтировать 1 — 2 секции забора;
Буровая мачта (высотой около 10 метров) не должна задевать провода ЛЭП и ветви деревьев;
Уклон участка — не более 15 градусов;
Расстояние до дома — не менее 3 м.

Место бурения определяется специалистом во время осмотра участка. А так как вы уже знаете требования к технологической площадке, то можете поделиться с ним своими соображениями. Удалось наладить «конструктивный диалог» — перед Вами адекватный подрядчик.

Как проверить глубину старой скважины

Купив дом со старой артезианской скважиной, либо получив брошенную скважину каким-то другим путем, при полном отсутствии документов на нее, скорей всего, ее ремонт не целесообразен. Ведь это затраты времени и денег, а будет ли вода на выходе, неизвестно. Возможно, за время простоя в нее набросали камней и мусора, возможно в ней разорваны обсадные трубы, а если это песчаная скважина. то срок ее службы давно вышел и она неработоспособна. Это лотерея: вам придется платить за каротаж, вам нужно купить погружной насос по параметрам скважины и пробовать откачивать. Есть риск, что насос зацепится за что-то, но только таким опытным путем можно понять будет ли скважина работать. Если воды нет и насос уже куплен, тогда придется бурить скважину заново и надеяться, что ваш купленный скважинный насос подойдет под ее параметры.

Сооружение колодца

Выкапывание ямы для колодца шахтного типа

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Копание ствола и установка колец

Укладка железобетонных колец в яму колодца

Работу ведут в таком порядке:

Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Сооружение водоприёмника и фильтра

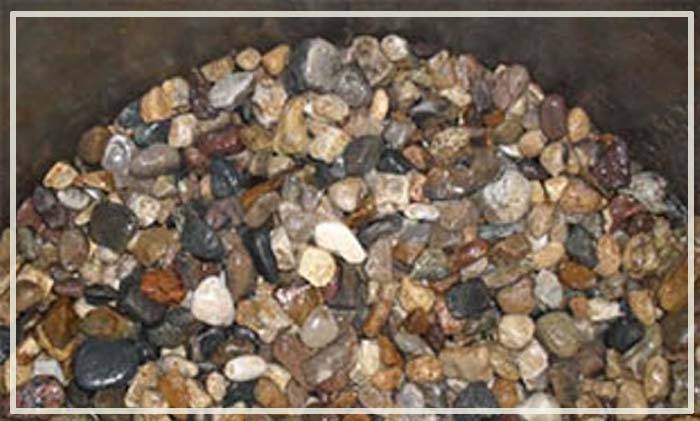

Пример водяного фильтра из речной гальки на дне колодца

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

Откачивают мутную воду со дна колодца.
Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

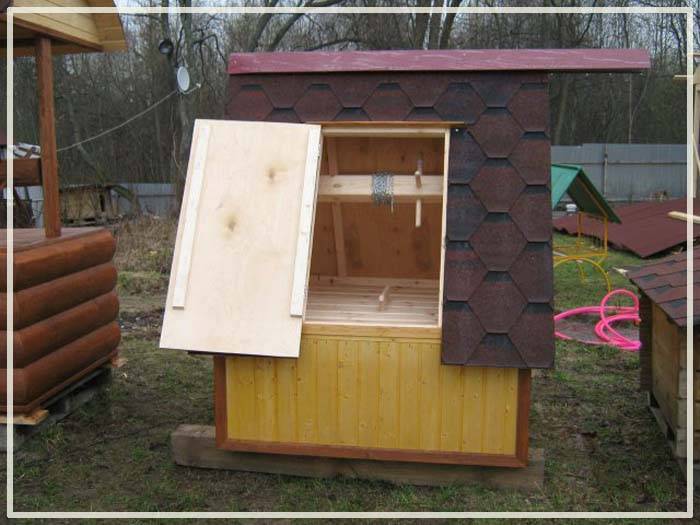

Пример деревянного оголовка для защиты шахты колодца

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

Для сохранения чистоты воды обустройте крышу с хорошим свесом.
На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Виды скважин

Чтобы определиться с типом гидротехнического устройства, нужно решить, до какого пласта будет буриться шахта. Применение скважины непосредственно зависит от водного горизонта, до которого она пробита. Если достаточно жидкости для использования в технических нуждах, можно достичь только подпочвенных вод – верховодки. Наименьшая глубина скважинной шахты на такую воду – четыре метра, максимальная – 15 метров.

Накопление грунтовых вод происходит над первым от поверхности водоупорным слоем на глубине более 15 м. Поскольку они не перекрываются сверху водоупором, редко отвечают питьевым стандартам и подвергаются сезонным колебаниям.

Шахты пробивают до рыхлого влагонасыщенного слоя земли. В районах, где небольшой уровень осадков, таких подземных источников может не быть.

Водоносные межпластовые слои находятся между двумя водными горизонтами, их может быть несколько. Качество воды высокое. Очень редко размещаются вблизи от поверхности, но не выше 20 м. Наиболее часто находятся на глубине свыше 60 м.

В зависимости от водного горизонта на территории можно создать следующие виды водозаборов:

обычный колодец около 5 м, запитывающийся из верховодки;
скважину, которая пробивается до песчаных слоев на глубину от 10 до 30 метров;
абиссинский колодец, подпитывающийся из тех же пластов, что и песчаная скважина;
артезианский источник.

В последнем варианте жидкость протекает между известковыми слоями, то есть в ходе бурения пробивается водоносный горизонт. Глубина бурения артезианской скважины для питьевой воды – более 50 м.

Тип водозабора определяет качество воды, трудность создания и производительность скважины. В соответствии с российским законом «О недрах» пробивать скважинную шахту и пользоваться источником с первого водного пласта можно, не проходя специальную регистрацию. В этой категории находятся водозаборы из верховодки, скважина на песок, абиссинский колодец.

Также необходимо рассчитать требующийся дебит. Кроме качества, для водопотребителей немаловажен и объем жидкости, которую они получают за определенный временной интервал. В абиссинских колодцах это значение равняется половине куба в час, в скважине на песок объем повышается до полутора кубов в час, максимальная производительность у артезианской скважины – до 3–4 кубов в час.

Глубина колодца и тип водоподъёмного оборудования

Не точтобы глубина колодца для водызависела от того, каким образом вы собираетесь поднимать воду наверх. Скорее, наоборот, оборудование приходится подбирать в зависимости отдинамического уровня воды, выше отметки которого глубина погружения насоса в колодец быть не должна. Как рассчитать уровень, исходя из мощности насоса и дебита источника — отдельная тема, материалы можно найти на нашем сайте.Динамический уровень можно определить практически, измерив в сухой сезон, активно поливая огород.Итак, оборудование:

Ворот или «журавль» — ручной подъём: крути быстрее и тяни сильнее. Чем глубже, тем больше физических усилий придётся потратить.

Комплектная водопроводная станция, включающая в себя насос, гидроаккумулятор и необходимую автоматику — штука хорошая, недорогая, простая в обслуживании. В воду опускается только шланг, насос размещается на поверхности. К сожалению, станция способна поднять воду с глубины лишь 8-10 м, не более.

При высоте подъёма свыше 10 м придётся использовать погружной насос. Дешёвый вибрационный «Ручеёк» или его аналоги имеют высоту подъёма 40-60 м, чего более чем достаточно.

Центробежные погружные насосы дороже, но мощнее и способны закачивать воду под значительным давлением. Их стоит предпочесть, если в доме планируется напорный водопровод с использованием гидроаккумулирующего бака. Большинство погружных насосов предназначены для установки в узкую скважину и имеют небольшой диаметр, что усложняет их конструкцию и снижает возможности по охлаждению. Встречаются специальные насосы для колодцев, они лучше охлаждаются, имеют более широкий корпус и стоят несколько дешевле.

Колодезный погружной насос стоит дешевле скважинного, его корпус шире. В скважину он просто не поместится

Кстати, высота колодезного насоса намного ниже, чем скважинного, что важно для источников с низким уровнем воды

И всё-таки, на какую глубину опускать насос в колодец? Минимум, как мы уже упоминали — динамический уровень воды. Максимум — в полуметре от дна колодца. Есть модели, которое можно устанавливать на дно, если это оговорено в инструкции.

Как видим, универсального ответа, какова должна быть глубина колодца для воды возле вашего дома, нет.И быть не может. Напоследок ещё раз повторим, что устройство колодца — дело непростое и связано с определённым риском. Если вы не обладаете знаниями и опытом в этой области, будет разумнее поручить такую работу профессионалам.

Замер уровня воды в скважине

После того, как скважина была пробурена, производится измерение уровня воды в скважине прибором, который буровики называют хлопушка. При ударе об воду она издает хлопок, это позволяет определить статический уровень воды.
Динамический уровень воды определяют иначе: когда откачивают воду, она отбивается на штангах, подводная и надводная части становятся немного разного цвета. Исходя из этого легко определить и динамику.
Бросать хлопушку нельзя, даже если скважина большого диаметра, а насос узкий, имеется риск того, что все застрянет.

Все эти работы выполняют буровики, самому не нужно замерять уровень воды, тем более насос уже стоит. Имеется очень большой шанс застревания измерительного прибора, а ремонт стоит очень дорого. Да и не имеет смысла перемерять, все уже за вас сделали и посчитали.

Вас заинтересует:

Заиливание скважины что делать

Бурение скважины зимой

Что лучше колодец или скважина

Скважина на 2 дома

Можно ли бурить скважину в колодце

Санитарные зоны артезианских скважин

Бурение и определение необходимой глубины скважины

В этом случае землевладельцы принимают единственно верное решение – бурение скважины непосредственно на участке или в районе легкого и беспрепятственного доступа. Если вы не готовы выполнить эту задачу своими руками, то вам придется обращаться к специалистам.

В любом случае в деле бурения, вне зависимости от способа выполнения работ, самым первым и, конечно же, ценообразующим фактором является вопрос — на какую глубину забивать скважину.

Есть несколько моментов, на которые стоит обратить внимание. Вот, собственно, два из них, которые дадут ответ на вопрос — как определить глубину скважины:

Вот, собственно, два из них, которые дадут ответ на вопрос — как определить глубину скважины:

Геология вашего участка.

Тип и глубина залегания подземных вод.

Подземные воды

Рассмотрим четыре основные типа подземных вод:

Первый
— верховодка, встречается на небольшой глубине до 3,5-4 м.

Этот верхний водоносный слой наполняется за счет дождевых и талых вод, и в связи с этим характерна:

Высокой степенью загрязнения, так как фактически смывает с поверхности почвы всю грязь и, просачиваясь сквозь верхние слои грунта, скорее дополнительно загрязняется, нежели очищается фильтрованием.

Почти полным исчезновением в засушливую пору и в морозы. Без постоянного наполнения часть воды из верховодки просачивается глубже, а часть высыхает.

Второй
– грунтовые воды, находятся, как правило, на глубине около 10 м. Отличительной особенностью грунтовых вод является присутствие под слоем вод мощного гидроупорного пласта. Его роль могут выполнять глинистые или каменистые прослойки, препятствующие просачиванию воды в ниже лежащие слои, что обеспечивает наполнение пласта грунтовых вод даже в периоды засухи.

Грунтовые воды, залегающие на глубине 8-10 м уже довольно чистые, отфильтрованные в пути через слои разнообразного грунта.

Третий
– межпластовые воды, располагаются, как правило, на глубине в промежутке от 10 до 100 м. Само название этого типа вод подсказывает, что они залегают между двумя водоупорными слоями грунта. Верхний водоупорный слой может иметь невысокую степень проницаемости, что обеспечивает дополнительное пополнение межпластовых вод за счет просачивания из двух верхних водных пластов.
Четвертый
— артезианские воды, залегают чуть ниже 100 м от поверхности земли. Однако в отдельных случаях могут встречаться и на 50 метровой глубине. Для добычи артезианской воды бьется глубинная скважина. Естественно, что это самая чистая вода.

Инструкция о том, как узнать глубину скважины, на которую необходимо бурить, проста — воду какого качества вы хотите получить на выходе до такой прослойки и бурите.

Разведывательное бурение

Теперь о том, как проверить глубину скважины на конкретном участке. Для выяснения этой величины выполняют разведывательные работы, т.е. пробное бурение.

Самый беспроигрышный способ, как измерить глубину скважины, это ведение подробного журнала бурения в котором отмечается:

Залегание грунтов разных групп.
Глубина водоносных слоев.
Степень поглощения оборотной воды.
Глубина вымывания грунта.

Применение для скважин на воду

При бурении скважин на воду применяется три вида обсадных труб: пластиковые, стальные и асбоцементные. С целью экономии финансовых средств и упрощения монтажа рекомендуется использовать пластиковую обсадку (ПВХ либо НВПХ).

Монтаж обсадной трубы выполняется при обустройстве водяных скважин на любую глубину. Погружение обсадки выполняется по завершению бурения полости. Используются составные трубы, стыкующиеся посредством резьбового соединения.

Диаметр обсадной трубы и самой скважины подбирается исходя из требуемой продуктивности источника. Сечение обсадки должно быть таким, чтобы в ней можно было расположить дренажный насос. Нижние секции обсадной колонны выполняются из перфорированных изделий, отверстия которых перекрываются сетчатым фильтром.

Ведется множество споров о том, какие трубы для обсадки скважин на воду лучше использовать – стальные, асбоцементные либо пластиковые. Ключевым недостатком металлических изделий является склонность к коррозии, которая может стать причиной характерного привкуса ржавчины и наличия осадков в воде, для очистки которых придется покупать недешевое фильтрующие оборудование, да и сами железные изделия стоят гораздо дороже аналогов.

Обсадные трубы из асбоцемента – бюджетное решение, недостатки которого заключаются в большой толщине стенок, что уменьшает полезный объем скважины, а также сомнительная санитарная пригодность (существуют исследования, указывающие на то, что асбоцемент является канцерогеном).

В целом, асбоцементные изделия можно применять для обсадки скважин при соблюдении следующих условий:

при обустройстве артезианской скважины (такая труба не может иметь перфораций, что делает невозможным обустройство фильтрующей колонны в скважинах на песок);
при наличии гигиенического сертификата на изделие.

По совокупности эксплуатационных качеств лучше всего для скважин на воду подходит пластиковая обсадная труба. Такие изделия просты в монтаже, дешевы, устойчивы к коррозии и долговечны (срок эксплуатации до 50 лет).

Пластиковая обсадка для скважин на воду

Для изготовления пластиковых обсадных труб может применяться четыре вида материалов:

ПВХ – поливинилхлорид;
нПВХ – непластифицированная разновидность поливинилхлорида;
ПНД – полиэтилен низкого давления;
ПП – полипропилен.

Наиболее востребованными являются изделия из НПВХ. В отличие от стандартных ПВХ изделий, трубы НПВХ классифицируются как напорные – они имеют большую механическую прочность и устойчивость к деформациям, что позволяет применять их в скважинах глубиной до 300 м.

Пластиковые обсадные трубы из ПВХ и НПВХ для скважин на воду производятся в следующие типоразмерах:

Диаметр 90 мм, толщина стенки 5 мм;
ДУ 110, толщина 6.3 мм;
ДУ 125, толщина 7.6 мм;
ДУ 140, толщина 10 мм;
ДУ 165, толщина 12 мм.

Чаще всего применяются трубы диаметром 90 и 125 мм, поскольку под такой размер выпускается большая часть современных скважинных насосов.

Секции трубы (длина 3-12 метров), в зависимости от конструктивных особенностей, могут стыковаться в обсадную колонну двумя способами – с помощью резьбы либо раструба. Наибольшую надежность и герметичность обсадки обеспечивает резьбовое соединение, которое легко собирается своими руками, однако изделия с резьбой стоят дороже аналогов с раструбом.

Ведущим отечественным производителем полимерных обсадных труб из ПВХ и НПВХ является компания “Кормелл”, которая поставляет на рынок продукцию всех распространенных типоразмеров. Помимо фирмы “Кормелл” также хорошо зарекомендовала себя продукция компаний “СПТ”, “Бикс” и “Омега”.

Способы определения глубины

Хотя с соседями относительно глубины скважины советоваться не стоит, можно ориентироваться на деревья, высаженные на собственном участке. Не секрет, что растения прорастают только там, где есть достаточное для них количество воды, поэтому теплолюбивые растения могут подсказать наличие водных слоев мелкого залегания.

Так, деревья вроде ольхи, кусты таволги вязолистной, лесной камыш свидетельствуют о том, что до воды остались считаные метры, обычно не более трех.
Лох и сарсазан также указывают на сравнительно неглубокое залегание, которое, впрочем, может достигать и пяти метров.
На относительную близость воды указывают чий, полынь и люцерна, а вот другие растения обычно ни о чем не говорят.

Наиболее надежным способом определить глубину будущей скважины является пробное колонковое бурение. Фактически проделывается та же скважина, только в куда меньшем размере и при небольших затратах денег и усилий. Как только бур достигает мокрого песка, бурение приостанавливается. Специалисты оценивают производительность скважины, наблюдая, насколько быстро отверстие заполнится водой. Если продемонстрированной производительности оказывается достаточно, источник тут же обустраивают, в противном случае минимальная глубина залегания вод признается недостаточной, поэтому мастера бурят дальше.

Нужно заметить, что сам факт достижения воды в достаточном количестве все еще не является успехом, если целью заказчика является поиск воды именно для питья.

Глиняная посуда для определения водоносного слоя

Этот способ используется давно. Горшок не должен быть глазурованным, его открытый торец должен быть большего диаметра, чем дно. Чтобы воспользоваться методом для поиска воды, проделывают следующие манипуляции:

глиняную посудину высушивают на солнце в течение 4–5 часов;
горшок переворачивают вверх дном и устанавливают на месте предполагаемого забивания колодца;
через сутки заглядывают внутрь сосуда: влага на стенках укажет на присутствие в участке недр грунтовой воды.

Чтобы охватить поиском большую площадь, количество горшков увеличивают. В этом случае появляется возможность оценить близость водоноса к поверхности в разных местах по степени влажности стенок посуды.

Современная версия применения метода предполагает дополнительное использование силикагеля — поглощающего влагу сорбента. Его высушивают, засыпают в посудину 1 л вещества, взвешивают вместе с горшком. Затем оборачивают кувшин в марлю, чтобы гранулы не высыпались, и заглубляют в грунт на 0,5-1 м. Через сутки сосуд выкапывают и взвешивают. Разница показателей веса свидетельствует о целесообразности заложить проверочную скважину в этом месте.

Проводятся изыскания в сухую и жаркую погоду. Влажная почва искажает результат, заключение не всегда соответствует фактическому положению водоноса. В роли поглотителя влаги используют соль, дроблёный кирпич, керамическую пыль.

Водоносные слои

Для добычи воды, применяющейся с различными целями, используются три типа пластов:

Первый — в народе называемый «верховодкой». Глубина залегания грунтовых вод составляет от трех до семи метров. Эта вода чаще используется для технических нужд, она может иметь различные примеси.

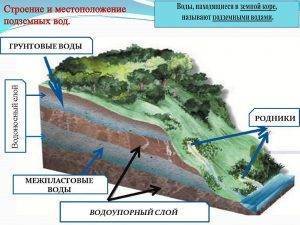

Строение и местоположение подземных вод

Второй слой находится немного ниже, на расстоянии 10…15 метров. Именно эту воду обычно используют для питья. Но ее химический состав следует периодически контролировать, так как возможно присутствие вредных соединений

Наиболее чистая вода с природной минерализацией добывается с глубины 25 — 60 метров. Пласт располагается под известняком. Этот слой можно найти на любом участке, но его расположение может быть различным.
