На какую глубину погружать насос в скважину

Подготовка насоса к погружению

Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:

  1. В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
  2. Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.

Рис. 7 Подготовка к монтажу скважинного насоса в источник

Кессон для скважины: виды и характеристики

При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.

Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).

Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.

Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.

Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.

Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.

Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.

Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.

Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).

Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.

Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.

Каким должен быть хороший насос

Для подъема воды из скважины используют центробежный погружной насос. Чтобы выбрать агрегат, необходимо знать параметры, которым он должен соответствовать:

  1. Производительность ЦН не может превышать дебит скважины. В противном случае глубинный насос останется без воды и выйдет из строя.
  2. Напор должен быть на 2,5-3 кг/см² выше, чем потери в трубопроводе. Каждые 10 м вертикального участка соответствуют 1 кг/см², а горизонтального — 0,1 кг/см².
  3. Расход насоса призван компенсировать удельное водопотребление в доме. Оптимальной величиной является 1,5-2 м³/ч.
  4. Диаметр насоса должен обеспечивать достаточный зазор между корпусом и стенкой обсадной конструкции для притока воды и предотвращения ударов во время пуска.

Как правильно установить

Вопрос установки для всех будущих пользователей стоит остро. Как сделать все правильно и четко? Мы подготовили примерный алгоритм, хотя каждый случай всегда индивидуален. Если вы не обладаете достаточными навыками в таком деле – пригласите компетентных специалистов.

  1. Установите переходник (ниппель) на патрубок выхода. Он осуществляет переход резьб. При приобретении уточните наличие в комплектации переходника с диаметром выхода на 1 дюйм с ¼.
  2. Соедините резьбу лентой Tangit, сделайте накрутку ниппеля на муфту.
  3. Соедините между собой трубу (полипропилен, металл) и насос. Радиус трубы должен быть не менее 1,6 см. Меньший размер будет давать ограничение на напор.
  4. Подсоедините силовой кабель к электрическим выводам. Термоусадочные трубки будут надежным помощником. Потом положите кабель вдоль трубы.
  5. Затем осуществите закрепление троса из металла на корпусе прибора. Это понадобится при опускании насоса в скважину. Положите трос вдоль трассы (рядом вдоль кабеля и трубы).
  6. Полученную трассу из трубы, троса из металла и кабеля зафиксируйте изолентой или специальными хомутами.
  7. Наденьте оголовок на трубу, установите кольцо для уплотнения. После можете опустить насос в трубу.
  8. Ориентируйтесь исключительно на вашу модель и следуйте строго инструкции к ней.

Варианты выбора погружных насосов

Если вам нужен недорогой, надежный, нетребовательный к качеству воды и простой в эксплуатации насос для организации ручного полива, выбирайте среди вибрационных садовых насосов.

Для организации системы полива с постоянным давлением в трубопроводе можно использовать насосную станцию на основе вибрационного насоса. Они отличаются невысокой ценой, простотой установки и неприхотливостью в работе.

Для организации водоснабжения частного дома на основе скважины или колодца выбирайте среди скважинных насосов

Если чистота воды в скважине оставляет желать лучшего, обратите внимание на скважинные насосы центробежного типа – они менее требовательны к чистоте воды

Для откачки воды из резервуаров, бассейнов, затопленных траншей, погребов и других помещений, выбирайте среди дренажных насосов.

Для откачки бытовых сточных вод и фекальных масс из септиков и выгребных ям вам потребуется фекальный насос.

Каким должен быть хороший насос

Для подъема воды из скважины используют . Чтобы выбрать агрегат, необходимо знать параметры, которым он должен соответствовать:

  1. Производительность ЦН не может превышать дебит скважины. В противном случае глубинный насос останется без воды и выйдет из строя.
  2. Напор должен быть на 2,5-3 кг/см² выше, чем потери в трубопроводе. Каждые 10 м вертикального участка соответствуют 1 кг/см², а горизонтального — 0,1 кг/см².
  3. Расход насоса призван компенсировать удельное водопотребление в доме. Оптимальной величиной является 1,5-2 м³/ч.
  4. Диаметр насоса должен обеспечивать достаточный зазор между корпусом и стенкой обсадной конструкции для притока воды и предотвращения ударов во время пуска.

Типы скважин ↑

Основная отличительная черта скважины – диаметр ствола, который колеблется в пределах от 30-50 см для абиссинской и достигает 150 мм при бурении артезианского источника. По сути – это узкая «горловина», соединяющая водоносный слой и поверхность земли.

Абиссинская скважина ↑

Другое название – игла. Располагается ближе всего к поверхности земли – минимальная глубина скважины для питьевой воды составляет всего 5 м, максимальная – 8. Располагается на первом водоносном слое. Особенностью является способ устройства. Применяется забивной метод, при котором трубу, на которую наварен заостренный сетчатый наконечник-фильтр, заглубляют в почву под прямым углом. На каждую секцию трубы насаживают следующую и забивают с помощью специального устройства – бабки.

Более прогрессивный способ – бурение скважины до достижения водоносного слоя с последующим опусканием подготовленной трубы. При грамотной эксплуатации срок службы источника достигает 15 лет, а производительность – более 1 куб. м/час. Для подъема воды используется поверхностный насос.

Скважина на песок ↑

Наиболее распространенный вид гидросооружений, предназначенных для длительной эксплуатации. Выделяют следующие характеристики:

  • глубина источника колеблется в пределах 20-50 м;
  • располагается на слое водоносного песка, который является отличным природным фильтром;
  • срок службы составляет порядка 30 лет. При мощном водоносном слое и грамотной эксплуатации достигает полувека.

Для устройства необходимо буровое оборудование. В среднем глубина установки скважинного насосасоставляет 16 и более метров. Оборудование подвешивают на тросе, закрепленном на оголовке сооружения. Также прокладывают силовой кабель для подключения к электросети.

Артезианская скважина ↑

Является наиболее сложной в устройстве – применяется специализированное буровое оборудование. Глубина составляет не менее 80-100 м и достигает 300 м. Водоносный слой располагается между двумя пластами водоупорных пород. Источник обладает высокими эксплуатационными характеристиками в части химического состава воды, экологичности.

Единственный минус – трудоемкость сооружения. Поэтому скважины данного типа редко выбирают владельцы одного домохозяйства. Производительность значительно превышает потребности семьи. Гораздо целесообразнее объединиться владельцам нескольких усадеб, и проблема водоснабжения будет решена на долгие годы.

ВАЖНО ЗНАТЬ: Минимальная глубина скважины на воду на песке составляет 15 метров. В этом случае также используют глубинный насос, поскольку предельная возможность поверхностного – подъем воды на 10 м

Виды водозаборных выработок

В зависимости от глубины пролегания воды выделяют три вида скважин:

  • на известняк, нередко бывает напорной, т.е. артезианской;
  • на песок, она же безнапорная или фильтровая;
  • абиссинский колодец или скважина-игла – упрощенная разновидность скважины на песок.

Артезианские сооружения считаются недоступными для самостоятельного бурения. Пролегают они глубоко, более 40 метров, высока вероятность, что придется проходить достаточно твердые слои. Без мощного бурового станка и оборудования здесь не обойтись. Такие скважины дают много воды, нередко их заказывают в складчину для нескольких участков сразу.

Фильтровые скважины – самый распространенный вариант. Водоносный слой залегает в песчаных горизонтах. Глубина бурения составит около 20-40 метров. Воды такое сооружение дает обычно достаточно, чтобы покрыть потребности средней семьи и обеспечить хозяйство.

Тип скважины зависит от ее глубины и характера пролегания водоносного слоя. Чаще всего сооружают фильтровую скважину, которая более производительна, чем абиссинский колодец, и не такая затратная как артезианское сооружение

Абиссинские колодцы – это вариант для тех, кому повезло с водоносным слоем, залегающим близко к дневной поверхности. В грунт забивают длинную трубу с острым наконечником. Сверху ставят насос или колонку.

Такое сооружение дает не слишком много воды, поэтому иногда делают две или три скважины.

Плюсы и минусы применения работы глубинных насосов

Плюсы:

  • Данные глубинные механизмы устойчивы к различным загрязнениям.
  • Подходят для эксплуатации в любом из типов почв.
  • Довольно таки не большая себестоимость.

Минусы:

  • При работе они могут значительно вибрировать.
  • Нельзя утверждать, что эти устройства более надежны и долговечны, срок службы обычного насоса ничем не отличается.
  • Невысокая пропускная способность.

Из всего этого можно сделать вывод, что совершенно идеальных насосов не существует. Везде присутствуют свои плюсы и минусы и со вторыми придется смириться. Но бывает ряд случаев, когда все достоинства могут перекрыть даже большое количество недостатков.

Оптимальный способ определения глубины установки насоса

Наиболее точно и правильно устанавливается насосное оборудование исходя из имеющихся характеристик скважины, точнее, беря во внимание динамический водный уровень. Этот показатель всегда указан в паспорте водоносного сооружения. Однако следует обратить внимание на сопутствующие данные

В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался. Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня

Однако следует обратить внимание на сопутствующие данные. В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался

Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня.

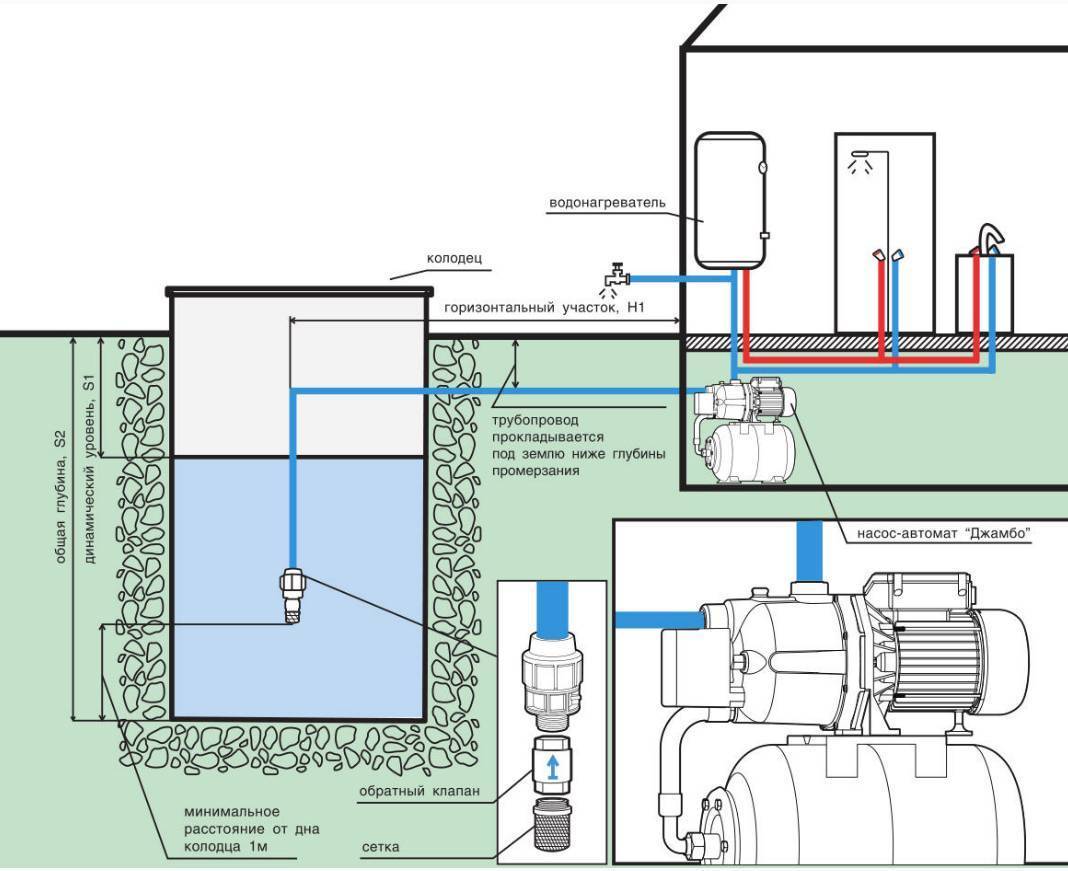

Теперь о том, как определить глубину установки оборудования в скважине. Правила погружения насоса говорят о следующем:

  • устройство должно находиться ниже динамического уровня не менее 1 метра (больше можно);
  • оптимальная установка насоса относительно дна колодца, — не менее 3 м.

То есть, выкачивающее воду устройство, следует располагать в оговоренном промежутке. Практически рассчитать, на какую глубину нужно опускать всасывающее оборудование относительно устья скважины можно так.

Общая глубина колодца (от оголовка до дна), — 21 м. Динамический уровень (расстояние от устья до водяного зеркала в момент водозабора), — 14 м. Значит столб воды во время активной эксплуатации скважины составляет 21-14=7 м. Выше упоминалось, что сверху насоса должно быть не менее метра воды, а приближать ко дну менее 3 м не рекомендуется. Остается промежуток 7-(3+1)=4 м, в котором оптимально располагается оборудование. То есть, если брать конкретный случай, нужно опустить выкачивающее устройство на тросе, длиной 15-18 метров.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

Критерии выбора оборудования

Насос

– основной элемент в системе водоснабжения

Качество и характеристики оборудования – первое, на что нужно обращать внимание перед монтажом. Также значение имеют собственные нужды и предпочтения

Ежедневный расход воды

. Определяет мощность и производительность выбранной модели. Например, для семьи из 4 человек достаточно аппарата, качающего 70 л в минуту. Если на участке много грядок и цветников, нуждающихся в регулярном поливе, объем воды должен быть вдвое больше.

Глубина скважины

. Для трубы в 10-15 м. можно выбрать инжекторный поверхностный насос. Это самый бюджетный вариант, и такие агрегаты легко обслуживать. Но у них достаточно низкая производительность. Поэтому лучше отдать предпочтение погружному агрегату вибрационного типа.

При глубине 20-40 м оптимальный вариант – глубинный центробежный аппарат. Но в этом случае необходимо, чтобы в воде было низкое содержание твердых частиц.

Длина трубы в 50-100 м предусматривает установку глубинного насоса в скважину. Это должна быть модель с высокой мощностью. Так как такие изделия сложно поднимать на поверхность для обслуживания и ремонта, рекомендуется выбирать дорогое и качественное оборудование.

Диаметр обсадной трубы

. Измеряется в дюймах. Для четырехдюймовых скважин выбрать аппарат не составит труда. Для меньшего диаметра придется поискать подходящую модель, так как их редко производят.

Качество скважины

. Если качество бурения не вызывает сомнений, можно выбрать универсальную модель. При невысокой квалификации рабочих в трубе может быть много грязи и песка. В этом случае рекомендуется взять прибор именно для скважин. Он стоит дороже, но не боится мусора. Ремонтировать и обслуживать такой агрегат придется реже.

Принцип работы напорного оборудования

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

  1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
  2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
  3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Основные термины

При планировании размещения насоса в пробуренной скважине наша основная задача заключается в том, чтобы поместить его так, чтобы он постоянно находился под водой. Для этого необходимо произвести несложные расчеты и выполнить несколько операций с подвесной системой
.

Но в первую очередь следует разобраться с основными параметрами, которыми характеризуются водоносные скважины.

Среди них для нас самыми важными будут такие:

Общая глубина – расстояние от верхнего края оголовка до дна. Обычно информация о глубине сообщается в момент бурения, но никто не запрещает нам проверить эту цифру с помощью груза на тонком и прочном шнуре.

  • Уровень воды статический – расстояние от верхней точки до края водного зеркала. Определить его можно с помощью небольшого груза, опустив его на глубину до ослабления шнура или появления первого всплеска.
  • Уровень воды динамический – высота водного зеркала при работающем насосе. Эта величина всегда меньше, чем статический уровень.

Как мы отмечали, все эти величины определяются при бурении и заносятся в паспорт скважины. Однако если после завершения буровых работ прошло довольно много времени, или паспорта у вас вообще нет (бывает и такое при восстановлении бесхозных скважин) – всегда можно провести измерения самостоятельно.

Выбор положения устройства

Итак, мы определили, что главными параметрами, определяющими место установки помпы, являются статический и динамический уровни воды.

  • Устройство размещаем таким образом, чтобы отверстия, через которые осуществляется забор воды, были как минимум на 1 метр ниже минимального динамического уровня.
  • При этом необходимо помнить, что для насосов с разной производительностью динамический уровень может отличаться, так что при замене одной модели на другую стоит скорректировать длину подвеса.
  • Чтобы турбулентность при заборе воды не приводила к засорению проточной части помпы, ее размещают на расстоянии от 1 до 3 м от дна скважины. Тогда песок и глина не будут подниматься, и попадать в водозаборные патрубки.

  • Для глубоких артезианских скважин ситуация несколько иная. Поскольку уровень воды в них обычно очень высок, то забор воды производиться примерно на уровне 2/3 от глубины – как раз там, где заканчивается обсадная труба. Ниже опускать насос не советуют – возможны проблемы в ходе эксплуатации, а также застревание при попытке извлечения.
  • Особую сложность представляет собой установка оборудования в неглубокие скважины с низким уровнем воды. Здесь приходится выбирать – либо мы защищаем помпу от сухого хода, либо страхуем себя от попадания песка в проточную часть. Здесь стоит обратиться к профессионалам.

При этом не следует думать, что единожды правильно расположив водоподъемное устройство, можно забыть об этом вопросе навсегда. Положение насосной части необходимо периодически контролировать и корректировать. Так, в летнее время в некоторых регионах уровень воды может снижаться весьма заметно, и потому помпу необходимо опускать ниже.

Доступность глубинных погружных насосов позволило загородным жителям приблизится к городской цивилизации. Пробурив скважину и установив насос, можно организовать простейший водопровод, который будет подавать воду в дом. При этом отпадает необходимость каждый день ходить за водой с ведрами. Правда, монтаж насоса в скважину – дело непростое. К тому же всегда присутствует вероятность, что этот агрегат по каким-либо причинам откажет в работе. И тут перед хозяином загородного дома встанет вопрос, как правильно проводится замена насоса в скважине. Чтобы разобраться во всех поставленных вопросах, разберемся с монтажом.

На какую глубину опускать насос в скважину – методы определения

Самым простым способом определить, на какую глубину следует погрузить электронасос, является измерение расстояния от верха грунта до скважинного дна. Можно его предварительно померить, опустив в канал на тросе тяжелый предмет до соприкосновения с донной поверхностью, а затем измерив длину троса рулеткой.

Более простой вариант – погружение в источник уже привязанного к тросу и подсоединенного к напорному трубопроводу и линии электропитания насоса. При опускании до соприкосновения с дном электронасос затем приподнимают на 1 метр, определяя таким образом выбор положения устройства в скважинном источнике при дальнейшей эксплуатации.

Рис.4 Размерные параметры расположения погружного электронасоса в скважинном канале

Данный способ имеет ряд недостатков, о которых будет рассказано ниже, более рациональной и эффективной является другая методология, основанная на замерах статического и динамического порога. Обычно данные о статическом и динамическом уровне, а также о дебите скважины, содержатся в ее паспорте и рассчитаны на использование насоса с определенными напорными и объемными характеристиками.

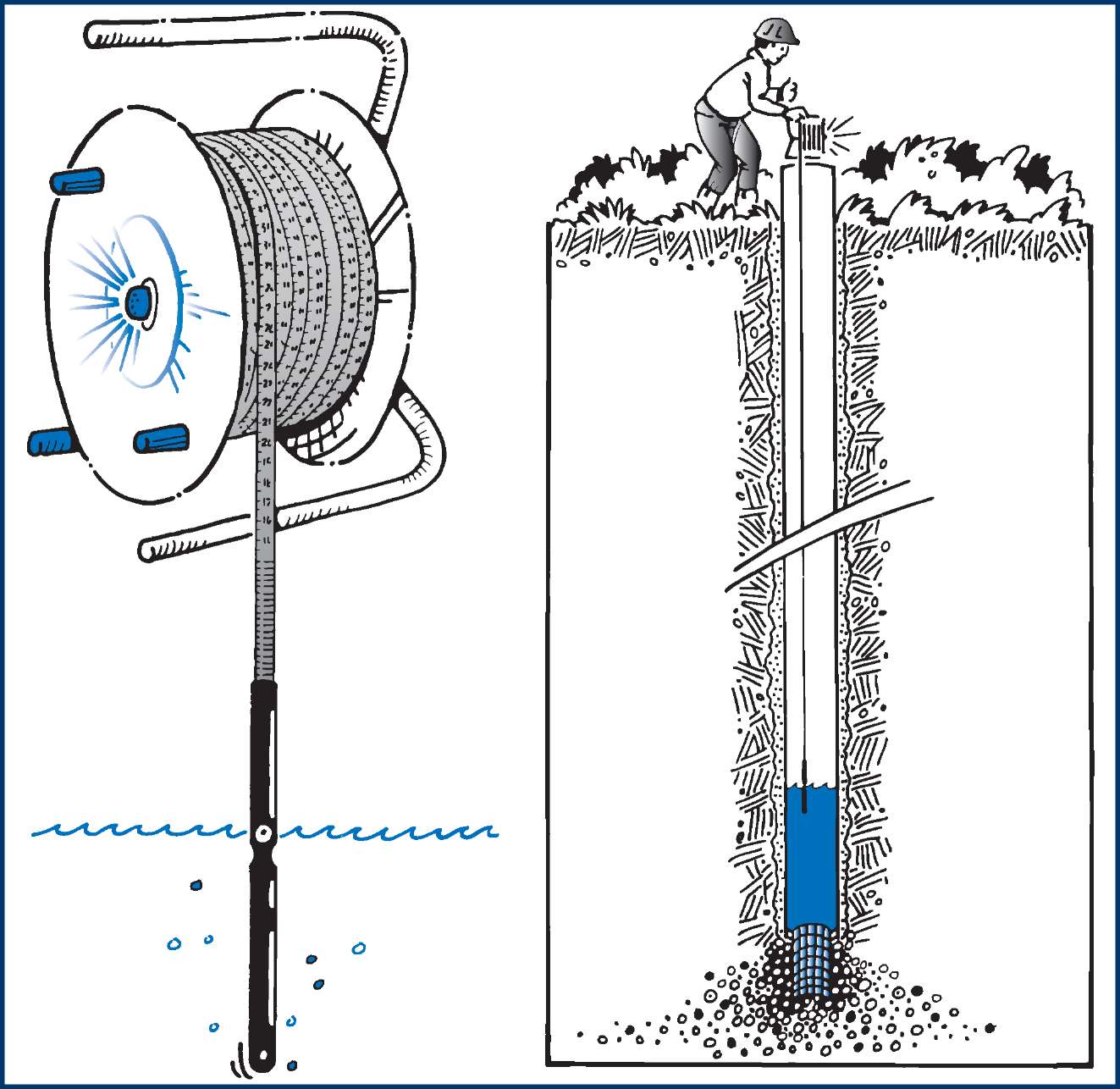

Статический уровень можно определить измерением расстояния от поверхности земли до водного зеркала при отсутствующем в скважине электронасосе, для этого проще использовать длинную рулетку или капроновый шнур с привязанным легким предметом – после провисания его извлекают и замеряют длину опущенного участка.

Для определения динамического порога насос опускают в скважину и включают на полную мощность в течение 1 часа, если подача воды прекращается, глубину погружения увеличивают на несколько метров. По окончании отведенного времени опущенный электронасос извлекают на поверхность, уровень определяют по расстоянию от водного отпечатка на трубопроводе до точки его соприкосновения с поверхностью земли.

Рис. 5 Глубинный насос для водоснабжения в кессонном колодце – примеры подключения

Зная динамический уровень, определить глубину спуска насоса не составит труда – он опускается ниже найденной отметки на 1 – 3 м. После этого его окончательно фиксируют в скважинном оголовке, обрезая лишний отрезок пластиковой трубы и подсоединяя к нему водопроводную магистраль. Методика размещения глубинного насоса с учетом динамического водного уровня имеет следующие преимущества:

  1. Всасываемая с поверхностных слоев вода, в отличие от придонной области, имеет минимальное количество взвешенных частиц песка и глины.
  2. Более высокое расположение позволяет сэкономить некоторое количество материалов (трос, кабель, трубы ПНД), снизить общий вес конструкции и облегчить ее обслуживание.
  3. Выпускаемое промышленностью погружное насосное оборудование устанавливается на различные глубины от поверхности воды, максимальные значения которых указываются в паспортных данных. Стоимость агрегата напрямую связана с глубиной его погружения под воду (на электронасос давит столб воды высотой от точки его расположения до статического уровня), поэтому, чем выше в скважинной шахте расположена модель, тем более бюджетный вариант можно выбрать. Использование недорогих российских и китайских моделей становится более безопасным при малых глубинах, ведь нередко встречаются случаи, когда корпус отечественного или китайского прибора не выдерживает давление водного столба, и масло из его внутренней ванны попадает в скважинный источник.

Рис. 6 Скважинные оголовки и адаптеры – внешний вид

about:blank

Опускание насоса в скважину

Опускание насоса в скважину – схема

Технология установки и глубина опускания насоса для разных скважин отличается, особенно для тех, которые имеют рабочую длину обсадной трубы до 10 метров. Перед тем, как опустить насос в шахту, необходимо ознакомиться и придерживаться следующего алгоритма:

  1. Изучить паспорт скважины, получить данные об устанавливаемом устройстве;
  2. Проконтролировать расстояние от водного горизонта до поверхности с помощью рефлектора или грузила;
  3. Подготовить стальной трос с полиэтиленовой оболочкой, кабель, водоподъемный шланг, страховочный трос большей длины. Соединить трос, кабель питания и шланг хомутами, страховочный трос должен быть свободным;
  4. Если глубина шахты до 15 метров, то на конце троса устанавливается амортизационная пружина, гасящая вибрации;
  5. Затем конец троса прикрепляется к насосу, соединяются все патрубки, проверяется герметичность гнезда шнура электропитания;
  6. Учитывая общую массу всей конструкции с тросами, шнуром питания и шлангом, прибор аккуратно опускается в скважину, используя механическую или автоматическую лебедку;
  7. После опускания устройства фиксируется трос на оголовке и проводится первичный запуск;
  8. Если мощность недостаточна или отличается от расчетной по мерному цилиндру, тогда стоит проверить герметичность всех соединений. Также следует поднять насос для проверки на наличие механического загрязнения, а затем правильно опустить.

Этапы соединения

Подготовка насоса к погружению

Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:

  1. В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
  2. Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.

Рис. 7 Подготовка к монтажу скважинного насоса в источник

Погружной или поверхностный?

Первые электрические насосы были поверхностными. С задачами по добыче чистой воды из водоемов и неглубоких колодцев они справлялись, но с увеличением глубины возникали сложности. Для того чтобы поднять воду с большой глубины, во всасывающем шланге требовалось создать сильное разрежение – это накладывало повышенные требования к материалу шланга и к механизму насоса.

Те же проблемы возникали при откачке «тяжелых» загрязненных вод, с большим количеством включений разного размера.

У погружных насосов этих проблем нет. Поэтому, несмотря на некоторое усложнение конструкции и повышенную цену, скважинные насосы оказались весьма востребованы – особенно с увеличением объемов частного домостроения.

В последнее время скважинные насосы значительно подешевели, но все равно вихревой или центробежный поверхностный насос стоит заметно дешевле аналогичного погружного.

Впрочем, у погружных насосов есть и другие достоинства, позволяющие конкурировать им с поверхностными даже на чистой воде и на небольших глубинах:

– работу погружных насосов не слышно с поверхности, они практически бесшумны;

– поскольку температура на большой глубине всегда выше 0, погружной насос способен работать зимой без дополнительного обогрева;

– у погружного насоса меньше риск работы «всухую» и, соответственно, поломки из-за перегрева.

А при откачке сточных вод и фекальных масс, при поднятии воды с больших глубин – у погружных насосов практически нет конкурентов.

На какую глубину опускать насос в скважину

Правильное определение глубины погружения скважинного насоса напрямую влияет не только на бесперебойность подачи воды их скважины, но и на срок его эксплуатации. И даже на срок эксплуатации самой скважины! Давайте подробнее разберемся в этом вопросе. Для этого вначале опишем, как происходит забор воды из скважины. Сразу оговоримся, что будет рассматривать скважинный центробежный насос. Вибрационные насосы типа «Малыш», «Ручеек» в скважинах, особенно в песчаных (примерная глубина 11-21 м), недопустимы! Подробнее об этом читайте статью «Почему вибрационные насосы лучше не использовать в скважине».

Как вода подается из скважины

Насос в скважине висит на трубе ПНД (для страховки имеется еще нержавеющий трос, который крепится к насосу и оголовку скважины перед тем, как опускать насос на глубину). Заборный патрубок насоса находится в нижней точке насоса. Вода под действием давления вышележащих слоев поступает через патрубок на рабочее колесо насоса и под его действием поступает в водоотводную трубу (труба ПНД), а далее поднимается вверх в мембранный гидроаккумулятор.

Охлаждение скважинного насоса осуществляется той же водой. При этом для нормального отвода тепла необходимо, чтобы насос был полностью погружен в воду. И даже небольшой перебой в теплоотведении недопустим! Из-за сильных нагрузок при работе и компактных размеров насоса его подшипники работают в очень жестких с точки зрения тепловых нагрузок режимах. И они просто расплавятся, если не будет обеспечен постоянный отвод от них тепла. Отсюда следуют следующие выводы:

– насос должен быть погружен минимум на 1 м от уровня воды, чтобы вода самотеком могла в него поступать (скважинный насос не самовсасывающийся!);

– насос должен постоянно находиться в воде для его охлаждения.

Динамический уровень скважины – вот основная характеристика, которая определяет, на какую глубину опускать насос в скважину

Динамическим уровнем называется расстояние от поверхности земли до зеркала воды при максимальном ее опускании в скважине. Вода опускается в скважине по двум причинам:

– при уменьшении внутрипластового давления воды (это может быть вызвано интенсивным отбором воды из скважин, находящихся на этом водоносном горизонте, например в летний период);

– при работе скважинного насоса (здесь заметим, что если расход насоса превышает дебит скважины, то динамический уровень всегда будет опускаться до точки забора воды, поэтому правильный выбор технических характеристик насоса очень важен; см. статью «Как рассчитать насос для скважин»)

Самое главное правило: насос в скважине нужно опускать минимум на 1 метр ниже динамического уровня воды в скважине.

Динамический уровень должен быть указан в паспорте скважины. Попутно заметим, что как следует из вышесказанного, для насосов разной производительности динамический уровень разный! Поэтому если вы ставите в скважину насос большей производительности, то глубина его погружения должна увеличиться. Особенно тщательно нужно подходить к вопросу на какую глубину опускать насос в скважину 11 или 21 метров. Монтажнику в скважинах с таких глубиной нужно досконально ознакомиться с конструкцией скважины. Также по возможности не опускать насос в открытый ствол.

Второе правило: скважинный насос должен находиться минимум в 3 — 6 метрах от дна скважины.

Это связано с тем, что при заборе воды в районе заборного патрубка наблюдается сильная турбулентность. При небольшом расстоянии насоса от дна скважины, эта турбулентность может поднять находящиеся там частицы песка и их затянет в насос со всеми вытекающими последствиями.

И еще несколько слов относительно вопроса: «На какую глубину опускать насос в скважину». Как видно из вышесказанного, динамический уровень зависит не только от производительности насоса, но и от общего водозабора в прилегающей местности и дебита скважины. Этот водозабор может увеличиться, а дебит, наоборот, упасть (например, произошло заиливание скважины). В этом случае насос может оказаться вне воды. Поэтому, в любом случае, оснащайте скважину датчиками сухого хода, которые выключат насос при падении воды ниже критического уровня (см. статью «Датчики сухого хода»)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
