Проверка напряжения в электрической сети 220В с помощью мультиметра

Что может простой мультиметр, и как им правильно пользоваться

Чтобы заставить его работать, требуется питание. Обычная 1.5 вольтовая батарейка не подходит, нужен вольтаж побольше. В моделях с крупным корпусом могут применяться элементы питания типа «Крона»: 6F22, 1606 и прочие, с напряжением 9 вольт. Компактные модели укомплектованы батареей типа А23, с напряжением 12 вольт. При критическом разряде, прибор подаст сигнал о невозможности проводить измерения, останется лишь режим прозвонки. Дело в том, что цифровые приборы при измерениях используют электронную схему, которой необходимо определенное напряжение для работы.

Стрелочные приборы для измерения силы тока или напряжения могут работать автономно.

Но даже стрелочным тестерам, для замера сопротивления резистора, или проверки исправности диода, требуется питание.

Итак, элемент питания установлен, тестер готов к работе. Мы рассмотрим популярную цифровую модель, стрелочные мультиметры в быту уже почти не встречаются.

Перед началом работ (или, правильнее сказать, приобретением прибора), надо понять: для чего он вам нужен. Каковы должны быть пределы измерения, класс точности, дополнительные функции. Например, для бытового использования нет необходимости брать токовые клещи с пределом измерения в сотни ампер. Такие функции, как измерение температуры, силы звука и света, влажности — безусловно, полезны. Но дополнительные датчики увеличивают стоимость прибора, а пользоваться ими вы будете крайне редко.

Для удобства пользователя, многие производители добавляют подсветку экрана, подставки, чехлы для хранения.

Это позволяет работать с прибором более комфортно, просто вы оплачиваете каждую опцию.

На самом деле, для большинства задач достаточно следующих функций:

  • Измерение величины переменного и постоянного напряжения в диапазоне до 500 вольт.
  • Замер сопротивления и прозвонка линии со звуковым индикатором.
  • Измерение силы тока до 2 ампер.

Дополнительные опции, которые почти всегда есть даже в недорогих моделях:

  • Проверка транзисторов.
  • Проверка конденсаторов, иногда с возможностью измерения емкости.
  • Проверка исправности и направления проводимости диодов.
  • Проверка светодиодов.

Измерение производится довольно просто: рукоять управления устанавливается в требуемый режим.

Предел измерений выбирается максимально близкий к предполагаемому значению, но не меньше. Например, если вы проверяете напряжение на 12 вольтовом аккумуляторе, предел измерений устанавливается 15 вольт (в зависимости от модели). Затем следует надежно закрепить измерительные кабели в гнездах, и соединить щупы с точками замера.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую. При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации. Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов

Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

  • постоянное и переменное напряжение;
  • переменный и постоянный ток;
  • сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” кабель электропроводки до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Стандартные мультиметры могут стоить более 5 у.е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Использование мультиметра

Если вы желаете узнать, какое напряжение на данный момент протекает в сети, тогда лучше использовать профессиональный прибор. У нас уже есть статья о том, как пользоваться мультиметром. Тип прибора в этом случае не будет влиять на измерение. Для начала измерения, вам необходимо будет поставить прибор на измерение переменного напряжения. Для бытовой сети переключатель необходимо выставить на отметку в 750 Вольт. После этого вам останется вставить два щупа мультиметра в розетку, как показано на фото ниже.

Если на дисплее вы не увидите показатель в 220 Вольт, тогда не следует волноваться. Показатель ГОСТ регламентирует отклонение на 10%. Во время проведения подобного измерения, вам также необходимо учесть один из наиболее важных моментов. К нему можно отнести проверку изоляции. Если изоляция щупов будет повреждена, тогда использовать подобное устройство нельзя

Также обратите особое внимание на выбор режима. Если на мультиметре вы установите режим «замер сопротивления», тогда устройство может выйти из строя. Ниже мы предоставили вашему вниманию видео, которое расскажет о том, как померить переменное напряжение в сети 220 Вольт

Ниже мы предоставили вашему вниманию видео, которое расскажет о том, как померить переменное напряжение в сети 220 Вольт.

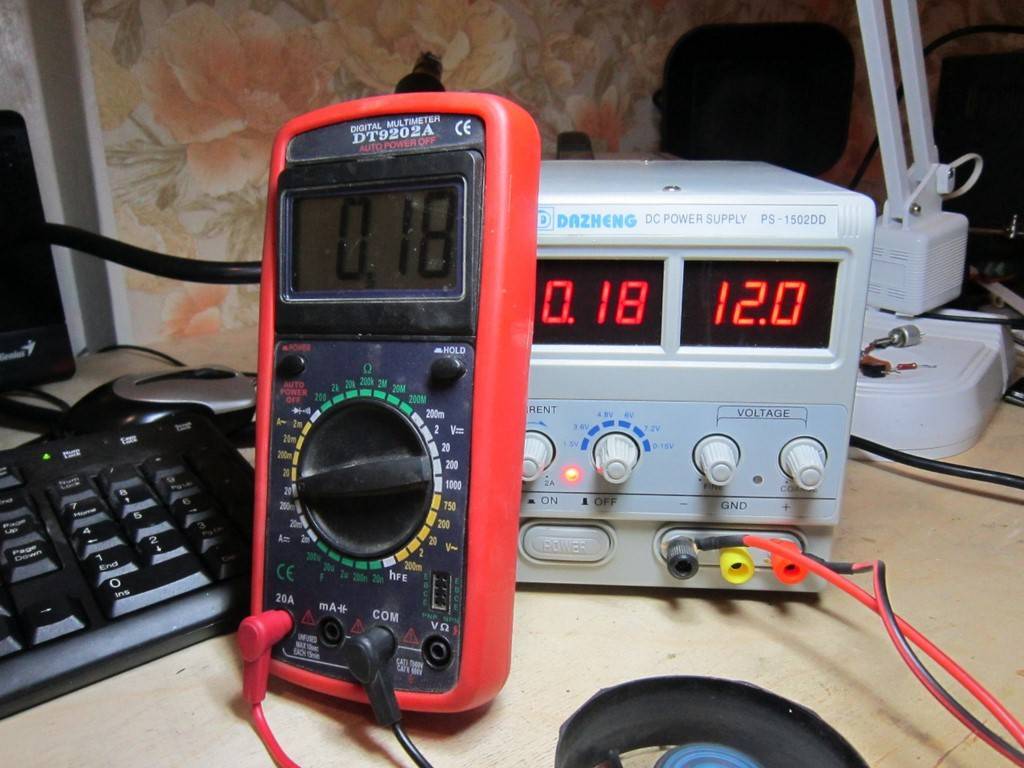

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

  • OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
  • DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
  • DCA – этот сектор позволяет измерять постоянный ток;
  • ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
  • hFe – функция проверки работоспособности транзисторов;
  • >l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
  • Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

На передней панели располагается вращающийся переключатель – триггер режимов, имеющий круглую форму, а также жидкокристаллический дисплей, на котором отображаются все результаты измерений. Питается тестер от батарейки «Крона» с постоянным напряжением 9 вольт. Перед началом эксплуатации её помещают в специальный контейнер, расположенный под крышкой на задней части корпуса

При подключении очень важно не перепутать полюса батареи, иначе прибор может выйти из строя

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Функциональные элементы мультиметра

Большинство выпускаемых мультиметров, которые можно встретить на рынке, предназначены для широкого круга потребителей. Они имеют стандартную конструкцию с расположением органов управления.

Передняя панель оснащена широким жидкокристаллическим (ЖК) дисплеем, круглым переключателем вариантов измеряемых параметров и их пределов, тремя разъемами для подключения щупов устройства, разъемом для измерений параметров транзисторов. Электрическая схема прибора питается батареей типа «Крона» на 9 В.

Маркировка положений переключателя говорит о следующем:

  • OFF – прибор неактивен;
  • DCV – режим измерения постоянного напряжения;
  • DCA – режим измерения постоянного тока;
  • ACV – режим измерения переменного тока;
  • hFE – проверка транзисторов;
  • ●))) – прозвон электрической цепи либо диодов;
  • Ω — измерение величины сопротивления.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах

Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники

Что это за устройство

Мультиметр – это особый комбинированный электроизмерительный прибор, который одновременно может выполнять несколько функций. Обычно мультиметр выполняет функции вольтметра для измерения уровня напряжения в электрической сети, амперметра, чтобы установить силу тока, на которую рассчитана бытовая розетка, и омметра, для определения сопротивления и заземления. Уровень заземления обычно проверяют не часто, обычно это происходит при заселении в новый дом или квартиру.

Эти устройства могут быть портативными, которые работают от гальванических элементов, и стационарными, питающиеся от сети. Данный электроизмерительный прибор может быть цифровым. Такой вид мильтиметра считается самым удобным. Он имеет экран, на который выводятся значения. Цифровые устройства могут иметь функцию проверки биполярных транзисторов, фиксирование температуры, а также автоматический выбор предела измерений.

Самые распространенные цифровые тестеры имеют разрядность 3,5. С такой разрядностью они имеют точность около 1%. При разрядности в 4,5 показания могут иметь точность 0,1%, а со значением более 5 еще более точные показания. Также существуют и аналоговые виды электроизмерительного прибора. Аналоговый тип состоит из набора резисторов для замера напряжения, шунтов для силы тока и шкалу со стрелочным магнитоэлектрическим измерительным устройством.

Мультиметр должен иметь основные режимы для измерения:

  • напряжения переменного тока – ACV;
  • напряжения постоянного тока – DCV;
  • силы тока постоянного тока – DCA;
  • сопротивления электричества – Ω.

Некоторые виды устройств могут выполнять дополнительные функции:

  • фиксирование силы переменного тока в сети;
  • тестирование диодов (проверка их полярности и целостности);
  • тестирование транзисторов (проверка, а также определения коэффициента передачи тока);
  • замер электрической емкости;
  • замер индуктивности;
  • замер частоты напряжения в сети;
  • замер температуры проводника;
  • измерение большого уровня сопротивления и большой силы тока (используются токовые щупы или клещи)

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Как измерить трехфазное напряжение

Трехфазная розетка отличается от однофазной. Она содержит не 2 разъема, а 4 или 5 — А, В, С для каждой фазы, N для нейтрали и в некоторых моделях PE для заземления. При правильном подключении напряжение между фазами и рабочим нулем будет равно 220 В (оно называется фазным), а между парами фаз — 380 В (линейное напряжение).

Чтобы проверить исправность розетки, придется выполнить 6 измерений:

  • А-N;
  • В-N;
  • С-N;
  • А-В;
  • А-С;
  • С-В.

Должно получиться 3 результата по 220 В и 3 по 380 В. Если нужно проверить напряжение между нулем и заземлением, производится еще одно измерение N-PE. В исправной системе оно равно или очень близко к 0.

голоса

Рейтинг статьи

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

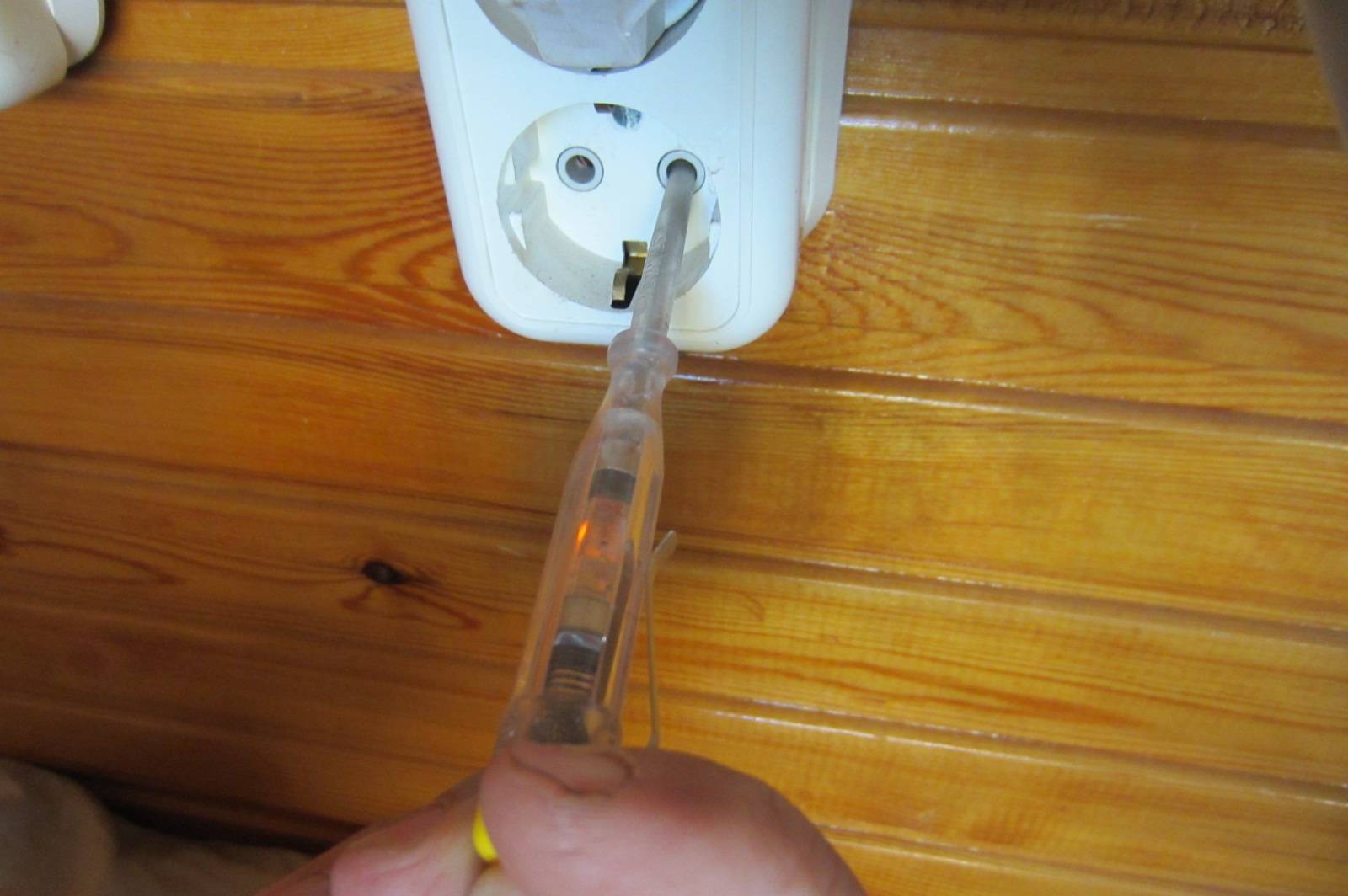

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.
