Как рассчитать теплый пол электрический: формулы и онлайн калькулятор

Расчет для разных типов помещений

В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м2. В ванной или санузле – не менее 140 Вт/м2 из-за высоких показателей влажности.

Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м2.

Электрический теплый пол под плитку

Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.

ПомещениеМощность, Вт/м кв.
Балкон и лоджия180
Ванная, санузел140-150
Жилые комнаты и кухня, расположенные на 2 и выше этажах120-130
Жилые комнаты и кухня, расположенные на 1 этаже140-150

Как узнать необходимую мощность?

Необходимая мощность тёплого инфракрасного пола, укладываемого в помещениях различного назначения, также точно рассчитывается по следующим формулам, с выполнением простой технологической карты:

В данном случае, следует заранее определить тип помещений, так как, согласно нормативным показателям из СП, для каждой комнаты, в зависимости от её функционального назначения, существует собственный показатель минимальной требуемой удельной мощности тёплого пола (Nуд), из расчёта на 1 м2 помещений, в частности:

  • Санузел – от 130 до 150 Вт/м2.
  • Кухня – от 100 до 140 Вт/м2.
  • Гостиная, спальня и другие жилые комнаты – от 100 до 110 Вт/м2.
  • Балконы, лоджии, террасы, веранды – от 150 до 180 Вт/м2.
  • Помещения, расположенные на 1-х этажах зданий и сооружений – от 140 до 180 Вт/м2.
  • Для любых помещений с деревянным полом из досок по лагам – от 60 до 80 Вт/м2.

Далее, потребуется вычислить Sпол., или полезную площадь комнаты, алгоритм расчёта которой подробно приводится выше.

На завершающем этапе расчёта, потребуется умножить показатель Nуд на Sпол., а, к полученному значению, подставить поправочный коэффициент запаса, который составляет, как правило, 10%.

Также, как и для предыдущего случая, ниже можно увидеть подробный и точный расчёт минимальной мощности тёплого ИК пола для той же комнаты в квартире жилого дома с габаритами 4 х 5 м, для которой ранее определялась полезная площадь, как один из этапов подготовительных работ:

  • Исходя из предыдущих результатов расчёта полезной отапливаемой площади, для рассматриваемого помещения Sпол. = 9,5 м2.
  • Учитывая, что отделываемая комната является жилой, то, согласно приведённым выше нормативным показателям, удельное потребление мощности для такого помещения составит Nуд = 110 Вт/м2.
  • N, то есть полная требуемая мощность тёплого инфракрасного пола составит Sпол. х Nуд = 110 х 9,5 = 1045 Вт, или 1,045 кВт.
  • Последнее действие, которое нужно выполнить – это подставить коэффициент запаса, учитывающий теплопотери из помещения через ограждающие конструкции, то есть, 10%, или kзап. = 1,1.

Таким образом, Nполн. = 1,045 х 1,1 = 1,15 кВт.

Следует также учесть, что далеко не всегда удаётся точно рассчитать все теплопотери и учесть их при выборе ИК-пола, что особенно актуально при эксплуатации жилого помещения ранней осенью или поздней весной, когда температура на улице может резко снизиться, но в квартире ещё нет центрального отопления.

В текущей ситуации, учитывая, что владелец объекта недвижимости может самостоятельно регулировать интенсивность теплоотдачи плёночного оборудования, оно должно подбираться с незначительным запасом по мощности, чтобы компенсировать возможные потери тепловой энергии.

Программа расчета теплого водяного пола

  1. Существует два метода расчета водяного подогрева пола, а именно.

В первом методе для расчета используется бумага для графиков, карандаш и ластик.

Нарисуйте площадь помещения на бумаге, указав все предварительные данные, и используйте формулы для расчета. Этот метод более точен, но он занимает много времени и требует специальных навыков. По этой причине для наиболее быстрого расчета напольного отопления используется калькулятор напольного отопления.

С помощью такой программы можно за несколько секунд получить всю необходимую информацию, основные характеристики и результат расчета напольного отопления.

Суть этого метода заключается в том, что все данные вводятся в электронный калькулятор, где уже заданы необходимые размеры и опции. Затем калькулятор извлекает результаты, когда вы нажимаете на набор.

Для расчета количества труб можно также использовать различные компьютерные программы, что облегчает определение длины материала. Например, с помощью калькулятора длины труб для напольного отопления VALTEC (программа предоставляется бесплатно и находится здесь).

  1. Проектирование осуществляется на основе заданных параметров, т.е. программа представляет введенную информацию схематично:

Правильный расчет является предпосылкой для оптимальной конструкции пола. Рекомендуется поручить расчет профессионалам, которые смогут рассчитать оптимальные параметры после определения всех условий. Если вы укладываете напольное покрытие самостоятельно, рекомендуется использовать для расчета компьютерную программу.

Когда все результаты получены и можно приступать к установке напольного отопления, необходимо ознакомиться с некоторыми тонкостями.

Насосное оборудование в расчетах теплого пола

Снижение температуры теплоносителя позволяет достигнуть эффективной работы циркуляционных насосов.

Нагревательный контур теплых полов расположен горизонтальной плоскости и охватывает большую площадь. Сила, которую циркуляционный насос придает потоку, расходуется на преодоление линейных и местных сопротивлений. Расчет насоса для теплых полов зависит от диаметра, шероховатости трубы, фитингов и длины контура.

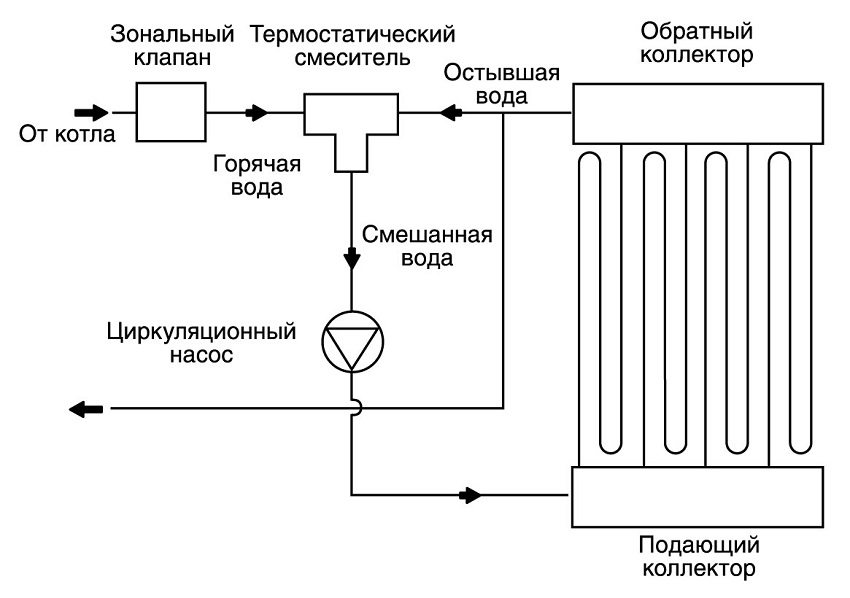

Схема подключения системы отопления с теплым водяным полом

Основной параметр расчета — производительность насоса в низконапорном контуре:

Н = (П×L + ΣК)/1000, (м), где

Н — напор циркуляционного насоса, м;

П — гидравлическая потеря на погонном метре длины (паспортные данные от производителя), паскаль/метр;

L — максимальная протяженность труб в контуре, м;

K — коэффициент запаса мощности на местные сопротивления.

К = К1 + К2 +К3, где

К1 — сопротивление на переходниках и тройниках, соединениях (1,2);

К2 — сопротивление на запорной арматуре (1,2);

К3 — сопротивление на смесительном узле в системе отопления (1,3).

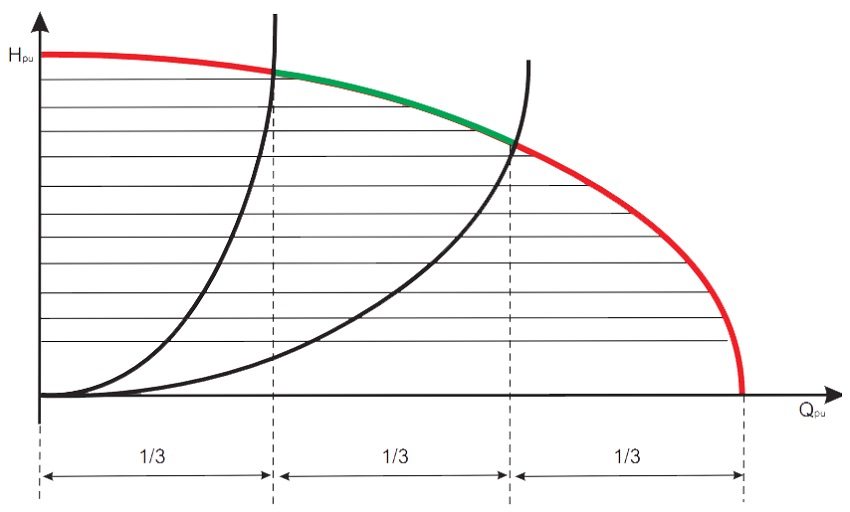

Напорная характеристика циркуляционного насоса

Степень производительности, которой обладает циркуляционный насос, определяют по формуле:

G= Q/(1,16 ×∆t), (м³/час), где

Q — тепловая нагрузка отопительного контура (Вт);

1,16 — удельная теплоемкость воды (Втч/кгС);

∆t — теплосъем в системе (для низконапорных контуров 5 ÷ 10°С).

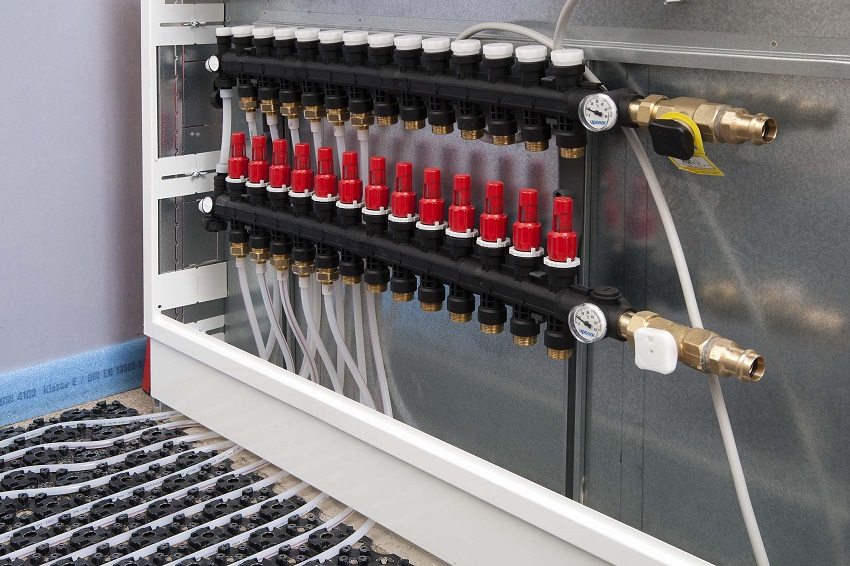

Коллекторный шкаф с подключенной системой теплого пола

Таблица 5. Зависимость мощности агрегата от площади отапливаемых помещений (для гидравлического расчета теплого пола):

Площадь пола, м²Производительность циркуляционного насоса для теплого пола, м³/ч
80 ÷ 1201,5
120 ÷ 1602,0
160 ÷ 2002,5
200 ÷ 2403,0
240 ÷ 2804,0

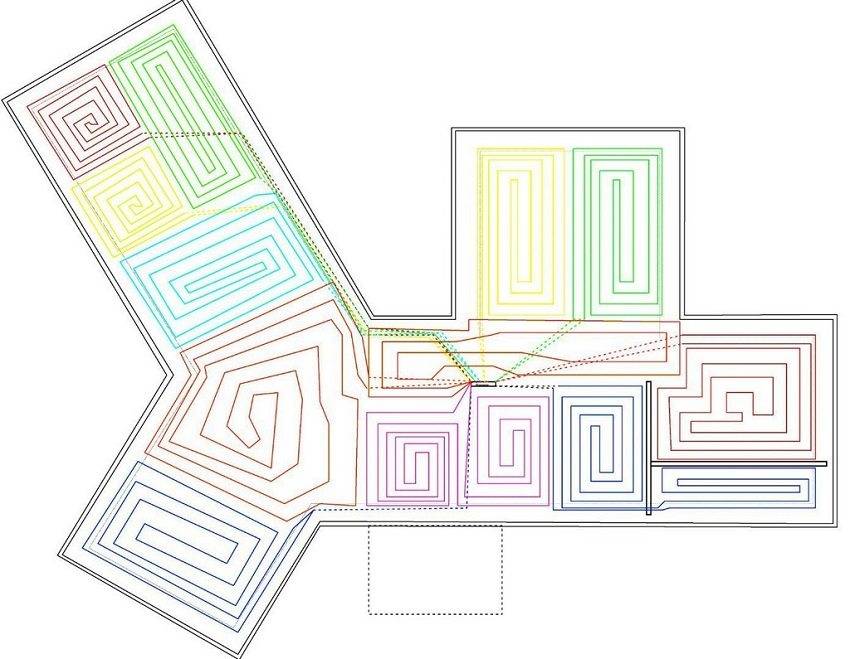

Пример схемы разводки теплого водяного пола по секторам

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

  • они способны полноценно заменить отопление, предусматривающее использование радиаторов;
  • несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

  1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
  2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
  3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Плюсы и недочеты калькулятора

Онлайн-калькулятор производит расчет длины трубы в автоматическом режиме. Процесс занимает немного времени, от пользователя требуется только наличие проекта и 2 размера: площадь и шаг. В итоге будет получен оптимальный результат.

Программа учитывает коэффициент сопротивления труб

Это важно из-за наличия изгибов в контурах. Например, 16-я труба монтируется с более частым шагом, чем с 20 диаметром

Программное вычисление проводится только с учетом занимаемой площади по полу. К результату необходимо самостоятельно добавить метраж контуров, идущих к коллектору

Нужно обратить внимание на то, что они могут идти как по стенам, так и по перекрытиям

Не все калькуляторы предлагают для расчета вводить данные о материалах и поперечном сечении каналов. То есть шаг нужно определять самостоятельно. Для этого нужно кроме перечисленного учесть ожидаемую температуру в помещении и характеристики основания, напольного покрытия.

Также не всегда можно посредством онлайн-калькулятора произвести вычисления ориентируясь на мощность системы. Этот показатель определяется самостоятельно на основании площади комнаты и разницы температур в летний и зимний период.

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

  • общая площадь помещений;
  • площадь застилаемой поверхности пола;
  • вид напольного покрытия;
  • общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
  • наличие окон и дверей в помещении и их количество;
  • сколько места занимает мебель;
  • дополнительные способы отопления.

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч

Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

#2

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%

#3

Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Расчет монтажной ленты

1. Количество полос лентышт2. Шаг укладки лентым3. Отступ кабеля за лентум4. Отступ ленты от линии Aм

Монтажная лента поставляется, как правило, в комплекте с нагревательным кабелем.

Крепится к бетонному основанию пола дюбелями «гриб» 6х40. Расстояние между полосами ленты составляет от 45 до 70 см. Чем меньше шаг укладки кабеля, тем, как правило, меньше шаг укладки монтажной ленты.

Нагревательный кабель фиксируется на ленте с помощью крепежных лепестков, расположенных через каждые 2,5 см.

Для монтажа кабеля непосредственно на утеплитель толщиной более 5 мм используют металлическую сетку толщиной 0,75 — 1,0 мм с ячейкой 2,5х2,5 мм. Фиксируется кабель на сетке с помощью пластиковых хомутов.

Описание установки

Укладка пленки под линолеум и ковролин.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол
