Как сделать дренаж участка своими руками

Что нужно сделать перед разработкой проекта

Перед тем как создать проект ямы, проводится исследование грунта.

О чем нужно помнить:

если двор размещается на горке, то трубы к яме прокладывают поперек линии уклона;
необходимо учесть, насколько далеко конструкция находится от жилой зоны;
какое расстояние до ближайшего водоема. Котлован роют как можно дальше от него;
есть ли рядом погреб или другое подземное сооружение;
если предусматривается откачка жидкости из сооружения, то нужно выбирать место так, чтобы был подъезд для ассенизаторской машины;
если участок небольшой, то необходимо обустроить изолированную забетонированную вместе с дном яму. Нужно соорудить стены, чтобы избежать обвалов. Чаще они выполнены из кирпича – материала прочного и не самого дорогостоящего.

Как определить, надо ли провести, когда и как делается?

Далее рассказано, зачем нужна дренажная система на земельном участке, в каких случаях устанавливают такую систему при помощи насосов, что представляет собой процесс установки. Монтаж дренажа – не самая легкая задача. Она включает в себя проработку всех нюансов загородного участка: рельеф, имеющиеся и планируемые строения, состав грунта и другие не менее важные факторы. Установка дренажа необходима, если:

Участок ровный, т.е. не имеет уклона для самопроизвольного движения воды.
Грунтовые воды протекают недостаточно глубоко к поверхности земли.
Участок расположен вблизи реки, болот, на склоне.

Также дренажная система устанавливается на участках, где почву подстилают глинистые грунты или грунты, которые плохо пропускают через себя воду или вовсе не дают ей проходить.

В таком случае дренаж устанавливается при помощи насосов. Конструкцию прокладывают равномерно с небольшим уклоном в сторону колодца. Так вся вода будет собираться в одном месте. Для качественной реализации проекта необходимы замеры и расчеты, такие как: глубина залегания труб варьируется от 0,5 м на глинистых почвах, до 1 м на песке, уклон 2-3 м.

совокупность каналов и перфорированных труб на глубине 1,8-2 м;
смотровые колодцы, которые имеют необходимость в регулярной прочистке струей воды под высоким давлением;
установка приемных ящиков, которые также подлежат регулярной очистке от мелкого мусора.

Что собой представляет дренажная система

Дренажная система состоит из дренажных труб и дренажных колодцев. Трубы перфорированы: на всем протяжении они имеют сквозные отверстия, расположенные на расстоянии друг от друга. Устанавливают трубы под углом, чтобы вода могла стекать по ним к колодцам.

Колодцы существуют нескольких видов:

Поворотные или смотровые колодцы. Их устанавливают в тех местах, где трубы поворачивают. Они необходимы для ревизии системы и ей очищения по мере необходимости.
Фильтрующие колодцы. В них вода фильтруется через слои песка,гравия и щебенки и уходит в глубокие слои почвы.
Водоприемные колодцы. Их необходимо устанавливать там, где вода самостоятельно не сможет проникнуть в почву на определенной глубине. Например, если грунтовых вод слишком много. Водоприемные колодцы соединены с дренажными насосами, которые откачивают воду в естественные водоемы или канализацию.

Функционирует вся система следующим образом: вода из почвы через перфорации попадает в дренажные трубы, установленные под углом, стекает по ним к колодцам, откуда перенаправляется в глубокие слои почвы, канализацию или естественный водоем.

Таким образом избегают негативного влияния грунтовых вод. Для уменьшения влаги, образующейся из-за осадков, устанавливают ливневые канализации под водосточными трубами домов. Ливневую канализацию соединяют с дренажным колодцем и вся влага выводится с участка.

Виды дренажа

Открытый (поверхностный)

Самый простой способ дренажа, который не нуждается в глобальных трудозатратах. На участке роют водоотводные траншеи и оставляют их открытыми, т.е. не засыпают песком или гравием. Иногда прикрывают декоративными решетками, чтобы не засорять канавы крупным мусором. Открытые системы применяют для отвода поверхностной воды.

Закрытый (глубинный)

Система дренажа составлена из труб с многочисленными отверстиями, в которые поступает влага, и колодцев для сбора стекающей воды. Трубы располагают в подготовленных канавах, затем засыпают их гравием или песком. Через такие слои вода легко просачивается и проникает в трубы. Далее потоки воды уходят в оборудованный колодец или в сточную канаву. Такая система хорошо снижает уровень грунтовых вод. Иногда, вместо прокладки труб, канавки просто засыпают щебенкой.

Глубинный способ отвода воды подразделяется по конструктивному решению на несколько типов:

Лучевой – от центральной трубы по наклонной плоскости отводят узкие трубные лучи. Используют на участках с плотной застройкой и густыми посадками.
Пристенный – применяют для отвода воды от стен дома. Канаву роют на расстоянии не менее полутора метров и углубляют на 10 см ниже уровня подвального пола. В систему включают несколько колодцев и используют насосы для водоотведения с территории участка.
Кольцевой – сложный способ, потому что дренаж располагают на 30 см ниже уровня грунтовых вод, и трубы зарывают вокруг дома в форме кольца.

Бюджетным вариантом можно назвать точечный дренаж. Заглубленные дождеприемники устанавливают рядом с кровельными водостоками и прикрывают их решетками. Также водосборники оборудуют в углублениях на участке, где скапливается дождевая вода.

Монтаж глубинного дренажа

Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

Работа выполняется в такой последовательности:

прочерчивается план прокладки дренажных магистралей;
выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
дно траншей покрывается песком ( около 10 см), который утрамбовывается;
поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
на щебень укладываются перфорированные трубы;
участки труб соединяются между собой;
подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
сверху вся конструкция засыпается грунтом.

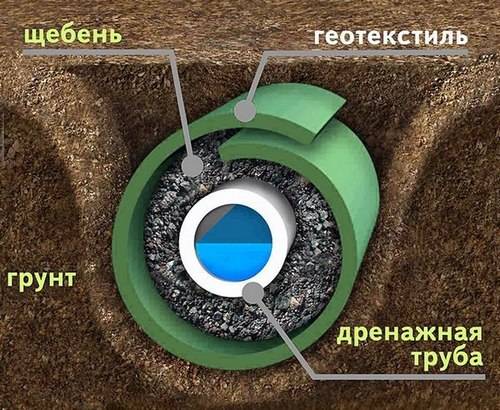

Схема укладки дренажных труб

Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

Как правильно самому обустроить простую дренажную канаву?

При монтаже дренажной канавы следует придерживаться определенных правил:

глубина канавы должна быть примерно в два раза больше, чем ее ширина;
следует делать плавный уклон для облегчения стока воды (на каждый метр около 1-2 см);
если используется дренажная труба, то отверстия а ней нужно защитить от попадания в них земли и различного мусора;
перед началом работ рекомендуется сделать разметку на земле, где будет пролегать дренаж;
если в канаву будет установлена труба, то это нужно делать не сразу, а после того, как земля утрамбуется;
не следует укрывать канаву «наглухо»: ее следует чистить несколько раз в год, иначе эффективность дренажной системы со временем заметно снизится.

Если при обустройстве системы предполагается использование лотков, то стенки канавы нужно сделать ровными.

Сами лотки устанавливают на подушки, сделанные из щебня и песка. Тогда они не будут поддаваться воздействию низких температур зимой.

При устройстве дренажной системы следует учитывать местные правила и нормы земельных и строительных работ. Эту информацию можно получить в муниципалитете.

Открытая канава для осушения участка – самая простая дренажная система, которую просто сделать самостоятельно. Но нужно устраивать ее так, чтобы вода в траншее быстро стекала. Для этого должен быть уклон 1-2 см на каждый метр. Стенки стока нужно хорошо укрепить. Вода будет собираться в колодец либо естественный водоем (озеро, ручей. пруд). Перед началом работ следует сделать разметку на земле.

Подготовка

Необходимость устройства дренажа на конкретной территории и способ, как правильно сделать дренаж участка, определяется проектным решением после обследования и проведения геодезических и проектно-изыскательных работ. В ходе выполнения этих процедур получают данные, на основании которых определяется необходимость устройства принудительного водоотведения и схема дренажа участка:

Геодезическая съемка с указанием границ и кадастрового номера участка, на котором планируется выполнять строительные работы.
Вид рельефа обследуемой территории

Очень важно знать о наличии уклонов, определяющих направление водяных потоков и возвышенностей, препятствующих их удалению с участка.
Свойства материалов и пород, послойно залегающих под участком. Для их установления выполняются работы по извлечению образцов грунта на разных глубинах

В лабораторных условиях экспериментальные образцы изучают и определяют их характеристики.
Физико – механические характеристики грунтов, определяющие их несущую способность.
Глубина залегания грунтовых вод, если они имеются под исследуемым участком.
Наличие пучинистых оснований и способность грунтов к набуханию и просадкам.

Как сделать дренаж участка на глинистой почве своими руками

Технология строительства дренажной канавы на глинистой почве примерно такая же. Но предварительно нужно провести тест:

Вырыть яму глубиной 60 см.
Налить туда 6-7 ведер воды.
Через сутки посмотреть на результат.

Если влага впиталась в грунт полностью, можно сделать стандартную канаву открытого или закрытого типа либо просто засыпать щебень. Если влага не впиталась, значит, грунт глинистый, поэтому требуется более сложная система. В этом случае предпочтительно укладывать закрытую канаву на глубине не менее 150 см. Наряду с ними могут понадобиться и открытые канавы по периметру, которые следует сделать в последний момент.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Некоторые особенности устройства

Дренажная система – это совокупность открытых или заглубленных каналов, по которым влага выводится за приделы участка. Она состоит из таких элементов:

Водоприемник. Это может быть ручей, пруд или канава, расположенная рядом с участком, куда будет стекать собранная дренажем вода.
Проводящая сеть. она состоит из каналов, труб, по которым собранная влага стекает в водоприемник.
Регулирующая сеть. Также как и проводящая она состоит из каналов и труб, однако располагается вдоль улиц или оп границам участка.

Дренаж на загородном участке нужно сделать перед постройкой любых архитектурных сооружений. В первую очередь исследуется:

состав грунта;
уровень грунтовых вод;
расположение всех крупных объектов на участке, включая дороги;
климатические и гидрогеологические особенности местности.

Установка дренажа на участке подразумевает достаточно большой объем работ начиная с исследования грунта и заканчивая выбором его вида. Однако всегда следует помнить, что правильно установленная дренажная система обеспечит комфортное пребывание и красивый ландшафт вашего участка.

Что это такое, когда устраивают на даче?

Дренажом называется удаление подземных вод или воды с поверхности искусственным или естественным путем.

Производится это с помощью дренажной системы. Без нее сложно (а иногда невозможно) построить до или выращивать овощи, деревья и кустарники на участках, где почва переувлажнена. В результате лишняя вода будет уходить и перестанет скапливаться внизу или на поверхности.

Дренажная система необходима в ряде случаев:

когда участок располагается на ровной поверхности (либо уклон совсем небольшой): в этом случае вода не может уходить с территории естественным путем;
если около фундамента строения есть сточные воды либо ими подтопляется огород;
на участке с торфяным грунтом.

В любом случае хотя бы одна канава во дворе потребуется: дожди могут затапливать огород или подмывать фундаменты строений. Весной после снежной зимы также будут сильные потоки воды.

Как сделать дренаж с использованием труб

Зная технология вам не придется обращаться за помощью к профессионалам. Сейчас рассмотрим в подробностях как сделать дренаж на участке:

Перед началом работ создайте простую схему дренажа для участка, так будет гораздо проще проводить дальнейшие работы.

Выкопайте канавы, их глубина должна составлять от 40 до 60 сантиметров.

Затем проверьте ровность созданной траншеи с помощью линейки и строительного уровня.

Низ траншеи засыпается 7-сантиметровым слоем песка и тщательно утрамбовывается.

На слой песка укладываются трубы, и состыковываются друг с другом. Постарайтесь использовать такие фитинги, у которых не образуется перепада высот. В таком случае трубы водоотводящего канала не будут забиваться.

Рекомендуем на самое дно уложить геотекстиль, тогда дренаж сможет прослужить очень долго. Преимущество использование этого материала заключается в том, что он не позволяет перемешиваться земле и песку. Также он не дает прорасти деревьям и сорнякам.

В этой статье вы узнали как сделать дренаж участка своими руками, надеемся что вам пригодится эта информация. Желаем успехов!

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Способы осушения участка собственноручно

Существует множество различных факторов, которые влияют на появление заболоченности, а так же несколько степеней затопления. К заболоченности может привести, к примеру, особый рельеф или тип почвы, когда у воды нет возможностей стечь по участку благодаря природному склону. В таком случае, такой склон нужно сделать вручную, тщательно рассчитав траекторию. Может потребоваться дополнительная земля для засыпания выемок. Есть вариант, так же, что застой воды происходит из-за тяжелого глинистого грунта. Тогда, если невозможно подсыпать земли, необходимо делать дренаж. Благодаря дренажу у вас получится высушить болото на вашем участке. Если все таки придется сооружать дренажные системы, то просто не обойтись без знаний о данной системе, точных расчетов и планирования. Чтобы упростить себе жизнь, можно обратиться к нам. Мы можем выполнить любые работы, связанные с осушением почвы за отдельную плату. Конечно, можно сделать все и самостоятельно, однако в таком случае нужно на все 100 быть уверенным в своих расчетах.

Водоем создается в самой нижней точке дачи, из которого в дренажную систему поступает вода. Этот водоем может служить для разных целей: его можно использовать для полива или, возможно, как элемент декора вашего участка с декоративным растениями.

Суть осушения участка состоит в том, чтобы отвести воду с его территории. Наилучшая ситуация – когда у участка есть собственный сток для воды, однако бывают различные помехи для этого. Например, расположение дачного участка ниже, относительно других, или когда на месте стока у воды есть преграды в виде каких-то зданий или забора. Выходом из такой ситуации может стать централизованный сбор воды. Его можно устроить с помощью системы каналов и канав.

Воде из канав необходимо куда-то стекать. Место стока нужно определять уже на месте, смотря на положения прилегающих участков. Сток делают ниже уровня канав и каналов.

Когда имеет относительно ровную поверхность и выраженный наклон, тогда слив устраивают параллельно забору и располагают как можно ниже. Ширина слива должна быть до полуметра, его глубина – до метра, а длина – около двух-трех метров. Выкопанную землю нужно равномерно разложить по наиболее низким местам участка.

На протяжении года нужно регулярно уплотнят сточную канаву разным мусором, отлично подойдет строительный мусор. Его нужно тщательно трамбовать, добавляя все новый и новый мусор, пока канава не дойдет до нижнего уровня плодородных почв. После этого возле заполненной канавы создают такую же, которая становится как бы дополнением предыдущей.

Выкопанную почву из только созданного дополнительного слива, трамбуют в предыдущую. Проделывая таки шаги, вы станете обладателем качественной дренажной системы, которая будет работать на всем участке. Тогда в чем смысл создания дренажа на наивысшей точке участка? Это остается на ваше усмотрение, потому что смысл такой канавы есть для тех, чей участок не является первым, то есть выше может располагаться еще один, тогда такая канава будет ловить воду этого участка и не пускать ее по вашей территории.

Можно подвести итог всему вышесказанному. Для правильного и качественного осушения вашего участка, лучшим выходом будет объединить несколько способов. То есть и досыпать землю, оборудовать дренаж и создать сеть каналов и сливных канав. Но как осушить участок без дренажа? Существует еще один способ, о котором не рассказали. Это биологический способ, суть которого состоит в том, чтобы выращивать особые растения, которые потребляют много влаги.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Глубинный дренаж

Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:

пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).

Глубинная (закрытая) дренажная система

Если выполняется дренаж участка с высоким уровнем грунтовых вод, то в этом случае используется глубинный вариант, для устройства которого необходимо применять специальные дренажные трубы с перфорацией и потребуется устройство дренажной подушки из щебня и песка. В этом случае предварительная подготовка схемы значительно облегчит выполнение работ и поможет избежать ошибок в расчетах.

На первом этапе подготавливаются траншеи, глубина которых определяется типом грунта, глубиной залегания подпочвенных вод и уровнем промерзания. Лучше всего ориентироваться по последнему показателю, принимая его за основной.

То есть труба должна располагаться на 10-15 см ниже уровня промерзания, но при этом глубина траншеи должна иметь 20-30 см запаса для устройства дренажной подушки из щебня и песка.

В зависимости от типа грунта следует соблюдать такие условия:

для глинистых почв глубина траншеи должна составлять 60-80 см;
для суглинковых – 70-90 см;
для песчаных грунтов – 1 м и более.

В том случае, если создается дренажная система для отвода воды от фундамента дома, то глубина заложения должна располагаться под нижней точкой конструкции.

При подготовке траншей обязательно следует обеспечивать необходимый уклон для самотека воды: в среднем уклон составляет 5-7 см высоты на 1 м системы. Но нельзя допускать резких перепадов, а тем более изгибов.

После того как траншея будет готова, укладывается подушка из щебня и песка.

Она сможет состоять из нескольких слоев или укладываться из смеси сыпучих материалов, например, сначала утрамбовывается слой песка, а затем насыпается щебень.

Для защиты труб от заливания и попадания мелких фракций рекомендуется использовать геотекстильное полотно, но его плотность не должна быть большой, чтобы обеспечить свободное просачивание воды в грунт и дальнейший ее отвод в специальные водосборники, овраги или естественные водоемы.

В том случае, если обстановка на участке сложная или имеются заболоченные места, то дополнительно устраивается дренажный колодец, служащий накопителем для воды и соединенный с общей системой, но может использоваться и самостоятельно, локально.

Вариантом закрытой системы считается засыпной дренаж, представляющий собой заранее подготовленную в низине или заболоченном месте яму. Ее засыпают щебнем и песком приблизительно на 1/₃ или 1/₂ глубины, а сверху укладывается грунт.

Из-за трудоемкости и сложности выполнения такой способ не имеет широкого распространения или применяется в тех случаях, когда остальные неэффективны и решить проблему затопления участка другим способом не получается.

Устройство поверхностной дренажной системы

Выполнение дренажа этого типа технически представляет собой простой процесс.

По всему периметру дачной территории выкопайте траншею: глубина – 70 см, ширина – 50 см. Ее уклон должен быть не меньше 25-30 градусов по направлению к отводу воды.
Выкопайте под тем же углом вспомогательные канавы.
Выведите траншею и канавы к единому дренажному колодцу.

Совет. Чтобы убедиться в работоспособности траншеи, проведите простое испытание: налейте в траншею воду и посмотрите, течет ли она в правильно направлении, то есть в сторону колодца. Если заметили отклонения, обязательно откорректируйте угол стенок траншеи, иначе система не сможет полноценно выполнять свои функции.

Далее займитесь непосредственно дренажем. Он может быть засыпным и лотковым. Если вы выбираете первый вариант, вам нужно выполнить такие действия:

Уложите в готовые траншеи дренажный геотекстиль.
Засыпьте траншеи разноформатным щебнем на геоткань: на две трети – крупные зерна, а одну треть – мелкие.
Положите на слой мелкой фракции щебня дерн.

Устройство поверхностной дренажной системы

Во втором случае продолжение строительства дренажа после выкапывания траншеи выглядит следующим образом:

Подготовьте пластиковые дренажные лотки.
На дно траншеи насыпьте слой песка не более 10 см. Хорошо утрамбуйте его трабовкой ручного типа.
Установите в траншею пластиковые лотки.
Установите пескоулавливатели.
Смонтируйте на лотки декоративные решетки – они будут защищать дренаж от мусора и листьев, а также придадут ему более симпатичный облик.

Трубы для дренажной системы

Для дренажной системы существуют специальные перфорированные трубы, размеры отверстий в которых составляют от 1,5 мм до 5 мм. Отличаются они и по диаметру: для загородного участка наиболее популярным размером является ? 100 мм, но в каждом конкретном случае следует выбирать оптимальный вид.

Очень важным критерием при выборе труб является кольцевая жесткость, указанная в маркировке трубы.

Какой септик лучше выбрать для дачи? – здесь больше полезной информации.

Буквы SN и цифровое обозначение показывают, на какую максимальную глубину можно ее укладывать с учетом статичной нагрузки от веса грунта.

Кроме того, под участками, по которым планируется проезд какой-либо техники при небольшой глубине залегания системы, следует выбирать дренажные трубы для отвода грунтовых вод с большей кольцевой жесткостью.

В зависимости от материала, используемого для их производства, трубы бывают трех видов:

Вас заинтересует эта статья – Бурение скважин на воду. Обустройство скважины.

ПВХ (из поливинилхлорида),
ПНД (полиэтилена низкого давления),
ПВД (полиэтилена высокого давления).

В продаже представлены трубы с фильтрующим материалом, чаще всего, геотекстилем. Но если он отсутствует, рекомендуется самостоятельно обернуть их для защиты от попадания в систему мельчайших частиц песка, мусора и т.д. Количество слоев и плотность геотекстиля следует определять исходя из интенсивности работы системы.

Плотное полотно слабо пропускает воду, но максимально защищает от попадания небольших фракций в водоток, а неплотный наоборот

Поэтому в этом случае важно найти «золотую середину».

Заключение и комментарии

После изучения статьи не трудно сделать вывод о реалистичности создания собственными руками качественной системы дренажа на дачном участке. Самый простой способ, или сложнейшую технологию надо применять только после предварительных расчетов. Пригодится тщательная подготовка проектной документации, изучение актуальных предложений торговых предприятий. Следует правильно оценивать свои силы, при необходимости – поручать отдельные работы сторонним исполнителям. Приведенные в статье сведения помогут получить хороший результат, минимизируют ошибки.

Watch this video on YouTube

Как сделать дренаж участка своими руками: делаем правильно дренаж, изучив проекты и виды систем
