Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Разновидности

Отвод воды от фундамента обеспечивается разными способами. Существует несколько типов дренажных систем, каждая из которых имеет свои особенности:

  • поверхностная (линейная или точечная);
  • глубинная.

Поверхностный дренаж прост в обустройстве. Он может быть линейным или точечным. Линейный отвод предназначен только для талой воды после выпадения снега или для дождевой воды. Чтобы обеспечить отвод грунтовых вод от фундамента, нужно обустроить точечный дренаж. Он позволяет быстро отводить воду. Дополнительно такая система оснащается металлическими решетками по периметру дома. Эти решетки служат защитой от попадания листьев и других засорений дренажной системы.

Примеры реализации ливневой канализации

olegtehУчастник FORUMHOUSE

Трасса трубы дождевой канализационной системы идет почти рядом с дождеприемником, трубы проложены под отмосткой. Пропускную способность не рассчитывал, просто взял рыжую трубу 100 мм диаметром. Даже в ливень хватает за глаза, весь слив уходит в отдельный колодец.

GripsKУчастник FORUMHOUSE

Проект ливневой канализации сделал сам, конечно, в процессе укладки были некоторые изменения на месте, по мелочи, но основное получилось, как планировал. Разуклонка в сторону лотков, отвод рыжей трубой практически под лотками в песчаной подушке. Лотки имеют в концах линии пескоулавливатели, которые и соединены с ливневой канализацией. Лотки желательно стыковать через пескоулавливатель, у них хорошие манжеты для стыковки труб, но можно и сам лоток пустить напрямую в трубу. У каждого лотка есть шаблон под вырезание отверстия для трубы с двух сторон в дне.

Проект.

Реализация.

Наружная гидроизоляция и ее особенности

Недостаточно просто приклеить рубероид на стену фундамента, чтобы обезопасить подвал от попадания воды на долгие годы. Важен целый комплекс мероприятий, и не стоит пропускать любой из этапов, даже если он кажется не слишком важным. Иначе можно проснуться в доме, где после хорошего ливня в подвале собирается по щиколотку воды. И тут уж придется хорошенько раскошелиться, исправляя прошлые ошибки.

Горизонтальна гидроизоляция фундамента на этапе строительства

После того, как фундамент залит и началось возведение стен, можно параллельно приступать к устройству гидроизоляции. Поэтапно это выглядит так:

  1. Организация доступа к внешней стене фундамента. Для этого придется по периметру выкопать траншею шириной до метра и глубиной с сам фундамент. Если фундамент заливался в котловане, все гораздо проще – достаточно снять опалубку.

Подготовка поверхности. При заливке бетона в опалубку, собранную из разнокалиберных досок, неизбежно появление выступов и впадин на стене. Если выбрана рулонная гидроизоляция, которая должна плотно прилегать к стене, возможно, придется выравнивать наружную сторону фундамента. Но монолитного сцепления со штукатуркой не получится, а под действием влаги она может отпадать. В такой ситуации лучше пересмотреть свой выбор материалов.
Нанесение собственно гидроизоляции. Следует скрупулезно придерживаться рекомендаций производителей и не экономить на количестве материала. Если это битумная мастика – слой должен быть достаточно плотным и заполняющим все неровности. Если это мембрана – нужно обеспечить вентиляцию между стеной и гидроизоляцией для испарения влаги. Для этого выступающий над землей край фиксируется с помощью планок с отверстиями, которые нельзя закрывать. И во всех случаях нужна полная герметичность контура – малейшая щель или прокол, и эффективность гидроизоляции стремится к нулю.

Обеспечение хорошего дренажа вокруг фундамента. Вода, которая стоит под верхним слоем почвы и очень медленно уходит, со временем найдет путь в дом. Правильный дренаж позволит забыть о проблеме на весь срок службы дома. Поэтому по периметру вплотную к подошве фундамента вкапывается дренажная труба – с отверстиями в верхней части

Важно соблюдать уклон трубы в 2 см на метр и вывести ее сток за пределы участка. Все засыпается слоем щебня высотой 15 см, обязательно промытого! Иначе щебеночная пыль забьет отверстия в трубе

Более надежный способ отведения влаги – выкопать по углам здания колодцы на глубину одного бетонного кольца и сделать вывод дренажной трубы в них. А уже воду из колодцев отводить за пределы участка.Обратная засыпка фундамента. Лучше всего засыпку делать песком – это хороший и непучинистый грунт. Но засыпать траншею полутораметровой глубины бывает накладно, поэтому слой песка над слоем щебня можно сделать высотой 30-50 см, а все остальное заполнить выкопанной землей.

Устройство отмостки и ливневой канализации. Когда будет готов дом, защита его периметра от осадков поможет сохранить подвал в сухости. Отмостка делается шириной в метр и укладывается на песчано-гравийную подушку. Ливневые стоки можно вывести в упомянутые колодцы или, если их нет, за пределы отмостки.

Мероприятия по защите от влаги подвала уже построенного дома

Чаще всего о гидроизоляции фундамента начинают задумываться после первого года жизни в доме. Ведь именно в период интенсивных осадков и проявляются все огрехи строительства. И если весной в подвале обнаружена вода, вот что можно предпринять:

  1. Самый сложный, зато правильный, вариант – откопать фундамент и сделать все, как описано выше. Недостаток тут только один – большие затраты и потраченное время.
  2. Более простой вариант – сделать отмостку. Ее отсутствие или неправильное устройство могут быть причиной излишнего скопления влаги вокруг дома.

Желательно проверить состояние ливневых колодцев – стоящая в них вода говорит о засорении отводящих воду труб. Если прочистка колодцев не помогла, стоит временно вывести ливневые стоки как можно дальше за пределы дома – возможно, нарушена герметичность колодцев и вода поступает к подошве фундамента.

Если же отмостка уложена на бетонную основу, снять ее, чтобы откопать фундамент, сложно и дорого. Тогда можно попытаться решить проблему изнутри.

Это интересно: Как армировать фундамент стеклопластиковой арматурой: разбираемся основательно

Поверхностный водоотвод

От талых и ливневых вод защититься несложно:

  • Нужно прокопать по периметру участка канавы глубиной в полметра со скошенными под углом стенками – они будут сбрасывать воду в общую сточную канаву за нижней точкой участка. Их дно засыпают щебнем, битым кирпичом, соломой, жердями, а сверху засыпают землей;
  • Более рациональный и надежный способ не дать своему участку превратиться в болото, а фундаменту «поплыть» – устроить более серьезную систему поверхностного дренажа, которая предусматривает укладку по периметру каналов из пластика или прямоугольных желобов из полимербетона (линейный водоотвод). Пластиковые каналы недороги и бывают нескольких разновидностей, но все они напоминают половинки трубы, перерезанной вдоль. Они позволяют быстро смонтировать отвод на обширных участках, используя специальный крепеж и переходники. Сверху каналы перекрываются защитными решетками;
  • Полимербетонные желоба стоят дороже, но и качество этого материала гораздо выше, чем у пластика. Они настолько же легкие, но более прочны, стойки к истиранию и не пропускают воду;
  • Дождеприемники. Эти ёмкости-переходники используются для сбора дождевых и талых вод с кровли здания (с вертикальным сливом) или устанавливаются в «точке пересечения уклонов», собирая воду, стекающую со всего участка (с боковым сливом). Для защиты от мусора и листьев над ними монтируются чугунные, стальные или пластиковые решетки.

При устройстве поверхностного дренажа участка нужно помнить, что его нельзя соединять с дренированием фундамента, иначе ливневые потоки могут подтекать под основание дома и подтачивать его.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.


Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Особенности гидроизоляции построек

Для того чтоб влага не проникала в дом, следует позаботиться не только об отведении воды от фундамента, но и о гидроизоляции некоторых конструкций здания:

  • стен и пола подвального помещения;
  • цоколя;
  • основания фундамента.

Помните, что водоотталкивающее покрытие должно быть цельным, не иметь зазоров и щелей. С той стороны постройки, на которую приходится самый большой гидростатический напор, можно нанести дополнительный защитный слой изолирующего материала.

Вода под фундаментом, как правило, образовывается из двух основных источников: подземного и поверхностного. От воздействия дождей, ливней и талых снегов здание предохраняют путем создания отмостки. Эта процедура проводится всегда и везде, поскольку выпадение осадков – явление повсеместное.

Что касается защиты основания дома от подземных источников – ее стоит проводить лишь в том случае, когда глубина залегания грунтовых вод и вероятность их сезонного поднятия представляют угрозу для конструкции.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Как отвести грунтовые и сточные воды от фундамента – Сваи Мания

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома.

Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.

Как отвести воду от фундамента

Отвод воды от фундамента дома

Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования.

Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки.

Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:

  • Монтаж отмостки по периметру дома.
  • Создание ливневой канализации в комплексе с водостоком.
  • Дренажная система.

Как отвести воду от фундамента дома

Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания.

Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка.

А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций.

Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.

Отвод талых и ливневых вод от фундамента дома

Проблемы, связанные с сезонным образованием поверхностных вод, могут быть устранены только при комплексном подходе, предполагающем использование:

  • водосточной системы кровли;
  • отмостки;
  • системы водоотвода.

Устройство кровельного водостока необходимо для сбора воды, образующейся при таянии снега или появляющейся в период дождя. Потоки, благодаря системе труб, расположенных на фасаде или внутри дома, перенаправляются в ливневки, находящиеся под выпусками водосточных стояков.

Последующий отвод воды обеспечивается посредством дренажной системы открытого или закрытого типа.

Поверхностный дренаж открытого типа представляет собой неглубокую канаву с небольшим внутренним уклоном, отрытую по периметру внешней стороны отмостки. На дно траншеи подсыпается и утрамбовывается песчано-гравийная подушка, после чего на нее устанавливаются дренажные лотки, закрывающиеся решетками.

Наибольшая эффективность применения подобной ливневки достигается на участках с неровным рельефом, естественный уклон которых помогает отвести скапливающуюся воду от фундамента и цоколя дома. Недостатком поверхностного дренажа считается довольно частое его засорение, приводящее к постоянной чистке лотков.

Как своими руками отвести грунтовые воды от фундамента частного дома?

Фундамент любого дома, а в первую очередь, частного, подвержен негативному влиянию вод грунта. В их составе присутствуют такие компоненты, которые способны разрушить бетонное основание. Даже если дом тщательно гидроизолирован и снабжён опорами, это не гарантирует защиты от влияния грунтовых вод и дальнейшего разрушения. Дать такую защиту, и обеспечить водоотвод может лишь дренаж фундамента.

Устройство дренажа вокруг фундамента дома

Основные этапы создания закрытого дренажа своими руками:

  1. Выкапывание траншеи шириной в полметра и глубиной от половины до полутора метров. Копать следует с наклоном в сторону кювета в который будет сливаться вода.
  2. Засыпка траншейного дна песком и дальнейшая утрамбовка с учетом угла наклона дна.
  3. Укладка на песок дренажных труб (если специальных перфорированных нет, можно сделать их своими руками: высверлив в обычных сантехнических трубах дырочки в секторе 180 градусов).
  4. Присыпка труб сначала крупным, а затем мелким щебнем и утрамбовка слоя земли поверх щебня.
  5. В изгибе водоотвода должен быть установлен смотровой колодец, к которому крепятся трубы с дырочками для водосбора. Трубы должны вести до самых границ участка.

Теперь нужно организовать отвод воды за пределы частных владений:

  • снова роем траншею;
  • делаем уклон и усыпаем песком;
  • кладём трубы без отверстий (здесь уже не нужен сбор воды с газона);
  • засыпаем трубы и укладываем землю и дёрн на место.

Таким образом, дренаж фундамента – это операция, до совершения которой не рекомендуется заниматься непосредственным строительством дома. Дренаж обеспечивает защиту вокруг фундамента, отвод от него избытков влаги и, следовательно, долгосрочность эксплуатации здания.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Если считать по ценам 2016 года, то за 1 погонный метр лотка, распиленного из асбестоцементной трубы, ушло около 200 руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

 Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Это интересно: Возведение перегородок из газобетона: рассказываем детально

Что именно мы будем делать

При написании этой инструкции я исхожу из того, что система стока с кровли уже есть. Имеются желоба и водосточные трубы. Задача – проложить дорогу воде по поверхности земли так, чтобы она не затекала под дом, а уходила куда-нибудь в безопасное место.

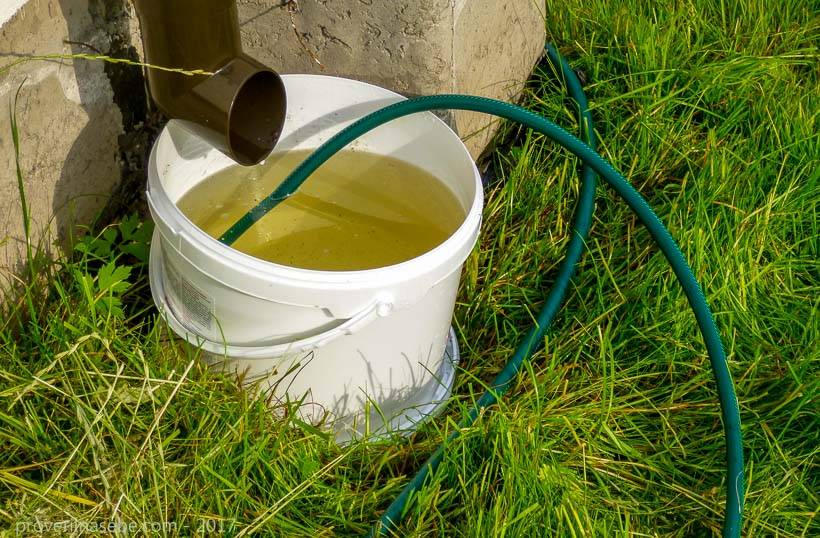

Просто у некоторых людей данная проблема решается примерно так:

Это очень неудобная конструкция и плохо выглядит даже как временная мера. Хочется какого-то простого решения, чтобы эффективно и не слишком дорого. Пример: можно подставить под сток ведро или другую емкость. Но мы же понимаем, что как только оно наполнится, то результат будет такой же, как если бы ведра не было.

Правда, вместо ведра можно поставить бочку, но это не всегда удобно. Да и с эстетической точки зрения огромная синяя бочка, да еще и не одна, а по количеству водосточных труб, явно не станет украшением вашего сада.

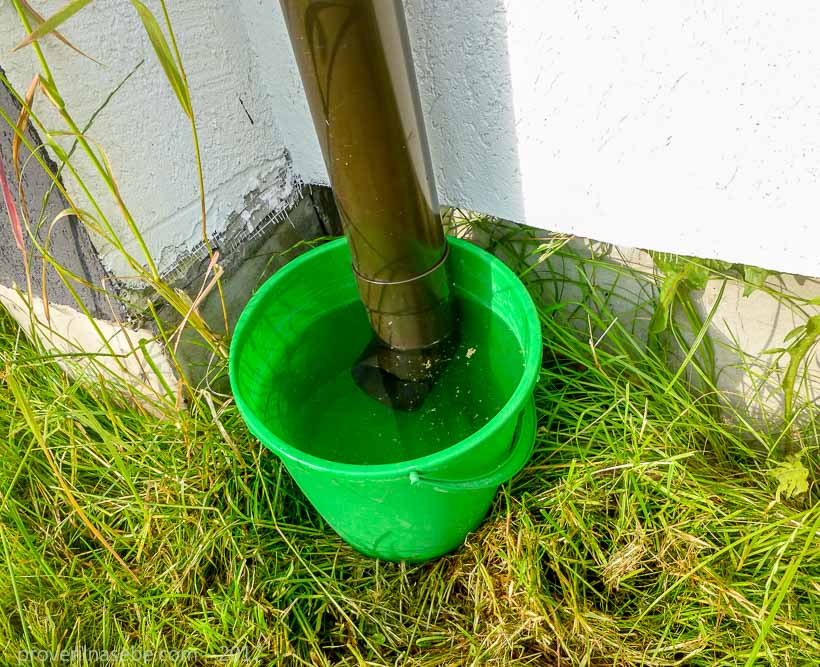

Давайте думать дальше. Что если сделать вот так:

Если у вас на участке (а еще лучше за участком на ничейной земле) есть низинка, то вода по шлангу может легко уходить из емкости за счет разницы уровней по принципу сообщающихся сосудов. Даже разница высот в полметра даст уверенный напор в шланге.

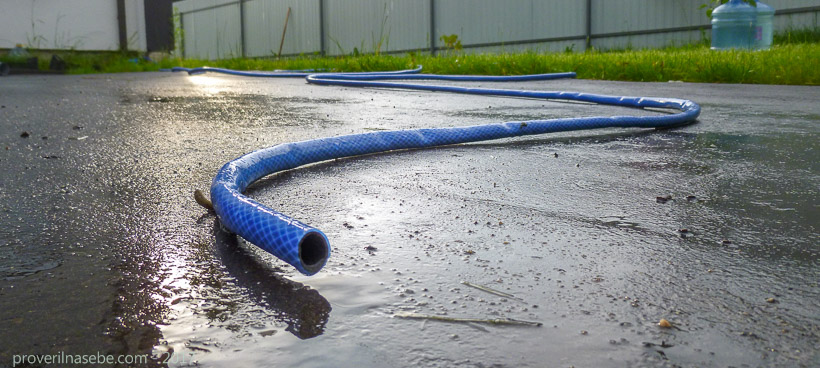

Единственная проблема – это первоначальный запуск процесса. Для того, чтобы вода в начале своего пути преодолела подъем над краем емкости, надо создать в шланге пониженное давление. Можно потянуть воздух ртом. Через некоторое время вода польется сама по себе.

С одной стороны проблема как будто бы решена. За какое-то время вода действительно вытечет из ведра полностью. Насколько быстро это произойдет, зависит от диаметра шланга и перепада высот. Чем то и другое больше, тем быстрее вытечет вода.

Увы, когда это случится и поток иссякнет, придется запускать процесс сначала – идти на улицу и тянуть воздух из шланга ртом. Или каким-нибудь насосом.

Это не очень удобно. Представьте себе: на улице начался дождь. Вы вышли во двор и запустили процесс слива из всех ведер под всеми стоками. Пока дождь идет достаточно сильно, все работает практически на автомате. Правда, если начнется ливень, то наша система водоотвода “захлебнется”. Просто диаметра шланга не хватит, чтобы своевременно уводить всю воду в низину.

С другой стороны, если дождик ослаб, а потом опять пошел сильнее, вам придется снова выскакивать на улицу и запускать процесс слива. Просто потому, что он не возобновляется сам после того, как емкость будет полностью опустошена, а потом снова заполнится. В результате у вас будут полные ведра, а через шланги не прольется ни капли:

Система отводки воды, которую я хотел бы показать, свободна от этого недостатка. Для нее характерен автоматический запуск слива после повторного заполнения приемной емкости.

Я хотел бы показать вам лишь идею. Для этого я буду использовать простые материалы, которые или уже есть у вас в хозяйстве, или их можно легко купить, не затрачивая больших денег.

Если этот подход вам понравится, вы можете модернизировать технологию. Например, использовать более крупные емкости, чтобы иметь запас на случай ливней. Можно использовать стационарно закрепленные шланги. Одним словом, все остальное будет предметом вашего личного выбора.

Как отвести от фундамента талые и ливневые воды

Самые простые и эффективные способы отвода воды от фундамента дома, предполагают минимальные трудозатраты. Один из таких вариантов ‒ это, применить отмостку. Отвести от фундамента талые и ливневые воды можно, путем установки вдоль отмостки поверхностных дренажных лотков. Однако надо понимать, что весной, лотки быстро забиваются. И это логично, потому что талая вода будет бежать по замерзшему грунту, а значит, не впитываться в землю.

Устройство отмостки фундамента

К тому-же ночью, как правило, температура понижается и вода замерзает, а значит, отвод будет невозможен. Словом, подобные лотки становятся бесполезными. Поэтому, использовать устройство из лотков, целесообразней в жаркий период времени и ливневая жидкость будет беспрепятственно попадать с газонов прямо в дренажное устройство.

Помимо этого, можно отвести воду своими руками, практически бесплатно и более эффективно. Подобный способ защиты основания дома, называется создание водоразделов и ландшафтное моделирование. Для создания водораздела, требуется лишь лопата, грабли и тачка. Она понадобиться для перевозки земли. Как правило, в начале производятся расчеты параметров водораздела: форма, длина и ширина. В основном, прямая водораздельная черта, проводится на больших площадях: возле коттеджа, автостоянки и т.п.

Объекты скромных размеров, ограничиваются водоразделом в форме дуги. Оптимальное расстояние от начала фундамента, около четырех метров. Как правило, водоотвод делают в кювет или специальный дренажный колодец.

Только после качественной разметки водоразделов, можно приступать к их созданию.

Дренажная система

Отвод воды от фундамента выполняется путем создания дренажной системы. Перед тем, как ее делать, нужно знать несколько правил:

  1. Монтажные работы лучше всего проводить летом, когда погода сухая и теплая.
  2. Учтите, что процесс создания водоотвода потребует немалых затрат труда и времени. Если вы рассчитываете только на себя, то вам понадобится 2-3 месяца для проведения всех работ.
  3. Когда траншеи под трубы будут вырыты, сделайте по всему периметру здания навес из досок и пленки – так вы обезопасите канавки от попадания в них воды во время дождя.
  4. Не забывайте о характеристиках почвы. Если грунт мягкий и склонен осыпаться, стенки рвов придется дополнительно укрепить.
  5. В местном земельном комитете можно получить всю информацию о составе земли, местах нахождения и глубине залегания подземных вод.
  6. Обязательно проведите опыт по определению той части здания, где собирается наибольшее количество влаги.
  7. После сбора всей необходимой информации, можно рисовать схему прокладывания системы и рассчитывать количество и стоимость материалов.

Решетки дренажных каналов

Канал и решетка – элементы одной системы, и они должны соответствовать друг другу и условиям объекта. Сегодня можно купить решетки из стали, меди, пластика и чугуна.

  • Решетки из нержавеющей стали стоят дорого и применяются на представительских объектах для сбора воды с террас и балконов.
  • Решетки из оцинкованной стали – наиболее популярный выбор для частного дома. Они сочетают в себе достаточную прочность для проезда легковой машины и невысокую цену.

  • Медные решетки – тоже недешевое удовольствие, а из-за специфики применения они быстро теряют декоративность. Такая решетка не может применяться в зонах проезда транспорта.
  • Пластиковые решетки – самый дешевый вариант. Их продают в комплекте с пластиковыми каналами. Такой вариант оптимален для пешеходной зоны.
  • Чугунные решетки наиболее прочные и долговечные. Стоимость канала с такой решеткой часто пугает покупателей, особенно если это ковкий чугун. Но стоит понимать, что такими системами не обязательно оборудовать весь периметр. Достаточно использовать их только в зоне проезда автомобиля.

В некоторых местах дренажные каналы можно укрыть массивными чугунными решетками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
