Как сделать электрощиток в гараж

Особенности установки оборудования без помощи специалистов

Как гласят правила установки электрооборудования, любой потребитель электроэнергии обязан подключать электроснабжение гаражного или любого другого здания через счетчик. С этой целью владельцы помещений решают монтировать электрощиток для гаража своими руками. А зная, в какой последовательности осуществлять монтаж, можно избежать распространенных ошибок.

Сначала необходимо выяснить, какое оборудование будет использоваться в помещении. Это необходимо для составления схемы электрощитка и дальнейшего подключения тех или иных компонентов: лампочек, сварки, системы вентиляции, бытовых приборов.

В обязательном порядке рассчитывается максимальная нагрузка на систему и учитывается использование приборов заземления, специальных автоматических выключателей. Также, в зависимости от типа питания сети, выбирается вводной автомат на 220 В или 380 В.

Розетки с заземлением могут использоваться для любых потребителей электроэнергии, кроме приборов с высокой мощностью — для них необходимы электрические автоматы. Подключение оборудования к внешней сети производится с использованием общего автомата.

При проектировании учитываются специальные потребители электроэнергии с необходимой мощностью, например, сварочный аппарат. Для него используется предохранитель минимум на 50А, а для ламп и розеток, предназначенных для приборов с небольшой мощностью, — предохранители на 16А.

Чтобы знать наверняка, какие предохранительные автоматы нужно устанавливать, можно ознакомиться с характеристиками приборов в инструкции. Также не стоит забывать о том, что в электрощиток для гаража устанавливается счетчик для ведения учета электроэнергии.

Подключение кабеля заземления — еще один важный момент. В гараже необходимо использовать систему TN, состоящую из прутков диаметром 15 мм, соединенных при помощи полосы из стали.

Корпус щитка может быть пластиковым или металлическим. Короба из металла устанавливаются внутри здания, а из пластика — чаще всего на улице. Сам ящик может быть открытого или закрытого типа. В гаражном помещении будет актуален второй вариант

При выборе щитка необходимо обратить внимание на его комплектацию. Как правило, она включает в себя крепежные детали, din-рейку, устройство для заземления и др

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Электрощит в гараж своими руками: порядок сборки и монтажа

Монтаж электрощита требует определенных навыков и понимания электроустановок.  Именно из-за этого надо заранее узнать, как его установить. Это даст возможность правильного выполнения работ по монтажу.

Правильный выбор оборудования и инструмента

Некоторые эксперты рекомендуют перед монтажом щита ознакомиться со списком оборудования, которое можно к нему подключить. Электрощит отвечает за работоспособность последующего оборудования:

• лампы — основной источник света, без которого нельзя работать в гараже;
• вентиляция — без нее гараж будет постоянно затхлым и сырым;
• электроинструменты — очень часто автомобилисты используют сварочные аппараты и зарядные устройства, которые не могут работать без щитовой;
• сигнализация — защищает автотранспорт и сам гараж от злоумышленников. Чтобы системы сигнализации работали беспрерывно, необходимо подключить их к щиту.

Схема щитка в гараж: проектирование

Для правильного соединения всех компонентов, которые расположены внутри щитка, понадобиться изучить схему подключения. При схематическом составлении плана подключения необходимо учитывать и то, что все будет объединяться через предохранители.

В качестве предохранительных элементов применяют авто-выключатели АВ, которые будут выключать электричество при перегрузке. Для разработки схемы подключения необходимо определить тип используемого автомата. Выбор его зависит напрямую от того, какой будет основная питающая сеть. При однофазной системе напряжения ставится автомат на 220 В, а при трех фазах — на 380 В. Если в гараже будут часто проводить сварочные работы, лучше сразу делать трехфазную сеть.

Помимо данной разработки, на схеме показывают место размещения всех розеток и светильников. Они подключаются посредством установки в схему общего автомата.

Схема подключения элементов управления коробки

Схема подключения приборов внутри щитка следующая:

• от местного столба прокладывается линия с тремя жилами. Заводится она по спец каналу и заводится вовнутрь щитка. Для каналов, по которым ведутся электрокабели используют трубы из металлопластика;
• во внутренней части щитка, на монтажных планках, подключаются блок предохранения УЗО, КЗ и электросчетчик. После чего монтируется подрозетник, вентиляция и осветительные приборы;
• приборы соединяются в одну цепь последовательно с помощью колодок, после чего подсоединяются к силовым проводам потреблением не больше 25 А.

Сборка электрощитка

Сборка электрощитка проходит в несколько этапов.

Маркировка и размещение автоматики	В основном в электрощитах приборы устраиваются на специальных DIN-рейках, чтобы они были установлены статично и не “ездили”, используют спец ограничители.
Подготовка соединений	Провода необходимо зачистить от изоляции и продеть НВШИ, которые потом спрессовывают. Гребенка для включения автомата и УЗО обязана быть одной и той же марки, как и приборы. Клеммы приборов надо крепить крепко, иначе они греются, и портится изоляция.
Скрепление деталей	На данном этапе электроавтоматика соединяется с УЗО, УЗМ и прочими комплектующими.
Проверка	Щит в гараже необходимо непременно протестировать, дав напряжение на автомат либо рубильник. В конце установки необходимо отметить все рубильники.

1. Установка корпуса. Выбор технологии установки зависит напрямую от типа проводки. Если она открытая, то надо пользоваться подвесным методом, при котором электрощит крепят к стене на высоту до метра. Если прокладка проводов делается в стене, то щиток топят в стену.
2. Подключение счетчика. После установки щита выполняют подключение счетчика. Большинство компаний требуют, чтобы щитовую подсоединяли в сеть напрямую. Это не даст возможность воровать электричество.
3. Установка автоматов подключают к щиту, чтобы самостоятельно можно было отсоединять от электролинии.

Правильное начало половина дела, или определяем цели

Для начала придется подумать над несколькими вопросами. Первый и основной: целевое назначение гаража. Поверьте — от него значительно зависит диапазон необходимого оборудования и «начинка» в электрическом щитке.

Как правило, гараж строят исключительно для хранения автомобиля, но в некоторых случаях еще и как мастерскую, в которой, например, столярничают или включают сварку. Для выполнения различных задач актуально принципиально разное оборудование. Что, соответственно, вносит коррективы в проводку.

Допустим, первый вариант: гараж как место парковки автомобиля и при необходимости проведения мелкого ремонта. Здесь нет потребности в большом количестве точек подключения техники (в том числе особенно мощной), ярких лампах. Но и слишком аскетичный подход не вариант, полутемный гараж еще никому не добавлял удобства. Потому пригодятся минимум пара светильников и несколько розеток (часто группа возле входа и над верстаком или возле стеллажей).

Во втором случае рассматривайте потребности в розетках и освещении индивидуально, всего должно быть в достаточном количестве для удобного выполнения запланированных работ. Допустим, время от времени Вы планируете пользоваться сварочным аппаратом. Тогда предусмотрите отдельный электрический контур для него с отдельным автоматическим выключателем категории D (для электродвигателей). Как самостоятельно рассчитывать номиналы необходимых автоматов (чтобы купить правильные или проверить электрика), мы обязательно рассмотрим в статье ниже.

Не забудьте про освещение смотровой ямы и/или погреба, если таковые предусмотрены как часть гаража.

Для этих участков целесообразно приобрести специальные противоударные светильники с крюком для подвеса — например, серии УП-1Р от IEK

Внимание: если влажность в яме высокая, ставьте низковольтные плюс понижающий трансформатор. Безопасность на первом месте

Т.е., на подготовительном этапе определите свои потребности. А дальше действовать придется по тому же принципу, что и для жилых помещений, но с рядом поправок. Одна из основных — способ монтажа электропроводки.

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки

При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники

Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=”video” >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=”video” >

itemprop=”video” >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения. Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

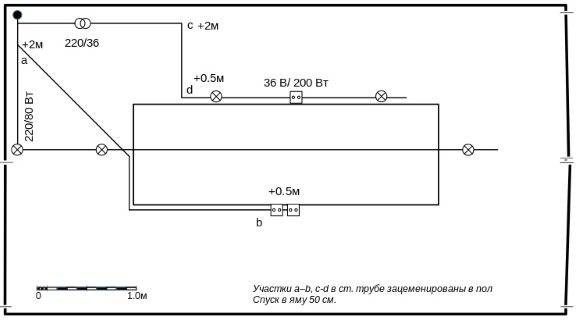

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Монтаж электрощитка в гараже

Электрощиток в гараж — это уже не что-то из ряда вон выходящее, а обычная практика. В наше время эти нехитрые приспособления уже есть практически у каждого. Уже давно канули в лету те года, когда гараж был просто помещением, служившим для размещения и сохранности автомобиля, тем самым препятствуя воздействию на него негативных погодных условий. В современном мире гараж уже стал более похожим не на хранилище для авто, а на своеобразную мастерскую, в которой мужчины проводят огромное количество времени. Этому способствует низкая стоимость электрической энергии.

Согласно обязательным и общеизвестным правилам установки электрического оборудования каждый потребитель электроэнергии должен подключить электроснабжение гаража через устройство учета энергии, дополнительно осуществляется включение в цепь устройств электрозащиты. Обеспечивается это путем установки распределительного щитка, который более известен под названием электрический щиток.

Установка распределителя — это достаточно легкое занятие, поэтому установить электрощиток собственноручно не составит никакого труда. Первым делом, начиная монтаж электрощитка своими руками, необходимо определится со списком оборудования, которое предполагается использовать в гараже.

Схема электрощитка может при подключении включать в своем составе клеммы для следующих компонентов:

• сигнализация;
• электрические инструменты;
• вентиляция помещения;
• различные бытовые приборы;
• освещение.

После того как хозяин определился со списком оборудования, которое предполагается использовать в гараже, можно приступать непосредственно к проектированию схемы электрощитка. Первым делом необходимо правильно рассчитать максимальную нагрузку на электрическую систему, чтобы в случае необходимости использования мощного прибора можно было своевременно отключить от сети менее мощное оборудование.

Во время проектирования схемы электрического щитка необходимо учитывать требование наличия у используемых приборов заземления, приборы без заземления использовать запрещено. Для защиты потребителей от перегрузок и замыканий все приборы должны подключаться через устройства автоматической защиты.

Такими приборами защиты являются специальные автоматические выключатели

Кроме распределителей, нужно обратить внимание на вводный автомат

Выбирать его нужно в зависимости от типа питающей сети: если к щитку подводят однофазный, то автомат на 220 В будет самым оптимальным, в случае с трехфазным — 380 В.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным

Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Подбираем сечение меди

Привычные рекомендации по подбору кабелей и автоматических выключателей на контур выглядят так:

1. освещение – кабель сечением 1,5мм2, автомат 10А,
2. розетки – кабель 2,5мм2, автомат 16А.

Можно и так, но лучше найти и использовать резервы и сэкономить, нисколько не потеряв в качестве и надежности. К тому же это легко.

Рационализируем линии освещения

Вряд ли Вы поставите в свеженький гараж раритетные и весьма прожорливые лампы накаливания. Скорее всего, свет в помещении будут давать светодиодные светильники. Они же – сверхэкономичные и маломощные.

Например, два линейных мощных LED-светильника по 32Вт (т.е. общей мощностью 64Вт). Необходимое сечение кабеля для их питания легко вычислить по формуле: I(А) = S (мм2)×10.

Посчитаем для нашей мощности 64Вт: 64Вт/220В = 0,29А; 0,29А/10 = 0,029мм2; всего 0,03мм2.Так есть ли смысл тратиться на 1,5мм2? Даже провод вдвое тоньше, на 0,75мм2, обойдется раз в 7-8 дешевле при том, что обеспечивает 25-кратный запас: 0,75/0,03 = 25 раз. Так что смело покупайте для освещения медный провод сечением 0,75мм2.

Заодно не мешает проверить уровень освещенности

Это сделать несложно, зная площадь помещения и технические показатели светильников. Так, стандартные габариты частного гаража 4×6 метров при высоте 2,5 метра, т.е. его площадь составляет 24м2.

Простой расчет количества светильников состоит из двух шагов:

1. вычисление требуемого светового потока;
2. вычисление требуемого количества ламп.

Необходимая величина светового потока в люменах (Лм) рассчитывается с помощью формулы

Световой поток = N×S×H, где:

• N – норма освещенности рабочих поверхностей согласно ДБН В.2.5-28-2006 (для нашего примера возьмем 200 люкс (Лк), так как для складских помещений стандартом рекомендовано от 50 до 400Лк, а при отсутствии необходимости в сверхточных зрительных работах значения 200Лк вполне достаточно),
• S – площадь помещения (в м2),
• H – поправочный коэффициент на высоту потолков (для 2,5-2,7м равен 1,0).

Итак: световой поток = 200Лк×24м2×1 = 4800Лм. У выбранных нами для примера светильников световой поток составляет 2400Лм. Их необходимое количество: 4800/2400 = 2шт.

Вывод – мы правильно выбрали и сами источники света, и их количество.

Переходим к кабелю для розеток

По тому же принципу проверим потребность в сечении 2,5мм2. Бытовые розетки накладного монтажа рассчитаны максимально на 16А. Это 3,5кВт мощности подключаемой техники: U = I×R = 16×220 = 3500Вт.

Как правило, в стандартном гараже, где только хранится автомобиль и проводятся мелкие работы, более мощную технику и не включают. Какой кабель нужен для 16-амперной линии? Помним: I(А) = S(мм2) × 10,отсюда S(мм2) = I(А)/10 = 16/10 = 1,6мм2 (или просто переставить запятую на один знак влево). Т.е., вполне хватит медного кабеля 1,5-2мм2. Но, если хотите перестраховаться, купите стандартный 3×2,5мм2.

Сечения кабельных линий определили, маршруты контуров проложили, каждый промаркировали, метраж подсчитали – пора приступать к формированию наполнения щитка.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
