Как выбрать циркуляционный насос для отопления Wilo: инструкции, отзывы, характеристики

Области использования и основные особенности “Вайло Стар”

Wilo – циркуляционный насос, который поставляется к продаже в разновидности WILO Star. Это оборудование имеет мокрый ротор и резьбовое соединение, которое принято использовать в системах водяного отопления и теплых полов. Эксплуатируется данное оборудование еще и в промышленных циркуляционных установках, в системах кондиционирования, а также системах подачи холодной воды.

Мокрый ротор исключает перегрев двигателя. Насос обладает выбором ступени частоты вращения, что гарантирует возможность согласования мощности. Установить такие агрегаты довольно просто, осуществляются подобные работы благодаря отливу под ключ. Насосы обладают двигателем, который устойчив к блокировкам. Съемный кабельный ввод обеспечивает возможность двухстороннего подключения. Нельзя не отметить еще и упрощенный электромонтаж. Использовать оборудование можно при широком диапазоне температур жидкости, он изменяется от -10 до +110 °С.

Типы насосов по количеству скоростей

В конструкции каждого насоса предусматривается определенное число скоростей. От этого параметра зависит производительность оборудования. Изделия от WILO бывают одно- и многоскоростными, что позволяет подобрать изделие для конкретной системы.

Односкоростные

Такие модели не регулируются по скорости функционирования. Если их включить, работать они будут только на максимальной мощности. Данные изделия наиболее простые с технической точки зрения и доступные, так как в конструкции отсутствуют дополнительные элементы — регуляторы. Вариант удобен в тех ситуациях, когда насос должен функционировать на максимальной мощности — как правило, это часто встречающиеся случаи, поэтому такие изделия пользуются большой популярностью.

Многоскоростные

Благодаря наличию нескольких скоростей пользователь может выбрать интенсивность работы насосного оборудования. Например, в некоторых ситуациях не обязательно, чтобы прибор работал на полную мощность, и выставляется сниженная скорость. Это приводит к экономии электроэнергии и меньшему износу рабочего механизма.

Современное оборудование может иметь 3 и даже 4 скорости, поэтому пользователь сам принимает решение, в каком режиме насос будет работать. Большее количество скоростей не встречается.

Достоинства устройств

Благодаря особым свойствам насоса Wilo значительно возрастает коэффициент полезного действия системы отопления. При этом можно применять тонкие трубы, что, в свою очередь, способствует уменьшению затрат на материал и топливо. Также при использовании насоса уменьшается объем углекислого газа, который выбрасывается в атмосферу, а ежесуточное потребление электрической энергии — не более 250 Вт.

У насосов Вило есть множество положительных свойств.

Во время работы рабочая часть насоса постоянно омывается перекачиваемой жидкостью, благодаря чему отсутствует необходимость в проведении регулярного технического обслуживания агрегата

Самые важные из них следующие:

  1. После испарения воды отсутствуют тепловые потери.
  2. Работой системы можно управлять автоматически. У устройства есть жидкокристаллический экран, встроенный термостат и другие элементы, позволяющие осуществлять контроль. Можно также вручную переключать скорость вращения рабочего вала.
  3. По сравнению со многими циркуляционными насосами других марок, устройства Wilo довольно компактны и поэтому не занимают много места.
  4. У мотора и ротора есть система многоступенчатой защиты, которая способствует предотвращению выхода из строя по причине резких скачков напряжения в электросети.
  5. Мотор работает бесшумно, благодаря чему устанавливать устройство можно в жилых домах.

Применяются насосы Wilo в небольших помещениях площадью в несколько сотен квадратных метров. Подбор проводится по таким параметрам, как мощность, объем циркулируемой воды, площадь помещения и высота напора. Последний параметр является самым важным.

Как отличить оригинальный насос от подделки, вы сможете увидеть в следующем видео:

Виды насосов марки Wilo

Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.

Сейчас многим известно, что установка насоса в индивидуальную систему отопления с естественной циркуляцией позволяет не только намного улучшить качество отопления, но и еще дополнительно значительно сэкономить на потреблении природного газа или другого вида топлива.

Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.

Выпускаются насосы двух видов:

  • с сухим ротором;
  • с мокрым.

В чем же принципиальное отличие?

Насосы с сухим ротором

Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.

Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.

Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.

Показатели оборудования:

  1. Большой уровень КПД – более 80%;
  2. Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
  3. В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
  4. Тип соединения с трубопроводами, как правило, фланцевое.

Насосы с мокрым ротором

Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).

Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.

Показатели оборудования:

  1. Практически бесшумная работа;
  2. Имеет компактное исполнение;
  3. Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
  4. Большой срок работы;
  5. Практически не требует обслуживания.

Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.

Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.

Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

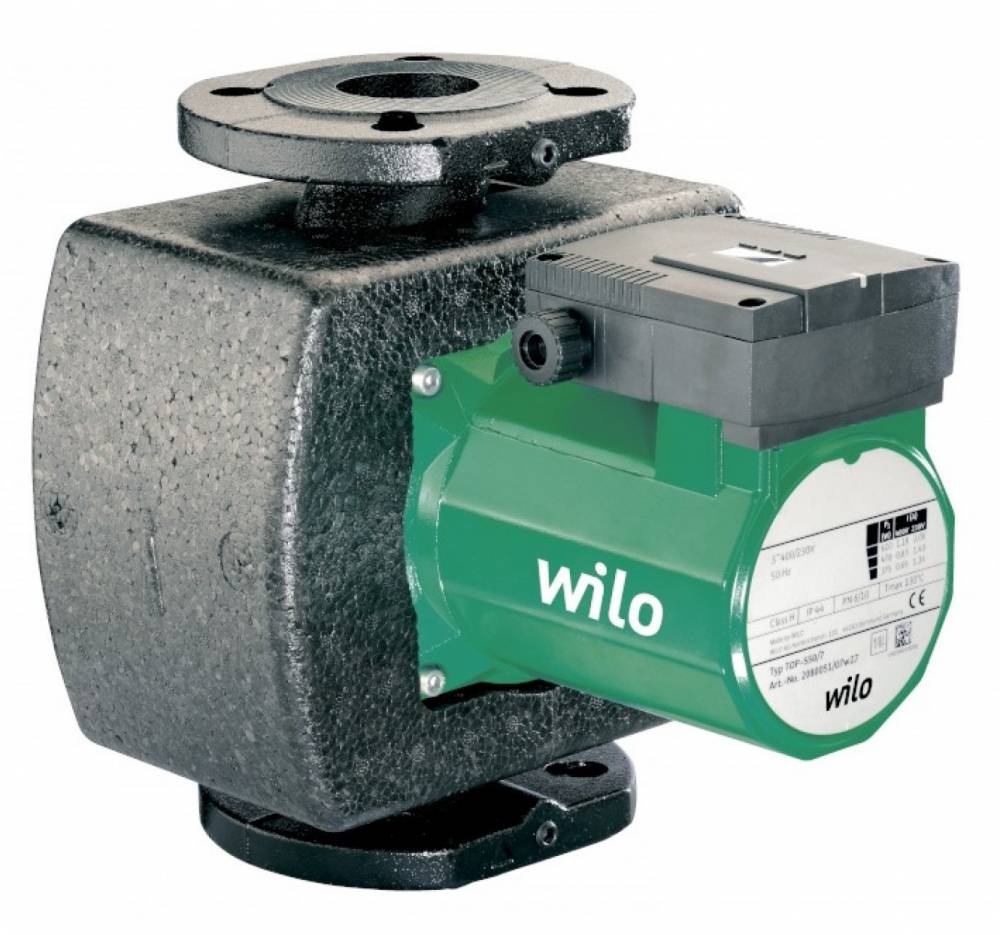

Краткая характеристика насосов серии Wilo-TOP-S

Если площадь отапливаемого помещения находится в пределах 1400 кв. м, то для нормального функционирования отопительной системы понадобится использовать агрегат серии Wilo-TOP-S, оснащенный двух или трех ступенчатым переключателем частоты работы двигателя. Запитка устройства может производиться от сети с напряжением 230 или 400 вольт. Количество оборотов двигателя может регулироваться в пределах от 1600 до 2850 в минуту.

Циркуляционный насос для отопления серии Wilo-TOP-S 11 рассчитан на производительность 11 м.куб. жидкости/час, он может создавать напор до 11 м. Температура теплоносителя в системе может быть от -10 до +130 град. по Цельсию, а окружающей среды — до +40. Монтаж этого вида устройств аналогичен тому, какой рекомендован для Wilo-Star-RS.

Насос «сухого» типа

В данном случае вода не попадает на ротор: он отделен от электродвигателя защитными кольцами.

Насосы «сухого» типа имеют свои подвиды:

Консольные циркуляционные насосы имеют всасывающий патрубок на наружной стороне.

Нагнетательный насос имеет всасывающий патрубок внутри устройства.

Вертикальные устанавливают, если есть необходимость перекачивать большой объем воды. Он имеет патрубок, который расположен по вертикальной оси. Электродвигатель у таких типов насосов расположен не вертикально, а горизонтально, что и придает ему больше мощности.

В блочных поступление воды производится по осевому направлению, а выходит она уже по радиальному направлению.

Схема насоса «сухого» типа

Две основные характеристика циркуляционного насоса

С длинном списке, технических характеристик тепловых насосов есть две основные. Это диаметр труб подключения и мощность «ускорителя». Эти две цифры считаются определяющими и указываются в наименовании.

Диаметр труб подключения

Важнейший параметр для монтажа насоса, особенно с уже смонтированные системы отопления. Это числовое значение, указанное в миллиметрах и показывающее диаметр труб отопления, которые можно подключить к патрубкам входа\выхода.

Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой

Мощность

Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

В маркировке насосов Grundfos мощность указывается в метрах, умноженных на 10 или атмосферах умноженных на 100. То есть, Grundfos с возможностью поднять воду на 5 метров (напором 5 метров), в маркировке получит цифру 50 или 0,5 атм. (атмосфер).

Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.

В маркировке Wilo мощность указывается, просто в метрах.

Пример: Grundfos UPS 25 40 (130 мм), означает, что диаметр труб подключения 25 мм (1/2 дюйма), напор 4 метра. 130 это монтажная длина установки.

Квалифицированная установка

Квалифицированная установка системы насосов сертифицированным работником или специализированным предприятием помогает избежать множества проблем, защищает вашу питьевую воду и предотвращает загрязнения. Предприятие, выполняющее установку, при проведении работ должно использовать только такую продукцию, которая имеет знак соответствия нормам, полученный от аккредитованной сертификационной организации. И вы не ошибетесь, если выберете продукты от компании Wilo.

Наши советы

  • Поручайте работы на своем водопроводе питьевой воды только специализированным предприятиям.
  • Бережное и рациональное обращение с теплой водой экономит время и энергию.
  • Чтобы беречь и сохранять наши запасы питьевой воды, никогда не сливайте ядовитые вещества или отходы в канализацию.
  • Ремонт капающего крана не только сбережет нервы, но также снизит ваши расходы и станет полезным вкладом в рациональное использование ресурсов. За год через капающий кран может вытекать более 1000 литров питьевой воды.
  • Если вы долго не пользовались трубами и в них застоялась вода, ее можно без проблем использовать для полива цветов.

Wilo циркуляционные насосы с патрубками в линию «ин-лайн» для промышленного применения .

Циркуляционные насосы серий с патрубками в линию «ин-лайн»применяются для отопления, горячего и холодного водоснабжения, кондиционирования.

Центробежные циркуляционные насосы с «мокрым ротором» характеризуются

  • широким диапазоном характеристик
  • возможностью оптимального выбора
  • возможностью перекачки различных сред

WILO-DPL

WILO- IPN, — DPN, — IPL, — DPL имеют следующие характеристики

Подача

до 250 м³/ч

Напор

до 70 м

Температура перекачиваемой среды

до 120 °С

WILO — DPL

Особенности и сферы эксплуатации насосов «Wilo»

  • износостойкие детали;
  • автоматизированный процесс сборки и контроля за качеством;
  • сертифицированность готовой продукции;
  • развитая сеть сервисных центров, охватывающая всю Евразию;
  • энерго- и ресурсоэффективность;
  • возможность ремонта своими руками;
  • экологичность.

 Применение насосов «Вило» в:

  • отопительных контурах;
  • питьевом и коммунально-бытовом водоснабжении;
  • удалении сточных вод;
  • дренаже жилых и производственных помещений;
  • строительной отрасли;
  • ирригационных целях.

Классификация насосов «Wilo»

Все многообразие насосных установок от данного бренда по целевому предназначению делится на несколько групп:

  • циркуляционная техника – монтируется в отопительные контуры, системы кондиционирования. Служит для повышения теплоотдачи за счет ускорения перемещения теплоносителя;
  • скважинные агрегаты — насосы «Вило», рассчитанные на погружение в подземные источники различной глубины;
  • дренажные насосы, которые работают с водой различной степени загрязненности. Производят осушение затопленных подвалов, выгребных ям и пр.;
  • фекальные агрегаты – в отличие от предыдущего класса, легко пропускают сквозь твердые и полужидкие частицы, и в зависимости от модели – еще и измельчают до определенной фракции. Идеальное решение для заилившихся колодцев, септиков, канализационных узлов;
  • повысительное оборудование – за счет увеличения давления в водопроводном контуре (обычно для холодной воды) повышает напор воды.

Рассмотрим некоторые известные модификации насосов «Вило» и их характеристики.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

1 Линейка Star: общее описание

Для домашнего пользования компания Wilo представляет линейку Star. Продукция этой линейки применяется в системах отопления, в циркуляционных системах, в системах подачи холодной воды и в кондиционировании. Насосы разработаны таким образом, чтобы их было удобно размещать в частных домах и просто эксплуатировать. Для этого упрощена монтажная часть устройства, которая состоит всего лишь из двух отверстий для крепежа и провода питания. Минимум режимов работы предназначен для удобства настройки изделия простым пользователем.

Циркуляционный насос Wilo Star RS 25/8-180

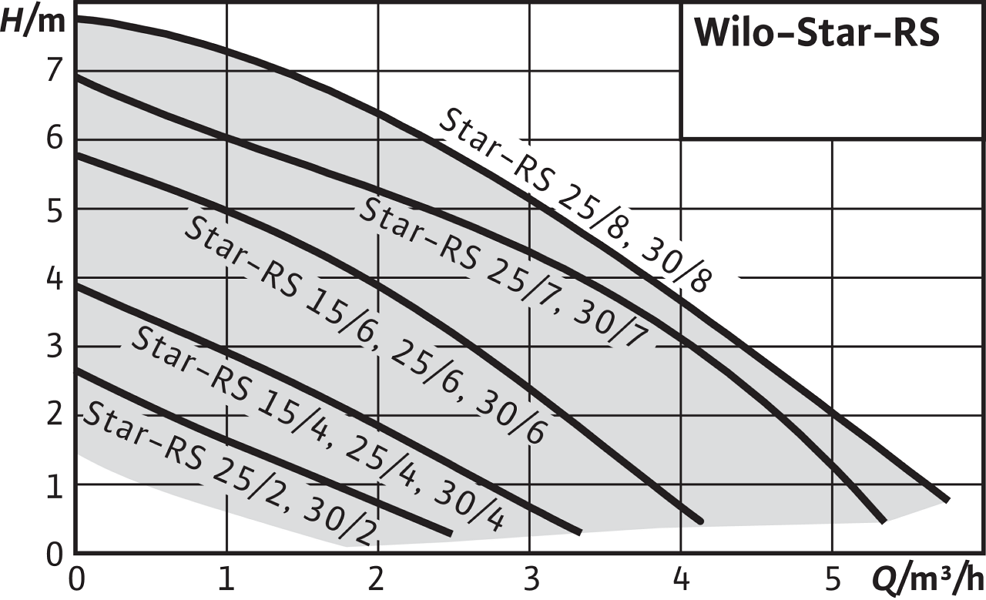

1.1 Особенности линейки Star

Линейка Star предназначена для нагнетания давления воды в частных домах в различных системах. У этой продукции есть два основных отличия: циркуляционный тип работы и мокрый ротор.

При циркуляционном принципе работы вода с помощью насосной системы забирается с одного концы трубопровода и нагнетается в другой. Система состоит из ротора, электродвигателя и стартера.

Под термином «мокрый ротор» подразумевается, что ротор напрямую касается жидкости, которую насос перекачивает. Отсек, где располагается электродвигатель, при таком устройстве надёжно загерметизирован. Смазывание движущихся частей с таким ротором происходит за счёт воды, перекачиваемой насосом.

1.2 Плюсы и минусы технологий линейки Star

Технология Star имеет следующие плюсы:

  • тихий режим работы;
  • минимум технического обслуживания;
  • идеально подходит для небольших водных систем;
  • экономное энергопотребление;
  • маленький вес;
  • простота в ремонте;
  • лёгкое изменение настроек.

Но при всех этих плюсах продукция Star обладает следующим минусом – маленький КПД.

Технические характеристики циркуляционных насосов Wilo

Перечислим линейки и серии циркуляционных насосов Вило:

  • Star (RS, RSD, Z идр).
  • Yonos (PICO, MAXO идр).
  • TOP (Z, D, S идр).
  • Stratos (PICO,ECO-ST идр).

Ниже рассмотрим подробнее характеристики каждой из представленных серий.

Star

Отопительный насос с мокрым ротором. Температура теплоносителя – до 110 °С, 3 ступени для регулировки мощности. Клеммная коробка имеет 4 варианта расположения. Быстрое подключение при помощи пружинных клемм. Звук работы – до 34 дБ. Подшипники графитовые, а вал – из нержавейки. Устойчивы к сухому ходу.

Популярная модель: WILO Star-RS 30/7. Чугун. Перекачивает 5 м3 за час. Напор – 6,8 м. Вес 3,6 кг. Цена – 6,7 тыс. руб.

TOP

Серия мокрых циркуляционных насосов, мощностью 110 – 245 Вт.

Температура работы от -30 до +130 °С.

Расход: 6 — 14 м3 за час, напор – 4 м – 7 м. Вес – от 4 до 8 кг. 3 скорости вращения (ручное переключение).

Популярная модель — Wilo Top-RL 25/7.5 (стоит 11 тыс. руб.)

Stratos

Универсальный насос в бронзовом корпусе, способный работать и в отопительной, и в водонапорной системах и в кондиционировании. Рассчитан на длительную работу, снабжён системами, позволяющими экономить (относительно других моделей).

Фронтальная панель управления. Частотный преобразователь, дистанционное управление. Мощность от 100 до 650 Вт. Обороты от 950 до 4800 в минуту. Расход – от 11 до 41 м3 за час. Напор – 7 – 12 м. Вес от 4,5 до 31 кг. Рабочее колесо полифенилсульфидное, подшипники – графитовые, вал – нержавеющий.
