Как сделать фронтон крыши деревянного дома

Как сделать фронтон крыши

Время возведения фронтона крыши – не играет существенной роли. Вы можете сложить его как до, так и после возведения кровли.

При первом варианте, будут отсутствовать помехи со стороны кровельной конструкции. Каждый вид мансардной крыши предполагает свою технику возведения, а, следовательно – и свои трудности. Помните, что прежде чем укладывать стропила на фронтон, нужно первым делом обустроить его по всем параметрам.

При уже готовой крыше, фронтоны возводятся на ограниченных участках, например, чердаках

При этом очень важно не совершать каких-либо ошибок. Если же вы планируете обустроить габаритный фронтон или планируете заливку по верхней части пояса арматуры, то создавайте фронтон в срочном порядке

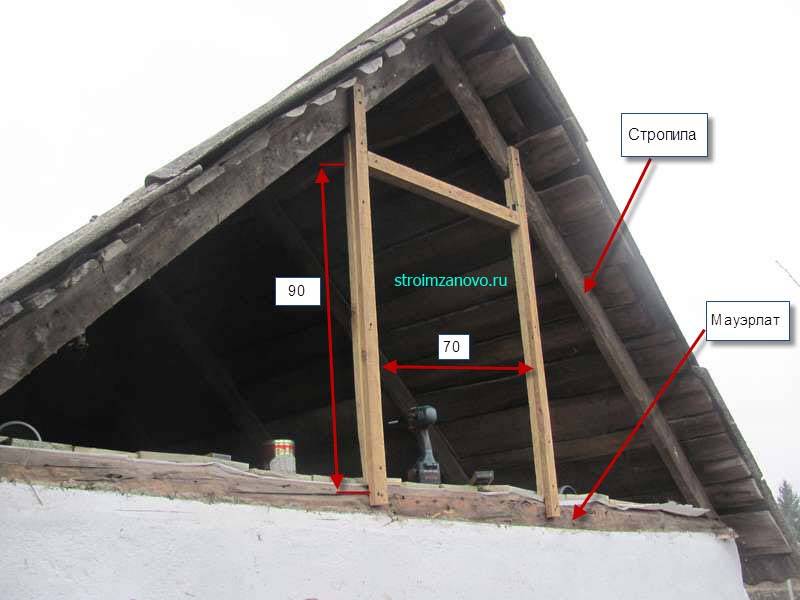

Как известно, стропила расположены на мауэрлате в обоих направлениях. Именно поэтому этот элемент должен быть достаточно жестким по всей своей площади.

Вслед традициям деревянного зодчества

Что же касается выбора самого декора, отметим следующее. Издавна домовая резьба на Руси представляла собой в основном кружева и символы. В каждом элементе украшения фронтона закладывались образы луны и солнца, вселенной, звезд, и богатства природы

Но важно во всем этом хоть немного разбираться

Для начала давайте разберемся, из каких основных элементов состоит украшение фронтона в этническом русском стиле:

Фриз – это арочный или прямой резной бордюр, который крепится на крышу прямо над крыльцом, веранды или террасы. Узоры у него чаще всего геометрического стиля, но вполне допустимы цветочные мотивы.
Треугольник, либо кронштейн, – это треугольный резной элемент, которым обычно украшают стык опорных элементов крыши прямо над крылечком или террасы дома. По правилам, кронштейн должен дублировать резьбу на фризе или бордюре. А иногда, ажурное украшение как бы спускается по стенам или столбам фронтона вниз.
Крылья – это боковые резные элементы двускатных кровель, которые сочетаются с такими же резными фронтонами. Они могут выступать за пределы торцов или же быть направлены внутрь.
Еще один декоративный элемент, который монтируется по периметру окон или дверных проемов – это наличники. Благодаря им весь экстерьер фронтона выводится в единое целое.
Кайма, или юбка – это широкая резная полоса, которая прибивается на край крыши дома прямо над фронтоном. Кроме своего основного назначения как украшения, еще служит небольшим балансом.

Немного подробнее расскажет эта иллюстрация:

Причем, что интересно, деревянное кружево было у обычных крестьян, на каждом доме, в то время как за океаном такая привилегия была только у богатых домовладельцев.

Уже в ХХ веке на Руси строились прекрасные жилые постройки из дерева, фронтоны которых украшались резными наличниками. С того времени осталось много сведений о так называемых «ансамблях» рубленных домов, вышки, которых были подлинными произведениями искусства. Особенно отметился деревянный двор княгини Ольги, наверняка вы о нем слышали.

А все потому, что наши предки хорошо осознавали удивительные свойства древесины. Этот материал придает ощущение жизни, служит проводником между человеком и природой, как верили когда-то. Неспроста Русь в древние времена называли деревянной. Ведь на то время практически все села и деревни располагались в лесистых местах по берегам рек и озер. Стоит также отметить, что и древесина тогда была самым доступным материалом. Но и до сегодня русское деревянное строительство остается образом гения мастеров.

Как тогдашнее украшение фронтонов выглядело на практике? Доска, которую размещали вдоль ската фронтонов, частично закрывала концы стропил, а с другой стороны служила определенным украшением. Причем обычно эта доска была сделана из камня, и, что интересно, именно на фронтоне еще нередко размещали акватории – небольшие по размеру статуи.

Кстати, до сих пор можно увидеть, как раньше украшались фронтоны домов в России. Где? В современном Томске, например, у хорошо сохранившихся домов время от времени реставрируются архитектурные фишки тех времен. Это украшения фронтонов с геометрическими, растительными и аморфными мотивами, которые ко всему еще и сплетаются. А перед ними – много мифических существ и, конечно, солнышко с цветами.

Выбирайте, что вам по душе:

Используемые материалы

Строители нередко сталкиваются с такой проблемой, как образование трещин и даже обрушение щипцовых стен, что может быть следствием применения легких материалов. Благодаря прекрасным теплоизоляционным характеристикам они обрели широкую популярность, но в результате их применения постройки оказываются неприспособленными к значительным ветровым нагрузкам.

В старых зданиях материалом для стен служил кирпич. Их толщина составляет 38-41 см, в отдельных случаях – 25-27 см. Кроме того, в них применялись конструкции для дополнительного укрепления (пилястры, карнизы), при этом плотность материала для щипцовых стен достигала 800 кг/м.

Что касается современных построек, при их строительстве часто создаются двухслойные стены, несущая часть которых образована ячеистым бетоном или блоками на основе поризованной керамики. Толщина подобных конструкций бывает в пределах 25 см. Постройки с однослойными стенами отличаются большей прочностью, поскольку в этом случае толщина стен достигает 36-44 см.

Максимально прочными являются здания с трехслойными стенами. Их отличительной особенностью является повышенная устойчивость к ветровым нагрузкам, а толщина стен в основном бывает от 39 до 54 см.

Обшивка фронтона с помощью сайдинга

Сайдинг из ПВХ изначально разработан специально для обустройства фронтонных стенок и облегчения нагрузки на них. Материал характеризуется высокой устойчивостью к любым погодным условиям и к атмосферным осадкам. Укладывается сайдинг довольно быстро и несложно.

Существует огромный выбор различных вариантов отделочного сайдинга для фронтонов. Он может быть выполнен в виде тесовой доски, бревна, кирпича и каменной плитки. Панели очень прочно и удобно стыкуются между собой, что способствует ровному рисунку без разрывов и смещений. Также отделка фронтонной стенки сайдингом не занимает много времени и не требует большого количества рабочей силы.

Многие профессионалы считают, что сайдинг из поливинилхлорида совмещает в себе все лучшие технические и технологические качества отделочных материалов. Ведь он легок и в то же время прочен, отлично стыкуется, стоит не дорого, а срок его службы может составить до 40 лет. Ещё один плюс заключается в том, что сайдинг может применяться для работ по реконструкции и ремонту старых зданий. К тому же виниловый сайдинг часто используется и для полной отделки дома, а не только фронтона.

ПВХ сайдинг – практичное и долговечное покрытие для фронтонной стенки Источник housechief.ru

Соединяются панели между собой прочными защёлками, которые располагаются на длинных сторонах сегментов. К каркасу же сайдинг фиксируется гвоздями или саморезами.

Для того, чтобы соединить все составные части с углов, используется дополнительная фурнитура в виде соединительных, стартовых или финишных профилей, молдингов, угловых замков и околооконных планок

При покупке соединителей обязательно стоит обращать внимание на то, чтобы они были совместимы с данным видом сайдинга

В качестве стартовой рейки для виниловой обшивки используется специальный фланец с вытянутыми отверстиями для крепления к обрешётке. Иногда на нём есть сверху дополнительный загиб, который нужен для того, чтобы придать жёсткость всей системе.

Благодаря особым замкам, швов на поверхности ПВХ обшивки совсем не видно Источник grandline.ru

Лицевая часть панели сайдинга называется форм-фактором. Она имитирует какой-либо материал. Также бывают модели этого материала, имеющие вид, характерный сразу для нескольких покрытий. Чаще всего их составные части более широкие.

Видео описание

Видеоролик содержит подробный рассказ об особенностях отделочных работ с использованием винилового сайдинга:

Установка вертикального сайдинга на фронтон кровли предполагает дополнительные трудозатраты, потому что при таком способе укладки сложнее достичь идеального результата.

Вертикальную установку винилового сайдинга следует производить в следующем порядке:

По краям фронтонной стенки закрепляются угловые планки.
Из вершины стропильной системы опускается отвес, необходимый для того, чтобы обозначить центральную ось.
По этой линии устанавливается Н-профиль.
С определённым заранее шагом крепятся другие пластины, параллельные центральной.
Далее начинается монтаж панелей, при этом первые сегменты устанавливаются в углах конструкции.

В конечном итоге должна получиться такая вертикальная обшивка Источник bg.decoratex.biz

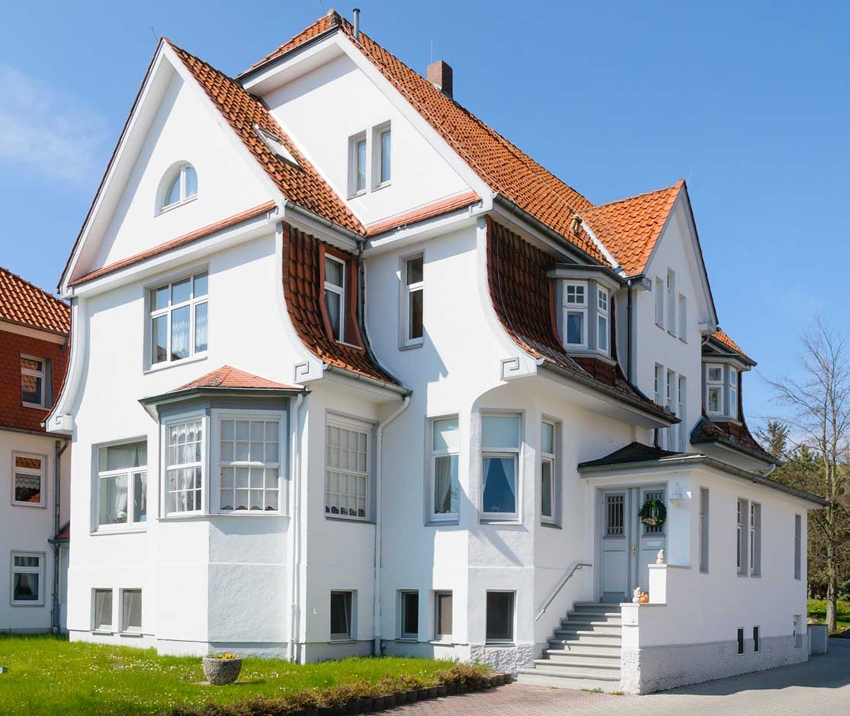

Фронтоны домов: фото вариаций оформления

На сегодняшний день существует множество способов обустройства и вариантов декоративной отделки фронтонных плоскостей. Безусловно, решение во многом зависит непосредственно от того, каким образом хозяева планируют использовать пространство, расположенное под крышей

Однако необходимо принимать во внимание, из каких именно материалов предполагается конструирование коробки здания и кровли

Как сделать фронтон крыши? Зачастую его выполняют в виде:

сборного каркаса из деревянных реек с укладыванием теплоизоляционного слоя и наружной облицовкой вагонкой либо сайдингом;
кирпичной либо газобетонной кладки с дальнейшей отделкой поверхности цементно-песчаной штукатуркой;
кладки бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого строения.

Оформление фронтона сильно влияет на общий вид фасада здания

Просматривая многочисленные фото фронтонов крыш, можно заметить, что очень эффектным видом характеризуется здание, кровля которой состоит из 4-х двухскатных секций. В представленном случае четыре треугольника либо трапеции становятся неотъемлемым элементом фасадной части. В связи с этим для кирпичных и деревянных домов конструкция подгоняется таким образом, чтобы визуально кладка выглядела единым целым.

Монтаж фронтонных козырьков.

Козырёк, фронтон, отлив.

Для того чтобы атмосферные осадки не попадали на торцевые стены (под фронтонами), внизу фронтонов монтируются козырьки. Так как фронтона два, то и фронтонных козырьков будет тоже два.

Козырёк делается до того, как смонтирован фронтон.

Свес козырька (расстояние от стены до края козырька) выбирается таким, чтобы дождь не попадал на стены. У меня свес козырька 60см, но это маловато. Если бы я делал козырёк сейчас, то свес сделал бы порядка 80см чтобы во время дождя под козырьком можно было постоять и подышать свежим воздухом (т.е. покурить).

Рама для фронтона.

Вначале монтируем раму для окна из бруска сечением 50мм на 100мм. Пересечение брусков подгоняем таким образом, чтобы в него входила оконная рама. Размеры окна зависят от ваших потребностей. Если на чердаке будет полноценная комната, то размеры могут быть побольше. Внутренние размеры моей рамы чердачного окна: высота — 50см ширина — 85см. Просто такое окно было в наличии.

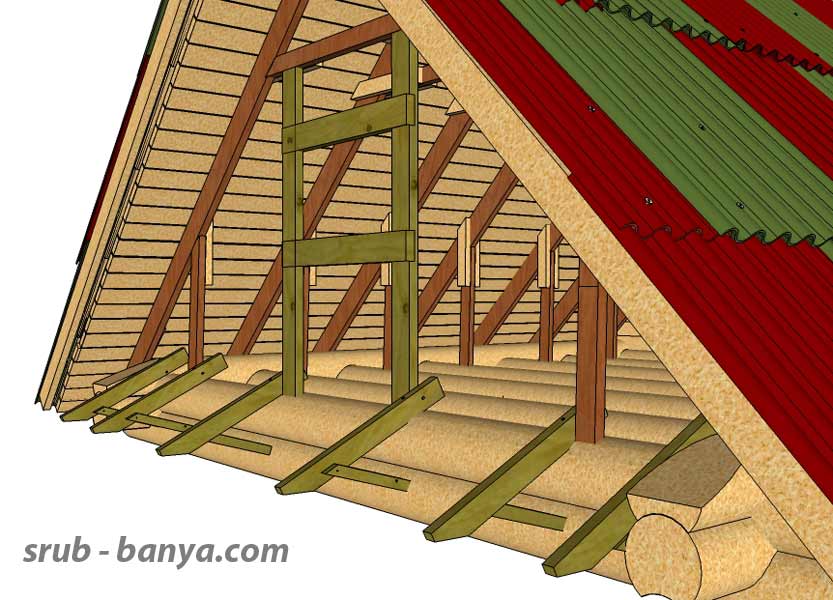

Установленные мини — стропила козырька.

Далее, из бруска 50мм на 100мм делается основание — мини-стропила козырька с подпорками (на рисунке — зелёного цвета). В моём случае длина мини стропила — 80см. Длина подпорки — 50см. Такие размеры позволяют сделать свес козырька порядка 60см. Однако, как я уже говорил, свес козырька желательно сделать побольше, 75 — 80см. Тогда длина мини — стропила составит примерно 100см.

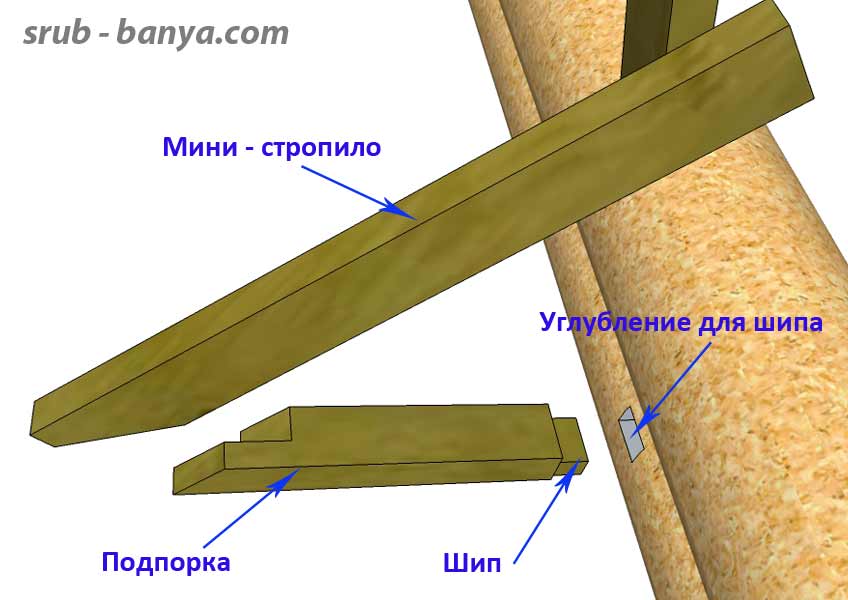

Мини — стропило и подпорка.

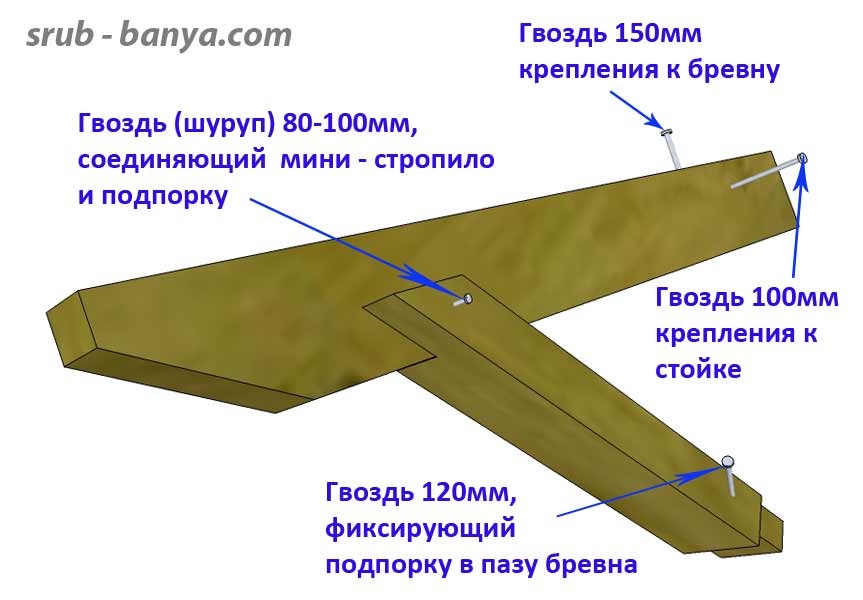

Гвозди крепления мини стропила и подпорки.

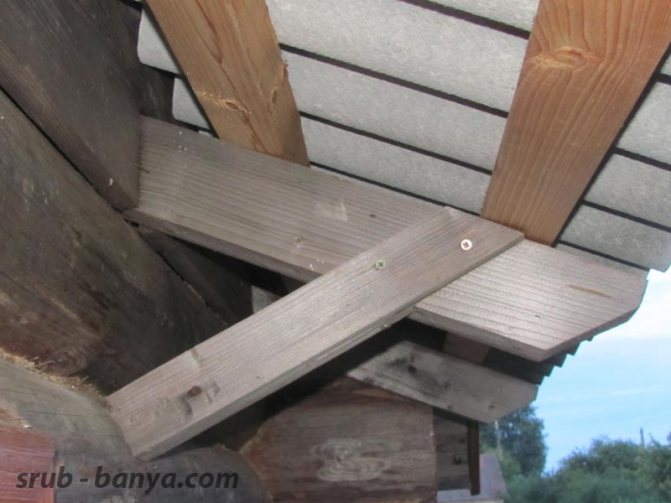

Фото мини стропила.

Конец мини стропила с обратной стороны фронтона.

Мини стропила прибиваются к верхнему бревну, к раме окна и к стойкам передней фермы. Подпорка шипом вставляется в выдолбленное в бревне углубление и фиксируется забитым наискосок сбоку гвоздём.

К верху мини стропил в два ряда, гвоздями 100мм, прибиваются бруски обрешётки. Сечение брусков желательно выбрать не менее, чем 80 на 50мм, так как по этим брускам мы будем ходить при монтаже фронтона. Расстояние между брусками 30 — 40см.

Крепление концов обрешётки.

Для прочности, концы обрешётки можно прикрутить шурупами к фронтонному свесу.

Завершаем монтаж козырьков после монтажа фронтонов.

Покрытие козырька шифером.

Прибиваем нарезанные по размеру козырька листы шифера (ондулина).

Для того чтобы влага от косого дождя или снега с фронтона не затекала под козырёк, делаем отливы из оцинкованного железа. Отлив согнут так, как показано на фотографии.

Отливы прикручиваем к фронтону и к обрешётке (через шифер) шурупами соответствующей длины (фронтон — 4мм на 25мм, обрешётка — 4мм на 120мм). Для герметичности, под каждый шуруп кладём шайбу М5 и резиновую прокладку диаметром 10 — 15мм.

Особенности конструкции

В качестве силовой конструкции лучше использовать деревянные балки.

Козырек на фронтоне является необходимым элементом, поскольку он позволяет защитить торцы несущих стен от попадания осадков, так же, как фронтон защищается кровлей. Это существенно снижает риск разрушения стены, а также повышает срок эксплуатации. При его монтаже необходимо помнить и об эстетичном внешнем виде здания. Ведь если он будет выполнен неопрятно или не под дизайн дома, то будет сильно бросаться в глаза. То, что необходимо будет сделать минимум 2 козырька для фронтона, наверное, понимают все. Ведь часто дома строят с двухскатной крышей. Соответственно здание имеет 2 фронтона.

На данный момент козырек можно сделать из множества материалов, основные из которых будут рассмотрены ниже. Важным моментом в процессе строительства является то, что несущие конструкции под козырек следует монтировать еще до начала обшивки фронтона. В противном случае его придется крепить к стенам и обшивке фронтона, что существенно снижает надежность конструкции как фронтона, так и козырька. Грамотные мастера планируют строительство козырька еще задолго до того, как будет спроектирована кровля. При этом конструкция должна обеспечивать следующие функции:

Защита несущих стен и конструкций от попадания воды.
Устойчивость и прочность конструкции под воздействием осадков и ветра.
Украшение здания. Козырек будет смотреться как «юбка», которую следует органично вписать в дизайн.
Материалы покрытия козырька и несущих конструкций должны быть прочными, обеспечивать необходимую защиту и иметь приятную форму и цвет.

Метизы используются для крепления как силовых конструкций, так и для кровельного покрытия.

Почти всегда козырек делают односкатным (реже — плоским). При этом конструкцию для монтажа козырька стараются предусмотреть заранее. В случае если навес козырька будет происходить после завершения работ на фронтоне, то козырек будет иметь меньшую прочность. Есть вероятность, что его унесет ветром или он не выдержит осадков.

В качестве силовой конструкции можно использовать деревянные балки или широкие доски, которые устанавливают либо параллельно земле (плоский фронтон), либо под некоторым углом. Ширину козырька рекомендуется подобрать так, чтобы под ним мог во время дождя стоя расположиться человек (чтобы дождь его не намочил). Для зданий с высотой стен около 3 метров ширина козырька должна составлять примерно 0,8 метра. Минимально допустимая ширина — 0,5-0,6 метра. Это позволит защитить стену от заливания. Для обеспечения необходимой ширины навеса следует заранее рассчитать длину балок несущей конструкции так, чтобы навес полностью на них лежал. При этом длина несущих балок должна обеспечивать их надежное крепление.

После того как появилось представление о том, какая конструкция должна быть у навеса, можно приступать к его созданию.

Ремонт водосточных желобов на крыше

В результате схода снега и наледи, обильных дождей и сильных порывов ветра желоба водоотводной системы могут повредиться. Самыми неустойчивыми к таким факторам являются пластиковые конструкции, более прочны металлические, но в любом случае может потребоваться ремонт системы.

Жёлоб любого типа может быть поврежден климатическими факторами

Отливы подвергаются воздействию множества факторов, а нарушение функциональности системы водоотвода требует оперативного ремонта. Распространены следующие ситуации:

Целостность и правильный монтаж отливов для крыши являются залогом хорошей защиты здания от влаги. Система желобов имеет простую конструкцию, но позволяет защитить стены, окна и фундамент от вредного воздействия воды. Регулярный ремонт так же необходим, как и правильный монтаж желобов, так как продлевает срок службы конструкции водоотвода.

READ Как установить 321 плеер

Источник

Какие же основные нагрузки принимает на себя кирпичный фронтон?

таблица расчета фронтонных нагрузок

Если во время строительства защитного фронтона не соблюдать строительные правила и технологии, то в результате вы получите плохо построенное сооружение, что может привести к негативным последствиям или даже к полному его обрушению.

В основном фатальной причиной подобных аварий – это самые элементарные ошибки, которые были допущены еще на начальном уровне постройки (неправильное проектирование защитного фронта и создание неточных чертежей) или же были допущены простейшие практические ошибки. Например, строители просто-напросто могли не учесть тот факт, что во время сильных порывов ветра или небольших ураганов, защитный фронт будет подвергаться чересчур повышенным горизонтальным нагрузкам и именно поэтому он непременно нуждается в дополнительной системе укреплений.

В процессе проектирования создания предварительного проекта обязательно нужно учесть следующие факторы:

Вычислить в среднем скорость ветра в вашем городе и районе;
Насколько высоко расположена над уровнем моря ваша постройка (это нужно для того, чтобы определить систему укреплений защитного фронта);
Насколько часто и сильно дом сопротивляется с любыми порывами ветра и другие климатические условия;

Также во время вычисления всех вышеуказанных параметров очень важно учесть, на сколько метров квадратных изменится общая геометрическое расположение и форма здания после возведения кирпичного фронта

Когда лучше строить

Если по всем вышеперечисленным вопросам вы уже расставили все точки над «И», то остается решить, когда лучше возводить фронтон, до возведения стропил или после. При выборе определенной последовательности учитывается несколько факторов. Например, если в вашем регионе преобладают сильные ветра, то возникает потребность в том, чтобы укрепить эту часть дома и использовать фронтон как опору для балок перекрытия. В таком случае, фронтон строится до возведения стропил.

Существует и другой вариант возведения фронтона с уже имеющейся стропильной системой. При таком порядке строительства шанс выполнить перекос крыши снижается. А обрешетка будет являться ограничителем при строительстве шпицовых стен.

Фронтон своими руками – возведение и фото вариантов обшивки

Пространство в верхней части фасада любого строения, которое ограничено кровлей и располагается с боковых сторон между скатами крыши или у основания карниза – фронтон. Раньше под этим термином подразумевалась только часть стены под крышей, которая выкладывалась кладкой совместно с основными стенами строения. В деревянных домах боковые части подкровельного ската, возводимые в процессе постройки, назывались щипцовыми.

В последнее время эти два термина были объединены одним словом – фронтон, под которым подразумевается любая часть стены, располагаемая по бокам чердачного помещения. При этом для его возведения может использоваться как кирпич или деревянные брусья, так и другие современные отделочные материалы.

Как возвести кирпичный фронтон своими руками

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Что это

Если посмотреть на двускатную крышу с лицевой стороны, то свес является продолжением угла наклона крыши. Она проходит по всей длине и сливается с карнизом в нижней части.

В постановлениях нет правил, строго регламентирующих размеры этой архитектурной детали. На практике ширина составляет 40-70 см.

Конструкция полки для фронтонов помогает усилить защиту от плохих погодных условий. Кроме того, красиво оформленный фронтон придает дому более элегантный вид.

Без этой архитектурной детали края крыши и размещенный там изоляционный материал могут намокнуть в плохую погоду.

Хорошо выполненный свес двускатной крыши способствует герметичности крыши.

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Как сделать фронтон крыши
