Как обозначаются розетки и выключатели на электрических схемах

Буквенные обозначения

Полная расшифровка стандартных кодов указана в ГОСТ 2.710-81. В следующем списке для примера приведена часть перечня:

  • A — лазеры, усилители;
  • B — термодатчики;
  • D — микросхемы;
  • E — лампы;
  • G — электрохимические и другие источники питания;
  • H — сигнализирующие световые и звуковые устройства;
  • K — контакторы;
  • L — дроссели;
  • M — электромашины;
  • P — датчики температуры, часы, иные измерительные приборы;
  • Q — автоматы;
  • R — постоянные и переменные резисторы;
  • S — коммутационные элементы;
  • T — трансформаторы;
  • U — преобразователи тока (напряжения, частоты);
  • V — электровакуумные и полупроводниковые приборы.

По ГОСТ 7624-55, применяют русский алфавит: Г (генератор), Л (лампа накаливания), Р (реле) и др.

Двухбуквенные коды

Увеличение количества символов позволяет точнее указать вид устройства:

  • AF — регулятор частоты;
  • BK — тепловой датчик;
  • CG — блок зарядных конденсаторов;
  • DS — микросхема памяти;
  • EK — нагревательный элемент;
  • FU — предохранитель с плавкой вставкой;
  • GE — возбудитель электромашины;
  • HG — индикационное табло с изображениями символов;
  • KK — электротепловое реле;
  • КМ — пускатель (магнитный);
  • LL — дроссель люминесцентной лампы;
  • PС — электромеханический счетчик импульсов;
  • QW — выключатель нагрузки;
  • RR — реостат;
  • SF — автомат защитный;
  • TV — трансформатор (напряжения);
  • UF — частотный преобразователь;
  • VS — тиристор;
  • YC — муфта, оснащенная электромагнитным приводом.

Также применяют кодировку из русских букв:

  • Кв — конечный выключатель;
  • Эм — электромагнит;
  • Зв — звонок.

Для уточнения расширяют обозначение до трех символов. Чтобы показать наличие в сигнализирующем устройстве зеленой линзы, используют код HLG. HL — стандартное обозначение светового табло. Буква G — это сокращение от английского слова Green (зеленый).

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Документы, регламентирующие обозначение выключателей и розеток

При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.

Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.

Обозначение розеток на схеме

При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы

Розетки открытой установки

Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.

Условные обозначения розеток открытой установки

Розетки закрытой установки

Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров

Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений. Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены

Такое размещение также называют внутренней установкой

Такое размещение также называют внутренней установкой.

Условные обозначения розеток внутренней установки

Влагозащищённые розетки

Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами. В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства. Степень защиты таких розеток определяется в зависимости от условий использования.

Условные обозначения влагозащищённых розеток (IP 44–55)

Обозначение выключателей и переключателей на схемах

Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели. Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.

Условные обозначения однополюсных выключателей

Выключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.

Графическое изображение выключателей и переключателей разного исполнения

Обозначение совместного блока выключателя с розеткой

Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.

Условное обозначение блока из двухполюсной розетки и одноклавишного выключателя

При необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.

Условные обозначения блоков розеток и выключателей разных видов

Система обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками. Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение. Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.

Графические символы электроаппаратуры

Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).

К перечню изделий, представленных в этой таблице в виде символов, можно отнести:

  • коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
  • коробки вводные и проходные;
  • щитки освещения (групповые и магистральные);
  • шкафы и щиты самого различного функционального назначения.

Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:

В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.

Изображения линий проводок и токопроводов

Таблица 1

Наименование


Размер, мм

1. Линия проводки

Общее изображение

Допускается указывать над изображением линии данные проводки (род тока, напряжение, материал, способ прокладки, отметка проводки и т.п.)

Толщина 1,0

Например. Цепь постоянного тока напряжением 110 В

То же

Допускается количество проводников в линии указывать засечками.

Например. Линия, состоящая из трех проводников

1.1. Линия цепей управления

1.2. Линия сети аварийного эвакуационного и охранного освещения

1.3. Линия напряжения 36 В и ниже

1.4. Линия заземления и зануления

1.5. Заземлители

1.6. Металлические конструкции, используемые в качестве магистралей заземления, зануления

2. Прокладка проводов и кабелей

2.1. Открытая прокладка одного проводника

2.2. Открытая прокладка нескольких проводников

2.3. Открытая прокладка одного проводника под перекрытием

2.4. Открытая прокладка нескольких проводников под перекрытием

2.5. Прокладка на тросе и его концевое крепление

2.6. Проводка в лотке

2.7. Проводка в коробе

2.8. Проводка под плинтусом

2.9. Конец проводки кабеля

3. Вертикальная проводка

3.1. Проводка уходит на более высокую отметку или приходит с более высокой отметки

3.2. Проводка уходит на более низкую отметку или приходит с более низкой отметки

3.3. Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

4. Проводка в трубах

Общее изображение

4.1. Проводка в трубе, прокладываемой открыто

4.2. Проводка в трубах, прокладываемых открыто

4.3. То же, при необходимости показа габаритов группы труб

4.4. Проводка в трубе, прокладываемой под перекрытием, площадкой, с указанием отметки заложения

4.5. Проводка в трубах, прокладываемых под перекрытием

4.6. То же, при необходимости показа габаритов группы труб

4.7. Проводка в трубе, прокладываемой скрыто (в бетоне, в грунте и т.п.), с указанием отметки заложения

4.8. Проводка в трубах, прокладываемых скрыто

4.9. То же, при необходимости показа габаритов группы труб

4.10. Проводка в трубе, прокладываемой от отметки трассы вверх

4.11. То же, вниз

4.12. Конец проводки в трубе

4.13. Проводка в патрубке через стену

4.14. То же, сквозь перекрытие

4.15. Разделительное уплотнение в трубах для взрывоопасных помещений

4.16. Проводка гибкая в металлорукаве, гибком вводе

5. Прокладка шин и шинопроводов

Общее изображение

Толщина 2,0

5.1. Шина, проложенная на изоляторах

5.2. Пакет шин, проложенных на изоляторах

Толщина 1,0

5.3. Шины или шинопровод на стойках

5.4. То же, на подвесах

То же

5.5. То же, на кронштейнах

5.6. Троллейная линия

5.7. Секционирование троллейной линии

5.8. Компенсатор шинный, троллейный

Примечание. Изображение места крепления шинопровода по пп.5.1-5.5 должно соответствовать его проектному положению.

6. Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл.2

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

  • внешние;
  • накладные;
  • внутренние;
  • встраиваемые.

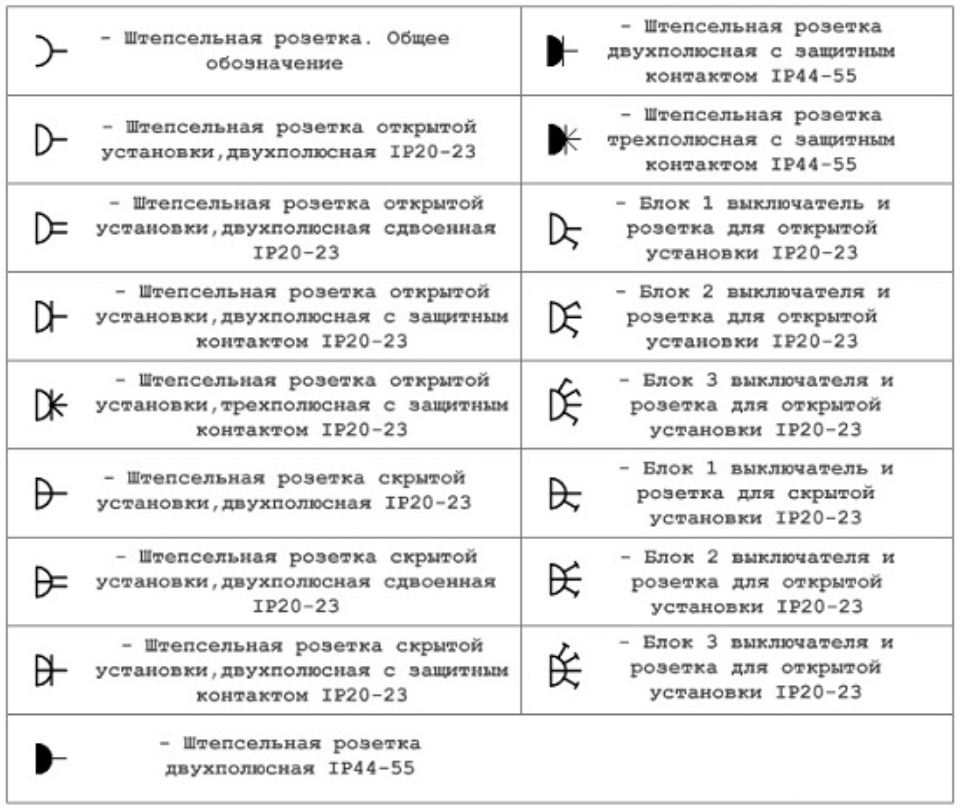

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Специфика обозначения розетки на схеме

Электрофурнитура классифицируется по степени защиты, способу монтажа, количеству полюсов. Данные параметры объясняют различия условных знаков на чертеже.

Условные обозначения розеток для наружной/открытой установки

На схеме фурнитуры, выбираемой под наружный способ монтажа, указываются следующие обозначения:

  • парность, заземленность и однополюсность;
  • парность, отсутствие «земли» и однополюсность;
  • одинарность, один полюс и наличие контакта защиты;
  • розетка силового типа, у которой есть 3 полюса и защита.

Однополюсная двойная розетка имеет вид полукруга с черточкой в центре. У двухполюсной – две черточки. Двухполюсные модели с заземлением для открытой установки обозначаются как полукруг с горизонтальной линией, выступающей по обе стороны и вертикальной черточкой. Трехполюсные устройства с «землей» — полукругом с 5-ю веерными черточками (1 в центре и 4 по бокам). Одинарные приборы маркируются одной линией, двойные – сдвоенной черточкой.

Обозначения розеток для скрытого/внутреннего монтажа

Розетка, предназначенная для скрытой проводки, обозначается на схеме в виде полукруга, пересеченного по вертикальной линии.

Внутренним способом устанавливаются модификации:

  • двухполюсные – полукруг с центральной вертикальной линией, выходящей за контур фигуры;
  • двухполюсные с защитным контактом – полукруг с вертикальной черточкой, направленной вверх и горизонтальной, выступающей за него;
  • трехполюсные с защитным контактом – полукруг с черточкой внутри по центру и черными линиями (5 штук сверху);
  • двухполюсные сдвоенные – полукруг с черточкой в центре и двумя жирными параллельными линиями (напоминает штепсельную вилку).

Маркировка влагостойких розеток (степень защиты корпуса IP44-IP55)

Для влагостойких коммутационных аппаратов предназначен значок в виде черного, полностью закрашенного полукруга. Рисунок расшифровывается как устройство с защитной крышкой, предотвращающей доступ влаги к основным элементам. Электросхема проводки в ванной и на кухне предусматривает 2 типа розеток:

  • влагозащищенная с двумя полюсами – черный полукруг с черточкой сверху;
  • влагозащищенная с двумя полюсами и защитным контуром – черный полукруг с горизонтальной чертой и линией сверху.

Маркировка степени защиты английскими буквами IP свидетельствует о ее наличии. Первая цифра означает уровень пылезащиты, вторая – влагозащиты.

Как обозначаются блоки из выключателя и розетки

 Для экономии места под штробу и простоты компоновки контроллеры освещения размещаются в общем корпусе. На схеме обозначаются выключатель и розетка в зависимости от количества элементов:

  • Блок для скрытого монтажа (1 выключатель + 1 розетка) – полукруг с вертикальной линией, выступающей вверх. От ее нижней части отходит Т-образная диагональная черточка.
  • Блок для скрытого монтажа (1 выключатель + 1 розетка с заземлением) – полукруг с вертикальной и горизонтальной черточками (образуют крест). От нижней точки фигуры идет диагональная линия в виде буквы Т;
  • скрытый двойной блок выключателей и розетка с заземлением – полукруг с вертикальной и горизонтальной линией в виде креста. От общей точки влево и вправо выходят по диагонали Т-образные черточки;
  • блок, в котором есть двухклавишный и одноклавишный выключатель, а также розетка – полукруг с черточками по вертикали и горизонтали, формирующими крест. Слева из общей точки выходит Т-образная диагональная черточка. Справа – линия с диагональным направлением и двумя короткими горизонтальными черточками, «закрывающими» ее.

Степень защиты оборудования

Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. Это обеспечивает безопасное использование человеком в различных условиях.

Для маркировки степени защиты используется комбинация из двух букв (IP) и двух цифр. IP — International Protection, что переводится с английского, как «международная защита». А цифры характеризуют ее уровень.

К примеру, степень защиты IP20 по ГОСТ 14254-2015 можно расшифровать следующим образом:

  • первая цифра 2 – токоведущие части изделия недоступны предметам толщиной 12,5 мм или пальцам;
  • вторая цифра 0 – внутрь устройства может попасть вода.

Степень защиты IP23 означает, что исключено попадание пальцев руки внутрь, а угол безопасного падения капель на корпус составляет 60 градусов.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Специфика условных обозначений выключателей

Общепринятое обозначение выключателя на схеме электросети имеет следующий вид:

В ГОСТе 21.210-2014 указано, что для кнопочных моделей и диммеров нет единого значка. В п. 4.7. документа сказано, что можно брать произвольные значения.

Иногда на чертежах указывается автоматический тип переключателя. Его условное обозначение видно из таблицы.

Графические символы, которыми принято обозначать переключатель, указаны в виде таблицы.

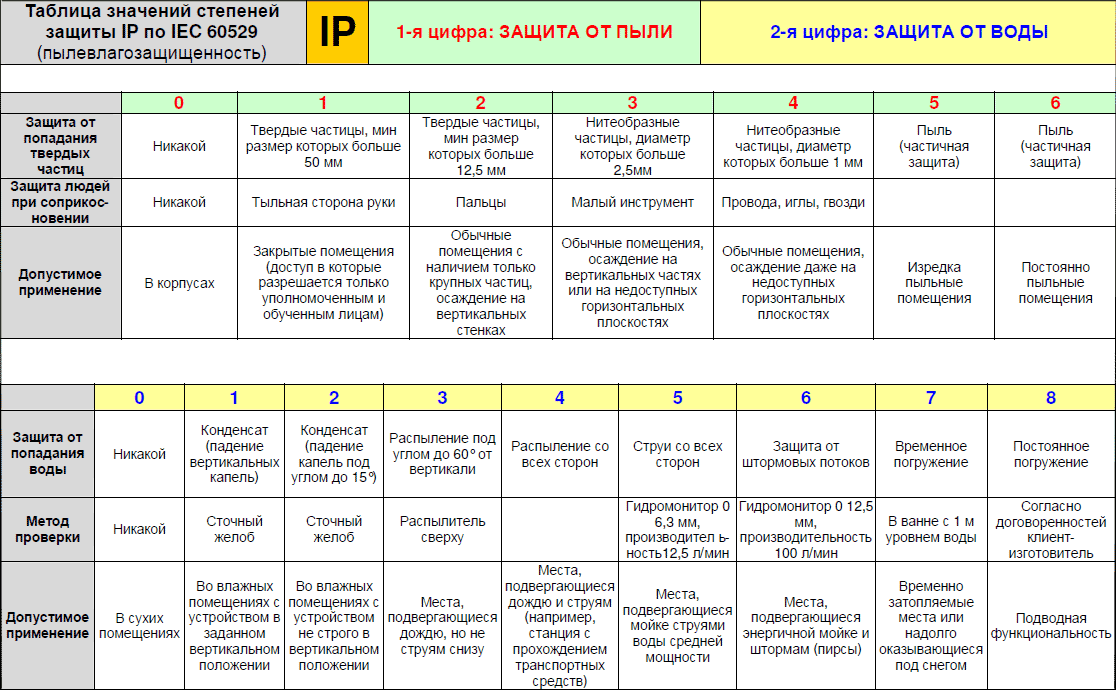

Таблица степеней защиты

В ГОСТе 21.614-88 присутствуют рекомендации об условных значках для групп выключателей:

  • для открытого монтажа (защита от IP20 до IP23);
  • для скрытой проводки (защита от IP20 до IP23);
  • влагостойкие устройства (защита от IP44 до IP55);
  • проходной прибор на два положения с защитой от IP20 до IP23;
  • влагостойкие проходные модели с защитой от IP44 до IP55.

Маркировка одноклавишных и двухклавишных моделей на электросхемах

Для обозначения выключателя необходимо указать количество клавиш. С этой целью используются символы:

Трехклавишные устройства обозначаются как черточка с кружочком и тремя крючками.

Виды электросхем, принятых в отечественной практике

Условное обозначение электрических розеток на схемах Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

  • однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
  • полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Обозначения элементов открытой установки

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху: Как видите, чёрточка на конце ещё имеет небольшой крючок. Европейский стандарт предусматривает установку электроточки на высоте 30 см от пола. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Обозначение выключателей на чертежах Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта.
Их составные части схожи: контакты, колодка и защитная крышка.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Условные знаки для влагозащищенных розеток На чертежах используют такие условные обозначения защищенных от влаги розеток: одинарные с одним полюсом; одинарные с одним полюсом и заземлительным устройством.
Наличие двух полосок указывает на сдвоенную розетку.
Для их подключения применяют трёхполюсные розетки с защитным заземлением. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP
Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок. Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки степень защиты IP44 — IP
Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IPIP55 — этот полукруг закрашивается чёрным цветом; Наличие заземления показывается горизонтальной чертой.
Сборка распределительной коробки.

Выводы и полезное видео по теме

Обзор электрических элементов на примере плана помещения:

При монтаже электрооборудования у мастеров любого уровня и направления не должно возникать недопонимания с проектировщиком, разработавшим план электроснабжения. Поэтому, при всем многообразии электрических изделий и методах его применения, условные графические обозначения на строительных чертежах и схемах должны иметь один общий вид и стандарт.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь интересной информацией и сведениями, которые будут полезны посетителям сайта. Задавайте вопросы, высказывайте собственное мнение по теме и предложенному нами материалу, публикуйте фото.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
