Самостоятельное строительство каркасного гаража из металлопрофиля

Что такое профнастил

Об этом материале много написано, и каждый человек с ним уже встречался. Но так как разговор идет об облицовке гаража, то необходимо понимать, что не каждая марка этого материала для этого пригодна. Хотя все зависит от того, где гараж будет возводиться.

К примеру, если это постройка сооружается внутри загородного участка, то есть в основном будет выполнять чисто защитные функции от атмосферных осадков, солнечных лучей и ветра, то можно использовать стеновые марки профнастила, изготовленные из тонкого листа стали (до 0,4 мм). Эта разновидность профлиста обладает низкой несущей способностью и взломостойкостью.

Но так как само гаражное сооружение находится на территории загородного участка, то есть практически под постоянной охраной и присмотром его владельцев, то можно к взломостойкости отнестись с некоторым послаблением.

Если гараж – это строение, отдельно стоящее, расположенное вне охраняемой зоны, то лучше к нему относится, как к постройке, которая может подвергаться взлому. То есть для отделки не каждая марка профнастила подойдет. Для этого лучше использовать листы толщиною не менее 0,5 мм и высотою волны не меньше 21 мм.

Профнастил с высотой волны 21 ммИсточник profmetall-24.ru

Но, что касается крыши, то здесь лучше использовать профнастил, изготовленный из листа толщиною минимум 0,5 мм и высотою волны не меньше 40 мм. Потому что это кровельный материал с высокой несущей способностью. И именно он сможет выдержать все нагрузки, действующие на крышу гаража, в основном снежный покров зимой.

Обратите внимание на параметр толщины. В нем можно запутаться

Есть толщина общая, то есть это толщина стального оцинкованного листа, плюс слои краски или полимерного состава. Ее в расчет не берут. Хотя именно этот размер часто замеряют на рынке, чтобы удостовериться, что он соответствует заявленному продавцом размеру. Обычно этот показатель больше, чем требуемый. Поэтому очень часто продавцы выдают общую толщину за стандартную, делая на этом немалые деньги.

За основу выбора надо брать толщину именно оцинкованного стального листа. Его в профнастиле не измерить, поэтому производители обязательно указывают данный параметр в маркировке. К примеру, С21-0,55-750-2000. Цифровое обозначение 0,55 – это и есть толщина.

Профилированный лист с толщиною листа 0,5 ммИсточник tr.skopelitissa.com

Подготовка основания и возведение каркаса

После затвердевания фундамента можно приступать к устройству каркаса.

Первый этап. Подготовьте профилированные трубы. Подходят изделия и квадратного, и круглого сечения.

Второй этап. Установите трубы в подготовленные на предыдущих этапах ямы. Выставьте трубу в центре ямы, выровняйте ее и засыпьте яму смесью из просеянного песка и мелкого гравия или щебня. Повторите для всех ям.

Третий этап. Залейте ямы с установленными стойками бетонным раствором. Пока бетон будет застывать, можете отдохнуть.

Четвертый этап. Соберите каркас. Для этого соедините установленные ранее вертикальные опорные стойки горизонтальными элементами. Поперечины можете делать из того же материала, что и опоры.

Видео — Сборка каркаса гаража

При выборе габаритов каркаса принимайте во внимание следующие моменты:

• размеры машины;
• необходимость отведения места для хранения разнообразных инструментов и прочих принадлежностей;
• необходимость обустройства импровизированного рабочего кабинета и т.д.

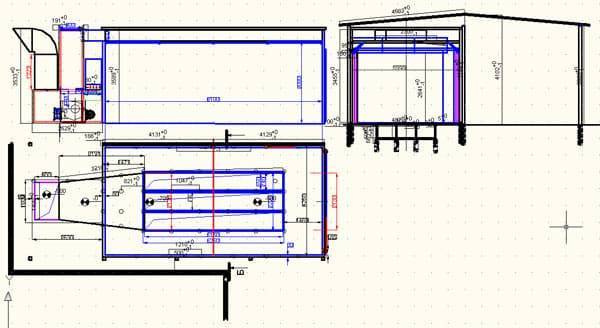

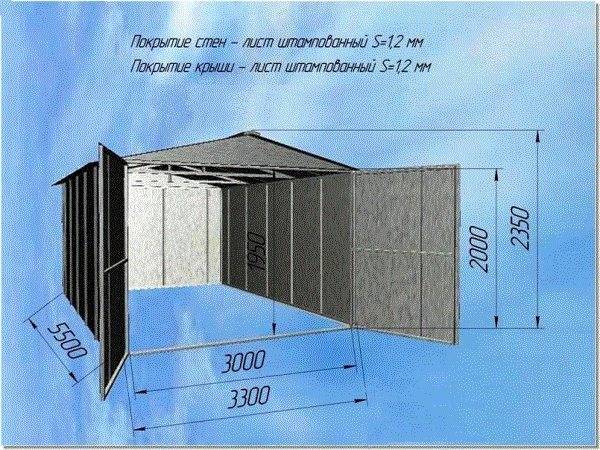

Оптимальные размеры гаража

Выбор фундамента

Как построить каркасный гараж из дерева? Процедура начинается с обустройства основания. Для этого можно обустраивать разные виды фундамента. Наиболее часто выбираются следующие варианты:

• формируется монолитная плита, но для организации такого основания придется потратить много времени и денежных средств;
• столбчатый фундамент;
• ленточное основание;
• конструкция на сваях.

Прекрасным выбором считается создание монолитной конструкции, так как армированная стяжка прослужит долго, а также будет стойка перед разными негативными воздействиями. Столбчатый фундамент считается не слишком хорошим вариантом для гаража, поэтому выбирается обычно только при наличии мягкого грунта. Самым распространенным считается ленточное основание, которое обладает хорошей прочностью и оптимальной стоимостью.

Материалы

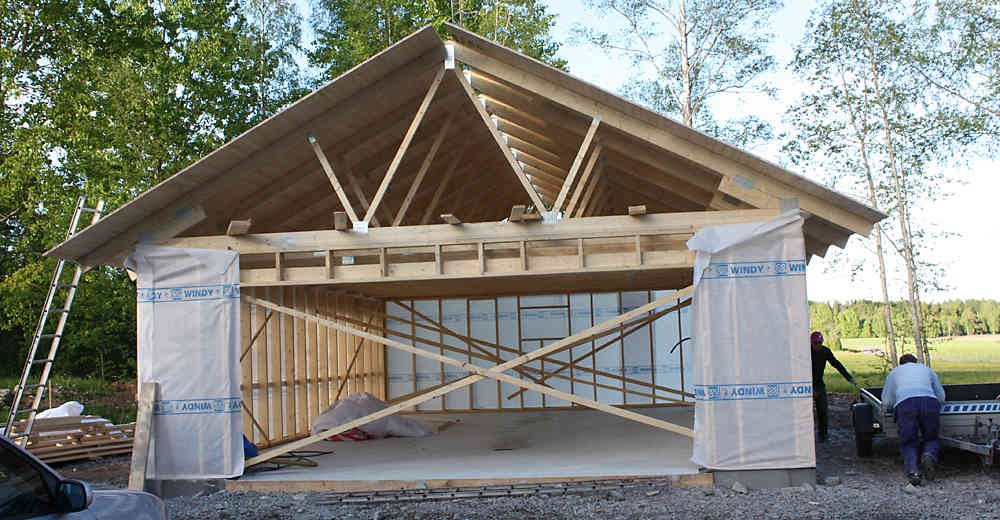

Каркас гаража может выполняться из двух материалов: дерева или металла.

За применение древесины говорят ее характеристики:

• легкость обработки;
• экологическая чистота;
• энергосбережение.

К сожалению, этот вариант наиболее дорогостоящий.

Тем, кто все же решит построить каркас из деревянных брусков, нужно учитывать несколько нюансов.

• Брусья могут быть цельными и клееными. Цельные стоят в несколько раз дешевле клееных. Дешевизна оборачивается серьезной усадкой и короблением. Клееный брус практически не деформируется. Его размеры остаются неименными после возведения строения.
• Непрофилированный брус при обработке может дать трещины. Кроме того, на его обработку требуется значительно больше антисептика и других защитных средств. Профилированный брус дороже, но у него отсутствуют вышеуказанные недостатки

• Для гаражного строительства подходит не любая древесина. Делая выбор в пользу того или иного вида, следует ориентироваться на присущие древесине свойства.
• Самым дешевым материалом является сосна. Материал подойдет для регионов с сухим климатом. Сосна не выдерживает серьезных нагрузок, поэтому для солидного гаража потребуется более прочный вариант строительного материала.
• Для районов с высокой влажностью подойдет лиственница или дуб. Недостаток прочного и надежного дуба – в сложности обработки. Однако прослужит такой гараж многие десятилетия.

Каркасы гаражей из профильной трубы требуют не столь значительных финансовых затрат, как при изготовлении остова из клееного бруса. Срок службы каркаса из профтрубы составляет в среднем 25 лет. Для обустройства металлического гаража используются квадратные или прямоугольные трубы с размерами в сечении 40х40 мм или 40х25 мм. При необходимости трубы спариваются. При этом увеличивается и прочность, и жесткость, и сопротивление механическим нагрузкам. Прочная конструкция получается из ранее использовавшихся в нефтегазовой отрасли труб НКТ. Чем большую площадь будет иметь металлокаркасный гараж, тем больше стоек ему потребуется

Особое внимание уделяется опорам, предназначенным для крепления ворот. Нередко для них используют сдвоенные трубы из того же металлопрофиля, что и обычные стойки

Металлокаркас получит хорошую жесткость при установке дополнительных элементов (ребер жесткости) между стойками. Для этого используется металл различного профиля: труба, уголок, швеллер. Для наружной обшивки пригоден любой облицовочный строительный материал. На щитовой гараж облицовка крепится встык. Чаще используется профнастил. Он прекрасно выдерживает механическую нагрузку, устойчив к ударам. Листы профнастила крепятся внахлест, следовательно, при определении потребности нужно учесть припуски. От номинального размера они составят порядка 20%. Точные параметры материала определяются в зависимости от размера листов.

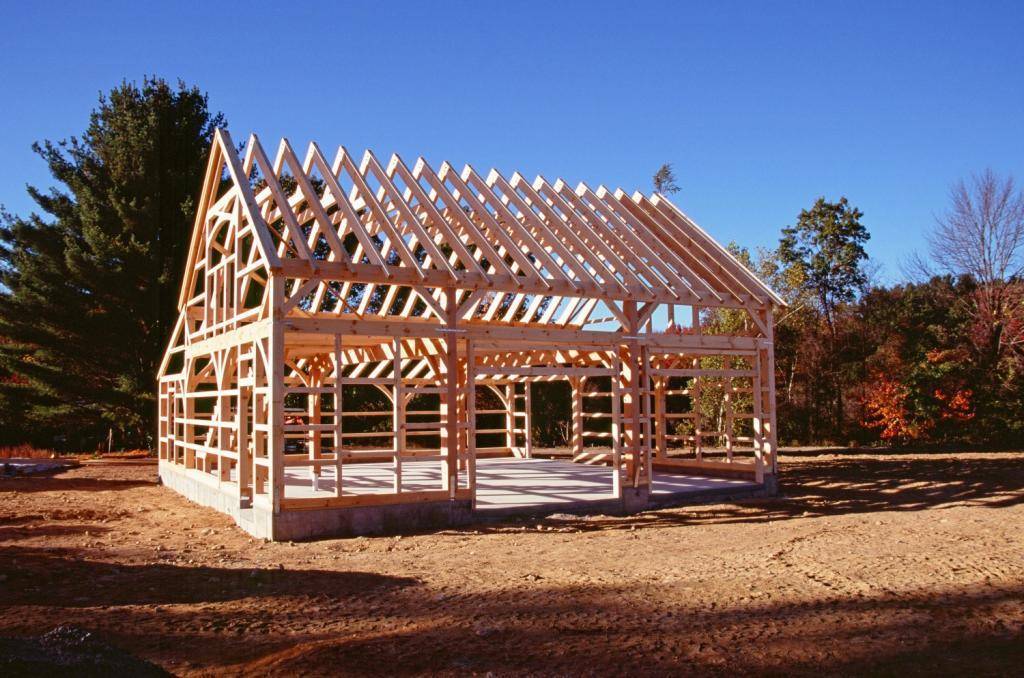

Выбор древесины

Если владелец территории заинтересован в том, как построить каркасный гараж из бруса, то он должен учитывать следующие важные моменты:

• выбирать можно цельные или клееные брусья;
• цельные брусья обладают небольшой стоимостью, но конструкция из них подвергается усадке;
• непрофилированные брусья могут давать трещины, а также их нужно довольно часто обрабатывать антисептиками;
• клееный брус не подвергается деформации, поэтому даже после возведения объекта элементы сохраняют свою прежнюю форму;
• для строения гаража можно выбрать брусья из сосны, лиственницы или дуба.

Дополнительно для создания такого строения можно воспользоваться металлическими трубами, обладающими доступной стоимостью. Но срок службы данного гаража не будет превышать 20 лет. Поэтому наиболее часто граждане предпочитают пользоваться качественной и хорошо просушенной древесиной.

Бетонирование фундамента

Весят гаражи из профнастила немного. Если не предусматривается обустройства под полом погреба или смотровой ямы, достаточно залить монолитную плиту. Порядок проведения работ следующий:

Размер фундамента должен превышать габариты постройки, то есть, плита будет выступать за границы стен минимум на 10 см. На выбранном участке наносят разметку, после чего снимают лопатой дерн глубиной 50–60 см. Дно котлована засыпают слоем щебня с песком толщиной 20 см. Подушку нужно плотно утрамбовать.

Готовая площадка с песчаной подушкой

• В местах установки стоек каркаса буром высверливают ямки глубиной ниже уровня промерзания грунта. По периметру площадки устанавливают опалубок из досок или фанеры.
• Из прутов арматуры диаметром 10–14 мм изготавливают армирующую сетку. Ячейки делают размером 20х20 см. Между собой арматуру связывают проволокой. Чтобы сетка не лежала на песке, под нее подкладывают половинки красного кирпича.

Армирующая сетка на песчаной площадке

• По количеству пробуренных ямок нарезают куски труб такой длины, чтобы они выступали над фундаментом около 30 см. К этим закладным в будущем будут приварены стойки каркаса. Нижнюю часть труб обрабатывают битумом, опускают в ямки, после чего заливают бетонным раствором с добавлением камней.
• Общую площадку заливают бетонным раствором марки М 400. Сделать это нужно за один раз, чтобы получилась монолитная плита.

Схема фундамента

Дальнейшие работы следует начинать по истечении 25 суток. Опалубок вокруг плиты демонтируют и приступают к монтажу каркаса гаража.

Особенности создания каркаса и ворот гаража из профилированного листа

После того как фундамент наберет прочность (зависит от погоды) приступаем к формированию каркаса будущей постройки. Существует два способа устанавливать вертикальные стойки: с помощью уголков и анкерных болтов или замуровав их в фундамент. Выбрав второй способ, мы немного сэкономим и облегчим себе работу.

Формирование каркаса

Сборка каркаса в нашем случае сводится к следующим действиям:

1. Подготавливаем рейки и перекладины нужных размеров (они должны быть указаны в чертежах);
2. К опорным стойкам крепим горизонтальные перегородки. Надежность конструкции обеспечивают три пояса обвязки: внизу, вверху и по центру;
3. Формируем основание для будущей крыши. Наиболее простой и выгодный вариант – односкатная крыша;
4. Изготавливаем каркас для ворот. Нужно опять обратиться к эскизам гаража, и в соответствии с указанными там размерами сварить раму. Можно обойтись и болтами. Однако ворота – это подвижная конструкция, поэтому сварка предпочтительней.

С воротами придется немного повозиться. Рама для них изготовливается из металлических уголков – из них нужно сварить прямоугольный каркас нужных размеров. Такими же уголками её усиливают – добавляют ребра жесткости. Затем к передним стойкам приваривают петли. Место для ответных петель на раме для ворот размечают просто – прикладывают её к столбам и отмечают места, где их нужно закрепить.

Завершающий этап конструирования каркаса – это создание основания для будущей крыши. Металлические стропила будет надежнее крепить с помощью сварки. Ведь на неё приходятся значительные снеговые и ветровые нагрузки.

Из чего складывается цена каркасного гаража

Чтобы оценить рентабельность постройки и ощутить выгоду от строительства каркасного гаража своими руками в сравнении с постройками из кирпичей, блоков, составим ориентировочную смету. Для примера рассчитаем стоимость строительства своими руками каркасного гаража “под ключ” размером 6 x 4 метров.

Фундамент:

1. Геотекстиль, 20 кг – 1700 руб.
2. Строительный песок – 3 м3 — 9000 руб.
3. Щебень 1,5 м3 — 9000 руб.
4. Опалубка – от 2 до 25 тысяч рублей.
5. Рубероид. Рулон 25 кг, 2 шт. – 367х2 = 734 руб.
6. Бетон М350 – от 4300 руб.

Стены:

1. Доска обрезная 50х100х6000мм, минимум 75 штук – 243 рубля 1 шт.
2. Плита OSB-3 9х1250х2500 мм EGGER – 800 руб. за лист.
3. Блок хауз 20х96х3000 мм, сорт АВ (S общ.= 1,728 кв.м, S раб.= 1.584 кв.м). 680 руб. х 52 шт. = 35 360 руб.
4. Изоспан (70 кв.м). 2 рулона по 1500 рублей = 3000 руб.

Расходные материалы:

1. Гвозди строительные 4,0х100мм (1кг). В упаковке: ~100шт (±10%) – 100 руб. 1 пачка.
2. Гвозди строительные 4,0х120мм (1кг). В упаковке: ~85шт (±10%)– 100 руб. 1 пачка.
3. Саморезы – от 120 руб. 1 пачка.
4. Уголок крепежный (от 40 штук) – 65 руб. за штуку.
5. Скобы для степлера – от 80 руб. за упаковку.

В смету могут быть добавлены следующие позиции:

• электрика;
• водосточная система;
• утеплитель для стен;
• краска и пропитка для стен / пола;
• расходы на монтаж отопления / водопровода / канализации и т.д.

Каркасные гаражи возводятся в сжатые сроки при минимальных затратах. При этом с выполнением всех работ справится даже непрофессионал, чего нельзя сказать о постройке гаража из кирпичей или блоков

Стоит отметить и такое важное преимущество каркасной технологии, как мобильность. Произвести разборку, сборку и ремонт гаража с металлическим либо деревянным каркасом не составит труда

А при необходимости все элементы легко транспортировать и смонтировать уже на новом месте.

Предлагаем вашему вниманию видео, в котором показано, как можно построить каркасный гараж на участке своими руками:

Гараж из профнастила калькулятор. Характеристика металлопрофиля, как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали . Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

• «Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
• «НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
• «С» – стеновый;
• R – кровельный;
• А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
• В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

• толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
• высоте и ширине волны: 1-114 мм;
• форме волны;
• степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

1. Оцинковка – самый недолговечный слой.
2. Алюминиево-цинковое – немногим надёжнее предыдущего.
3. Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
4. Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
5. Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Подходящие материалы: дерево, металл, листы, панели

В отличие от жилых построек, у гаража есть несколько особенностей:

• не обязательно сохранять постоянную температуру на уровне 18…25 градусов Цельсия. Согласно СНиП 21-02-99, для отапливаемых гаражей принято за норму 5 градусов Цельсия, для неотапливаемых этот параметр не нормируется. При этом в случае частой необходимости срочного выезда рекомендуется использование отопления;
• необходима постоянная приточно-вытяжная вентиляция. На самом деле это требование выполняется только для герметичных помещений, поскольку в них нет возможности естественного проветривания;
• допустимо отсутствие звукоизоляции. Она обязательна только в том случае, если гараж примыкает к жилым помещениям или рядом располагаются зоны отдыха.

Есть требование, которое так же важно для гаража, как и для обычного дома: это качественная гидроизоляция. Причем, в отличие от жилых зданий, здесь требования к определенному уровню влажности особенно жесткие, поскольку даже качественные автомобили и другая техника (а также материалы, оборудование, традиционно хранимые в гараже) быстро корродируют при высокой влажности и могут выйти из строя

Требования к пожарной безопасности в деревянных и выполненных из панелей и плит на базе дерева гаражах выдержать невозможно: даже пропитка антипиренами не дает полной гарантии негорючести.

Как вывод, можно рекомендовать такие материалы для строительства каркасных гаражей:

• брус, доска, вагонка. Необходима пропитка антисептиком и по возможности антипиреном, желательна поверхностная защита в виде нескольких слоев краски или лака;
• деревянный каркас (брус, доска) с обшивкой плитами ОСБ, ДСП, ДВП, МДФ, сайдингом;
• металлопрокат (профильная труба, уголок, швеллер, полоса) с обшивкой плитными материалами или сайдингом;
• металлопрокат с обшивкой профнастилом;
• минеральная (каменная, базальтовая) вата, стекловата в качестве утеплителя или пенополистирол/пенопласт под облицовку.

Для настила кровель часто используют рулонные материалы с обязательным нахлестом и дополнительной гидроизоляцией, а также металлочерепицу.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

1. Создание фундамента
2. Сборка каркаса
3. Сооружение кровли
4. Обшивка стен
5. Установка ворот

Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

• Молоток
• Совковые лопаты
• Уровень
• Перчатки
• Опалубка

Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Тип крыши для гаража

Гараж из профнастила — достаточно простая в конструктивном плане постройка, поэтому возводить на ней сложную крышу нет смысла. Традиционная односкатная либо двухскатная крыша будет являться оптимальным вариантом для такого строения.

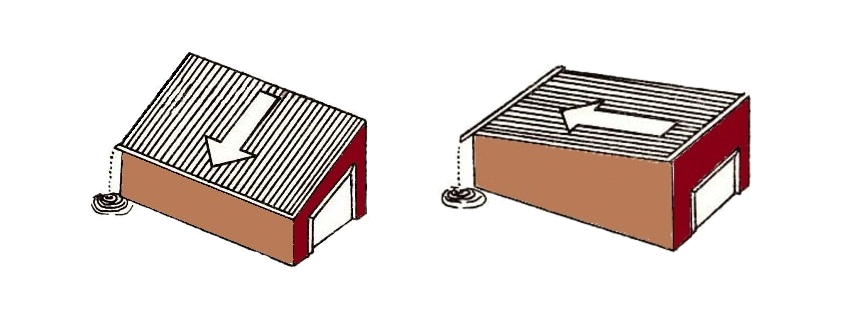

Односкатная

Скат может располагаться, как в длину, так и в ширину. Специалисты рекомендуют сторону гаража, которая выше развернуть против ветряной стороны

Особых трудностей при монтаже односкатной крыши нет, важно лишь правильно выставить уклон, который будет обеспечивать самостоятельный сход снега и воды

На заметку! Для стандартного гаража в большинстве случаев угол 12°-15° является достаточным.

Односкатная крыша гаража — варианты уклона

Важно! В ветряных регионах не рекомендуется делать уклона односкатной крыши больше 35° градусов. Слишком большой уклон значительно снижает эффективность сопротивления ветровым нагрузкам

Двухскатная

Двухскатная крыша помимо привлекательного внешнего вида, имеет более надежную, прочную конструкцию, а также улучшенную естественную систему вентиляции, так как длина вытяжной трубы будет больше.

Схема движения воздуха при естественной вентиляции

К тому же есть возможность обустроить чердачный этаж под небольшое хозяйственное помещение. Конечно это повлечет за собой небольшое удорожание в цене, однако эстетика и дополнительное пространство стоят того.

Приобретение необходимых материалов и подготовка инструмента

Перед тем как построить гараж своими руками, приобретают профильную трубу и необходимые расходные материалы. Для строительства понадобятся трубы с сечением:

• 100х100 мм, толщина стенки 4 мм – для стоек;
• 60х60 мм – для поперечных и диагональных раскосов, повышающих прочность и жесткость конструкции, для каркаса створок;
• 20х20 или 25х25 мм – для диагональных связей створок ворот.

Также нужны навесы для створок – минимум 4 штуки.

Из инструмента понадобятся: углошлифовальная машина («болгарка») с дисками по металлу, электродрель со сверлами по металлу, ключи, измерительные инструменты и маркеры для отметок. Если планируются неразъемные сварные соединения, то необходимо подготовить сварочный аппарат и электроды.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
6. Негорючесть.
7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

На крышу можно уложить и металлочерепицу Рулонные ворота устанавливаются при отсутствии места для распашных Распашные ворота делаются из того же металлопрофиля, что и весь гараж В самодельный гараж из металлопрофиля можно встроить все типы ворот

Гараж из металлопрофиля: плюсы и минусы

• Первое и самое главное преимущество – относительная дешевизна и простота конструкции. Гараж можно построить самостоятельно с одним — двумя помощниками в течение нескольких дней.
• Срок службы такого гаража составляет около 30-ти лет – неплохо для такого быстро возводимого и недорогого здания.
• Гараж из металлопрофиля не нуждается в отделке, выглядит эстетично и привлекательно.

Но, увы, такой гараж не обеспечит достаточную безопасность вашего авто, так как замки с него легко срезаются, а стены из тонкого стального листа не составит никакого труда вскрыть. И если такой гараж находится не на частном участке или не на охраняемой территории, то придется позаботиться об установке сигнализации и прочих дополнительных средствах защиты от воров.

Конструирование фундамента и пола

Если земля, на которой вы строите принадлежит вам, то есть смысл подготовить крепкий и долговечный фундамент. Это делается с целью обеспечить монолитность гаражу, и чтобы постройка не смогла опуститься в землю.

Выполнить фундамент для каркасного гаража можно различными способами:

• Готовые железобетонные плиты толщиной 20-30 сантиметров, подойдут тем, кто готов вложить чуть больше денег в возведение основания. Для монтажа фундамента лучше приобрести несколько фундаментных железобетонных плит. При необходимости их доставят на грузовиках, а в установке помогут строительные краны. На участке обязательно нужно подготовить и выровнять поверхность где будет устанавливаться готовая плита — выкопать котлован согласно размеру, уложить слой гравия и песка с целью обеспечения хорошей усадки. Помните, что площадь плит должна быть больше чем площадь основания гаражного каркаса.
• При небольшом бюджете, можно установить обычную армированную стяжку. Основание этого типа подходит для каркасных построек, в том числе для гаражей из профильных изделий. Это самый недорогой и доступный способ создания основания и пола.
• Плиточная кладка то же часто используется как основание и пол для каркасного гаража, но предварительно нужно залить бетонную стяжку для целостности кладки.

Чтобы предотвратить попадание дождевой воды внутрь гаража, нужно чтобы основание было выше поверхности земли не менее чем на 20 сантиметров.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.

Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.

Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур.

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

Составление проекта и сметы расходов

В среднем для собственноручного возведения гаража из металлопрофиля требуется 1,5-2 месяца. При выборе проекта можно ориентироваться на стандартные размеры заводских изделий:

• 2,13х4 м;
• 2,9х4,7 м;
• 3,2х5,2 м;
• 3,2х5,8 м.

Типовые проекты гаражей из профнастила

Гараж с двухскатной кровлей и подъёмными воротами

Гараж 5х7 м с односкатной крышей и распашными воротами

Гараж с двухскатной крышей и распашными воротами

Гараж на два автомобиля с двухскатной крышей, подъемными воротами и калиткой в виде входной двери

Пристраиваемый гараж с односкатной крышей

Составление чертежа

Чертёж будущего гаража в разных проекциях

Смету на строительство выполняют на основании предварительно сделанного чертежа, на котором должны быть указаны все размеры и расстояния.

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Чертёж можно сделать вручную, но для большей точности лучше воспользоваться одной из специализированных программ

Наиболее точный и подробный чертеж составляют с помощью специализированных программ, таких как AutoCAD, nanoCAD, «Компас», «Солитворкс», 3-D MAX.

Чертёж гаража из профлиста, сделанный с помощью специальной программы

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Чертёж устройства фундамента гаража

Составление сметы

Смета на строительство гаража должна включать:

• перечень и объёмы работ;
• количество и стоимость материалов;
• транспортные расходы;
• накладные расходы;
• суммарную стоимость работ и материалов.

Строение представляет собой каркас из профилированной трубы, обшитый листами профнастила. Для устройства каркаса используют трубы:

• 60х40 мм;
• 60х20 мм;
• 40х20 мм;
• 20х20 мм.

Выбор сечения зависит от размеров строения. Чем оно больше, тем более крупное сечение труб выбирают. Стандартное расстояние между вертикальными стойками – 100-120 см. Или же используют трубы меньшего сечения и одновременно сокращают расстояние между стойками каркаса до 50-60 см.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м2
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м3	450 руб/м3

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

• 1 м2 металла толщиной 1 мм весит 7,8 кг;
• 1 м2 металла толщиной 2 мм – около 17 кг;
• 1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
• трубы 20х40 мм – 1,4-1,6 кг;
• трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
• трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Что такое металлопрофиль

Начнем именно с этого, то есть с разбора, что собой представляет этот строительный материал. Это не что иное, как профнастил, изготовленный из оцинкованного стального листа, покрашенного или непокрашенного, или обработанного сверху полимерным слоем. Изготавливают профилированные листы из рулонной стали, поэтому в цеху его могут для Вас нарезать под любую длину, что упрощает монтажный процесс и делает облицовку гаража без стыков и швов.

Сегодня на рынке профнастил представлен серьезным разнообразием. Но делится он на три основные группы:

• стеновой с маркировкой «С»;
• несущий – «Н»;
• универсальный – «НС».

Когда разговор заходит о гараже из профиля, то предпочтение отдают или марке «С», или «НС»

При этом очень важно обратить внимание на высоту волны. Для гаражной постройки выбирают листы с данным параметром не меньше 20 мм. Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм.

Итак, с металлопрофилем ознакомились, переходим непосредственно к правилам сооружения гаража.

Производители предлагают огромное разнообразие профилированных листов Источник nauka-i-religia.ru
