Как сделать принудительную вентиляцию в ванной комнате своими руками, схема

Когда такая система необходима?

Принудительную вентиляцию в квартире, купить и установить рекомендуется, когда возможности естественной вентиляции ограничены или она неэффективна.

И как правило, необходима она в квартире с пластиковыми окнами. Такие герметичные конструкции практически не пропускают воздух. И, если не проветривать помещение регулярно, в нем быстро скапливается углекислый газ, что неблагоприятно отражается на самочувствии человека. Проветривание не всегда получается делать так часто, как хотелось бы. В холодное время года оно провоцирует сквозняки и способно привести к простуде.

В результате вытяжка создает отрицательный дисбаланс воздуха. Свежему приточному воздуху попросту неоткуда взяться, и он затягивается из подъезда, и других помещений, с пространства между стенами.

Если допущены ошибки в проекте здания или вентканалов, подъезд в морозы промерзает, как и вентиляционные трубы. Вытяжная вентиляция многоквартирного дома перестает работать, поскольку воздушная смесь в ней не нагревается и не способна подниматься вверх, как нужно. Воздухообмен практически прекращается. Нередко естественному воздухообмену препятствуют засоры в воздуховодах, которые порой не прочищают десятками лет. Именно поэтому принудительная механическая вентиляция всегда актуальная вещь.

Как работает система принудительной вентиляции в квартире

Принудительная вентиляция не зависит от внешних факторов, разве что лишь от поступления электричества к вентиляторам. На ее работу не влияют погода за окнами, воздухопроницаемость стен, состояние вытяжек и другие моменты. Работает принудительная вентиляция за счет электродвигателей внутри вентиляторов, вентиляторы могут быть приточные и вытяжные. За счет механической системы вентиляции квартиры можно подавать и забирать различное количество воздуха с определенной аэродинамикой скоростью воздушного потока. Количество устанавливается нормами и требованиями прописанными в СНиП.

В соответствии с функциональными возможностями принудительная вентиляция в квартире подразделяется на следующие виды:

  • приточная вентиляция;
  • вытяжная вентиляция;
  • приточно-вытяжная.

По охвату площади, где создается воздухообмен, системы делятся на канальные и настенные (бризеры и проветриватели).

Канальная принудительная вентиляция в квартире

Это сложная схема искусственной вентиляции, вентустановка для квартиры состоит из приточной вентустановки (громоздкого корпуса с вентилятором внутри), воздуховодов, фильтров, обратного клапана и других элементов. Воздуховоды протягиваются по всем помещениям, и распространяются при помощи вентиляционных решеток.

Для их прокладки требуется много пространства: они монтируются под потолком – под натяжными или навесными потолочными конструкциями. Это требует значительных усилий и средств. Кроме того, такие системы создаются на этапе ремонта, либо после их установки приходится снова ремонтировать помещение.

Важный плюс — канальная вентустановка почти не шумит и обеспечивает эффективный воздухообмен на всей площади. Существенный минус – стоит такая система не дешево. Поэтому принудительная вентиляция в квартире, цена которой для трехкомнатных апартаментов вместе с монтажом обходится от 100 тысяч рублей, обычно устанавливается для большейэффективностивоздухообмена.

Цена настенной механической вентиляции квартиры

Компактные варианты механической вентиляции – бризеры и проветриватели, таких затрат не требуют и устанавливаются, когда ремонт уже завершен. Цена бризера – в среднем 25-35 тысяч рублей. Проветривателя – около 15 тысяч. Цена на монтаж проветривателя и установка бризера, а так же монтаж рекуператора начинается от 4 000р.

Они способны подавать каждый час до 120-150 кубических метров каждый час. Этого хватает для проветривания одной комнаты площадью до 40 кв.м.. На одно помещение требуется одно компактное устройство. В расчете на три комнаты это обойдется дешевле, чем центральная вентсистема

Но чтобы такая «приточка для квартиры» работала нормально, важно ее вовремя обслуживать и чистить

Это два самых эффективных способа принудительной вентиляции в квартире. Особенно первый вариант.

Как долго должен работать вентилятор

Обычно вентилятор связан со светом. Свет включается – вентилятор работает, свет выключается, прибор соответственно тоже и движение воздуха останавливается. Этого может быть недостаточно для нормального воздухообмена. К тому же это не всегда удобно.

  • Существует несколько основных способов подключения вытяжного оборудования:
  • Одновременно со светом. При подключении к световому контуру прибор начинает работать в момент включения света;
  • Одновременно со светом с возможностью ручного выключения. При необходимости можно разъединить вентиляцию и освещение, если прибор оснащен клавишей или шнурком на корпусе для выключения питания;
  • Одновременно со светом с автоматическим выключением вентилятора через датчик влажности и/или таймер;
  • Автономное подключение на отдельный выключатель.

Время работы вентилятора зависит от температурно-влажностных условий и мощности прибора, а потому в каждом случае индивидуально. Специалисты утверждают, что лучшее решение установка модели с таймером и датчиком влажности. То есть каждый раз после посещения ванной прибор работает еще некоторое время. Сколько, лучше рассчитать индивидуально. Например, объем сан узла 16 м3, а производительность прибора 120 м3/час. Получается, что для обновления всего объема воздуха нужно 8 минут. Датчик влажности не даст прибору выключится, если микроклимат не успел нормализоваться за это время.

Отличие естественной вентиляции от принудительной

Используются 2 типа вентиляции, имеющие существенные отличия:

  1. Естественная. Принцип ее действия основывается на проникновении воздушных масс через окна и двери. В прошлом такой способ проветривания считался самым действенным. Сейчас такая вентиляция не может обеспечить требуемый уровень воздухообмена и используется только в сочетании с другими типами.
  2. Принудительная. Обеспечивается путем размещения специального прибора — вентилятора. Это препятствует выходу тепла из помещения, снижает влажность и наполняет комнату чистым воздухом за несколько минут. Главной причиной установки принудительной системы является герметичность дверных полотен и стеклопакетов. Вместе с сохранением тепла это препятствует воздухообмену.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

МодельЗвуковое давление, дБМощность двигателя, ВтПроизводитель-ность, м3/часДизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка2,52,733,23,54
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

МодельЗвуковое давление, дБМощность двигателя, ВтПроизводитель-ность, м3/часДизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

Принудительная приточная вентиляция

Бывает центральная и компактная приточная принудительная вентиляция. Центральная вентиляция обеспечивает воздухом всю квартиру, но занимает много места и дорого стоит. Компактная вентиляция проветривает только одну комнату, зато сравнительно недорогая, а по размерам сравнима с кондиционером. Это коротко. Подробности – ниже.

Центральная приточная вентиляция: ПВУ

ПВУ расшифровывается, как приточная вентиляционная установка. Это такая громоздкая металлическая коробка с торчащими в разные стороны трубами. Сама коробка устанавливается в укромном месте: в техническом помещении, за окном, над навесным потолком или на чердаке. По одной из труб воздух попадает с улицы в ПВУ, по остальным – из ПВУ в комнаты.

Строго говоря, центральной может быть не только приточная принудительная вентиляция, но и приточно-вытяжная. Это когда по одним трубам свежий воздух затекает в комнату, а по другим трубам вытекает. Сердце подобной системы принудительной вентиляции – все та же металлическая коробка с мощным вентилятором внутри.

Плюсы центральной вентиляции: бесшумность и высокая производительность. За час одна установка нагоняет сотни кубометров свежего воздуха. Этого хватает на всю квартиру.

Минусы: сложный монтаж и большие размеры. Сама установка влезет только на балкон или за окном на кронштейне, воздуховоды – за навесным потолком. Чтобы трубы влезли туда, вероятно, потолок придется опустить на 10-20 см.

Красиво установить ПВУ можно только во время капитального ремонта, включив вентиляцию в проект квартиры. Уже на готовом ремонте сделать аккуратный монтаж практически невозможно. Одна только прокладка воздуховодов сулит кучу строительного мусора и много новых дыр в стенах.

Компактная приточная вентиляция: бризер и проветриватель

Компактная вентиляция дает меньше воздуха, чем центральная вентиляция (до 120-150 м3/ч). Однако этого достаточно для проветривания одной комнаты. Зато компактную принудительную вентиляцию купить можно всего за 25-35 тысяч рублей, в то время как центральная обойдется минимум за 100, а то и все 300 тысяч рублей. Поставить в трехкомнатную квартиру три бризера будет дешевле, чем городить центральную вентиляцию.

Еще один плюс компактных устройств принудительной вентиляции – простая и быстрая установка. Бригада специально обученных монтажников, установка алмазного бурения, всего одно отверстие, час работы – и приточная вентиляция готова. Никакой пыли, грязи и испорченных обоев. И не надо двигать навесной потолок.

Вердикт: для городской квартиры с готовым ремонтом однозначно лучше выбрать компактную принудительную вентиляцию.

Проблема

: свежий воздух не попадает в квартиру.Оптимальное решение : бризер или проветриватель.

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

  • С помощью ершика почистить канал системы.
  • Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
  • Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
  • Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
  • Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
  • Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
  • Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
  • Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
  • Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой

Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Особенности – для чего нужна вентиляция

Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма

Это в большей мере важно для ванных

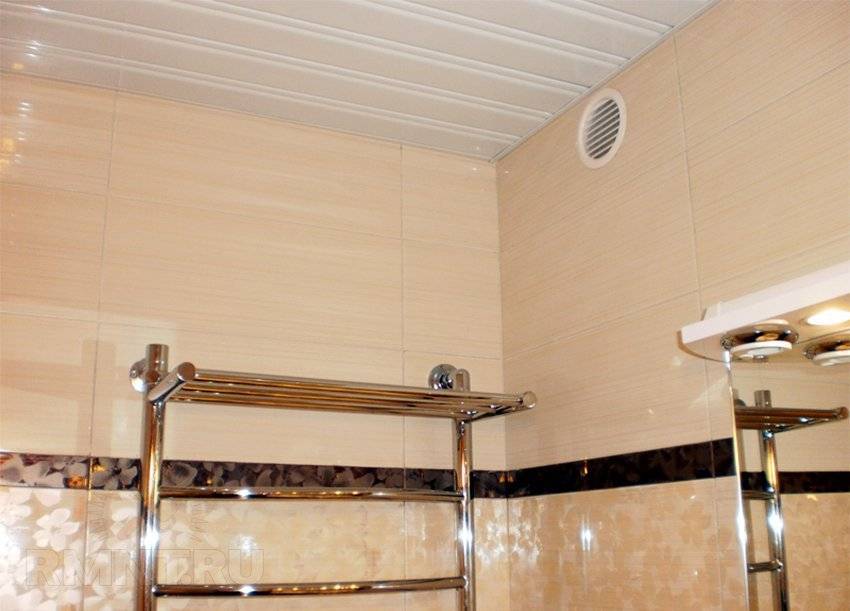

Фото вытяжки для ванной

Также рекомендуем просмотреть:

  • Вытяжка 60 см
  • Черная вытяжка
  • Рекуператор для дома
  • Вентиляция в бане
  • Труба для вытяжки
  • Почему потеют окна
  • Приточный клапан в стену
  • Осушитель воздуха
  • Приточная вентиляция
  • Норма влажности воздуха
  • Вентиляция в частном доме
  • Как сделать вентиляцию своими руками
  • Приточный клапан на окно
  • Увлажнитель воздуха
  • Обратный клапан на вентиляцию
  • Вытяжка для кухни
  • Фильтр для вытяжки
  • Встраиваемая вытяжка
  • Установка вытяжки
  • Вентилятор для ванной
  • Напольный кондиционер
  • Вентилятор для вытяжки
  • Воздушное отопление дома
  • Как выбрать кондиционер
  • Короб для вытяжки
  • Бесшумные вытяжки
  • Пластиковые воздуховоды
  • Вытяжка в вентиляцию
  • Как почистить вытяжку
  • Сплит-система
  • Вытяжка в погребе
  • Вентиляция в гараже

Как правильно подобрать модель вентилятора?

Качественная вентиляция и вытяжка из ванной комнаты в частном доме или квартире чрезвычайно важна не только для отведения влажного воздуха, но и для предупреждения появления колоний бактерий, плесени и грибков. Отсутствие окон в таких помещениях и невозможность регулярного проветривания усугубляет проблему.

Рекомендуем ознакомиться: Обзор 5 вытяжек, встроенных в конструкцию подвесного кухонного шкафа

Единственно верным решением в этом случае можно назвать приобретение и установку вентилятора для вытяжки в ванной. При покупке устройства необходимо придерживаться таких важнейших параметров помещения, как:

  • подлежащая вентиляции общая площадь санузла;
  • количество пользующихся ванной и туалетом человек.

В ванной и туалете наибольшее распространение получили малогабаритные осевые вентиляторы низкой, но достаточной производительности, составляющей 60-250 м3/час.

Установить вытяжку в ванной комнате в имеющийся вентиляционный канал, расположенный в потолке либо стене не составляет труда

Перед тем как сделать вытяжку в ванной обязательно обратите внимание на форму устройства – она должна быть идентичной габаритам канала и полностью входить в его отверстие. Снаружи должна оставаться лишь декоративная решетка, внешний вид которой подбирается под интерьер помещения

Как выбрать вытяжку в туалет или ванную, что учесть в первую очередь?

Безопасность

Вытяжка в ванную комнату, как и любое другое работающее в условиях повышенной влажности электрооборудование, должна иметь корпус во влагозащищенном исполнении, не допускающий попадания воды внутрь прибора.

Степень влагозащиты обозначается набором символов IP и двух цифр. Первая цифра соответствует уровню защищенности от проникновения внутрь посторонних предметов, а вторая – непосредственно степень защиты от влаги.

При устройстве вытяжки для ванной и туалета следуют подбирать вентиляторы, обладающие степенью защиты не ниже IP45 – такие приборы бесперебойно функционируют даже при попадании на них струй воды.

Производительность

Вытяжка из туалета и через ванную должна обеспечивать 6-8 кратную оборачиваемость воздуха, другими словами – ее производительность должна превышать объем помещения, минимум в шесть раз.

Шумность

Вентилятор, которым оснащена электрическая вытяжка для ванной комнаты в любом случае будет хорошо слышен. Уровень шума, превышающий 35 дБ, может негативно сказываться на комфорте человека, потому для ванны и туалета следует выбирать малошумную модель вентилятора.

Рекомендуем ознакомиться: Описание и установка встраиваемой вытяжки в шкаф для кухни

Шумность во многом зависит от формы лопастей устройства и скорости их кружения. Оптимальный выбор – вентилятор значительного диаметра с малой скоростью вращения. При несущественной разнице в производительности шуметь он будет значительно меньше быстрого и маленького.

Во избежание появления во время работы дребезжания и вибраций, при установке вентилятора в ванне или туалете своими руками каждый стык следует тщательно обработать силиконовым герметиком.

Функциональность

Современные вентиляторы оснащаются различными дополнительными устройствами, повышающими удобство и экономичность вытяжки даже в дачном туалете:

  • обратный клапан;
  • измеритель влажности;
  • датчик движения;
  • шумоглушитель;
  • таймер.

Процесс установки оборудования

Установка достаточно простая, больше времени займет подготовка места, нежели сам монтаж.

Чтобы установить вентилятор в вытяжное отверстие, вам потребуется строительный клей и отвертка.


Установка

Первое, что нужно сделать, это отделить решетку вентилятора от основной его части. Следующим этапом будет нанесение клея на сторону нагнетателя, которая будет стыковаться со стеной и закрепление прибора в вытяжном отверстии. Далее подключение к электропитанию. И на завершающем этапе необходимо закрепить сетку от проникновения в ванную насекомых и прикрутить на шурупы решетку, которая была ранее снята.
