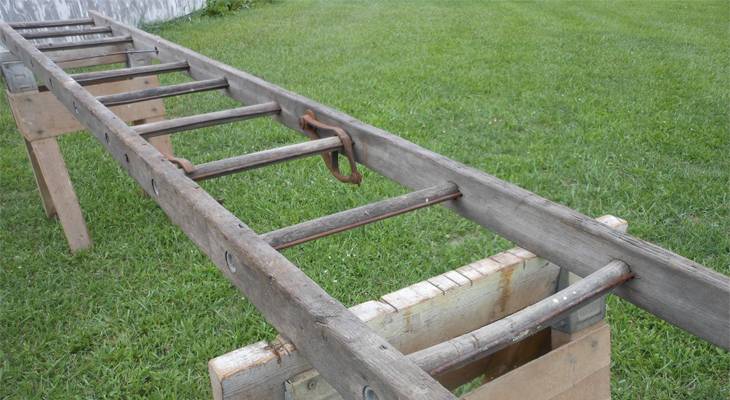

Как нарастить старую лестницу
Чтобы иногда подняться на чердак или отремонтировать фасад здания, не хватает имеющейся высоты лестницы. Чтобы нарастить старую лестницу, к опорным балкам прибиваются внахлест доски. Однако при этом следует проверить, насколько прочной является старая конструкция, выдержит ли она дополнительную нагрузку
Важно также помнить, что высота приставной лестницы не должна быть больше 5 метров
Всем здравствуйте!Как добраться до предмета, который находится на недосягаемой для вас высоте ? Как собрать фрукты с самой вершины дерева или произвести покраску дома? Такие вопросы, скорее всего, посещали вас не один раз, именно для этих целей было изобретено специальное приспособление, которое называется Стремянка.

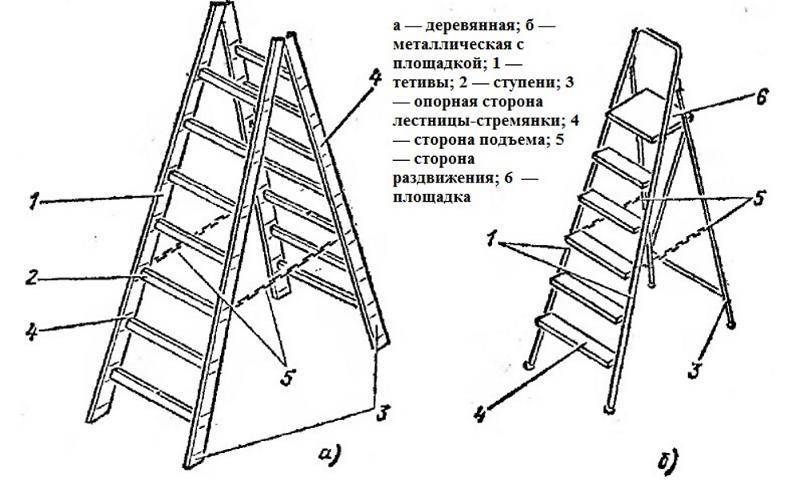

Стремянки — это, пожалуй, самые популярные и необходимые лестницы, их применяют в быту, и в других сферах деятельности.В данной статье будет описан способ изготовления приставной лестницы, с подробным фото отчетом.
Для изготовления лестницы нам потребуется :
— два бруса 60*40 мм;— брус 50*35 мм;— саморезы;— краска.
— ножовка по дереву, или другой имеющийся режущий инструмент;— шлифовальная машинка;— дрель;— молоток;— топор;— монтировка.
Приставная или переносная лестница – это вариант приспособления для подъема и спуска там, где это необходимо. Чаще всего используется для сельскохозяйственных работ (обрезка деревьев, побелка/покраска, другая работа) или для того, чтобы попасть на крышу либо чердак, если стационарную лестницу там по каким-либо причинам установить невозможно. От обычного изделия отличается не только мобильностью, но и более малым весом, к тому же ее достаточно легко сделать своими руками.
Интересная деревянная приставная лестница, «армированная» для усиления конструкции
Строим классический вариант стула-стремянки
Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:
- Электролобзик с комплектом пил по дереву;
- Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
- Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
- Полировальный аппарат с насадкой по дереву;
- Шуруповерт;
- Комплект столярных струбцин.
Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.
В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.
Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.
Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.
На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.
Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.
Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео
https://youtube.com/watch?v=oQq1OMXHA1Q
Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.
Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.
После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.
Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты.
Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.
Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.
Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.
Особенности конструкции деревянной приставной лестницы
Давайте для начала выберем тип лестницы, который нам надо сделать и рассмотрим, откуда растут «ноги» у сего изделия. По сути, это самый простой тип изделия, который только существует, никаких шарнирных соединений или выдвижных конструкций не будет. Лестница состоит из струн (две большие боковые балки, на которые крепятся ступеньки), усилений (стягивающие элементы) и ступенек. Также можно прибить противоскользящие накладки на подошву (нижняя часть) лестницы или колышки, если она используется на земле. Угол приставной лестницы может быть разным, но рекомендуют работать при угле не более 70 градусов (при угле установки лестницы в 75 градусов надо использовать страховочные крепления). Это сделает работу безопасной.
Алюминиевые и стальные детали мы не будем применять в этом типе изделия, поскольку наша основная цель сейчас – рассмотреть, как сделать приставную деревянную лестницу с минимальным бюджетом и подручными средствами, без использования сварочного аппарата или электросети вообще. Для этого нам надо будет рассчитать примерное количество деревянных брусьев, которые надо предварительно закупить и длину струн.
Что касается боковых балок (струн), здесь все просто: надо определиться, какая длина приставной лестницы вам необходима и добавить 40 сантиметров – это и есть длина струн лестницы. Для них лучше использовать деревянный брус с размерами 70 на 40 миллиметров, дабы с запасом хватило, а лестница выдержала солидного русского мужика на 120-130 кг. Теперь ступеньки. В большинстве случаев для удобства шага нужно расстояние 30 сантиметров. Берем общую длину лестницы и делим на 30 – получается количество ступеней. Теперь нам потребуется еще 2 стальные шпильки М10 («стяжки») длинной по 60 сантиметров (это по желанию, без них лестница тоже будет держаться хорошо).
Виды приставных лестниц
В продаже на современном рынке сейчас можно найти большое разнообразие самых различных моделей приставных конструкций. Внимательно изучив характеристики каждой из них, вы сможете подобрать модель, которая подойдет именно вам.
В целом все приставные лестницы делятся на три типа:
Простые. Эти модели имеют фиксированные габариты и не разбираются. Они характеризуются наибольшей надежностью и прочностью, так как представляют собой монолитную конструкцию. Недостатком их является сложность транспортировки и хранения.
Складные. Это модели на шарнирных механизмах, в случае необходимости позволяющих раздвинуть лестницу, увеличив ее размер в два раза. Некоторые из таких моделей можно эксплуатировать в том числе и как стремянки.
Выдвигающиеся. Эти приставные лестницы раздвигаются благодаря роликовой системе. В них вы можете легко регулировать высоту. Они компактные и удобные в плане транспортировки и хранения. Однако чтобы такая лестница прослужила вам долго, необходимо регулярно проводить смазку роликов и фиксирующих элементов.
Металлические приставные лестницы
Металл — очень прочный и функциональный материал. Грузоподъемность его составляет до 200 кг. Большой популярностью пользуются стальные и алюминиевые приставные лестницы. Последние обладают рядом преимуществ:
- Имеют длительный срок службы.
- Не ржавеют, в связи с чем не требуют проведения антикоррозийной обработки
- Имеют небольшой вес.
Изготовление металлической приставной лестницы вы можете осуществить самостоятельно.
Чтобы соорудить приставную лестницу из профильной трубы своими руками, вам потребуется:
- 2 профильных трубы с сечением 4 Х 4см и длиной по 2,5м каждая.
- 10 отрезков такой же трубы по 30-35см.
- Четыре металлических квадратика 4 Х 4см.
- Двадцать стальных уголков.
- Грунт по металлу, краска.
Этапы изготовления:
- Разложите на столе профильные трубы параллельно друг другу. Расстояние между ними должно быть равно ширине лестницы — 0,3 м.
- Разметьте места, куда вы будете приваривать ступени. Оптимальным расстоянием между ступеньками считается 25 см.
- В отмеченных местах приварите металлические углы. Они необходимы для дополнительной фиксации перекладин.
- Далее нужно приварить два металлических отреза длиной 0,3 м на длинные трубы вверху и внизу. В итоге вы получите металлический прямоугольник.
- Затем последовательно приварите ступени к уголкам, выполняя двойной сварочный шов.
- Торцы вертикальных труб закройте металлическими пластинками. Это нужно, чтобы внутрь не попадали пыль, вода и т. д.
- Отшлифуйте швы после сварки.
- Нанесите грунт, после того как он высохнет, покройте краской.
Деревянные приставные лестницы
Такие приставные лестницы обычно имеют невысокую стоимость, прочны и просты в плане монтажа. Чаще всего для их строительства используется древесина ели или сосны. К недостаткам их можно отнести высокую чувствительность к воздействиям окружающей среды. Такие лестницы со временем могут рассыхаться, в связи с чем необходимо регулярно обрабатывать их, используя антисептики.
Изготовить деревянную приставную лестницу можно своими руками.
Для этого вам потребуется:
- 2 бруса сечением 50 Х 40 мм. Они пойдут на опоры.
- Деревянные бруски 40 Х 35 мм. Из них вы будете делать ступени.
Порядок работ:
- Подготовьте эскиз и нарежьте материалы в соответствии со схемой. Для удобной приставной лестницы оптимальными считаются параметры: 60 см — ширина ступени и 30 см — расстояние между поперечными перекладинами.
- Тщательно зачистите и обработайте рубанком заготовки для конструкции.
- Крепление перекладин к опорам лучше всего осуществлять методом врезки. Для этого стамеской на них вырезаются пазы, в которые затем будут крепиться ступени. Пазы обрабатываются с помощью напильника.
- Налейте в пазы столярный клей, им же обработайте боковые поверхности ступенек. Вставьте перекладины в пазы.
- После высыхания клея скрепите конструкцию саморезами.
- Чтобы убрать щели в местах соединений, используйте «жидкое дерево». Для его изготовления нужно смешать клей ПВА и деревянные опилки. Эта густая масса хорошо заполнит все отверстия и поможет сделать лестницу более аккуратной.
- Наибольшей устойчивости конструкции можно добиться, если сделать лестницу слегка зауженной кверху.
- Покройте приставную лестницу морилкой. Также для обработки можете использовать бесцветный лак.
- Если собираетесь эксплуатировать приставную лестницу, сделанную своими руками, на улице, закройте ее ножки специальными резиновыми накладками. Это убережет дерево от гниения и придаст конструкции большую устойчивость.
Назначение конструкции
Как правило, такие конструкции используются там, где невозможна установка стационарной лестницы. Об этом упоминалось выше. Такая лестница есть практически в любом частном доме, поскольку без неё невозможно подняться в труднодоступные места. Учитывая, что перенос тяжестей по ней не слишком удобен и безопасен, вместо такой конструкции лучше изготовить лестницу-трансформер. Тем не менее, именно приставные лестницы пользуются популярностью в загородных домах. Некоторые решают приобрести готовую конструкцию из алюминиевых труб, но большинство людей предпочитают изготавливать её самостоятельно. Тем более, что работа проста в реализации и занимает не слишком много времени.
Важно! Начинающим мастерам не стоит выбирать сложные лестничные конструкции, так как нехватка опыта может сказаться на качестве изготовления
Разновидности приставной лестницы
Простейший вариант переносной конструкции, с помощью которой можно добраться выше своего роста – приставная лестница, которая может еще быть складной или стремянкой. Главные требования – конструкция должна быть не только легкой, но и максимально надежной, к тому же ее цена должна быть приемлемой (см.также статью “Правильная покраска деревянной лестницы своими руками: изучаем технологию”).
Обычно в этом случае используют:
- профильные алюминиевые трубы;
- нержавеющую сталь;
- древесину.
Сегодня нас будет интересовать именно последний вариант, с учетом того, что регламентирует ГОСТ на деревянные приставные лестницы 26887-86. Также конструкция может быть следующего типа:
Обычная конструкция
Сразу нужно сказать, что изготовить ее своими руками сможет каждый, конструкции несложная и легкая в изготовлении.
Предварительно следует подготовить:
- деревянные сосновые брусы для тетивы размером 40х50 мм и для ступеней – 30х50 мм;
- любой универсальный клей.

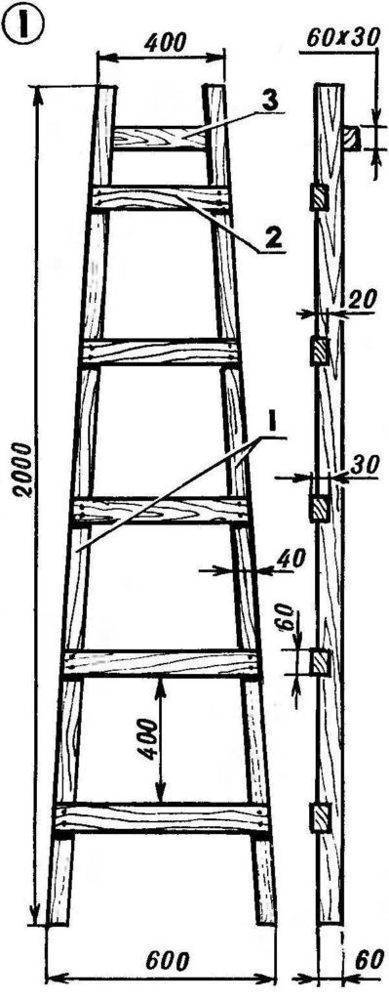

Чертеж деревянной приставной лестницы не отличается сложностью
- Ширина конструкции – 400-600 мм, чтобы по ней удобно было подниматься и опускаться.
- Шаг ступеней – 250-350 мм.
- Из бруса сечением 30х50 мм необходимо изготовить перекладины. На их торцах сделать прямоугольные шипы сечением не менее 15х30 мм.
- Гнезда для них размечаются в тетивах и высверливаются с соблюдением размеров. Учтите, что перекладины не должны болтаться в тетивах, иначе конструкция не будет отвечать должной надежности.
Максимальная длина приставных деревянных лестниц не может быть более 5 м
- Перед установкой в гнезда шипы смажьте универсальным клеем.
- Положите тетиву на горизонтальной поверхности и зафиксируйте на ней все ступени, соблюдая плотное соприкосновение между ними.
- Установите перекладины на другую тетиву, при этом вначале следует вставлять их на ½ шипа, и только после установки следующей вставлять полностью.
- Срежьте нижнюю часть тетивы под углом, обеспечив ей устойчивое положение при использовании. Для надежности набейте снизу на срез резину, тогда она не будет скользить по бетону, или установите металлический шип, если будете использовать лестницу на грунте.
- Покройте готовое изделие олифой, а затем водоотталкивающей краской.
Как сделать приставную деревянную лестницу своими руками самой простой формы
Складная конструкция
Теперь давайте сделаем удобную приставную модель, которую можно хранить в компактном виде. Вам понадобится деревянный брус сечением 40х40 мм и доски 100х20 мм, которые будут использованы в качестве перекладин (ступеней).
Кроме того, приготовьте:
- капроновый шнур;
- скотч;
- универсальный клей.
Обычно используются в конструкции три сегмента, которые фиксируются муфтой.
Последняя крепится на одной части стационарно с помощью клея и является своеобразным гнездом для тетивы следующего сегмента.
Можно самостоятельно изготовить чертежи приставной деревянной лестницы своими руками
- Нарежьте из брусьев секции нужного размера.
- Изготовьте 4 ступени размером 300х60х20 мм из доски 100х20 мм.
- Сделайте муфту с учетом того, что с одной стороны она должна быть свободнее:
- возьмите брус сечением 40х40 мм нужного размера;
- обмотайте его скотчем, увеличив его толщину;
- нанесите клей на место установки муфты;
- приложите к торцу обмотанную скотчем часть;
- наложите коробку муфты на оба фрагмента;
- проклейте;
- обмотайте плотно капроновым шнуром;
- высушите изделие;
- уберите брусок, служивший расширителем.
- Ступени изготовьте из доски 100 на 20 мм:
- распилите ее пополам;
- нарежьте требуемое количество.
- Соберите секции, воспользовавшись любым методом:
- шип в гнездо;
- приклеивать ступени к тетиве и фиксировать капроновым шнуром.
- Высушите изделие и покройте водоотталкивающей краской.
Приставная деревянная лестница своими руками с формой ступеней утиный шаг
Утиный шаг
Применяется тогда, когда приставная лестница является стационарной.
В этом случае форма ступеней будет несколько иной:
- высота – до 200 мм;
- ширина с одной стороны 300 мм, со второй – 150 мм.
Изготовление происходит таким же способом, как было описано выше. Метод крепежа – «шип в гнездо», при этом используют 3 шипа, так как ширина перекладины больше.
Требования к приставным лестницам
Чтобы лестница выглядела красиво, а главное – была безопасной, необходимо соблюдать ряд правил при ее изготовлении. Эти правила указаны в нормативных документах, разработанных специалистами на основе проведенных расчетов и испытаний (ГОСТ 26887-86, ГОСТ 24258-88, ПОТ РМ-012-2000, СП 12-135-2003). Первый документ содержит основную информацию, а именно:
- максимальная длина приставной лестницы не должна превышать 5 м;
- в нижней части лестницы должен быть упор в виде резиновой галоши или стального штыря;
- в верхней части должны быть установлены крюки для надежной фиксации лестницы на вертикальной поверхности.
Если приставная лестница будет эксплуатироваться на рыхлой поверхности (на вскопанной почве, на песке и т.п.), следует укрепить на ее нижних опорных концах накладки со стальными штырями. Они не позволят соскользнуть конструкции под нагрузкой. На гладкой и твердой поверхности необходимы резиновые галоши (башмаки). Чтобы лестница была универсальной, эти накладки нужно делать съемными.
Среди прочих требований, изложенных в нормативных документах, необходимо выделить следующие:
- шаг ступеней выбирают в пределах 300-340 мм;
- элемент ступени должен быть в сечении не меньше 20×40 мм;
- для крепления ступеней между опорами (тетивами) в последних проделывают пазы;
- тетивы скрепляют между собой стяжными болтами в районе верхней и нижней ступеней, а также через каждые 2 м по всей длине;
- наличие поперечных трещин древесины не допускается, продольные не должны превышать 150 мм в длину и 5 мм в глубину.
Испытания приставной лестницы в соответствии с требованиями нормативных документов производятся ежегодно. Для этого каждая ступень установленной под углом 60—75 градусов нагружается грузом 120 кг. К боковой грани тетивы крепится табличка с указанием даты проведения следующих испытаний.
Как произвести расчёт
Правильный расчет конструкции – это залог безопасности лестницы
Если длина лестницы не будет превышать 2 м, используйте брус 5х5 см. Если длина не выше 3,5 м – нужен брус 10х2,5 см, ставить его необходимо на ребро. При высоте лестницы более 3,5 м, рекомендуется брать брус 10х5 см. Измерить высоту очень легко, достаточно знать точку, где должен располагаться верхний край конструкции.
С помощью рулетки измеряем расстояние между землёй и этой точкой. К полученной цифре следует добавить ещё 35–50 см, поскольку должен учитываться угол наклона лестницы. Чтобы рассчитать, какое количество материалов понадобится, нужно знать ширину конструкции (обычно она составляет 40-60 см) и шаг – он равен 25–35 см.
Общие положения
Давайте для начала разберёмся всё-таки, для чего же нужно крыльцо, чтобы мотивировать серьёзность подхода к его монтажу.
Назначение
Удобство подъёма. Это, конечно, наиболее очевидная функция. Ведь все правильно построенные дома имею возвышение над грунтом, и запрыгивать в него не очень удобно, а для некоторых людей и вовсе невозможно. Несколько же удобных ступенек с поручнями сделают подъём лёгким и безопасным.
Особо большое значение надёжное крыльцо имеет для пожилых людей
- Предотвращение проникновения в дом уличной грязи и пыли. Большая часть мусора, который может быть занесён с улицы, задерживается именно на крыльце, не попадая в жилые помещения. Закрытые же варианты дают ещё дополнительную защиту от ветра и холода.
- Завершение и подчёркивание архитектурного стиля всего здания. При этом следует учитывать, что именно крыльцо первым встречает гостей, поэтому его эстетичность играет очень важную роль в интерьере вашего загородного участка.
Ознакомление с домом начинается с крыльца
Виды
Упрощённое крыльцо для дома из бруса Можно выделить несколько наиболее распространённых конструкций:
| Название крыльца | Описание |
| Упрощённое | Деревянная площадка с несколькими ступеньками. Наиболее элементарная конструкция для монтажа своими руками. |
| Присоединённое | Дополняется перилами, навесом и балясинами. Является наиболее распространённым вариантом при обустройстве загородных участков. |
| Встроенные | Проектируются и возводятся одновременно с домом, представляя собой достаточно сложный вариант сооружения. |
| Патио | Представляет собой целую веранду, а в некоторых случаях скорее даже пристроенную беседку со всеми надлежащими атрибутами. На таком крыльце достаточно места для размещения кресел и столика, дающих возможность проведения полноценного отдыха. Цена такой постройки, соответственно наиболее высокая. |
Фото просторного крыльца-патио
Этапы сборки
- Сначала осуществляется пробная сборка своими руками для устранения возможных дефектов лестницы;
- После окончательной подгонки деревянные детали обрабатываются специальным антисептическим раствором, чтобы предохранить древесину от поражения грибком и плесенью;
- Торцы ступеней и внутренняя поверхность пазов промазываются клеем и плотно скрепляются, как показано на фото;
- Для повышения уровня надежности, с наружных сторон ступени дополнительно фиксируются шурупами. Чтобы не портить эстетичный вид лестницы, шляпки шурупов лучше утопить в балку на 5-8 мм, а полученные углубления зашпаклевать;
- Затем лестница подвергается финишной обработке – покрытию лаком или краской.
Подведем итоги
Существует множество вариантов конструкций подъемных изделий и материалов, используемых для их оснащения. Ступени лестниц, которые установлены на тетиве смотрятся особенно красиво. А благодаря современным технологиям данная конструкция стала намного прочнее и крепче, что позволяет продлить срок службы такой конструкции.
Видео описание
А вот интересное видео по изготовлению лестничной деревянной конструкции другой формы:
Выполнение «зазубрин»
От нижних торцов лестницы отступают 350-400 мм и отмечают на опорных балках нижнюю границу крепления первой ступеньки. Это действие повторяют через каждые 400 мм. На таком расстоянии будут фиксироваться все остальные ступеньки-перекладины.
На отметках делают поперечные запилы глубиной 20 мм. Выше их на расстоянии 50 мм отмечают места, в которые потом устанавливается стамеска или острый топор. Этими инструментами и при использовании молотка откалывают кусок древесины под углом 300. В результате на всех отмеченных местах образуются ступеньки. Их обрабатывают антикоррозийными составами, например, краской.
Изготовление перекладин-ступенек
Берут бруски, длина которых составляет 600 мм. Лишние части таких заготовок обрезаются, но только после их закрепления. Например, если изготавливается пятиметровая лестница, используется 15 заготовок.
