Изготовление основных узлов самостоятельно
Актуаторы для привода делаются из подручных материалов
Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.
Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:
- редукторные электрические двигатели с усилием свыше 120 Н;
- подъемники стекол на машине;
- домкраты винтового действия;
- отрезки квадратной трубы;
- два актуатора (поступательных устройства) спутниковой антенны.
Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.
Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:
- больше 15 см — рычажный;
- до 15 см — линейный.
С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.
Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.
Крепление верхнего и нижнего уловителя
Уловитель
Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.
Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.
Выбор комплектующих
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
- Combi Arialdo и Flatelli Comunello из Италии.
- Ролтэк и Doorhan из России.
- Alutech из Беларуси.
Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.
Последовательность монтажа автоматики
Если Вы приобрели не только привод для ворот (сам двигатель с редуктором и шестерней в сборе), но и комплект дополнительной автоматики (фотодатчики, сигнальную лампу, дополнительную антенну), то сначала монтируется автоматика и только потом привод — так как все провода от вспомогательных устройств выводятся снизу вверх — из-под земли через закладную под привод и далее к клеммным колодкам привода.
Первым делом закрепляем в нижней части полотна ворот зубчатую рейку. На этом этапе не сильно важна высота её крепления. Не переживайте о том, что шестерня привода может не сцепится с рейкой так как высоту расположения самого привода (вместе с шестерней) над его основанием Вы впоследствии сможете отрегулировать при помощи четырех регулировочных винтов.
Для крепления фотоэлементов нам нужно проложить двухжильный провод между внутренними столбами откатных ворот. Если таковых нет, то рекомендую вкопать невысокие дополнительные столбики со стороны двора и уже на них крепить фотоэлементы. Можно ли крепить на наружные столбы? Можно, но лучше делать это всё таки со стороны внутреннего двора из антивандальных соображений. В нашем случае мы уже имели внутренние столбы и нам нужно было установить на них фотодатчики и соединить их скрытой проводкой, для этого необходимо: на высоте 50 см от земли просверлить в обоих столбах отверстия, направленные внутрь проема ворот; прокопать траншею, соединяющую оба столба и проложить в ней двухжильный провод в футляре из технической полиэтиленовой трубы; получить доступ внутрь трубы с её нижнего торца — для скрытого ввода проводки.
Провели провод под землей, вывели его концы вверх сначала внутри столбов, затем вывели их наружу через просверленные отверстия. Теперь начинаем монтаж фотодатчиков. При этом фотоэлементы нужно сначала закрепить на столбе и лишь потом начать их коммутацию. Не обрезайте излишний провод «под корень»! Лучше лишнее заправить впоследствии внутрь столба.
Монтируем сигнальную лампу и выносную дополнительную антенну (в случае их наличия). Для этого берем провода согласно таблице «Типология кабелей и их минимальные сечения», опубликованной выше. Как правило это коаксиальный кабель с волновым сопротивлением 50 Ом — для антенны и двухжильный провод с сечением 2х1,0мм — для сигнальной лампы. Длина проводов выбирается такой, чтобы её хватило для того, чтобы пропустить их сверху до низу внутри столба, расположенного ближе остальных к месту установки самого привода. Вспоминая про вандалов, опять же рекомендуем устанавливать сигнальную лампу и антенну на внутренний столб (если он есть), а не на наружный. Если столб один — монтируйте на него или приварите к нему площадку. Чтобы смонтировать сигнальную лампу на верхний торец столба, этот столб должен быть заварен сверху стальной пластиной (а не заткнут пластиковой заглушкой). Основание лампы устанавливается на ровную поверхность и закрепляется к ней при помощи саморезов. Соответственно её не закрепить на незаваренный торец полой трубы. Многие просто приваривают к трубе (столбу) площадку.
Сердцем всей системы является привод для ворот, поэтому коммутация всех вспомогательных устройств выполняется на клеммных группах, установленных на приводе. В связи с этим теперь нам нужно всю проводку подвести к приводу. Вся проводка, идущая к приводу, подводится к нему скрытым образом — снизу. Для этого в основании привода есть отверстия, а в самом приводе небольшой кабель канал для того, чтобы провести все провода насквозь через привод, снизу вверх, к клеммным группам. Учитывая сказанное, нам необходимо сделать соответствующее отверстие в стальной закладной (прорезается с помощью УШМ). Затем, при помощи перфоратора, пробить канал, проходящий через отверстие в закладной вниз и в сторону — в траншею под привод.

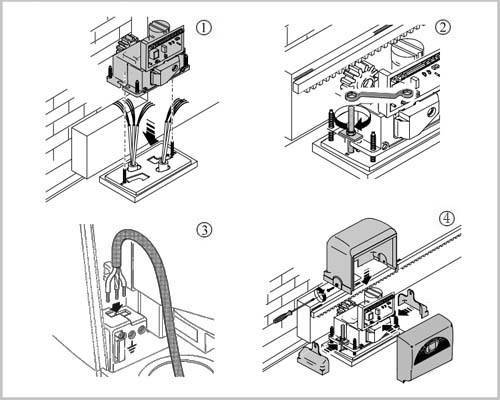

Привариваем основание привода для ворот к закладной при помощи электросварки, а затем производим регулировку высоты двигателя привода над его основанием при помощи четырех регулировочных винтов. Необходимо добиться зацепления зубчатого колеса привода с зубчатой рейкой (но между шестерней и рейкой должен оставаться небольшой зазор!).
Сборка привода с цепной передачей
Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.
Пошаговая инструкция:
- Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
- Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.
Монтаж
Вспомогательный чертеж для правильного монтажа механизмов
Перед монтажом механизма своими руками всегда идет планирование и создание проекта будущей конструкции. В соответствии с размерами проема гаража создается рабочий эскиз или выбирается готовый вариант, максимально подходящий под имеющиеся размеры. Процесс сборки заключается в следующем:
- Собирается П-образный короб-основание из деревянного бруса, скрепленного угольниками и пластинами из металла.
- Затем он крепится в гаражном проеме, при этом его нижняя часть утапливается на 2 сантиметра в уровень пола.
- Собирается полотно ворот.
- Монтируются направляющие шарниры. Устанавливается верхний кронштейн под потолком помещения. Для того чтобы избежать заклинивания механизма, кронштейн должен двигаться по створке без затруднений. Зачастую его крепят при помощи стальных штырей, «пристреливаемых» к железобетонному перекрытию.
- Монтируется 2 шарнира (для движения створки), их длина подбирается для каждого случая индивидуально.
- Монтируются направляющие профили. В них нужно завести ролики шарнирного механизма. Профили прокладываются под потолком по бокам от верхнего кронштейна. После завершения монтажа, необходимо проверить плавность движения роликов.
- Установка створки ворот в проеме гаража. Размечаются места крепления шарниров поднимающего механизма на створке.
- Крепление шарниров к створке. При этом рычаги должны свободно скользить по направляющим. Если плавности хода нет, нужно перепроверить их взаимную параллельность. После необходимых поправок и корректировки места расположения рычагов, их окончательно закрепляют.
Весь процесс заканчивается установкой пружин возврата или механизма противовеса. В случае с пружинами, они должны располагаться с двух сторон створки. Подобно направляющим профилям они должны быть установлены параллельно. Если установленных пружин недостаточно для полного закрытия створки, дополнительно подбирают и устанавливают противовес. Либо изначально ставят противовесы, если створка тяжелая.
Какие подручные средства можно использовать в работе
Можно заменить часть деталей более дешевыми аналогами, если уверены, что сможете надежно соединить элементы кинематической схемы. Например, в качестве силового агрегата допускается использование двигателя от старой стиральной машины. В таком случае при подключении двигателя нужно будет определить концы двух пар обмоток. Это делается с помощью мультиметра в режиме измерения сопротивления, которое у пусковой обмотки значительно выше.
Вал двигателя и редуктора нужно соединить жесткой или полужесткой муфтой. Первая представляет собой гильзу с отверстиями разных диаметров и шпоночными канавками. Полужесткая соединительная муфта собирается из двух фланцев, которые соединены между собой лепестками из резины.
Вместо редуктора вы можете задействовать ременную передачу. Для правильного определения передаточного числа разделите диаметр большего шкива, жестко и соосно соединенного с приводным колесом, на диаметр меньшего, который крепится на валу двигателя.
Такой вариант подразумевает определенные сложности в сборке станины для крепления элементов кинематической схемы. Например, существуют трудности сооружения натяжного устройства для ремня. Частично их можно избежать, используя автомобильный ролик-натяжитель ремня ГРМ
Также при использовании ременной передачи придется уделить внимание устройству независимого вала с двумя радиально-осевыми подшипниками. Вал должен быть правильно отцентрирован, ведь на нем расположены элементы двух трансмиссий: приводное колесо и ведомый шкив ременной передачи
Монтаж электрических редукторов
При выборе автоматики следует учесть определенные факторы:
- Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
- Вертикально выставленные створки (для легкой и правильной их роботы).
- Сторона, в которую открывается портал (наружу или внутрь).
Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.
Створки открываются внутрь
Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.
В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.
Установка автоматики
Створки открываются наружу
Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.
Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.
Советы
При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.
Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.
Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.
Для роль ставней стоит оставить место по 15 см для монтажных работ.
Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.
Основные типы автоматических ворот
Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот
Распашные створки
Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.
Монтажная схема выглядит следующим образом:
С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.
Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.
Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.
Откатные системы
Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.
Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.
На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.
Подъемные механизмы секционного типа
Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.
Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.
Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым
Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.
Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.
Установка верхнего фиксатора
Верхний фиксатор
Чтобы при движении ворот они не съехали, сверху на столбе устанавливают фиксатор или направляющий. Он будет останавливать ворота и не давать им раскачиваться при сильном ветре. Для этого на опорном столбе следует отметить отверстия под крепления. Измеряйте все правильно, чтобы верхняя рама без препятствий могла заходить в фиксатор.
На столб надо установить кронштейн для крепления направляющей. Если вы будете закреплять его в бетоне или кирпиче, используйте анкера, диаметр шпильки которых 10 мм. Если же вы крепите его к металлу, то подойдут специальные саморезы. В случае когда применяется сварка, ролики нужно снять.
После закрепления фиксатора проверьте его. Ворота должны плавно ходить, сохранять вертикальность, а ролики должны их плотно охватить.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4
Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Сборка привода с реечной передачей
Крепление двигателя и механизма передачи
Для сооружения рамы, к которой будут крепиться двигатель и механизм передачи, разумнее всего использовать угловую сталь с шириной полки 50 мм. Рама должна быть жестко прикреплена к бетонному основанию.
При выборе двигателя и редуктора обратите внимание на такой параметр, как высота оси вращения. Если она неодинакова, то основание под оборудование нужно будет делать двухуровневым
Двигатель с редуктором крепятся болтами с самоконтрящейся гайкой к ровной и жесткой металлической опоре. Отверстия в основании должны быть продолговатыми, чтобы была возможность правильно отрегулировать положение.
Крепление цепи к воротам
Самым очевидным местом для крепления тяговой рейки или цепи может показаться рельсовая направляющая. Это распространенная ошибка, ведь при таком расположении механическая передача подвержена сильному загрязнению, не говоря уже о проблеме накопления снега. Лучше установить дополнительную приводную балку на полотне ворот, соблюдая высоту от дорожного покрытия в 60–100 см. Снизу к этой балке прикрепите цепь или зубчатую рейку, защищенную боковым кожухом из резины или пластика. Крепление концов цепи к воротам выполняется сваркой.
Устранение некоторых проблем цепной передачи
Такой способ передачи сопряжен с рядом трудностей. Например, цепь имеет свойство растягиваться, особенно при столь значительных нагрузках. Этот эффект можно устранить, если приварить к последнему звену цепи шпильки и пропустить их через закрепленные на раме ворот проушины. Такой натяжитель позволяет периодически выбирать «слабое звено» и натягивать цепь. Также можно разместить на раме привода ролик-успокоитель с жесткой пружиной, который не только будет компенсировать провисание цепи, но и предотвратит ее соскакивание со звезды из-за так называемой “пляски”.
Всех этих сложностей можно избежать, если вместо цепи использовать рейку с зубьями. Изготовить такую своими руками вряд ли получится, потребуются услуги слесарной мастерской.
Автоматизация
Составляющие элементы
Автоматика, установленная своими руками на подъемно-поворотные ворота, позволяет управлять процессом открывания/закрывания створки при помощи пульта управления, что очень удобно. Кроме этого, разные виды таких систем имеют различные опции защиты и сервисные функции. А сборка системы своими руками позволяет значительно сэкономить. Электропривод на ворота нужно выбирать исходя из двух параметров:
- максимальная высота подъема (от 2,4 до 3,5 м);
- максимальная площадь створки (от 8 м² до 15 м²);
В соответствии с этими данными можно подобрать наиболее подходящий тип электропривода для вашего конкретного случая. Процесс установки электропривода своими руками заключается в нескольких этапах:
- Соединение привода и направляющей шины при помощи U-образных кронштейнов.
- Крепление направляющей шины к потолку и стене. Для начала нужно разметить центральную линию на стене относительно проема. Один кронштейн крепится на стене, на высоте 50 мм от края створки, а второй кронштейн устанавливается на потолке с расстоянием в 150 мм от стены, где находится проем. Сначала один край направляющей шины закрепляется на кронштейне, а затем второй край (с электроприводом) – на потолке. Не забудьте установить каретку на шину, перед монтажом.
- Присоединение воротного полотна к каретке. В закрытом положении створки нужно закрепить кронштейн для тяги.
- Разблокировать карету, придвинуть ее к полотну и соединить вместе кронштейн, тягу, соединитель и каретку.
- Присоединить электропривод к источнику питания.
Эскиз с расположением составляющих элементов
При установке автоматики на подъемные ворота своими руками, стоит обратить внимание на особенности климата. Если в теплое время года с эксплуатацией автоматики проблем не будет, то в зимний период возможны трудности
Обледенение створки (ледяные дожди) могут значительно увеличивать массу воротной створки, а это, в свою очередь, может привести к ее заклиниванию. Для таких ситуаций нужно предусмотреть возможность ручного открывания/закрывания створки.
Выбирая автоматику на гаражные ворота, нужно подыскивать такие варианты, которые будут максимально эффективными именно для вашей конструкции подъемника. Лучше всего проконсультироваться у специалистов компании, реализующих системы автоматики.
