Схема подключения и устройство откатных ворот с электроприводом

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

  • возможность обустройства даже при ограниченном бюджете;
  • популярность – все узлы автоматики есть в продаже;
  • беспрепятственность проезда транспортных средств при наличии места;
  • выполнение створок из любых материалов;
  • легкость самостоятельного монтажа полотна.

Основные технические характеристики

Чтобы понять особенности работы каждого кабеля, необходимо рассмотреть их технические характеристики. При их сравнении будут видны основные сходства и различия проводников:

  • И ПВС, и ВВГ изготовлен из медной проволоки, в большинстве случаев оба кабеля сплетены из нескольких тонких проволок, но ВВГ может быть цельным.
  • ПВС отличается высоким классом гибкости 5, при этом ВВГ обладает средним показателем, это 1-2 класс.
  • В ПВС может быть от 2 до 5 жил, а в ВВГ ‒ от 1 до 5 жил.
  • Важным критерием является площадь сечения, которая у ПВС может быть в диапазоне от 0,75 до 6 мм². ВВГ значительно толще, от 1,5 до 625 мм².
  • Температура эксплуатации также отличается: диапазон для ПВС составляет -25 — +40 °С, а ВВГ можно использовать при показателях термометра от -50 до +50 °С.

Подобный список характеристик помогает сделать окончательный выбор в пользу провода, ведь эти параметры влияют на работу ворот.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

  • Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
  • Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Заливка фундамента

Устанавливают опалубку и заливают

Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею

Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ

На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Ограничения на установку

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

  • Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
  • Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
  • Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
  • Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

  • В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
  • Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
  • Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

Материалы, инструменты для установки


Ворота из сэндвич-панелей Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны

Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью. Однако если смазать редуктор, он не будет замерзать

Однако если смазать редуктор, он не будет замерзать.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Установка верхнего фиксатора

Верхний фиксатор

Чтобы при движении ворот они не съехали, сверху на столбе устанавливают фиксатор или направляющий. Он будет останавливать ворота и не давать им раскачиваться при сильном ветре. Для этого на опорном столбе следует отметить отверстия под крепления. Измеряйте все правильно, чтобы верхняя рама без препятствий могла заходить в фиксатор.

На столб надо установить кронштейн для крепления направляющей. Если вы будете закреплять его в бетоне или кирпиче, используйте анкера, диаметр шпильки которых 10 мм. Если же вы крепите его к металлу, то подойдут специальные саморезы. В случае когда применяется сварка, ролики нужно снять.

После закрепления фиксатора проверьте его. Ворота должны плавно ходить, сохранять вертикальность, а ролики должны их плотно охватить.

Фиксаторы есть разные, роликовые или в виде обычной скобы. Какое устройство выбирать – ваше решение.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

  • Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
  • Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
  • Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
  • Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

  • Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
  • Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

  • Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
  • Концевые выключатели отключают двигатель при достижении конечных положений створок.
  • Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
  • Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

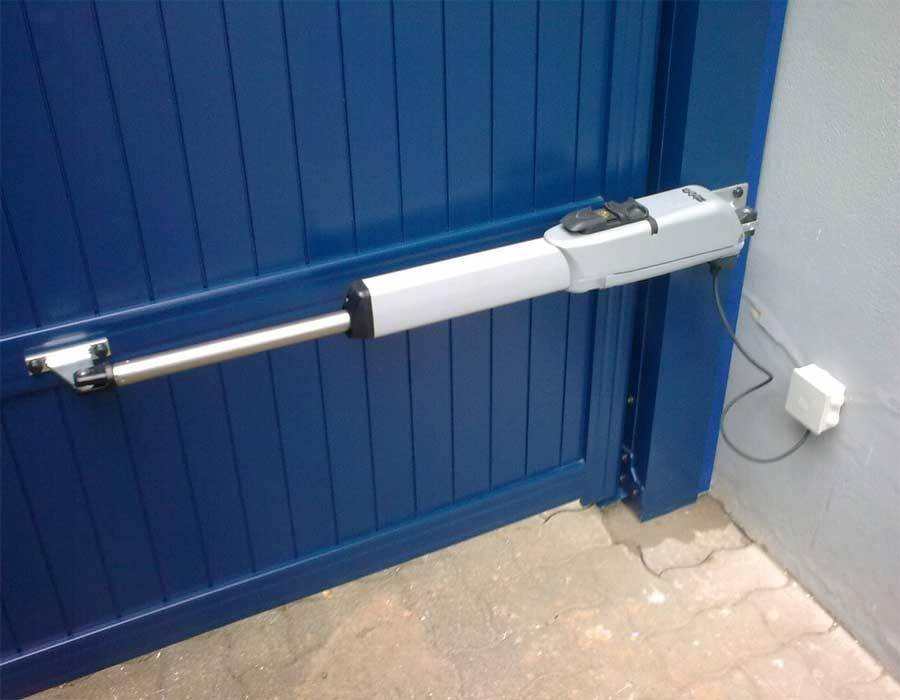

Принцип работы линейного привода (актуатора)

Актуатор ‒ разновидность электромеханической автоматики, которая пользуется наибольшим спросом.


Среди его плюсов:

  1. Недорогой.
  2. Устанавливается просто.
  3. Открывается наружу.

Запускается в работу в следующем порядке:

  1. С помощью редуктора мотор вращает винт.
  2. При этом винт с гайкой двигаются в том же направлении, что и направляющая.
  3. Выполняется преобразование вращения в линейное.
  4. Двигающаяся гайка обеспечивает открытие конструкции.

Блок управления регулирует работу мотора и в нужный момент замедляет ее. Это способствует продлению срока службы линейного привода.

Достоинства и недостатки откатных конструкций

Конструкция откатных ворот имеет следующие преимущества:

  1. Створки не мешают въезду и выезду автомобиля с участка. При этом использование откатных ворот позволяет экономить пространство.
  2. Возможность установить систему в любых климатических условиях.
  3. Разнообразие отделочных материалов, применяемых при создании откатных створок. Благодаря этому можно выбрать именно те изделия, которые подходят для конкретного участка.
  4. Сохранение правильного положения створки даже при длительном использовании. Это связано с особенностью строения системы.
  5. Возможность выбрать различную автоматику для ворот.

К недостаткам описываемого типа конструкций можно отнести:

  • более высокая стоимость, если сравнивать со стоимостью других типов конструкций;
  • также стоит отметить, что для установки откатных створок необходимо создавать фундамент;
  • вдоль забора необходимо выделить пространство для створки.

При желании можно сделать и установить откатные ворота своими руками. Многие устанавливают в створке калитку. Чтобы не тратить время на создание всех элементов конструкции, можно приобрести набор для ворот.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.


Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Возможно Вам будет также интересно:

  • Каркас откатных воротЗаказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
  • Автоматика для откатных воротАвтоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Ворота с калиткой или калитка отдельно?Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

  • По-настоящему необычный забор — зеркальный заборЕсли захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …
  • Столбы для забора. Без ошибок строим забор своими рукамиЗабор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки

Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой

При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре

Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления

Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

  1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
  2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
  3. Площадь ворот.
  4. Масса створки.
  5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.
