Притягательность электропроводки
Скрытая проводка — ничего лишнего
Укажем основные преимущества скрытой электропроводки:
- Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
- Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
- На стены будет гораздо проще клеить обои или иное покрытие;
- Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
- Кабель в трубе заменить достаточно просто;
- Минимальный риск в повреждении проводки механического характера;
- Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.
Какой провод выбрать для прокладки в трубах
После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже.
Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.
Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов.
Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.
Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.
Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.
Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида.
Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.
Размещение розеток и выключателей
Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей.
В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы.
Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.
Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.
Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите.
В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой.
Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности.
Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.
В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек.
В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.
Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.
Друзья буду благодарен если . Спасибо за лайк !
#электропроводка в деревянном доме #электропроводка в трубах #электрик
Общие требования к устройству проводки
Обеспечение правил по пожарной безопасности при устройстве электропроводки гарантирует сохранность вашего дома

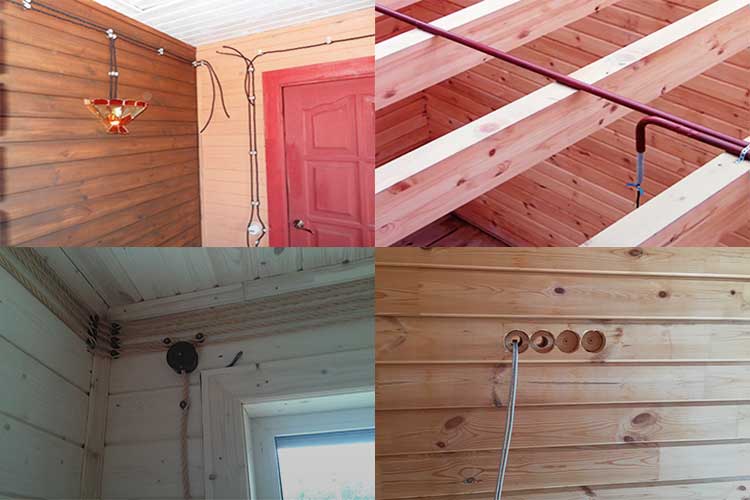

Электромонтаж в деревянном доме может быть открытым, что наиболее распространено, или скрытым, что встречается реже. Электрика должна устраиваться в соответствии с требованиями, которые определяются ПУЭ (Правилами устройства электроустановки)
Древесина – очень горючий материал, поэтому соблюдение всех норм и технологии крайне важно
Чтобы провести электричество в частный дом, необходимо учесть следующее:
- Качество изоляции. Электрический щит желательно установить в помещении, где есть перегородка из негорючего материала. Он должен быть хорошо изолирован;

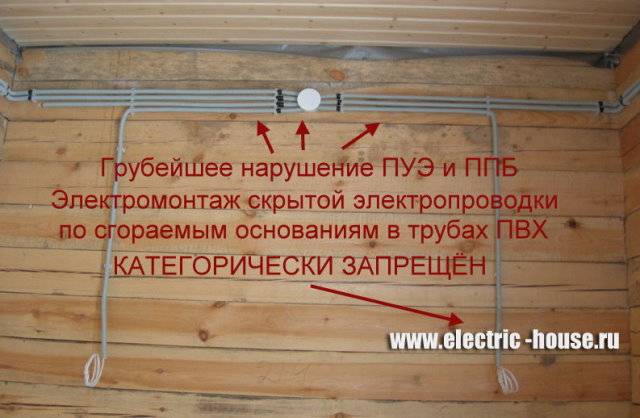

- Надёжность проводника. Не рекомендуется прокладка кабеля в ПВХ-гофре. Подойдёт изолированный медный трёхжильный провод;
- Работоспособная и исправная автоматика. Все группы приборов в электроцепи должны содержать автоматический выключатель, срабатывающий в зависимости от допустимой нагрузки тока. Чтобы проводник не перегревался, значения нельзя завышать;
- Уровень пожарной и электрической безопасности. Кабель в деревянном доме нужно укладывать так, чтобы предотвратить перегрев изоляции. Для этого сечение провода выбирают с запасом примерно на 30%, а в гофре и кабель-каналах оставляют пустоты. Для повышения безопасности применяют монтаж открытой проводки, который позволяет визуально оценивать состояние электрокабеля и вовремя устранять повреждения.
Как сделать проводку в доме за несколько часов – подробно о монтажных работах
Для начала нужно проложить основной кабель. Подводим его по каналам или плинтусам до места, где его пора поднимать по стене (или опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами
Важно, чтобы его длина была точно измерена
Далее нужно установить распределительные коробки. Их ставят в месте, где основной кабель разделяется на все выключатели и розетки. Нужно подумать о способе крепления провода в РК, как правило, мастера выбирают СИЗ – это наиболее простой и надежный способ, где контакты не окисляются, не расшатываются, удобно крепятся. Кабель закручивается под креплением, разводится таким образом, чтобы края не смогли контактировать между собой. Можно еще использовать обычную скрутку с изоляционной лентой, но так делать не рекомендуется, поскольку срок ее эксплуатации невелик, особенно при большом нагревании кабеля, контакт может со временем пропасть.
Подсоединяем розетки и выключатели. Одна из основных причин, почему проводка в доме своими руками (в срубе) считается достаточно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся непосредственно на стену саморезами, таким образом, их крепление занимает всего несколько минут.
Особенности электропроводов
Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:
- Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
- Установка электрощитка на специально подготовленную негорючую поверхность.
- Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
- Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.
Щиток с автоотключением на несколько ветвей электропроводки
Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:
- важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
- выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
- розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
- не допускать в проводке скруток и избыточного числа изгибов;
- применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
- нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
- для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.
Керамическая распределительная коробка для открытой ретро проводки.
Монтажные работы пошаговая инструкция
Монтажные работы
Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.
Вход электрической линии в дом
Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности. Кстати, это касается и воздушного подключения, и подземного.
Вход электрической линии в дом
Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.
Установка распределительного щитка
Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.
Установка распределительного щитка
В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.
Укладка кабеля
Укладка проводов через стены должна выполняться только через специальные гильзы. Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.
Укладка кабеля
После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.
Для открытой проводки целесообразно использовать негорючий кабель.
Монтаж распределительных коробок
В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.
Монтаж распределительных коробок
Установка выключателей и розеток
При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.
Установка выключателей и розеток
Установка заземления (ЗУ)
В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.
Установка заземления в деревянном доме
ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.
Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.
Конструкцию, установленную в землю, окрашивать запрещается.
По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.
Современная электрическая проводка в деревянном доме: правила и действующие нормативные документы
Для выяснения точных официальных требований к инженерным системам этого вида можно использовать следующие «первоисточники»:
- «ПУЭ» («Правила устройства электроустановок»). Это собрание нормативных актов является настольной книгой любого квалифицированного электрика. Актуальной является седьмая редакция, утвержденная Минэнергетики РФ в 2002 году приказом от 08. 07.).
- Следующий профильный сборник – «ПТЭЭП» («Правила технической эксплуатации электроустановок потребителей»). Они утверждены Минэнергетики РФ в 2003 г. (приказ от 13. 01).
Если сделать электропроводку в деревянном доме по правилам «ПУЭ», будут выполнены не только необходимые формальности. Эти нормативы разработаны с учетом особенностей физиологии человека. Они помогут создать на самом деле безопасную и надежную систему.
Приведенные в нормативах сведения пригодятся для уточнения параметров защитных средств. Уже при токе от 5 до 9 мА возможны судорожные сокращения мышц. Превышение этого порога провоцирует спазмы, которые не позволяют самостоятельно оторвать руку от проводника. Критичным считают уровень 100 мА. Если направить ток в землю, человек не пострадает.
Для получения такого результата уменьшают сопротивление защитного пути с применением специализированных устройств
На нижнем рисунке показано, что заземление защищает не только человека, но и оборудование. При его наличии быстрее срабатывают защитные устройства электропроводки, уменьшается вредное воздействие на подключенную технику.
Заземление tn-c-s
Эту схему специалисты рекомендуют при монтаже мощной трехфазной электропроводки в частном доме. Здесь есть заземлитель на стороне потребителя, сделано подключение к нейтрали источника питания. Даже при обрыве этого проводника обеспечивается надежная защита.
Такую конструкцию можно использовать в качестве заземлителя
Этот контур электропроводки лучше установить неподалеку от входного щитка с прибором учета потребленной энергии. Уголки выбирают со стенками от 4 мм и более. На песчаных почвах, где удельное сопротивление высокое, их длину увеличивают до 2,5-3 м. Проводник к деревянному дому можно сделать из стальной полосы (40 х 4 мм). Сварные соединения зачищают, покрывают грунтовкой для предотвращения коррозии. Если после проверки выяснилось несоответствие сопротивления цепи действующим нормативам, добавляют необходимое количество штырей.
Точное выполнение обязательных правил монтажа электропроводки в деревянном доме можно дополнить системой уравнивания потенциалов. Суть системы понятна из названия. Специальными проводниками соединяют главную шину заземления, металлические элементы водоснабжения, вентиляции.
Такие решения применяют в душевых, ванных комнатах, бассейнах, иных помещениях с повышенным уровнем влажности
Вместо плавких предохранителей (1) в наши дни применяют автоматические выключатели (2)
Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.
Выбирают подходящие изделия с учетом нескольких факторов:
- В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
- Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
- Электрические параметры изменяются очень быстро при подключении насосов, пылесосов, других индуктивных нагрузок.
Для защиты пользователей от поражения электрическим током используют специализированные устройства («УЗО»)
Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:
- УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
- Здесь приведен пример с бойлером (6). Его корпус подсоединен к заземлению (7).
- В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
- При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.
Статья по теме:
Пошаговая инструкция по монтажу
| Заводим ввод через наружную стену дома или через фундамент в ВРУ, предварительно выбрав для него место с открытым доступом со всех сторон и на расстоянии не менее метра от источников воды (труб горячей и холодной воды, отопления и канализации). | |
| Если в доме несколько этажей, то на каждом из них монтируем ЩУ в доступном месте, желательно строго друг над другом для удобства прокладывания кабелей питания между ними. | |
| Размечаем или делаем ниши под выключатели, розетки и распределительные коробки. | |
| Монтируем кабельные изделия (гофрированная или круглая труба из металла или пластика, короб) на стене или в простенках (скрытая проводка) и по деревянным конструкциям. | |
| Протягиваем провода от розеток, выключателей и точек освещения к распредкоробкам при помощи заранее протянутого троса. К ним подводим питающий провод и соединяем со ЩУ. | |
| После завода кабелей в распределительные коробки, ВРУ и ЩУ делаем разделку концов и соединяем скрученные провода при помощи сварки или пайки и соединительными клеммами (пример клеммы WAGO). | |
| Присоединяем все концы проводов к автоматам и другим приборам. Многожильные провода обязательно обжимаем контактными клеммами, потом присоединяем к устройству. |
Какое сечение провода выбрать для 3 кВт
Проще и быстрее всего определить сечение кабеля по суммарной мощности потребления всех приборов подключенных к конкретной ветки электросети. Если, например, она равна 3 кВт, то согласно таблице в ПУЭ, площадь сечения медного сердечника должна составлять не менее 0,75 мм2 при напряжении в сети 220 В, и 0,5 мм2 для 380 вольт.
Однако следует учесть, что данные рекомендации не учитывают импульсную нагрузку, и вообще приведены для открыто-монтированной системы. Для закрытой они несколько возрастут – 1 мм2 на 220 В и 0,75 мм2 на 380 вольт. Если же планируется запускать электродвигатель, то потребуется провод минимум на 1,5 мм2.
Измерение сечения провода штангенциркулем
Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Скрытая проводка в деревянном доме
Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.
К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.
Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.
Какой способ прокладки электричества выбрать
Кабели в коттедже можно укладывать наружным или скрытым методом.
Открытая
Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.
В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.
Скрытая
В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.
После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
