Преимущества теплого пола
Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:
Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии
Это важно для аллергиков.
Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
Снижаются расходы на отопления до 40%.
Отсутствует зависимость от электросетей.
Минимальная стоимость при самостоятельном монтаже.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:

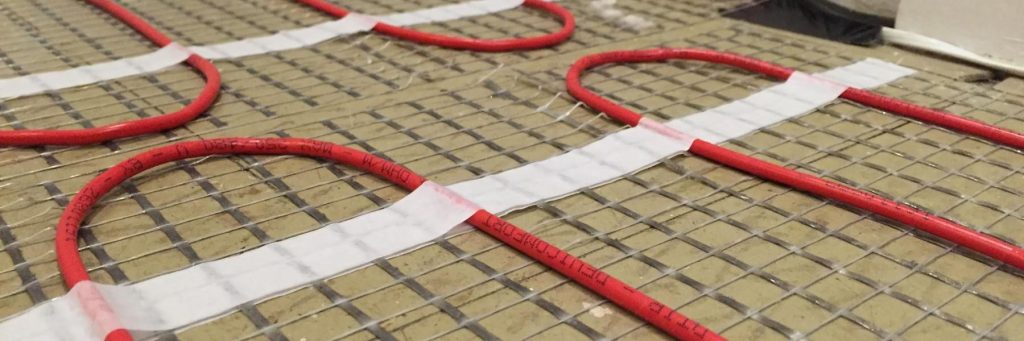

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

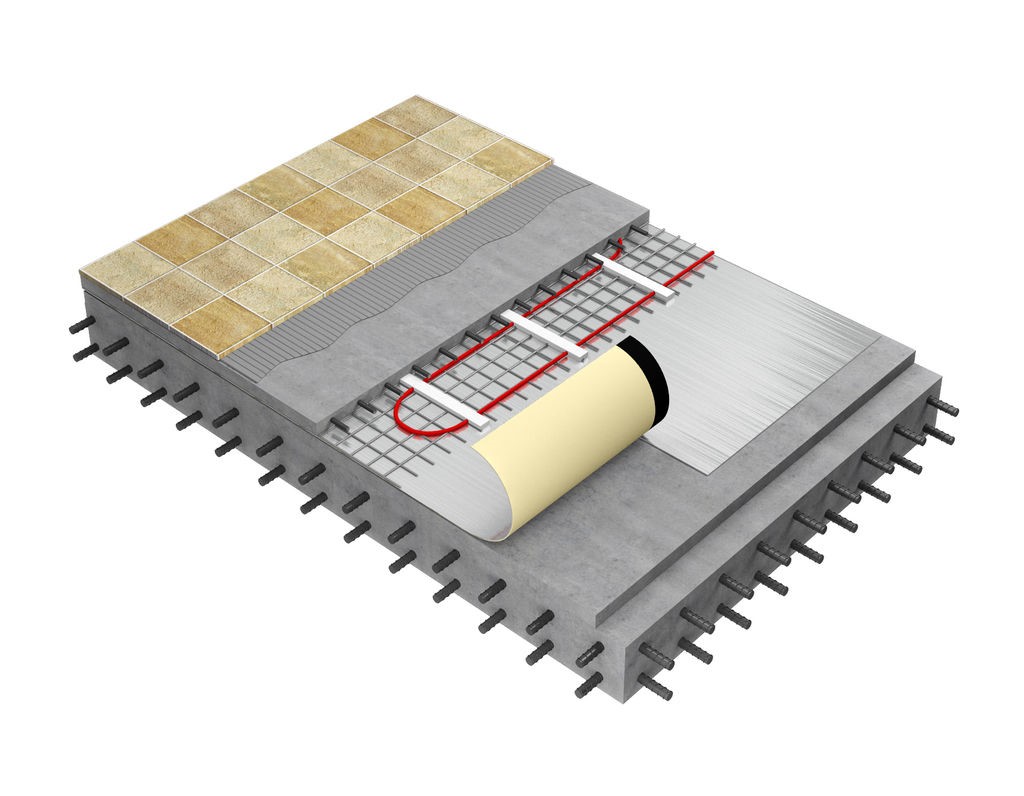

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

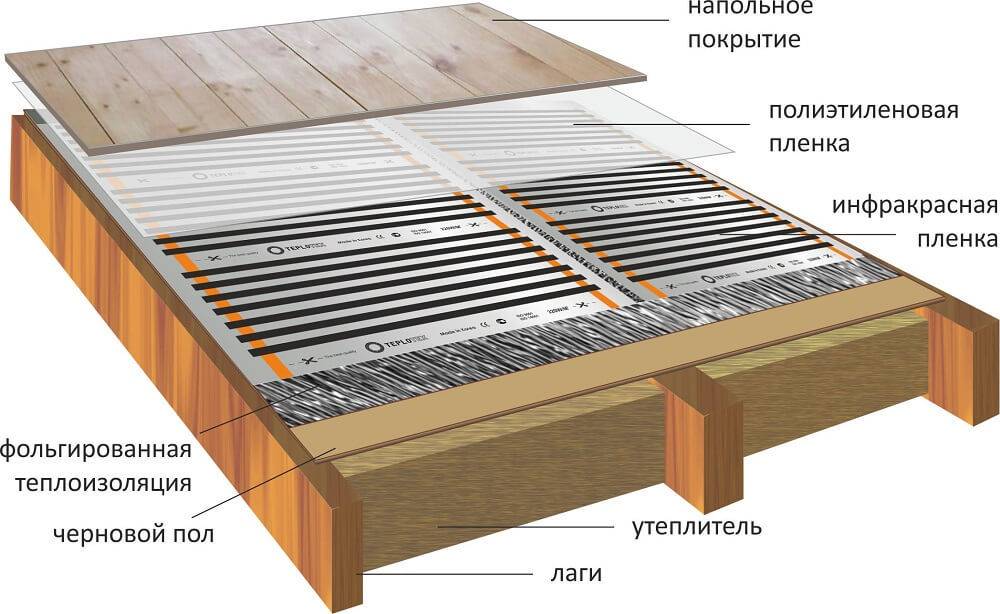

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого пола

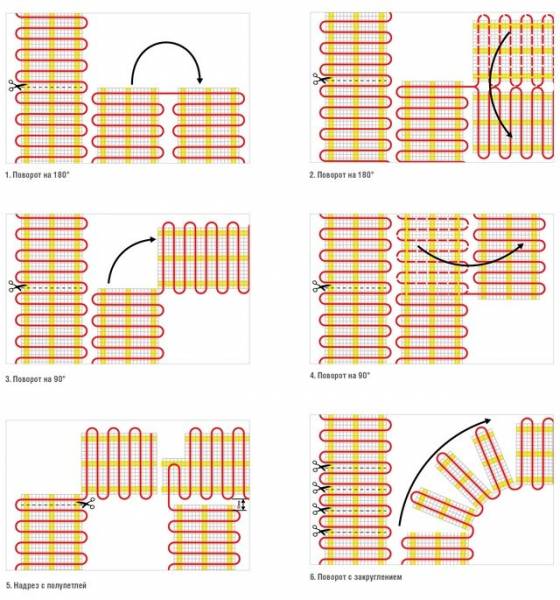

Варианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ванной
Проект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Электрический теплый пол – преимущества и недостатки
Плюсы:
возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;
равномерное нагревание всей площади помещения;
неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;
сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);
возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;
отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);
сравнительно простая технология монтажа;
эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;
длительный срок эксплуатации.
Минусы:
значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;
опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;
наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);
исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;
уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;
дополнительные требования к мощности существующей
электропроводки.
Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.
Что влияет на расход электроэнергии при кабельном обогреве полов
Факторы, влияющие на энергопотребление системы «электрический теплый пол»
климатическая зона, в которой построен дом (частный или
многоквартирный);
объем помещения (площадь);
тип пола (вид напольного покрытия);
уровень теплоизоляции помещения (степень утомлённости);
состояние теплого контура (окна, двери) и уровень
теплопотерь через них;
назначение помещения (жилая комната, промышленный объект);
цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;
степень восприятия тепла проживающими в помещении людьми.
Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.
Подготовительные работы
Работы по устройству системы начинаются с подготовки основания. Если планируется укладка черновой стяжки, необходимо тщательно трамбовать каждый его слой. В том случае, когда используется экструдированный пенополистирол, черновую стяжку можно не делать. Имеющиеся неровности засыпаются песком.
Затем на готовое основание укладывается гидроизоляционный слой. Обычно он находится под утеплителем, но, может укладываться снизу и сверху теплоизоляции.
При использовании экструдированного пенополистирола можно обойтись и без гидроизоляции. Однако специалисты все-таки рекомендуют укладывать ее на любую основу, поскольку в этом случае цементное молочко не будет просачиваться между швами утеплителя и далее уходить внутрь плиты. Кроме того, гидроизоляция обеспечивает дополнительную защиту от влаги, которая может попасть снизу внутрь помещения.
Если гидроизоляция укладывается под теплоизоляционным слоем, то крепление труб можно выполнять непосредственно к утеплителю. Если же она уложена сверху, то трубы должны крепиться к специальной монтажной сетке. Гидроизоляционный материал заходит на стены примерно на 20 см, а сами полосы перехлестываются между собой. Герметизация стыков осуществляется с помощью скотча.

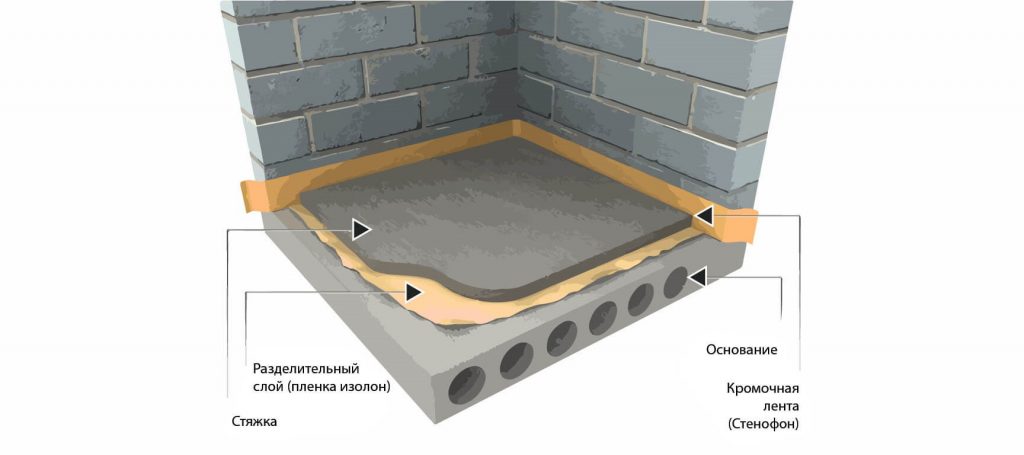

Далее по периметру помещения нужно приклеить демпферную ленту. Ее ширина составляет 10-15 см, а толщина 5-8 мм. Лента устанавливается выше уровня стяжки, а все лишнее потом обрезается. Таким образом, компенсируется расширение бетонного покрытия, составляющее 0,5 мм на 1 м при его нагревании до 40С.
Стыки листов утеплителя смещаются относительно друг друга, создавая плотную перевязку. Сверху укладывается арматурная сетка, которая служит основанием для дальнейшего равномерного крепления труб. Листы или полосы сетки связываются между собой проволокой, а уже к ним крепится контур с помощью нейлоновых хомутов. Для сетки используется проволока диаметром 4-5 мм, а размеры ячеек могут быть разными, в соответствии с расстоянием между трубами. Еще одна сетка укладывается сверху труб, создавая армирование для стяжки. Чтобы обойтись без нее, нижнюю сетку можно выставить на подставки с достаточным зазором.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.
Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.
Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.
Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.
Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.
Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

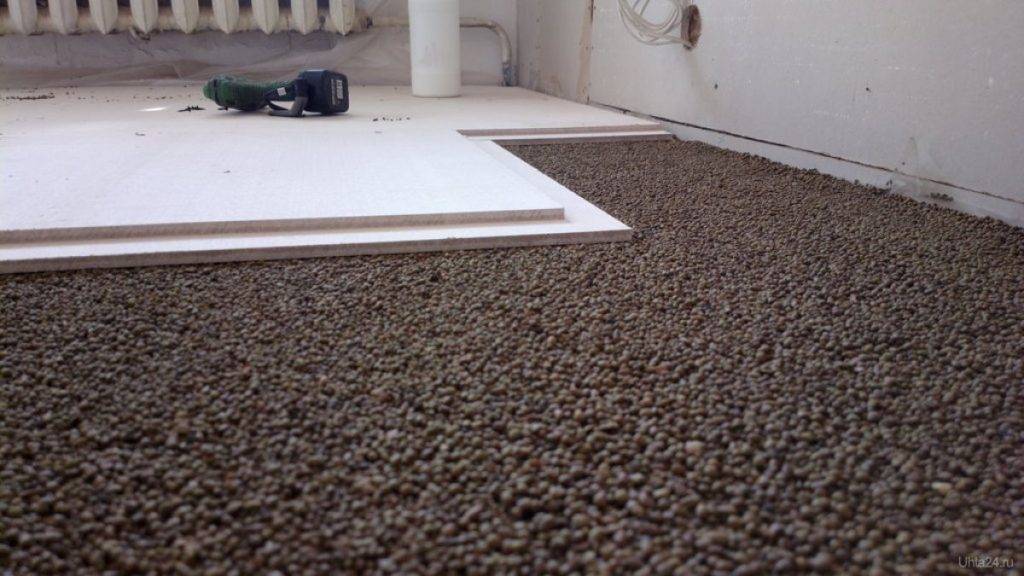

Как подготовить основание под тёплый пол
Перед монтажом кабельного или трубного тёплого пола требуется подготовка основания, которая выполняется в соответствии со следующим алгоритмом:
- Перед укладкой, необходимо тщательно выровнять покрытие плиты перекрытия.
- При наличии неровной плоскости, рекомендуется устроить пескоцементную выравнивающую стяжку.
- Учитывая, что тёплый пол выделяет большое количество энергии, которая испаряет любую влагу, рекомендуется перед устройством стяжки тщательно прогрунтовать плиту проникающими составами для улучшения адгезии.
- На поверхности стяжки не должно быть следов усадки и трещин. Если такие дефекты обнаруживаются, рекомендуется заделать их ремонтной смесью.
Следует учесть, что стяжка набирает прочность и сохнет на протяжении не менее 7 – 10 дней. Если начать укладку тёплого пола и оставшихся конструкций пирога чистового покрытия раньше, возможно нарушение эксплуатации и образование непоправимых дефектов.
После подготовки основания, необходимо произвести сухую и влажную уборку плиты перекрытия или конструкции чернового пола, после чего высушить поверхность. При наличии влаги, она начнёт испаряться при эксплуатации, что вызовет вздутие ламината, отслаивание плитки и другие негативные последствия.
От чего зависит шаг укладки элементов тёплого пола
Шаг раскладки элементов электрического или водяного тёплого пола зависит от следующих важных критериев:
- Фиксированный габарит заводского изделия.
- Площадь отапливаемой комнаты.
- Теплотехнические параметры эксплуатируемого пространства.
- Наличие понижающих или повышающих коэффициентов для ванных комнат, бассейнов и других помещений специального назначения.
- Минимально допустимый радиус изгиба труб.
- Мощность общедомовой электрической сети.
- Количество радиаторов отопления и общая мощность основного обогрева помещений.
Следует учесть, что для инфракрасных тёплых полов такого понятия, как шаг раскладки не существует, так как потребитель приобретает готовое изделие с определёнными техническими характеристиками, главной из которых является удельная теплоотдача, из расчета на 1 м2 изделия.
Сколько покупать кабеля для электрического тёплого пола
В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).
Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.
Измерили площадь? Запомните эту цифру.
А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.
Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.
Обязательно! Узнайте у продавца длину выбранного кабеля.
Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.
Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).
Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.
ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля. А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете)
А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

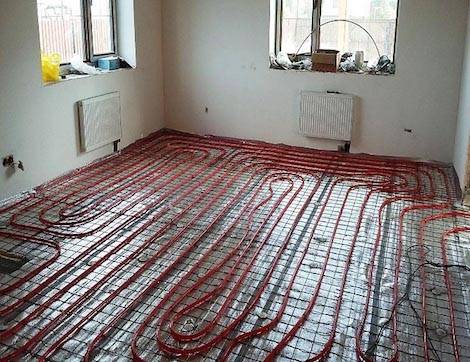

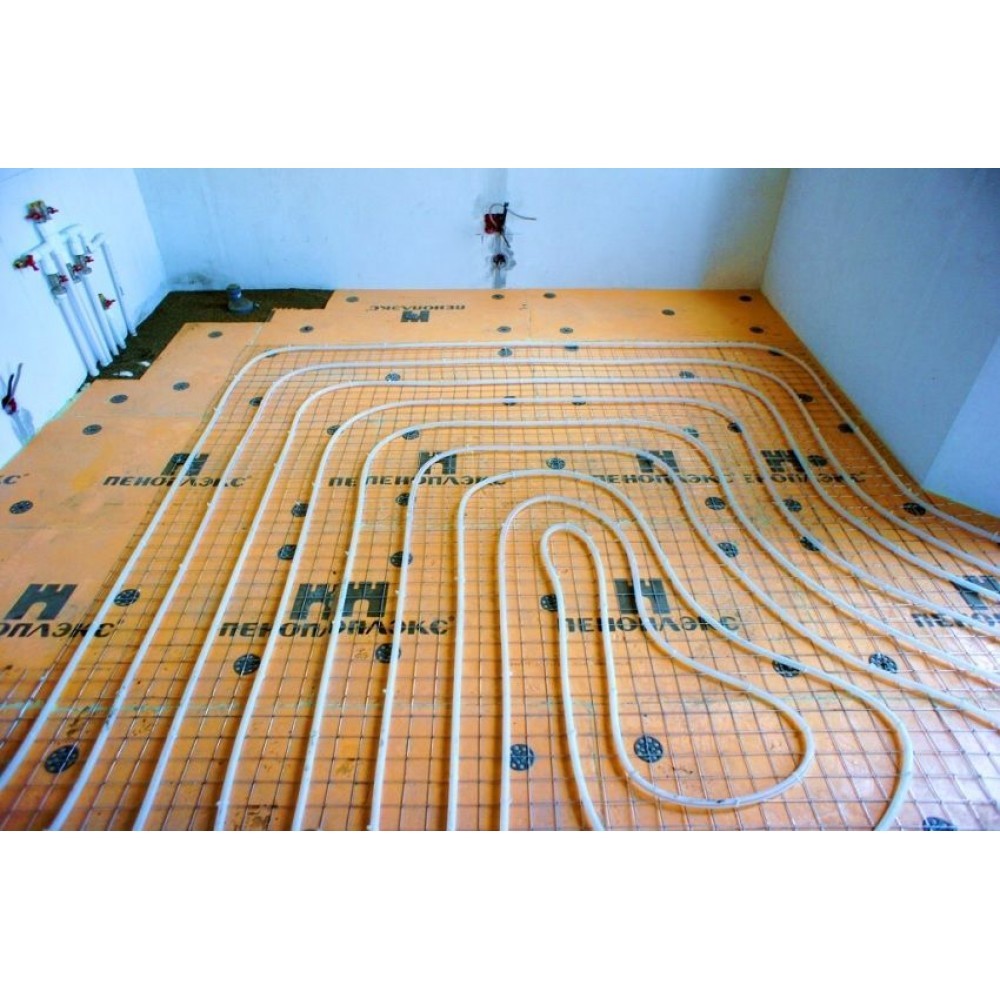

Способы устройства водяных полов
Укладка теплого пола может быть выполнена несколькими способами:
- Наибольшей популярностью пользуется бетонная стяжка. В отличие от электрических систем, трубы 16 мм нельзя спрятать в плиточный клей, поэтому толщина стяжки над трубами должна быть не ниже 3 см.
- Другой способ – монтаж труб теплого водяного пола в пазы, вырезанные в пенополистироле. Внутрь укладываются трубы, после чего заливается стяжка.
- Следующий вариант довольно трудозатратный, связанный с необходимостью уложить трубы в деревянные пазы. С этой целью на полу набивают доски, представляющие собой желоб с конфигурацией, необходимой для монтажа.
Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.
При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).
Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Предварительные расчеты
Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.
В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.
Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты
Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла
Теплый пол как основное отопление
Однако опять вспомним про главную фразу из правила — “если есть возможность”. Дело в том, что если вы проживаете в очень холодном климате, где температура зимой нередко падает за минус 20-30 градусов, полностью отказываться от батарей не стоит. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/37.jpg» class=»aligncenter» width=»1280″ height=»768″
При таких морозах не получится просто повысить температуру на теплоносителе водяных полов или задрать ее регулятором греющего кабеля.
Санитарными нормами у нас ограничена температура поверхности теплых полов.
для помещений с постоянным пребыванием людей — 26 градусов
с временным пребыванием – 31 градус
src=»https://domikelectrica.ru/wp-content/uploads/2018/07/35.jpg» class=»aligncenter» width=»500″ height=»500″Дело в том, что при повышении этой температуры свыше нормы, начинают активно подниматься конвективные тепловые потоки.
А они за собой тянут наверх всю пыль снизу. Соответственно у человека, который постоянно проживает при таких условиях, в конечном итоге разовьются различные респираторные заболевания.
src=»https://domikelectrica.ru/wp-content/uploads/2018/07/16-1.jpg» class=»aligncenter» width=»725″ height=»438″ src=»https://domikelectrica.ru/wp-content/uploads/2018/07/15-1.jpg» class=»aligncenter» width=»406″ height=»341″ Безусловно, никто вам в своей квартире или доме не может запретить выставлять температуру выше. Будь она хоть +40С, хоть +70С. src=»https://domikelectrica.ru/wp-content/uploads/2018/07/36.jpg» class=»aligncenter» width=»720″ height=»337″
Но если у вас температура за минус 25С опускается всего несколько дней за всю зиму, то городить радиаторы из-за этого не стоит. Можно на это время и повысить температурку полов.
Однако помимо комфорта, всегда помните о своем здоровье и здоровье ваших близких.
И запомните раз и навсегда — использование теплого пола как единственного и основного источника отопления, рекомендуется только в энергоэффективных домах и квартирах, либо в домах расположенных в регионах с относительно умеренным и теплым климатом.
Устройство теплоизоляции пола
Тёплый пол доложен отдавать энергию исключительно в помещение, а не в плиту перекрытия или в смежные комнаты, расположенные снизу. Для этого требуется устройство теплоизоляционного слоя, который укладывается, согласно следующему алгоритму:
Перед монтажом утеплителя, рекомендуется уложить на стяжку полиэтиленовую мембрану, которая одновременно играет роль гидро и пароизоляции.

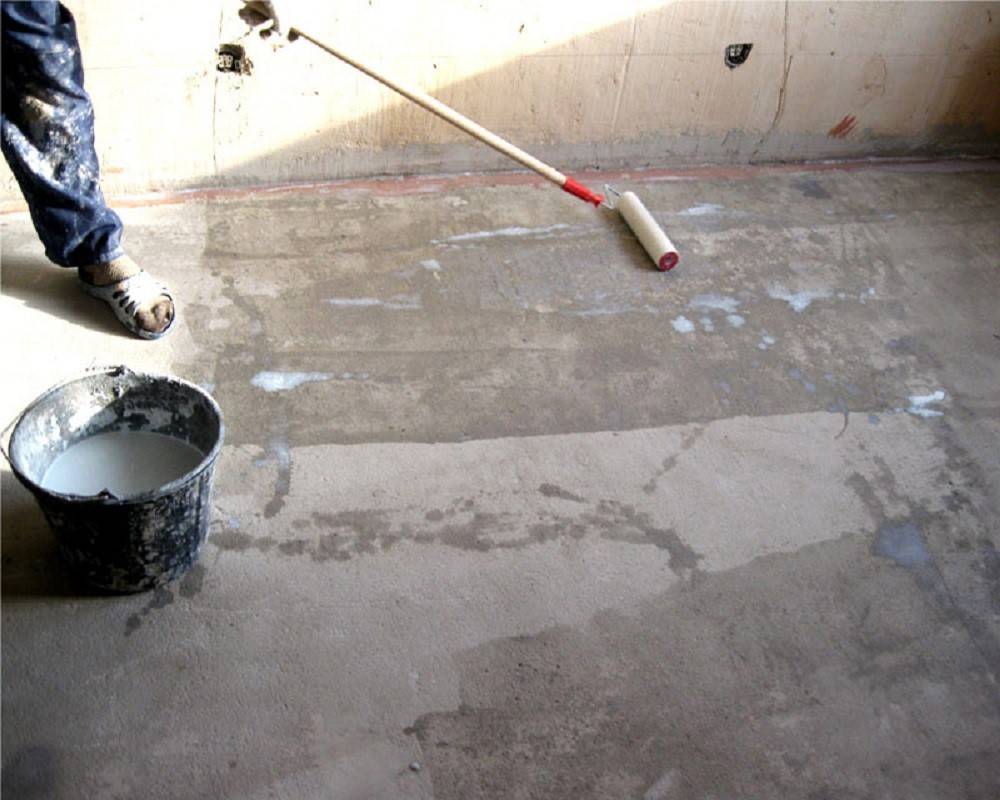

- В случае монтажа водяного тёплого пола, рекомендуется обработать основу битумной мастикой или уложить оклеечную гидроизоляцию из рулонных материалов.
- По периметру комнаты рекомендуется устроить демпферную ленту из упругого пенофола, на высоту всего пирога пола. Не стоит забывать, что любой утеплитель одновременно является вибропоглощающим материалом, правильный монтаж которого существенно повышает комфорт жильцов.
- После гидроизоляционной мембраны, выстилается утеплитель. Лучшим решением будет применение пенофола – пористого рулонного материала с толщиной от 10 до 20 мм.
- При необходимости обеспечения повышенной теплоизоляции, например, в случае наличии смежных помещений с разным функциональным назначением, рекомендуется применение плит из экструдированного пенополистирола, которые укладываются внахлёст, а стыки между штучными элементами заполняются монтажной пеной.
В случае монтажа инфракрасного тёплого пола под ламинат, допускается устройство изоляционного слоя из мелкого керамзита с последующим монтажом защитных плит «элементов пола», которые выпускаются таким компаниями, как Knauf.

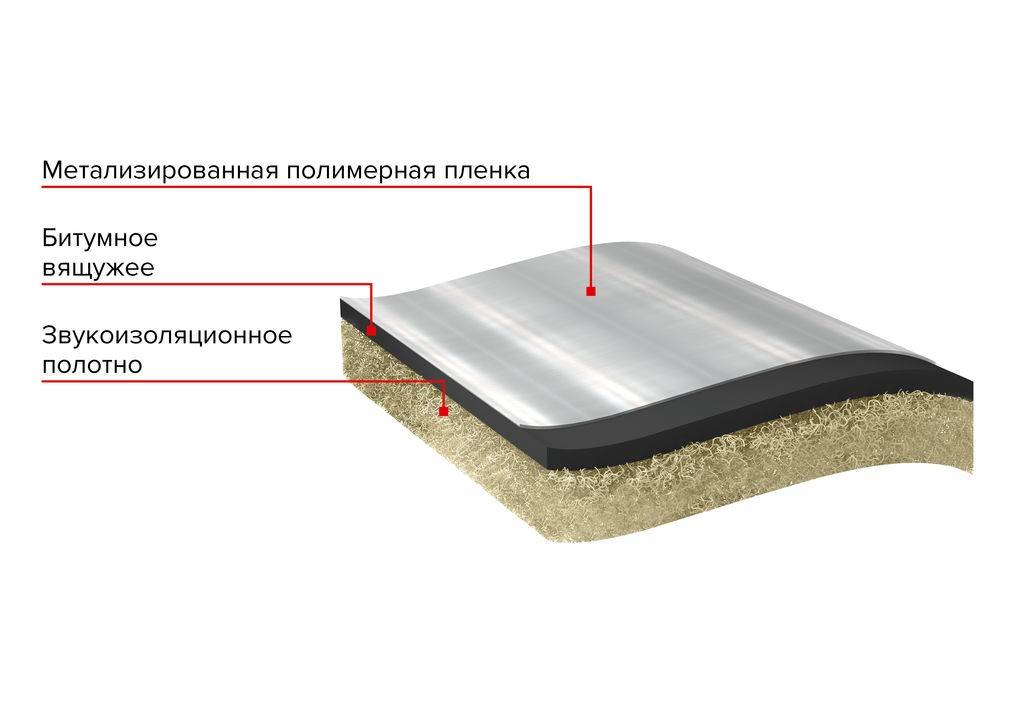

Для более эффективного отражения тепловой энергии рекомендуется использовать утеплитель, покрытий металлизированным материалом. В данном случае, энергия обогрева будет направлена исключительно вверх, а тонкое металлическое покрытие полностью снижает риск теплопотерь.
Перед началом проведения установки системы

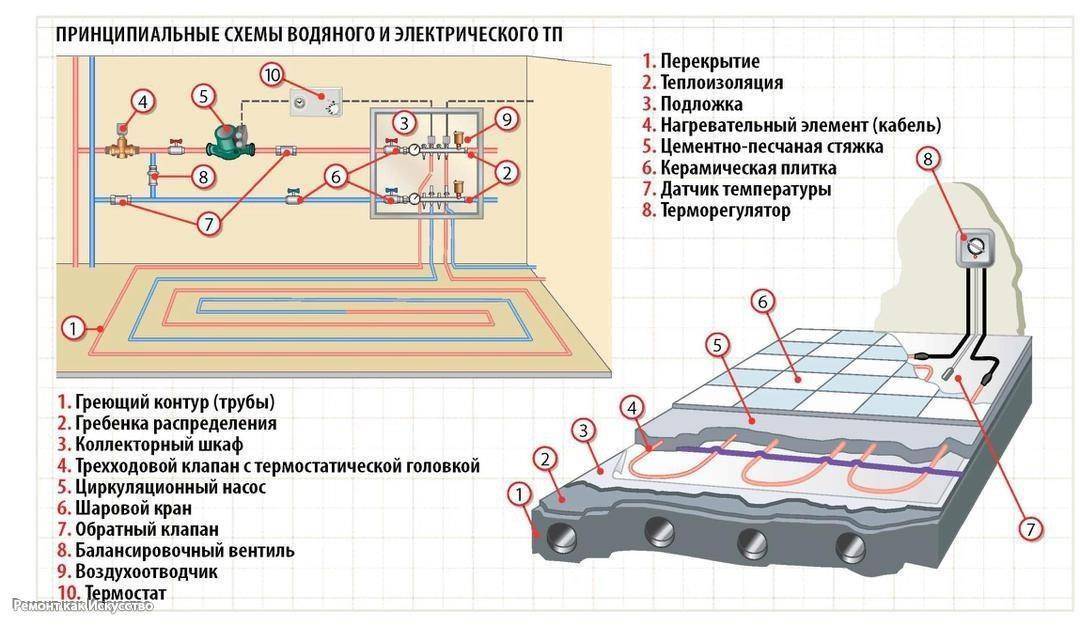

Расчет отопительной системы
Необходимо произвести расчет самой отопительной системы и определиться с диаметром и длинной труб, элементами контроля и управления, а также списком запорной водопроводной арматуры. Помимо всего этого необходимо выбрать один единственный из возможных представленных видов гидроизоляции и утеплителя
В период выбора этих материалов и расчета технических показателей самой системы водяного отопления, также следует брать во внимание материал самого покрытия пола
Толщина теплоизоляции, которая будет из пенополистирола или же пенопласта, должна быть около ста миллиметров, для особо теплых регионов, а также вторых этажей данный параметр вы можете уменьшить, и сделать от тридцати до пятидесяти процентов.
Как определить мощность тёплого пола
Для определения мощности тёплого пола, рекомендуются воспользоваться следующей зависимостью, приведённой в таблице:
| Назначение помещения | Рекомендуемая мощность обогрева, из расчёта на 1 м2, Вт | Понижающий коэффициент при использовании тёплого пола в качестве дополнительного источника обогрева |
| Жилая комната | 150 – 160 | 0.70 |
| Гостиная, столовая | 140 – 150 | 0.80 |
| Холл, прихожая | 135 – 145 | 0.60 |
| Детская комната | 120 – 140 | 0.70 |
| Санузел | 170 – 190 | 0.90 |
| Утеплённый балкон или лоджия | 190 – 220 | 0.95 |
Помимо приведённой выше таблицы, мощность тёплого пола также можно определить, исходя из следующей формулы:
N = N1 x S x 1.3,
Где N – искомая величина, мощность греющего кабеля.
N1 – показатель мощности обогрева помещения.
S – отапливаемая площадь помещения.
1.3 – поправочный коэффициент, полученный опытным путём.
Данная формула определяется, исходя из эмпирической зависимости и часто предлагается продавцами в торговой точке при выборе нужной конструкции тёплого пола.

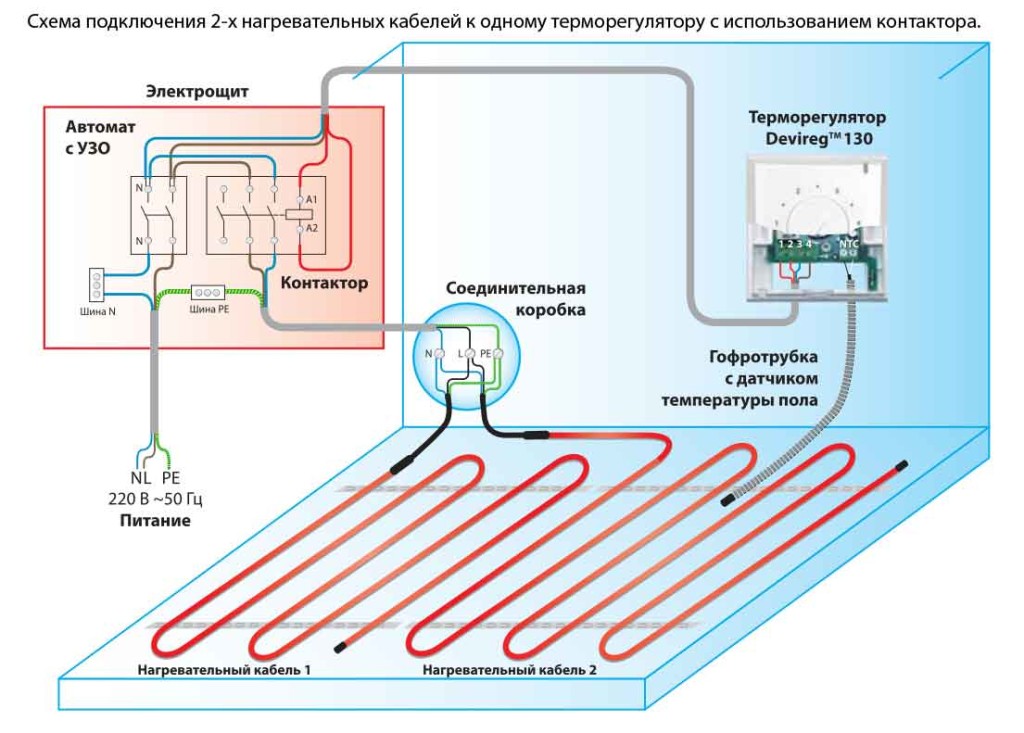

Что такое тёплый пол кабельный электрический
Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.
А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?
Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.
Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.
ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут
К двужильному кабелю это правило не относится.
ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться
То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.
Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.
Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?
