Как сделать винтовую лестницу последовательность и тонкости работ

Итак, размеры винтовой лестницы мы вычислили, теперь дело за малым – изготовить отдельные элементы и собрать их в единую конструкцию. Чем мы и займемся дальше. Вопрос, как изготовить винтовую лестницу, будем решать комплексно или, если говорить по-другому, то по месту. В такой ситуации последовательность ее монтажа будет несколько отличаться от сборки секционной конструкции. Мы пойдем другим путем – сначала изготовим металлический каркас для лестницы, а потом обошьем его, например, древесиной.

1. Изготовление и установка центрального столба. Понадобится стальная труба – для начала к ней следует приварить опорную пятку. Лучше сделать ее круглой, а отверстия в ней просверлить крест-накрест. Прежде чем приступать к сварочным работам, лучше всего выполнить разметку места установки – перенести проем в потолке на пол, найти его центр, приложить к нему опорную пяту и заранее заготовить в полу отверстия под анкерные винты. Теперь можно приваривать пятку и грунтовать конструкцию. После того как опорная конструкция будет готова, ее можно будет устанавливать и крепить к полу капитально.

2. Теперь изготавливаем ступени – для них идеально подходит профильная труба, но как вариант можно использовать и стальной уголок. Здесь можно пойти двумя путями – заготовить сразу все ступеньки и впоследствии закрепить их на центральном опорном столбе, а можно все делать по месту. Лично мне больше нравится первый вариант – так сказать, массовое производство. Изготовили одну ступень, прикинули, как она стоит на месте и, если все нормально, сняли с нее размеры, нарезали заготовку, после чего собрали сразу все необходимые ступени и приступили к непосредственной их установке. В значительной мере облегчит дело предварительная разметка – понадобится определиться не только с высотой установки каждой отдельно взятой ступени, но и с ее местоположением относительно оси опоры. В общем, учесть нужно градус поворота. Во всем остальном сборка винтовой лестницы, а вернее установка ступеней, проблем не вызывает – приставляем верхнюю ступень, привариваем ее к центральной опоре и фиксируем их противоположные края с помощью длинных трубок, которые впоследствии станут элементом парапета. Идеальным решением будет трубка, соединяющая одновременно две ступени – заодно она послужит и ребром жесткости.

3. Следующий этап работ, который предусматривает решение вопроса, как сделать винтовую лестницу, это обшивка каркаса деревом – наибольшие проблемы здесь вызовет центральный столб. В принципе, его можно и не обшивать древесиной, но тогда придется оставить и другие элементы каркаса необшитыми – например, балясины. В такой ситуации все, что от вас потребуется, это обшить деревом ступени и перила, что не так уж и сложно сделать.

4. На завершающем этапе работ по изготовлению винтовой лестницы своими руками выполняется лакировка или покраска ее деревянных поверхностей. В принципе, правильнее будет сделать этот этап работ немного ранее – так сказать, сначала изготовить все деревянные элементы, потом покрасить их и уже в готовом виде установить на каркас. В таком случае отсутствует риск вымазать лаком или краской металлические элементы конструкции. Кстати, перед обшивкой также нужно будет позаботиться о декорировании металлических элементов лестницы, которые остаются на виду.

И напоследок добавлю только одно – приступая к решению вопроса изготовления винтовой лестницы, следует тщательно продумать каждый свой шаг. Нужно представить в уме всю последовательность выполнения работ вплоть до самых мелочей – от начала и до конца. Следует понимать, что самым важным элементом подобных конструкций является каркас. От него зависит все – и то, насколько хорошо винтовая лестница своими руками будет выдерживать нагрузки, и, естественно, ее внешний вид. И еще одно – не спешите собирать конструкцию капитально. Для начала смонтируйте ее, как говорят монтажники, вприхватку. И только после того, когда удостоверитесь в правильности сборки и идеальности форм конструкции, каркас можно будет капитально проваривать, после чего зачищать все сварные швы, грунтовать металл и приступать к его декорированию.

Автор статьи Александр Куликов

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Выбор конструкции и материала

Витые лестницы могут быть реализованы из разных материалов и иметь разные типы конструкции. Выбранные устройство и форма винтовой лестницы влияют на ее эксплуатационные характеристики.

Дерево, металл или бетон

Есть 3 основных материала, из которых делаются такие конструкции. И каждый материал имеет свои отличия.

Материал	Описание
Дерево	Деревянную модель сделать проще, чем остальные. Для нее не нужно специальное оборудование (сварочный аппарат и другие) – можно обойтись только электрическим лобзиком и ручной пилой. Кроме выпиливания ступенек правильной формы, надо будет еще отшлифовать их и покрыть антисептическими пропитками. Есть у деревянной версии и эстетическая ценность – она делает любой интерьер более уютным.
Металл	Металлическая – более тяжелая, чем деревянная. Впрочем, ее можно смело использовать в деревянных домах, а если уплотнить пол – то и в каркасных легких постройках. К тому же, металлический каркас винтовой лестницы легко совместить с деревянными ступеньками, еще больше облегчив конструкцию.
Бетон	В больших домах, целиком построенных из камня или бетона, предпочтительнее всего смотрится бетонная винтовая лестница. Она не так компактна, как аналоги из других ресурсов, зато ходить по ней удобнее. Ступеньки допустимо делать шире, чтобы при необходимости могли разминуться 2 человека. Главное – сделать внизу бетонное основание, чтобы конструкция не давила на деревянный пол.



Лестницы винтовые своими руками создаются по 2 технологическим принципам:

• тетива – конструкция, где под каждую ступеньку вырезан отдельный паз, и ступеньки просто вставляются при монтаже конструкции;
• косоур – «гребень» с ребрами, на каждый из которых кладут по ступеньке.

Косоуры можно часто встретить прикрепленными прямо к стене, что делает такую конструкцию более прочной и надежной. Ведь в таком случае косоур становится дополнительной точкой опоры, кроме центрального опорного столба. И конструкция не нуждается в установке распорок, подпорок, укосин.

Тетива же, в свою очередь, более проста в устройстве. Именно ее выбирают люди без большого опыта в работе с деревом. Здесь нужно только поставить опорный столб и вырезать в нем отверстия по предварительно составленному (или найденному в интернете) чертежу. А потом – вставить в отверстия ступеньки.

Лестница на больцах

Больцы – это конструкция, стремительно вошедшая в моду. В ней отсутствует опорный столб, и поэтому можно сделать лестницу любой формы, разместить ступеньки как угодно. Выглядит больцевая модель более легкой и ажурной, чем варианты на основе косоура и тетивы.

Суть больцев – в скреплении ступенек с перилами. Именно перила здесь служат опорой для всей лестницы. Каркас получается жестким и надежным, а внешний вид – эстетичным.

Но есть сложность – при создании такой конструкции нужно очень точно и правильно рассчитать форму и размеры перил. Если этого не сделать, то во время эксплуатации ступеньки начнут «свисать», перестав быть строго горизонтальными.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

• сваркой;
• ковкой;
• литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Как сделать лестницу?

Винтовую лестницу своими руками, чертеж которой представлен в статье, вы можете изготовить. Для того чтобы обеспечить надежность, долговечность и безопасность, следует придерживаться определенных рекомендаций. Так, лестница, у которой внутренняя кромка будет являться свободной, уменьшает вероятность соскальзывания при использовании узкой части. Этот вариант называется конструкцией без вертикальной плоскости, она имеет высокий уровень безопасности. Подниматься и спускаться по лестнице лучше в центре ступени, в этом случае их ширина должна составить 20 см. Если от центральной опоры отмерить расстояние, то оно будет равно 15 см, а ширина ступени будет эквивалентна 10 см. Их длина зависит от назначения лестницы.

Если использовать конструкцию вы планируете редко, то можно ограничиться размером, равным 0,6 м, при этом диаметр будет равен 1,4 м. А вот рекомендованный размер немного больше, для ступеней он составляет 0,8 м, тогда как диаметр равен 2 м. Когда осуществляется расчет проектных данных, необходимо учитывать, что высота для прохода должна обеспечивать возможность использования следующего витка. Вышеупомянутый параметр в связи с этим должен составить 2 м.

Создавая винтовую лестницу своими руками, чертежи которой вы сможете отыскать в статье, для центральной опоры вы можете использовать металлическую толстостенную трубу. Ее диаметр может составить примерно 50 мм, что придаст конструкции надежность. Опора устанавливается вертикально. Она должна нести всю нагрузку. Когда вы будете использовать деревянное покрытие, стойка должна быть укреплена анкерными болтами. Крепление можно обеспечить ещё и методом заливки бетоном с использованием растяжек.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

• Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
• Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

• Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
• Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
• Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
• Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
• Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Виды винтовых лестниц на второй этаж.

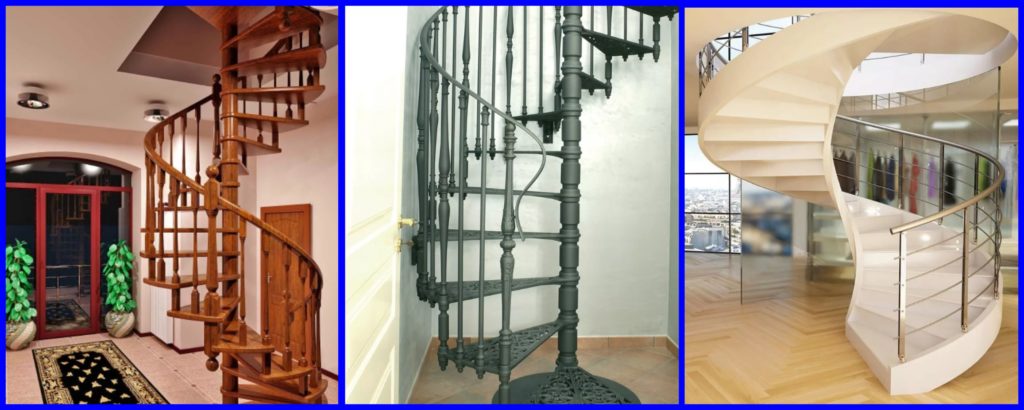

Производятся винтовые лестницы разных форм: квадратные, круглые, шестиугольные и т.д. Конструкция изделия включает центральную опору с прикрепленными кронштейнами и ступенями.

Подробная структура лестниц:

• поручни;
• центральная стойка;
• ступени, фланец;
• верхняя площадка лестницы;
• стальные стойки, деревянные балясины или стеклянные оградительные изделия;
• опорные кронштейны.

Хотите рассчитать стоимость и купить винтовую лестницу на второй этаж, позвоните производителям, на завод Металл-Контраст. Завод предлагает изысканные, качественные и безопасные лестничные конструкции на любой вкус.

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:

Место установки:

наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.

Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.

Принцип устройства:

цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.

Конструктивная особенность:

маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.

Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.

На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов

винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.

складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.

Форма каркаса

Лестница на металлическом каркасе может иметь несколько
видов:

Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.

Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.
