Демонтаж выключателей света: снятие рамки и клавиш

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
  • трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Для тех, кто делает ремонт своими силами, часто интересуются, как же это сделать. Клеить обои возле розеток и выключателей

нужно осторожно и соблюдать правила безопасности. Если вы побаиваетесь электричества, то выключите на время рубильник. Перед началом работ вы снимаете лицевую панель выключателя или розетки

Но не забудьте оставить на месте коробку с монтажной группой. Затем откручиваете винт. Аккуратно снимаете панель и при помощи малярного скотча изолируете контактную группу

Перед началом работ вы снимаете лицевую панель выключателя или розетки. Но не забудьте оставить на месте коробку с монтажной группой. Затем откручиваете винт. Аккуратно снимаете панель и при помощи малярного скотча изолируете контактную группу.

Если же вы этого не сделаете, то есть большая вероятность того, что вас ударит током во время поклейки обоев.

Выключатели вы также должны изолировать. Если это не получилось сделать, то можно воспользоваться методом подрезки.

Подрезка представляет собой следующее. Вы наклеиваете полотно обоев на выключатель или розетку сверху. Затем через крестообразные прорезы извлекаете наружу. При помощи ножа подрезается обойная кромка и очень аккуратно её снимают.

Выполнять все действия нужно точно и аккуратно. Также во время подрезки учитывайте следующее:

— помните о том, что мокрые обои резать довольно сложно и одно неправильное движение может привести к испорченному виду работы. Для такого нужен нож с острым лезвием.

— когда вы клеите обои на розетку или выключатель не забываете тщательно разглаживать участок до них и после них, и только после этого делаете крестообразные надрезы.

У вас есть возможность заказать электротовары с доставкой в довольно короткие сроки, и вы останетесь довольны обслуживанием. Если же вы вырезали кромку неровно, то свои погрешности можете замаскировать с помощью специальной рамочки. Их можете приобрести в строительных магазинах.

Несложная последовательность операций, показывающая, как снять выключатели со стены, если их устанавливал кто-то другой, требует начальных знаний по обращению с отверткой — индикатором напряжения 220 В и аккуратного выполнения работ.

Можно воспользоваться и обычной отверткой, но появится риск наличия электричества при нарушениях схемы электроснабжения, наведенных токов или напряжения в нулевом проводе от других источников при высоком сопротивлении заземления. Для уверенности можно воспользоваться тонкими резиновыми перчатками.

Извлекаем механизм выключателя из подрозетника

В разных конструкциях используют разные способы закрепления выключателя:

  1. с помощью распорок;
  2. крепежных винтов к подрозетнику;
  3. крепление к общей рамке.

Первый способ используется часто. Пилообразные распорки располагаются по бокам выключателя и упираются в подрозетник. При вращении винта, входящего в распорку, он либо раздвигает ее, либо сдвигает. Вращая винт и наблюдая за распоркой можно заметить ее действие.

Более легкий способ – использование крепежных винтов. Обычно их сразу заметно и становится понятно, как можно освободить выключатель. Провода можно заранее отсоединить, а потом уже вытащить выключатель, либо, наоборот, это не принципиально.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

  • отвертка – плоская и крестообразная;
  • отвертка — индикатор напряжения;
  • переносной источник света.

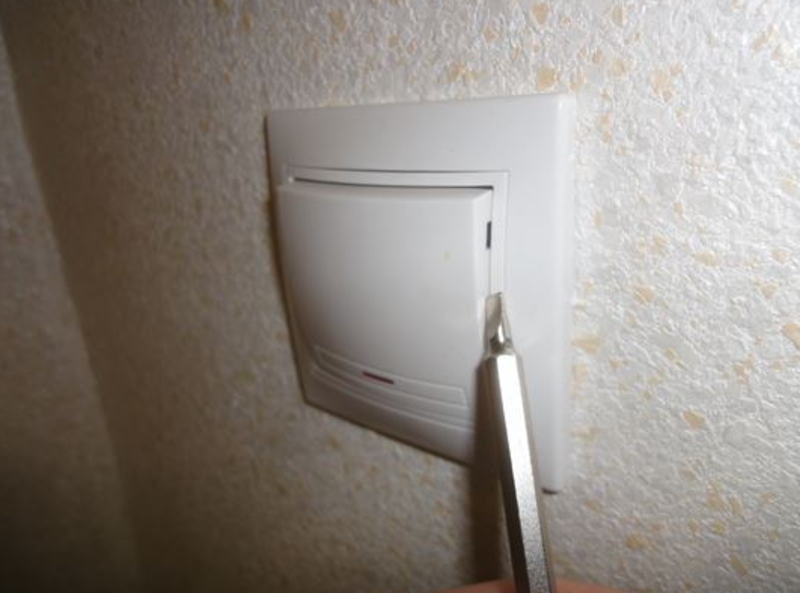

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства

Покупка настенного выключателя

Подобрать новый выключатель не составит труда, поскольку все рубильники почти схожи по размеру. На сегодняшний день существует большой ассортимент данного товара. Можно подобрать, например, выключатель с подсветкой. Данное решение удобное, так как рубильник будет легче найти в темноте.

Демонтаж электроприборов — очень кропотливая работа. Но если знаешь, как снимать выключатели со стены правильно, то она не займет много времени и исключит появление ошибок. И если в первый раз что-то покажется сложным, осуществление замены в дальнейшем не составит труда. Стоит только придерживаться определенной инструкции, а также не забывать о правилах безопасности при работе с электричеством.

голоса

Рейтинг статьи

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п

В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

  • повышенную влажность, которая стимулирует окислительные процессы;
  • неправильное, например, слишком слабое крепление проводов;
  • чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
  • напряжение в сети, превышающее допустимый уровень;
  • частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой. При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Особенности процедуры разборки

Существует несколько видов переключателей, каждый из них имеет свои нюансы разборки. Чтобы благополучно справиться с поставленной задачей, нужно с ними ознакомиться.

Тройные переключатели чаще всего применяются в комнатах с подсветкой на потолке, большим количеством софитов и прочих осветительных приборов. Особенность таких конструкций – тонкие клавиши. Процесс демонтажа начинается с поочередного их удаления. Большинство современных моделей оснащено специальными отверстиями для беспрепятственного снятия элементов.

Процесс демонтажа диммера – выключателя, оснащенного регулируемой поворотной ручкой, – не имеет никаких принципиальных отличий. Нужно удалить не клавишу, а ручку регулятора. Сенсорный переключатель разбирается путем удаления наружной панели. Для этого можно воспользоваться обыкновенной отверткой или специальной подхваткой, которая часто прилагается в комплекте

Во время работ надо проявить осторожность, в противном случае возрастает вероятность повреждения стекла. Если конструкция двойная и с переключателем спарена розетка, демонтировать придется все

Чаще всего снимают первой розетку, поскольку под ней находится один из болтов крепления.

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

  1. Если выключатель уже стоит в (на) стене, разборка начинается со снятия клавиши. Это легко сделать, поддев её отвёрткой сбоку.
  2. Далее откручиваются два винта, крепящие защитную рамку к цоколю.
  3. После этого цоколь извлекается из подрозетника, для чего ослабляются два винта распорного механизма. Полностью выкручивать их не нужно, после одного-двух оборотов с обеих сторон распорные ножки ослабятся, и выключатель свободно вывалится, свисая на проводах.
  4. Далее отсоединяются провода. Для этого ослабляются два винта, которые зажимают провод в клемме. Разборка закончена.Выключатель вынимается из подрозетника, затем от него отсоединяются провода

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Как легко разобрать выключатель света

Знакома ли вам такая ситуация, когда при входе в комнату, нажимаете на клавишу выключателя света, а освещение не появилось? Бывало, наверное, так со многими, и причин отсутствия света может быть несколько. Возможно, в данный момент нет напряжения во всей квартире, либо повредилась электропроводка, а быть может, не исправен сам выключатель. В последнем случае не стоит сразу же бежать в магазин за новым устройством или вызывать специалиста-электрика, чтобы он отремонтировал его. Выключатель обычный клавишный – это самый простой элемент, любому мало-мальски знакомому с электричеством мужчине будет под силу справиться с ним самостоятельно. А мы немного поможем вам и расскажем, как разобрать выключатель света и определить его исправное или негодное состояние.
