Как правильно соединить провода из меди и алюминия

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Паяльник

Реальна ли пайка проводов, которые сделаны из разных металлов? Да, это вполне возможно, но потребуется соблюсти некоторые важные условия.

Про медь долго говорить не будем, так как сложностей в этом вопросе возникнуть никак не должно. А вот с алюминием будут проблемы. Их причиной является амальгама, которая мгновенно образуется на поверхности этого металла при попадании его в кислородную среду. Она на удивление стойкая в химическом плане, а потому припой к ней не клеится в принципе. С этим постоянно сталкиваются те начинающие электрики, для которых всякая пайка алюминиевых проводов является диковинкой.

Как же удалить эту надоедливую пленку? Сначала вам придется приготовить насыщенный раствор медного купороса, батарейку «Крона» и кусочек нормальной медной проволоки (не китайской). На алюминиевом проводе необходимо аккуратно зачистить место будущей пайки, после чего капнуть на него пару капель раствора медного купороса.

К отрицательному полюсу батареи прикрепите алюминий, а к положительному – кусочек медной проволоки. Ее конец опустите в Через некоторое время на алюминии осядет довольно приличный слой меди, на которую вы без проблем сможете припаять нужный вам провод.

Как видите, пайка проводов даже в таком случае способна обеспечить надежное и качественное соединение.

Правила безопасности

При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:

  • простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
  • во время сварки обязательно используют защитную маску и резиновые сапоги;
  • в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
  • алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
  • сварку и пайку выполняют только люди, имеющие соответствующие навыки;
  • все оголенные части проводов надежно изолируют.

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

  • Не требует использования специальных инструментов.
  • Быстр и удобен.
  • Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

  • Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
  • Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
  • После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
  • Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
  • Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

«Орешки»

Самым старым и проверенным способом являются называемые орехами. Как можно понять, прозвище они получили из-за своей специфической формы. Конструктивно они состоят из трех пластинок, между которыми и фиксируются провода.

Особым преимуществом такого способа является то обстоятельство, что для врезки второго провода резать центральную магистраль совсем не обязательно. Для этого понадобится просто счистить в нужном месте изоляцию, а затем зажать этот участок между двумя пластинками «ореха». Между ними же вставляется отводной провод, после чего пластины надежно скручиваются вместе.

В чем причина несовместимости?

  • Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
  • Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
  • Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

  1. Не допускать прямого контакта медного и алюминиевого проводника.
  2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

https://youtube.com/watch?v=AfdybUU-7tE

WAGO

Не менее распространенными являются способы соединения проводов, которые объединены под одной аббревиатурой WAGO. Это очень простые и надежные устройства, при помощи которых можно состыковать все за пару секунд. Делается это максимально просто: кончики проводов зачищаются от изоляции, после чего их вставляют в разъемы.

Хитрость здесь в том, что внутреннее пространство этого соединения заполнено специальной смазкой, при помощи которой предотвращается окисление и гальваническая реакция между разными видами металлов. Но! Мы бы могли порекомендовать использование такого рода приспособлений только в тех сетях, к которым не будут подключаться мощные приборы.

Дело в том, что при сильной нагрузке соединения такого типа будут сильно нагреваться, в результате чего материалы клемм начнут разрушаться. Неудивительно, что WAGO чаще всего применяют, работая с осветительными приборами.

Скрутка с лужением медного провода

Предварительно зачищенную медную жилу при помощи паяльника покрывают оловянным припоем (лужение). После такой процедуры можно производить соединение обеих жил скруткой. Длина очищенных от изоляции концов должна составлять 4-5см.

Простую скрутку выполняют обоюдным накручиванием проводов друг на друга. После этого соединение изолируют лентой, кембриком или термоусадочной трубкой. Последний вариант значительно усиливает надежность контакта.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.45%

Дом из кирпича
18.37%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.97%

Дом по канадской технологии
11.33%

Дом из оцилиндрованного бревна
3.7%

Монолитный дом
4.02%

Дом из пеноблоков
3.49%

Дом из сип-панелей
3.32%

Проголосовало: 3407

Зажимы Wago

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Опрессовка

Опрессовка является самым надежным и качественным соединением двух проводников, состоящих из разных металлов. Существуют специальные медно-алюминиевые гильзы ГАМ, куда заводятся два провода и опресовываются с помощью пресса. Однако стоит отметить, что они рассчитаны на сечение проводов начиная с 16 мм 2 , а квартире зачастую применяется проводник от 1,5 до 4мм 2 . Поэтому соединять будем обычной алюминиевой гильзой. Опрессовка жил выполняется следующим образом:

  • Зачищенные концы медного проводника лудим свинцово-оловянным припоем. Это позволит избежать контакта между жилами.
  • Удаляем оксидную пленку с алюминиевой жилы.
  • Вставляем жилы в гильзу с разных концов и опрессовываем.
  • Изолируем гильзу изолентой или термоусадкой.

Обратите внимание, что при сильном обжиме внутри гильзы паяный слой на медной жиле может разрушится, поэтому правильно подбирайте размер гильзы и матрицу, которой будете обжимать кабель. Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть

Однако для выполнения процесса потребуется пресс, который стоит немалых денег

Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть. Однако для выполнения процесса потребуется пресс, который стоит немалых денег.

Что происходит при присоединении разнородных металлов

В каждом проводнике есть свой электрохимический потенциал. Эта особенность успешно используется в изготовлении батареек, аккумуляторов. Но при контакте двух металлов в условиях влажности, под напряжением они начинают активно разрушаться. Результатами этого процесса становятся: возгорание изоляции, обрыв электрической цепи.

Устранение такого дефекта в скрытой проводке потребует времени на обнаружение, вскрытие и восстановление поверхности стен. Случается, такое, когда сращивание было выполнено простой скруткой двух разнородных жил. При правильном подсоединении электроконтакт будет надежным, прослужит длительное время.

Электрохимическая коррозия соединенных металлов

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

МеталлМедь, ее сплавыСвинц-ол. припойАлю минийДюр алюминийСтальНерж. стальЦинк покрытиеХром покрытиеСереброУглерод (графит)Золото Платина
Медь, ее сплавы0,000,250,650,350,450,100,850,200,250,350,40
Свинцово-ол. припой0,250,000,400,100,200,150,600,050,500,600,65
Алюминий0,650,400,000,300,200,550,200,450,901,001,05
Дюралюминий0,350,100,300,000,100,250,500,150,600,700,75
Сталь мягкая0,450,200,200,100,000,350,400,250,700,800,85
Нерж. сталь0,100,150,550,250,350,000,750,100,350,450,50
Цинк покрытие0,850,600,200,500,400,750,000,651,101,201,25
Хром покрытие0,200,050,450,150,250,100,650,000,450,550,60
Серебро0,250,500,900,600,700,351,100,450,000,100,15
Углерод (графит)0,350,601,000,700,800,451,200,550,100,000,05
Золото Платина0,400,651,050,750,850,501,250,600,150,050,00

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Резьбовое соединение

Надежно соединить медную с алюминиевой электрожилы возможно с помощью гайки, шайб, винта. Собранный контакт легко разборный, качественный. Обеспечивает хорошее соединение на весь период эксплуатации электросети. Количество подсоединяемых проводов ограничивает размер винта.

Главное правило – не допускать непосредственного соприкосновения алюминия с медью. Проводники оголяют на длину вчетверо превышающую диаметр винта. Зачищают от окислов, формируют колечки, в которые будет вставляться винт. В определенной последовательности одевают:

  • пружинную шайбу
  • обыкновенную шайбу
  • колечко медной жилы
  • шайбу
  • кольцо алюминиевой жилы
  • простую шайбу
  • гайку

Закручивая винт производят стяжку всего пакета, до выпрямления пружинной шайбы. В многожильных медных проводах сначала залуживают колечко, образуя цельный сегмент.

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль

Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Клеммные колодки

Самый технологичный способ соединения проводов – использование специальных клеммных колодок.

Клеммные колодки обладают рядом преимуществ перед другими способами соединений:

  1. Легкость монтажа.
  2. Использование любых комбинаций материалов проводников.
  3. Подключение проводников различного диаметра.
  4. Нет необходимости выполнять манипуляции с проводом, кроме зачистки его конца от изоляции.
  5. Нет необходимости выполнять изоляцию.
  6. Удобство закрепления самой колодки.

Зажим проводника в клеммных колодках может выполняться 2 способами – непосредственно винтом, или посредством металлической прижимной пластины. Второй вариант предпочтительней, поскольку в первом случае существует риск повредить провод винтом (алюминий – очень мягкий металл).

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

  • Очищаются от изоляции концы, как и в предыдущем варианте.
  • Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
  • Сначала надевается алюминиевый конец.
  • Затем плоская шайба.
  • Медный конец.
  • Еще одна шайба.
  • Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Гильзовые соединения

В специализированных магазинах для электриков вы без особого труда наверняка найдете гильзы, специально предназначенные для нормального соединения. На вид они похожи на миниатюрные турнирные копья рыцарей: за защитным пластиковым колпачком идет полый металлический наконечник.

Как с ними работать? Все просто: аккуратно снимаете изоляцию с конца провода, закручиваете жилки в одну «косичку», а затем вставляете ее в полый наконечник. После этого гильза обжимается (можно использовать самые обычные пассатижи). Получившийся наконечник засовывается в клемму.

Так можно легко соединить провода без пайки. Разумеется, вышеупомянутую «косичку» при условии наличия паяльника никто не запрещает облудить припоем и сварить с алюминием тем способом, который был описан нами выше.

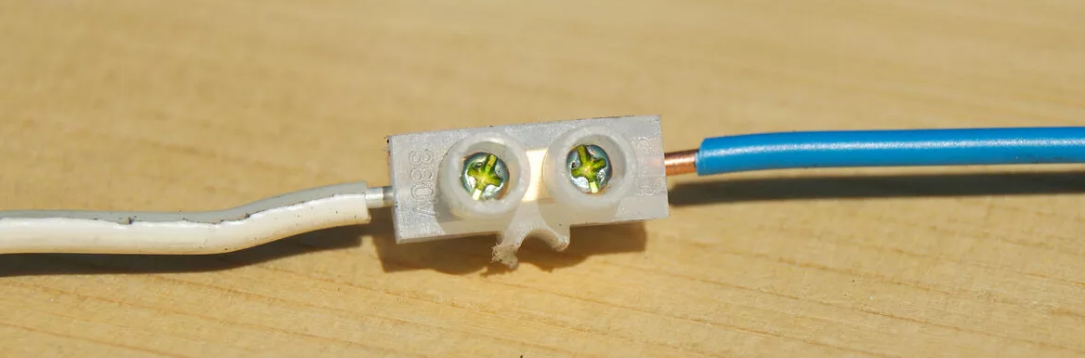

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
