Как соеденить обрезки канализационных ПВХ труб без инструментов

Соединение канализационных пластиковых труб

При монтаже канализационных сетей из полимеров (PVC, PP-B типа) используют всего три технологии:

• Соединение в раструб
• Соединение на сварку
• Соединение на резьбовую муфту

Причем каждая технология реализуется путем различных манипуляций с оборудованием, коммуникациями и муфтами. Поэтому мы предлагаем рассмотреть все варианты сборки.

Монтаж в раструб

Раструбное соединение труб канализационных PVC или PP типа предполагает следующий порядок действий:

• Первое изделие закрепляется на опорной поверхности. Причем раструб располагается в сторону, противоположенную движению потока.
• В раструб принимающей трубы вставляется уплотнительное кольцо.
• После монтажа кольца вводится гладкий торец второй трубы. Для облегчения процесса монтажа оба элемента нужно смазать мыльным раствором.

После сборки соединения вторая труба фиксируется на опорной поверхности. И все начинается сначала.

Разумеется, такой монтаж подойдет изделиям у которых есть раструб – специальное утолщение на торце изделия. Причем раструбный монтаж допускается лишь при строительстве безнапорных сетей.

Монтаж на сварку

Сварное соединение труб канализации дает возможность построить отводящий трубопровод напорного типа. Для изделий из полипропилена практикуют технологию диффузионной сварки, а для ПВХ труб – технологию холодной сварки (склеивание). Причем и холодная, и диффузионная сварка применяется при монтаже трубы в муфту или при фиксации трубы в раструбе.

Технология монтажа полипропиленовых труб предполагает следующие действия:

• Перед тем как соединять полипропиленовые канализационные трубы нужно выполнить такие действия, как обрезка торца трубы и промер глубины размещения трубы в муфте. Пренебрегая этими операциями, мы рискуем качеством монтажа. Поэтому обрезка и маркировка глубины должны выполняться в обязательном порядке.
• После предварительного этапа нужно разогреть трубу и муфту особым паяльником. Для этого оба изделия надевают на насадку паяльника и нагревают до температуры 260 градусов Цельсия.
• После разогрева детали снимают с направляющих, и труба впрессовывается в муфту на маркированную глубину.

Технология монтажа поливинилхлоридных труб выглядит следующим образом:

• Перед тем как соединить канализационные трубы из ПВХ нужно выполнить такую же обрезку торца и промер глубины погружения, как и в случае монтажа РР труб.
• Далее нужно нанести на внутреннюю часть муфты и внешнюю часть трубы особый клей, рекомендованный производителем труб и фитингов.
• На финальном этапе трубу вставляют в муфту на контролируемую (по маркеру) глубину и слегка проворачивают вокруг оси.

Соединение можно вводить в эксплуатацию спустя пару часов от момента проклейки шва.

Монтаж на муфту

Соединение пластиковых труб канализации на резьбовую или компрессионную муфту дает возможность обустроить полностью разборную систему отвода сточных вод. Однако этот способ монтажа допускается только в том случае, если диаметр трубы не превышает 63 миллиметров.

Ну а сам процесс монтажа реализуется в следующем порядке:

• Перед тем как соединять трубы канализационные пластиковые с резьбовой муфтой нужно разобрать этот крепежный элемент.
• Далее нужно надеть на трубу контргайку и уплотнительное кольцо.
• На следующем этапе мы вставляем трубу в штуцер муфты и пожимаем место соединения контргайкой, которая накручивается на резьбу торца муфты.

Соединение считается рабочим после закручивания контргайки. Поэтому резьбовой монтаж считается самым быстрым способом сборки трубопровода. Однако такая быстрота имеет и оборотную сторону – резьбовая пара постепенно раскручивается и стык начинает подтекать.

Крепление профтруб

Профильные трубы, использующиеся для изготовления несущих конструкций, чаще всего соединяются сваркой. В том случае, если такая трубная конструкция должна быть разборной, необходимо производить соединение профильных труб без сварки. С этой целью применяются различные крепёжные элементы и хомуты.

Краб-системы позволяют осуществлять различные варианты стыковок двух, трёх и четырёх профильных труб в разных плоскостях.

Углы, образованные соединяемыми такой системой трубами, всегда составляют 90°. С помощью краб-систем удобно собирать временные конструкции из профильных трубных элементов, например, строительные леса. Затяжка системы производится резьбой болтовых соединений.

Фланцевое соединение

Замена металлических труб на полипропиленовые легко производится с использованием специальных фланцев. Особенность такого метода состоит в его разъемном стыке, что позволяет в любой момент добраться до нужного участка трубы. Существует несколько видов фланцев:

• свободные с опорой на прямой бурт. Предназначены для соединения легких конструкций с диаметром, не превышающим 300 мм. Также с их помощью можно монтировать крупные тяжелые трубы, чей диаметр не выходит за рамки 150 мм;

Чаще всего соединение пластика и металла производится посредством свободных фланцев, опора которых осуществляется на прямой бурт

Очень важно, чтобы было правильное соответствие металлических труб и полипропиленовых по размерам, иначе проблем впоследствии не избежать. Перед монтажом необходимо внимательно осмотреть фланцы, чтобы у последних не было никаких заусенцев, иначе во время соединения пластиковая труба может пострадать

Дальнейшая работа осуществляется поэтапно:

на месте предполагаемого соединения необходимо сделать ровный аккуратный срез;
после этого на участок трубы следует надеть фланец;
конструкция укрепляется резиновой прокладкой

Важно, чтобы она не заходила на срез слишком сильно, хватит и 8-10 мм, не больше;
в последний момент фланец надевается на прокладку, после чего конструкция надежно закрепляется с другим фланцем при помощи болтов. Очень важно, чтобы затягивание болтов происходило равномерно

Чрезмерное затягивание способно повредить болты, и конструкция начнет протекать.

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

• Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
• На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
• На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
• Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

• Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
• Кистью нанесите на склеиваемые поверхности клей.

• Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Необычная люстра

Эксклюзивное решение, которое не ограбит кошелек.

Стильную люстру, которая выглядит совсем недешево, можно с легкостью выполнить их кусочков труб ПВХ. Дополнительно для декора понадобится полупрозрачный пластик повышенной плотности, суперклей, ножницы и ножовка, а также непосредственно провод и патрон. Обрезки труб ПВХ должны быть разного диаметра, например, 5, 6 и 7,5 см. Оптимальная ширина кружочка составляет 2 см, но можно выбрать и другой размер по желанию. Для того чтобы отрезать кусочки трубы ПВХ лучше всего использовать циркулярную пилу, но можно и ножовку, так работать придется немного дольше.

Промежуточный процесс изготовления.

После этого можно провести покраску деталей в любой желаемый цвет с помощью аэрозольной краски в баллончике. Из полупрозрачного пластика делаем кружки по диаметру соответствующие колечкам ПВХ. Все детали скрепляются между собой суперклеем. После этого наступает момент присоединения патрона и провода.

Полезный совет: Чтобы удобно было отрезать колечки, можно использовать простой лайфхак. Сначала отрезать полоску бумаги соответствующей ширины, затем приложить ее к трубе и по окружности отчертить карандашом. По ровной линии делать отрез будет гораздо удобнее.

Соединение канализационных труб. Варианты соединений.

При устройстве канализации ключевым моментом становится то, как соединить отдельные отрезки монтируемых труб. Существует несколько методов соединения канализационных труб. Выбор метода зависит от материала из которого изготовлены трубы. Как и какую канализационную трубу выбрать читайте ТУТ.

Перед непосредственным началом работ по подсоединению канализационных труб следует предпринять следующие шаги:

1. Определиться с материалом используемых труб. Самые распространенные — это пластиковые канализационные трубы и чугунные канализационные трубы. Последние в настоящее время используются крайне редко. Они слишком тяжелы для установки и обладая внутренней шероховатостью достаточно быстро засоряются, приходится часто прочищать канализацию.
2. Важнейшим шагом является создание схемы канализационной системы. На схеме указываются все сантехнические устройства.
3. На схеме отметить место в котором канализационная система будет соединяться со стояком.(с использованием фитингов) При соединении канализационных труб используются различные виды фитингов. Их отличия заключаются в форме (прямые, Г-образные, Т-образные), внешнем виде (тройники, удлинители и т.д), конкретном месте использования (в промежутках труб и в присоединении труб). Рассчитать правильный уклон канализационной трубы.
4. Отметить на схеме диаметры прокладываемых труб. Обычно во внутриквартирных работах используются канализационные трубы 110 мм и 50 мм

Все виды соединений канализационных труб можно разделить на две большие группы: разъёмные и неразъёмные. В первую очередь рассмотрим особенности разъёмных методов соединения. Этот метод делится на два подтипа. Соединение с использованием фланцев и с использованием муфт.

Виды изделий

Основные параметры, по которым характеризуются фланцевые изделия для ПЭ и ПВХ труб, это внутренний диаметр, внешние размеры, вес и рабочее давление.

В зависимости от того, какие задачи выполняют эти детали, существуют следующие виды адаптеров:

• адаптер со специальными приварными втулками;
• накидной металлический фланец;
• фланцевый адаптер свободного типа, опирающийся на прямой или конусный бурт.

Лучший способ, которым можно выполнить соединение легких и средних ПЭ труб с диаметром не более 150 мм и легких труб диаметром до 300 мм – свободный фланец, опирающийся на прямой бурт. Свободный фланец с конусным буртом используют для арматуры, имеющей диаметр более 200 мм.

Достоинства и недостатки фланца для ПЭ и ПВХ труб

Прижимной стальной свободный фланцевый адаптер обладает рядом преимуществ перед другими деталями, что делает его более популярным в использовании. Основные заключаются в следующем:

1. Адаптер позволяет устанавливать ПЭ и в металлическую магистраль, это же делает ремонт таких систем более доступным.
2. Для монтажа фланца нет необходимости использовать какие-то специальные инструменты и тратить много времени: гаечный ключ и небольшие навыки позволяют установить деталь без особых проблем.
3. Также прижимной фланцевый адаптер обладает способностью компенсировать процесс сжатия и растяжения оси и это позволяет облегчить процесс монтажа и эксплуатации,и уменьшить время на установку.

Что касается недостатков, то наиболее существенным считается тот факт, что разрушается прокладка, обеспечивающая плотность прилегания. Это происходит вследствие того, что их зажимают максимально сильно, и это приводит к превышению предела прочности материала.

Конструктивно наиболее неудачен в этом плане , поскольку он не может защитить прокладку от деформации.

Те модели изделий, в которых прокладки предусмотрены в некоторых углублениях, считаются более защищенными от разрыва прокладки, однако и они не обеспечивают защиту в полном объеме, особенно при длительном сроке эксплуатации детали.

При установке фланца следует учитывать тот факт, что под воздействием тепла металл может расширяться.

Это приводит к тому, что элементы крепежа удлиняются больше, чем сам адаптер, а это может нарушить герметичное фланцевое соединение.

В последнее время очень часто при устройстве различных систем водоснабжения и отопления требуется соединение пластиковых труб с металлическими. Для решения задачи монтажа труб из различных материалов можно выбрать один из вариантов, предложенных в нашей статье – резьбовое или фланцевое соединение.

Демонтаж внутренней канализации

Отводящие трубы от сантехнических приборов имеют диаметр 32, 40 или 50 мм. Соединения канализационных труб представляют собой стык одного конца изделия в раструб другого. Для герметизации применяются уплотнительные резиновые кольца и сантехническая смазка.

Внутри помещения используются следующие типы канализационных изделий:

• полипропиленовые детали;
• изделия из ПВХ (серого цвета);
• полиэтиленовый материал.

Демонтаж начинается с отстыковки элементов бытовых устройств, – гофрированного шлага, манжет. Разъединить канализационные детали достаточно просто. Необходимо придать отсоединяемой детали вращательно-поступательные движения. То есть, проворачивая на несколько градусов в обе стороны, тянуть в обратном направлении от основной конструкции.

Делать резких движений не требуется, – при определенном усилии, демонтируемая деталь плавно сдвинется с места. Таким образом разбирается вся внутренняя конструкция. Необходимо не забывать о снятии крепёжных элементов, – хомутов.

Сложнее обстоит с разъединением главного стояка, собранного из полимерных деталей. Если в проекте и по факту были установлены компенсаторы, то демонтаж не создаст особых проблем. Но, следует помнить, что стояк – общедомовое имущество. Поэтому, все действия с ним совершаются с разрешения со стороны управляющей компании (ЖЭК, ЖЭУ, ЖРЭУ и т.п.). В противном случае, за возникшие последствия, ответственность несёт виновник, – владелец помещения, затеявший самовольный ремонт.

Использование герметика и эпоксидного клея для пластиковой трубы

Появлению трещин или протечек на пластиковом трубопроводе могут поспособствовать целый ряд факторов. Это и допущены ошибки на стадии монтажа системы, и нарушение эксплуатации. Да и сами пластиковые детали могут оказаться бракованными.

Если размеры образовавшейся трещины небольшие, то менять всю трубу необязательно. Можно попробовать вначале ее заклеить силиконовым герметиком, особенно, если речь идет о несквозном повреждении. Чаще всего таким образом ремонтируют канализационные системы.

Действовать в этом случае нужно так:

1. Очистить и расширить повреждение. Это делается для более глубокого проникновения герметика.
2. Провести обезжиривание и просушку ремонтируемого участка.
3. Нанести герметик нужным слоем, и дать ему хорошо высохнуть.

Однако бывает так, что труба получает сквозное повреждение. Как заклеить канализационную пластиковую трубу в таком случае?

Делается это при помощи двухкомпонентного эпоксидного состава, с соблюдением следующей последовательности работ:

1. Место, где появилось повреждение, нужно очистить, обезжирить и высушить.
2. Для подготовки бандажа понадобится стекловолокно или другой плотный и гибкий материал.
3. Приготовленным бандажом обматывается сама трещина и место вокруг нее, с хорошим запасом. Обмотать материал вокруг трубы нужно не менее 5-ти раз.
4. На завершающей стадии наносят эпоксидный клей.

Кроме канализационных систем, таким образом можно ремонтировать водопроводы и полотенцесушители.

Методы стыковки труб из полиэтилена

Самыми прочными и долговечными способами стыковки полиэтиленовых труб считаются терморезисторная и стыковая сварка. Если в трубопроводе не будет нагнетаться давление, то метод склейки тоже подойдет.

При стыковой сварке рабочие торцы труб укладывают в центратор сварочного оборудования, где они закрепляются, проходят механическую зачистку и обработку торцевателем. Потом концы труб нагреваются до нужной температуры, после чего соединяются вместе и прижимаются с нужным усилием. Когда пройдет время для охлаждения, трубы готовы к дальнейшей эксплуатации.

Метод стыковой сварки используют преимущественно для полиэтиленовых труб с сечением свыше 63 мм.

В качестве соединителя пластиковых трубок могут быть использованы муфты, внутри которых проложены электрические контакты, производящие нагрев. Прочность такого стыка позволяет выдерживать давление в 16 атмосфер.

Соединение канализационных труб «в раструб»

Что касается раструбного соединения, то оно считается наиболее простым способом монтажа пластиковых труб с применением фасонных изделий. Герметичность обеспечивается благодаря сжатию резинового кольца на раструбе и гладкого конца труб (подробнее: «Раструб канализационной трубы — виды и способы стыковки»). Их край смазывают силиконом, потом вставляют в раструб, а саму трубу крепят на опорной поверхности.

При этом не следует забывать, что раструб располагают в противоположную сторону по отношению к направлению потока стоков. До того, как соединить канализационные пластиковые трубы, можно их концы смазать жидким мылом. Для обработки торца изделий задействуют ножовку с мелким зубьями.

Ремонт полипропиленовых труб в труднодоступных местах

Не всегда удобно выполнять ремонтные работы непосредственно на месте аварии. Трудность заключается в использовании паяльника, так как процесс осуществляется в ограниченном пространстве.

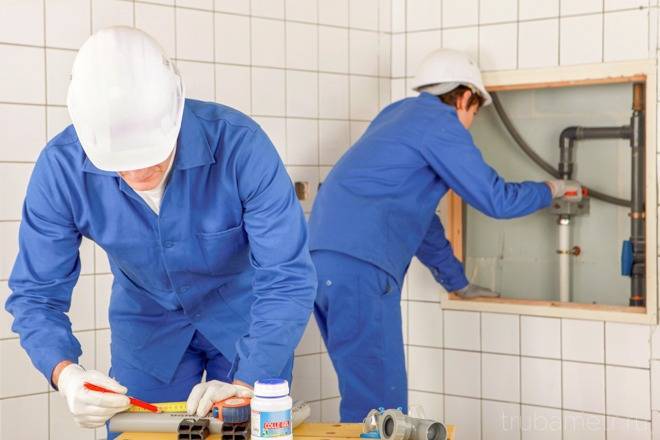

Работа сантехников
