Сварка ворот из профильных труб своими руками — порядок действий

Рекомендации по выбору материала для обшивки

Самыми популярными материалами, которыми получится украсить ворота, считаются:

  • профлист;
  • поликарбонат;
  • евроштакетник;
  • ковка;
  • доска (обрезная, необрезная);
  • металлические листы;
  •  сетка-рабица;
  • панели из ПВХ.

Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.

Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.

Тематический материал:

  • Выбираем лучший профнастил для забора
  • Забор из металлического прутка

При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Рекомендации по монтажу столбов для распашных ворот

На первом этапе с помощью бура можно проделать котлованы, углубившись на 1 м. Диаметр бура составляет примерно 200 мм, что верно для трубы квадратного сечения со стороной в 100 мм. Глубина будет зависеть от линии промерзания грунта. Ширина сторон определяется качеством почвы и габаритами опор. Последние, как уже упоминалось выше, могут быть изготовлены из разных материалов.

Затем можно заняться устройством подушки из песка и щебня под бетон. Ее высота может изменяться в пределах от 150 до 200 мм. Назначение подушки состоит в том, чтобы стойка при углублении оказалась на основе для бетонирования. Далее можно приступать к монтажу опоры и выравниванию с помощью строительного уровня. Теперь подготавливается бетон и заливается в пространство ямы. Оставить забетонированные столбы необходимо на неделю или больше. Бетон за это время должен хорошо застыть.

В процессе набора прочности материала его следует смачивать водой. Однако трещины на такой незначительной площади не столь опасны, как в фундаменте. Но их стоит всё же постараться избежать. Если использовать кирпич или бетон вместо трубы, то глубина заложения составит 1 м.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента.  Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Вариант конструкции ворот

Обратите внимание на высоту забора и бетонирование столбов.. Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал

Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Элементы декоративной ковки своими руками

Ажурные металлические кованные элементы всегда высоко оценивались, потому как каждый образец неповторим и прекрасен. Умение обрабатывать металл — это целое искусство, которое доступно не каждому. Заказать у мастера элементы декоративной ковки — достаточно дорогостоящее удовольствие. Создать такие элементы можно вполне своими руками. Тем более, если вы овладеете данным видом работ, то оно сможет превратиться в ваше новое хобби или даже прибыльный бизнес.

Выделяют холодную и горячую ковку. Первый вариант предусматривает нагрев металлических заготовок до девятисот градусов. Так сталь приобретает пластичность. Ударяя по ней кувалдой или молотком-ручником, она изгибается. Её можно сделать тоньше и изменить изначальное сечение прутков. Холодный вариант ковки — это изменение заготовок без их нагрева в основном. Для такого вида работ используют низкоуглеродистую сталь (в составе не более 0,25 процентов углерода). Она считается более податливой. Обрабатывают её специальными станками и приспособлениями.

Для создания кованых элементов помимо стали используют ещё медные и алюминиевые сплавы. Они мягкие и лёгкие, поэтому поддаются обработке обоих способов.

Горячая сварка осуществляется при помощи горна — специальной печки, которая из-за поддува может достигать очень высоких температур; наковальни; кувалды; клещей, которыми держат накалённую заготовку.

Изделия с особой формой делаются с помощью различных фасонных молотков, зубил для рубки металлических деталей и другие инструменты.

Холодная ковка предполагает использование гнутика, который необходим для создания изогнутых элементов; улитки, для загибания прутков в спираль; фонарика, с помощью которого создаётся такой элемент ковки, как «шишка»; волны, с помощью которой изготавливают волнообразные элементы; твистера, на котором заготовленный элемент закручивают в нужном направлении и станка для создания колец.

Помимо всего вышеперечисленного, необходимо обзавестись болгаркой по металлу и сварочным аппаратом, с помощью которого будут соединяться детали.

Процесс изготовлений ковки

Схема кованых ворот

Как уже говорилось ранее, для горячей ковки металл, чтобы его можно было обрабатывать, необходимо нагреть до температуры от 800 до 1200 градусов. Если температура будет ниже, то металлическая заготовка будет недостаточно пластичной, а при слишком высокой температуре изделие перестанет быть прочным и может сломаться.

Определение степени нагрева заготовки по цвету

  1. Вытяжка — деталь удлиняется, при этом становится тоньше. Во время растягивания элемента, кувалдой необходимо бить равномерно по всей площади участка, который вытягиваете. Таким образом, изготавливаются постепенно заостряющиеся на конце пики.
  2. Разгонка — по заготовке бьют с обеих сторон молотом. Таким образом, расплющиваются пики, которые имеют игольчатую форму и становятся листовидными.
  3. Рог наковальни используется для создания радиусно изогнутых элементов.

Для того чтобы элемент ковки сделать изогнутым, необходимо сделать следующие действия:

  1. Сначала идёт подготовка эскиза волюты. Его сначала рисуют на бумаге, а потом проволоку сгибают по бумажному рисунку.
  2. Проволока выпрямляется и по мерке отрубается пруток-заготовка.
  3. Кончик проволоки нагревается до девятисот градусов, край сгибается.
  4. Выполнение первого завитка происходит на крае рога наковальни или на её кромке.
  5. Всю длину заготовки нагревают и, используя спиральную оправку, изгибают её.

Для изготовления «шишки» или «фонарика» необходимо взять 2–4 тоненьких прутка, сварить кончики вместе, проковать в квадрат и зажать в тисках. Из другого конца делается жгут при помощи воротка. Конец нужно немножко раскрутить, разъединить прутки и несколько раз ударить по торцу, который таким образом, расширяется.

Холодный способ ковки предполагает такие же приёмы и способы, правда, без нагрева элементов.

Видео: как сварить ворота из профтрубы своими руками

Таким образом, изготовление ворот из профильной трубы не такое уж сложное дел, а результат может быть впечатляющим. Самое сложное, пожалуй, элементы ковки, которые необязательно изготавливать самостоятельно. Их можно приобрести в готовом виде и украсить конструкцию. Удачи!

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Типы конструкций.

Откатные (раздвижные) – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано

При стесненных условиях обратите внимание именно на эту конструкцию

Ворота состоят из створок и несущих элементов, к которым они крепятся. В качестве несущих элементов служат столбы забора, для ворот гаража — стены гаража. Несущая конструкция должна быть надежной.

Двустворчатые распашные ворота — применимы при значительной ширине входа от 2м до 5м. Именно этот вид наиболее часто устанавливают для организации проезда автомобилей и другой техники.

Откатные (раздвижные) ворота – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано

При стесненных условиях обратите внимание именно на эту конструкцию

Ворота состоят из створок и несущих элементов, к которым они крепятся. В качестве несущих элементов  служат столбы забора, для ворот гаража – стены гаража. Несущая конструкция должна быть надежной.

Створки ворот. Рама и ограждение.

Рама необходима для жесткости конструкции. Чаще всего она изготавливается из квадратной или прямоугольной профильной трубы ГОСТ30245-2003. Либо из равнополочного уголка ГОСТ 8509-93, либо из неравнополочного уголка ГОСТ8510-86*.

Ограждение крепится к раме, оно может быть выполнено из разных материалов: листовой стали, профилированного листа, 3d сеток, сетки рабицы, сэндвич-панелей, сотового поликарбоната и др. Выбор того или иного ограждения зависит от функции изготавливаемых ворот, ваших желаний и финансов.

Существуют створки, выполняющие одновременно несущую и ограждающую функцию, к примеру, створки из кованых элементов. Если конструкция кованых деталей позволяет использовать их без каркаса, то остается только закрепить петли и закладные для замка. В случае, когда кованые элементы не имеют достаточной жесткости, то их приваривают к заранее изготавливаемой металлической раме.

С чертежами распространенных конструкций распашных ворот, можете ознакомиться на сайте mrmetall.ru в конце статьи.

Подготовка к работе


Для изготовления металлических ворот необходимо иметь навыки работы со сварочным аппаратом Сварить ворота из профтрубы своими руками можно, если правильно найти габариты конструкции по высоте, ширине, выбрать вариант открывания.

Ширина воротного проезда зависит от габарита транспорта. Для легкового авто, которое имеет ширину 1,5 – 1,7 м, требуется размер 2,5 м

Если есть стесненные обстоятельства, ворота предусматривают 2,0 – 2,1 м, но потребуется осторожность водителя при въезде и выезде. Размеры машин разные, поэтому ориентируются на то, чтобы по бокам оставалось, как минимум, 40 – 50 см

Лучше рассчитывать конструкцию для проезда грузового транспорта. В сельской местности это может быть трактор, автомобиль с прицепом. Ширина таких машин колеблется на уровне двух метров. Для грузовых авто предусматривают проезд 3 м, это минимум, максимум может быть 3,5 – 4,0 м.

Въезд в ворота иногда бывает под углом, или на пути есть сооружения, деревья. Тогда ширину увеличивают до 5 м и больше в зависимости от ситуации. Стандартно высоту принимают на уровне забора, но есть варианты с понижением полотен по сравнению с оградой или, наоборот, повышением. Открывание в распашных изделиях делают внутрь, чтобы не мешать проходу и проезду по улице.

Построение чертежа


Проект нужен для правильного подсчета объема материалов пред тем, как варить ворота. Обычно чертежей делают несколько, например, план расположения опорных стоек, эскиз рамы, плотен. На столбах и каркасе размечают места фиксации навесов, замка, вертикальных и горизонтальных засовов.

На детальном чертеже видны:

  • размеры заготовок при порезке;
  • схема сварки поперечных и продольных элементов каркаса;
  • место расположения поперечных усилителей жесткости;
  • области установки угловых и диагональных подкосов.

Глядя на эскиз в масштабе, можно увидеть пропорции изделия, вовремя внести коррективы. В полотне часто делают калитку, чтобы не открывать большую створку при проходе людей. На чертеже отображают место расположения калиточного каркаса, точки крепления поперечных элементов рамы, размеры открывающейся части. Также предусматривают точки фиксации петель и запора.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.


За основу берется чертеж с интернета и дорабатывается под свои параметры

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

  1. Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
  2. Низкие цены на материалы сокращают траты на строительство.
  3. Металлопрофиль легко поддается обработке, свариванию.
  4. Конструкция получается прочной и жесткой.
  5. Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»

Из недостатков:

  1. Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
  2. При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Особенности самостоятельного изготовления ворот

Практически любой домашний мастер способен изготовить ворота из профильной трубы. Для этого ему нужно иметь минимум инструмента и знаний. Если у вас нет сварочного аппарата, то можно заказать сборку створок опытному сварщику, а своими руками выполнить остальные работы. Это позволит сэкономить часть средств.

Существует два варианта ворот из профильной трубы, которые можно сделать своими руками: находящиеся на въезде во двор и использующиеся для гаража. Их окончательный внешний вид зависит от нескольких факторов:

  • выбранный дизайн;
  • точность используемого эскиза или чертежа;
  • верность замеров;
  • использованный материал и фурнитура;
  • качественный металл.

Опоры должны стоять строго вертикально, иначе под весом створок ворота будут самопроизвольно распахиваться. Идеальные ворота следует выполнить в едином стиле на всех въездах, чтобы они сочетались изготовленные из одинаковых материалов, будут смотреться эстетично. Красиво смотрятся ворота с элементами ковки, но их полностью самостоятельно сделать нельзя.

Подготовка к постройке: как рассчитать размеры будущей конструкции

Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.

  • Створки распашных ворот необходимо делать таким образом, чтобы автомобиль мог свободно в них проходить. Также следует учитывать площадь пространства, которую будет занимать створка при её открывании.

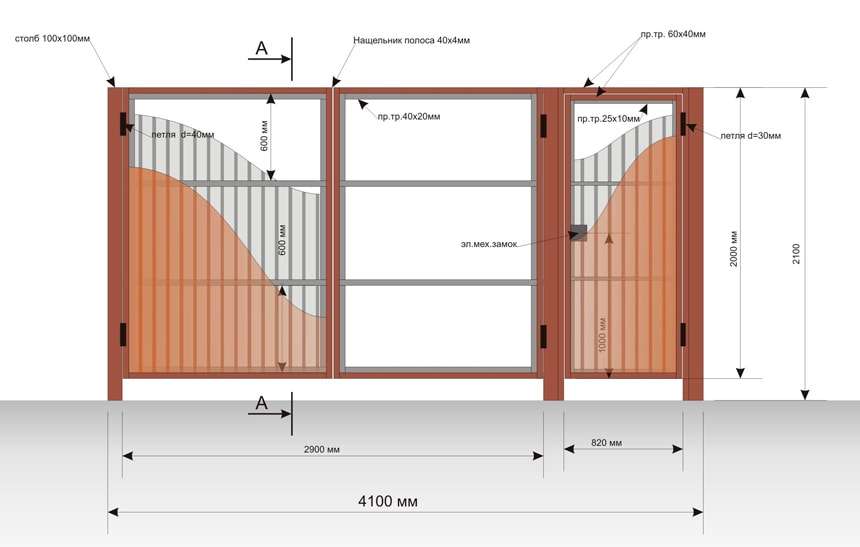

    Чертеж распашных ворот из профиля

  • Чертим эскиз ворот с указанием всех параметров и габаритов. Двери ворот должны свободно и легко входить в сваренную раму. На составленном чертеже должны быть обязательно указаны необходимые рёбра жёсткости, а также размеры металлических столбов под будущие опоры.

    Откатные ворота из профильной трубы

  • Чертёж должен выполняться со строгим и точным соблюдением масштабирования. По эскизу рассчитывается и точный расход профильной трубы и будущей обшивки. При этом если площадь створок получается слишком большой, то существенно увеличится их парусность. В данном случае сечение трубы необходимо увеличить.

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

  1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
  2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
  3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
  4. Правая колёсная группа
  5. Левая колёсная группа
  6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
  7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
  8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
  9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
  10. Уровень земли (асфальт, брусчатка)
  11. Длинный швеллер приварен к нижней балке воротной рамы
  12. Электропривод (опционально)
  13. Зубчатая рейка для сцепления с маховиком электропривода
  14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
  15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
  16. Забор из профильной трубы 60х40 или 40х25
  17. Большие и прочные петли
  18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Вывод

При определенных условиях гаражные ворота можно сделать и самостоятельно, и это будет не только экономия неких финансовых ресурсов, но и удовольствие, полученное от осознания собственных возможностей. А можно купить высококлассные заводские ворота, получив удовольствие от сжатых сроков реализации и выдающихся технических и эксплуатационных характеристик.

По гаражной тематике можно прочитать материал о том, как превратить стандартный бокс в комфортабельное во всех отношениях пространство. Также в одной из предыдущих статей – о теплых гаражных воротах. В видео – монтаж секционных ворот в гараж.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
