Как установить парогенератор для бани своими руками: используем электрический парогенератор

Пошаговые действия при использовании газового баллона

  1. Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
  2. К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
  3. Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
  4. Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
  5. Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
  6. На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
  7. Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще — сварить их, но тогда прибор будет неремонтопригодным.

Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.

Как установить парогенератор для бани своими руками: пошаговая инструкция

Для обеспечения создания соответствующей атмосферы в бане традиционно используются печи-каменки сделанные своими руками. Все очень просто — разогревается до высоких температур каменная укладка, на нее (или внутрь нее , в зависимости от режима) плещут водой или специальными травяными настоями, получая необходимое количество и качество пара.

Однако, даже самая простая печь-каменка требует соблюдения многих важных условий при ее установке, и не всегда они становятся выполнимыми. Кроме того, она практически полностью исключена в условиях городской квартиры, а хотя бы миниатюрную баню желают иметь и многие жители многоэтажек. Некоторые любители банных процедур и просто из иных соображений активно переходят на современные технологии, отказываясь от печей и полностью переходя на электрический обогрев. В любом из этих случаев может помочь устройство, искусственно создающее необходимую концентрацию водяного пара в парной. Речь идет о парогенераторах или, как их называют по-другому, парообразователях . Эти агрегаты обычно представляет собой небольшое по размерам устройство, образующее и подающее пар в банное помещение .

Парогенераторы могут иметь разную конструкцию, соответственно и различные комплектующие. И задумываясь о приобретении такого прибора, потенциальные хозяева обязательно становятся перед вопросом, как установить парогенератор для бани своими руками.

Паровая пушка: принцип действия

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

  1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
  2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
  3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

  1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
  2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
  3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания.

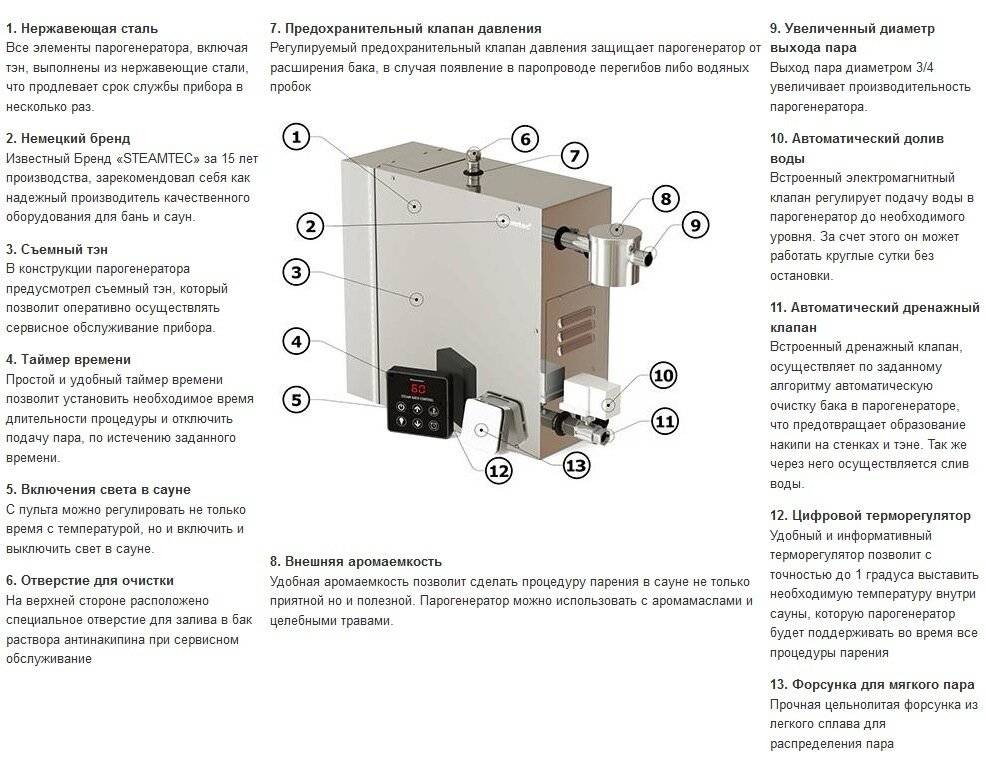

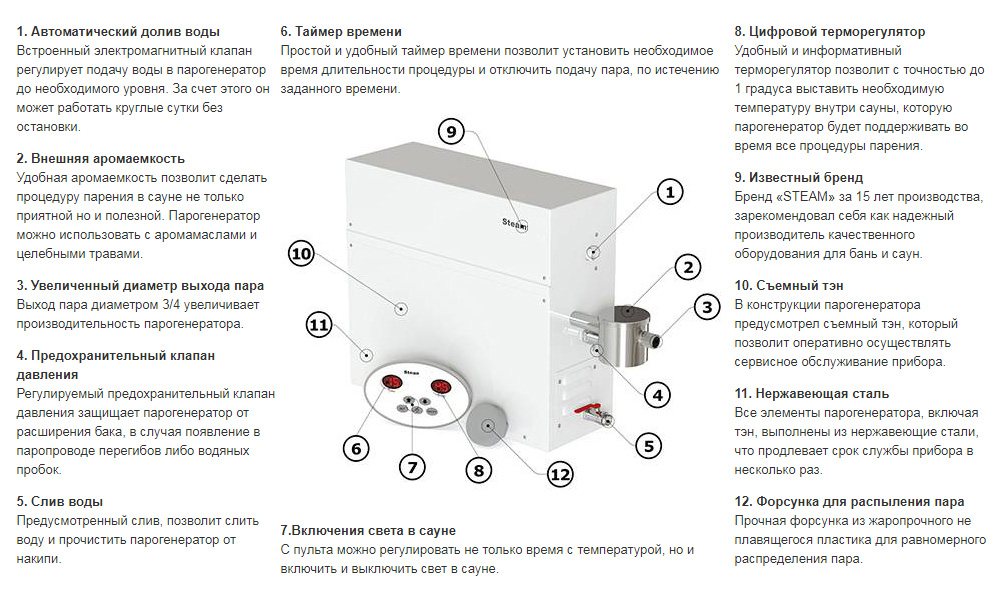

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

  • для объёма в 4–5 м 3 : 4–5 кВт;
  • для 10–13 м 3 : 8–10 кВт;
  • для 15–18 м 3 : 12 кВт;
  • свыше 18 м 3 : 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение. В современных парогенераторах применяются следующие системы нагрева:. В современных парогенераторах применяются следующие системы нагрева:

В современных парогенераторах применяются следующие системы нагрева:

  1. ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

Способ подачи воды

Существуют две разновидности парогенераторов:

  1. С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
  2. Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

  • блок подготовки воды;
  • система очистки резервуара;
  • функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);

Эфирные масла для ароматизации пара

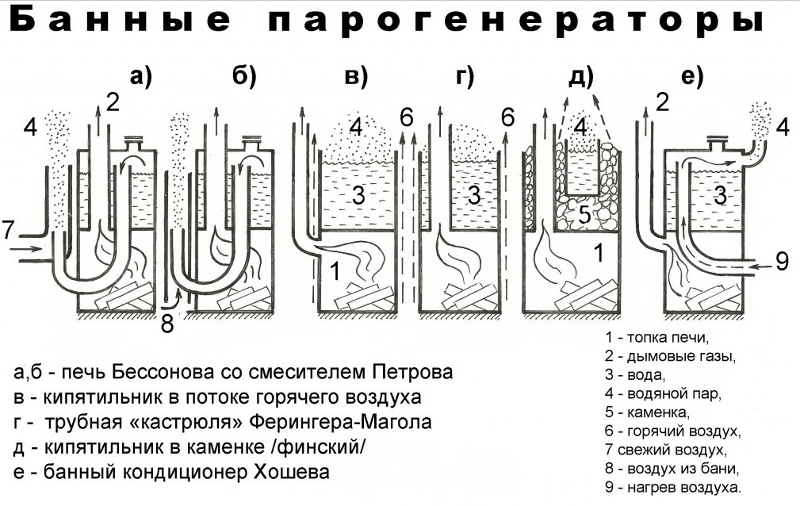

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Требования к установке и контроль безопасности

Разъём системы вентиляции

Требования к установке и безопасной эксплуатации отражаются в инструкции по эксплуатации, идущей в комплекте с парогенератором, а общими критериями, обеспечивающими такие режимы, являются:

  • Электрическая проводка должна быть рассчитана на мощность подключаемого прибора.
  • Должно быть выполнено заземление парогенератора.
  • Подключение аппарата к электрической сети должно быть осуществлено по отдельной группе через индивидуальный прибор защиты (автоматический выключатель).
  • Помещение, где устанавливается парогенератор, должно быть сухим и оснащено системой вентиляции (естественная или принудительная).
  • Протяженность паропровода (от устройства до парной) должна быть минимально возможной.
  • Расположения паропровода по отношению к вводу в помещение парной должно быть таким, чтобы не создавалось мест скопления влаги (образование конденсата), препятствующих прохождению пара.

Инструкция по установке своими руками

Монтаж устройства включает такие этапы:

  • подготовку кабины;
  • покупку материалов и инструментов;
  • выбор места расположения устройства;
  • монтажные работы.

Подготовка к монтажу

Перед тем как установить прибор, нужно обеспечить полную герметичность кабины. Для этого верхнюю крышку снабжают колпаком. В некоторых случаях деталь входит в комплект. Если она отсутствует, ее приобретают отдельно. Для эффективной работы генератора требуется постоянное движение всего объема воздуха. Для этого монтируют вентиляторы мощностью 12 Вт.

Перед установкой прибора нужно обеспечить герметичность кабины.

При установке парогенератора соблюдают правила безопасности. Провод, находящийся под напряжением, не должен контактировать с паром.

Необходимые инструменты и материалы

Для монтажа устройства понадобятся:

  • дрель со сверлами;
  • саморезы и дюбеля;
  • разводной ключ;
  • медная трубка;
  • гибкий металлический шланг;
  • полимерные трубы для подключения генератора к сливной системе.

Для монтажа понадобится дрель со сверлами.

Выбор места установки

На этом этапе руководствуются следующими советами:

  1. Оборудование размещают в помещении, находящемся рядом с ванной. Расстояние от парогенератора до кабины не должно превышать 15 м. Можно установить прибор в кухне или кладовой.
  2. Устройства подключают к электросети, системам водоснабжения и канализации. Места врезки должны находиться в свободном доступе.
  3. Настенный генератор монтируют на высоте не менее 50 см от пола.
  4. Труба должна пролегать под наклоном, направленным к душевой кабине. Это позволяет конденсату стекать вниз.
  5. Место врезки трубы должно располагаться в нижней части стены. Это исключает случайное прикосновение к нагретому элементу при посещении кабины.
  6. Место установки генератора должно хорошо вентилироваться. Так обеспечивается быстрое испарение влаги, образующейся при работе устройства.
  7. Площадь установочного места выбирают с учетом модели.

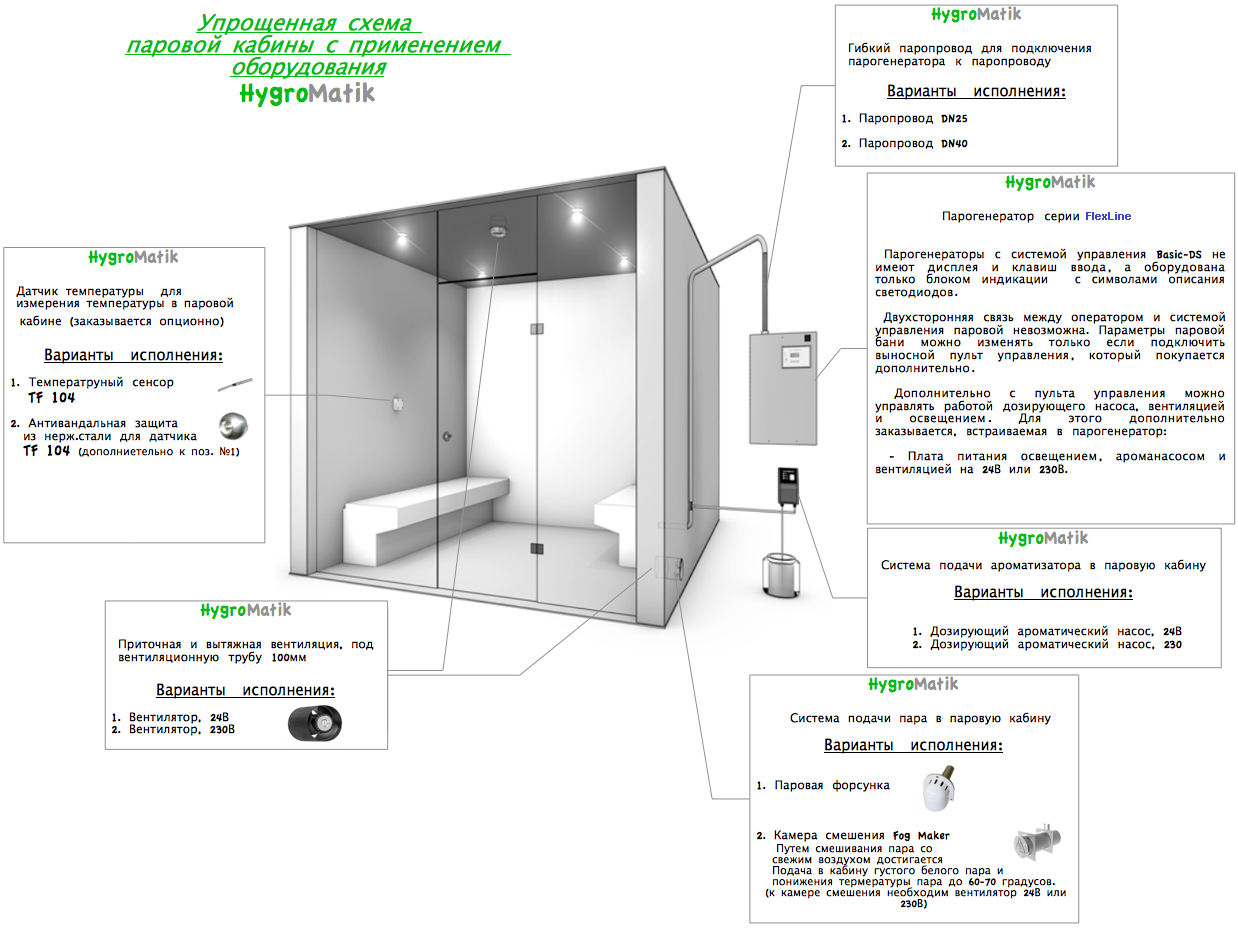

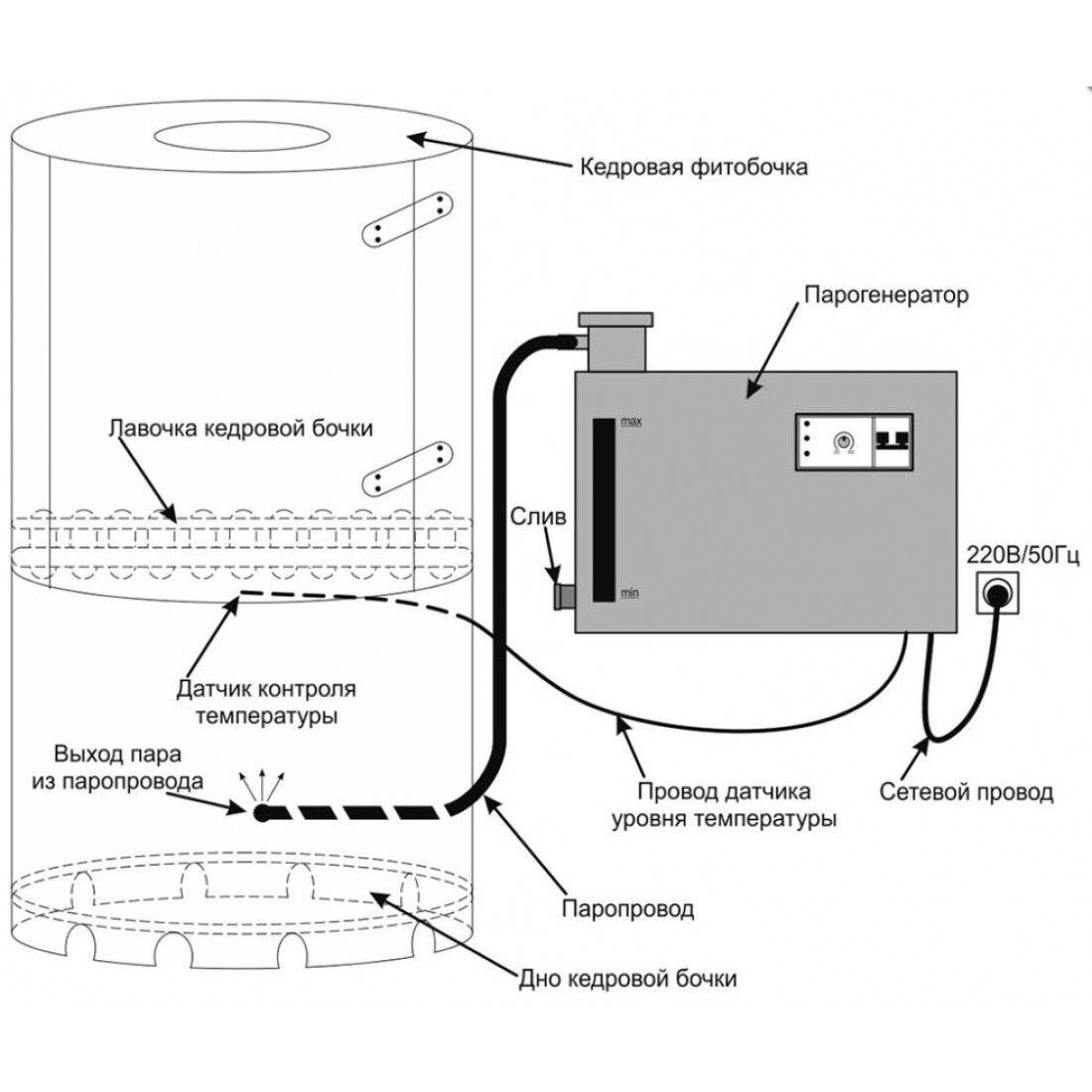

Схема и монтаж парогенератора

Существуют напольный и настенный способы монтажа.

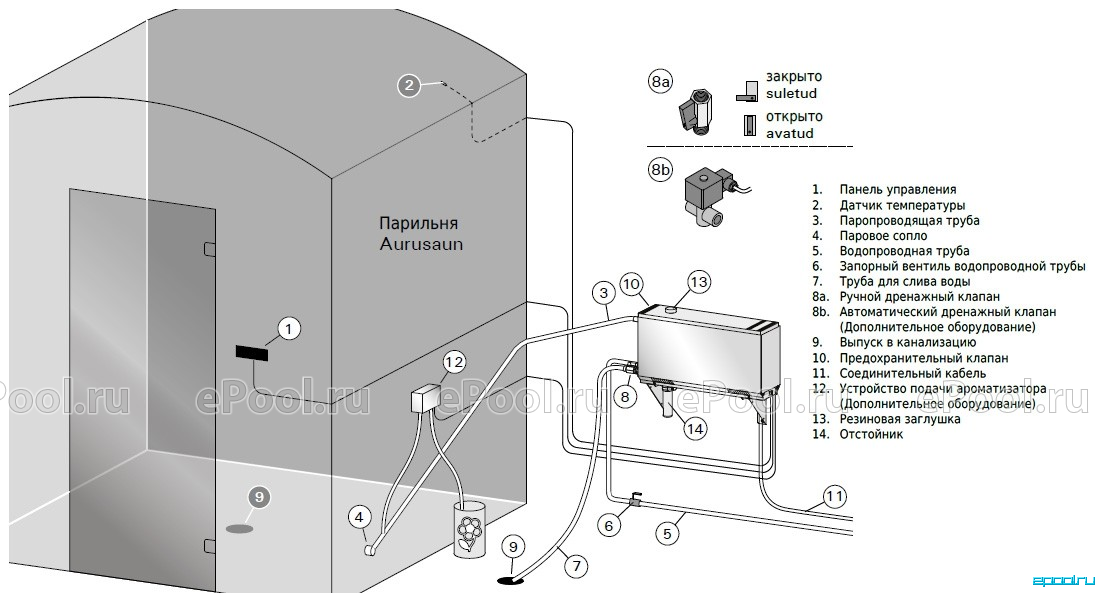

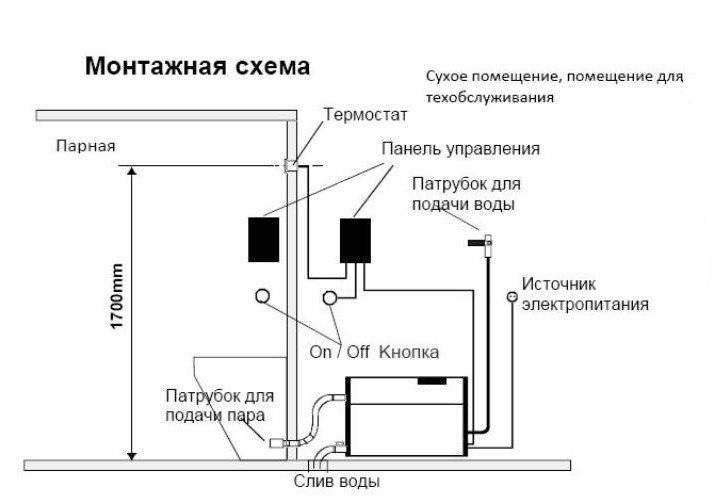

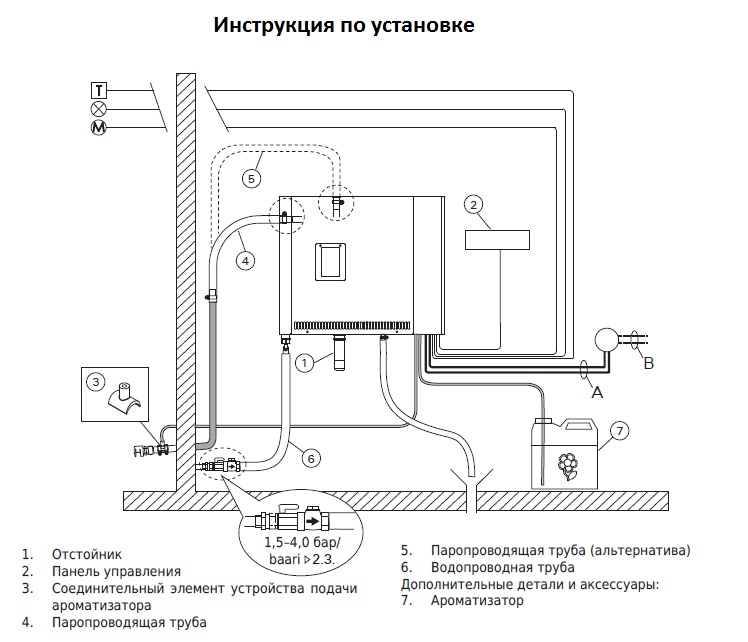

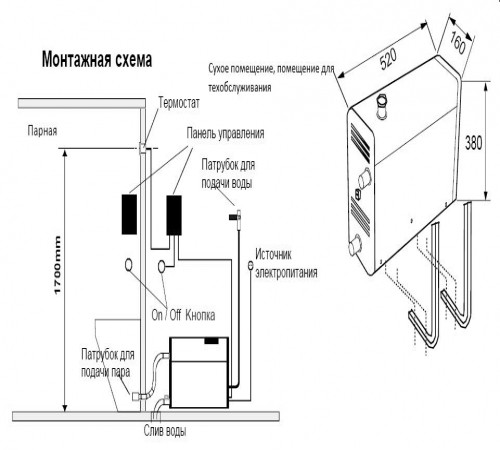

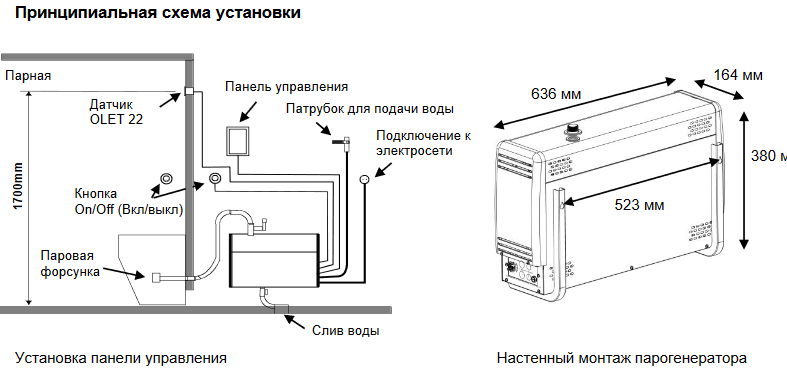

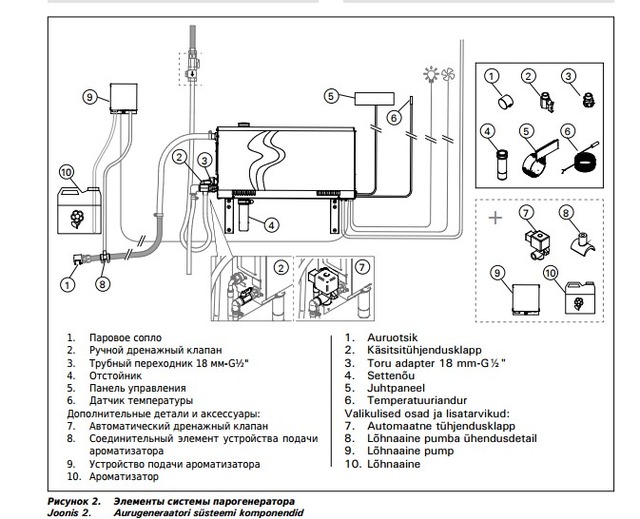

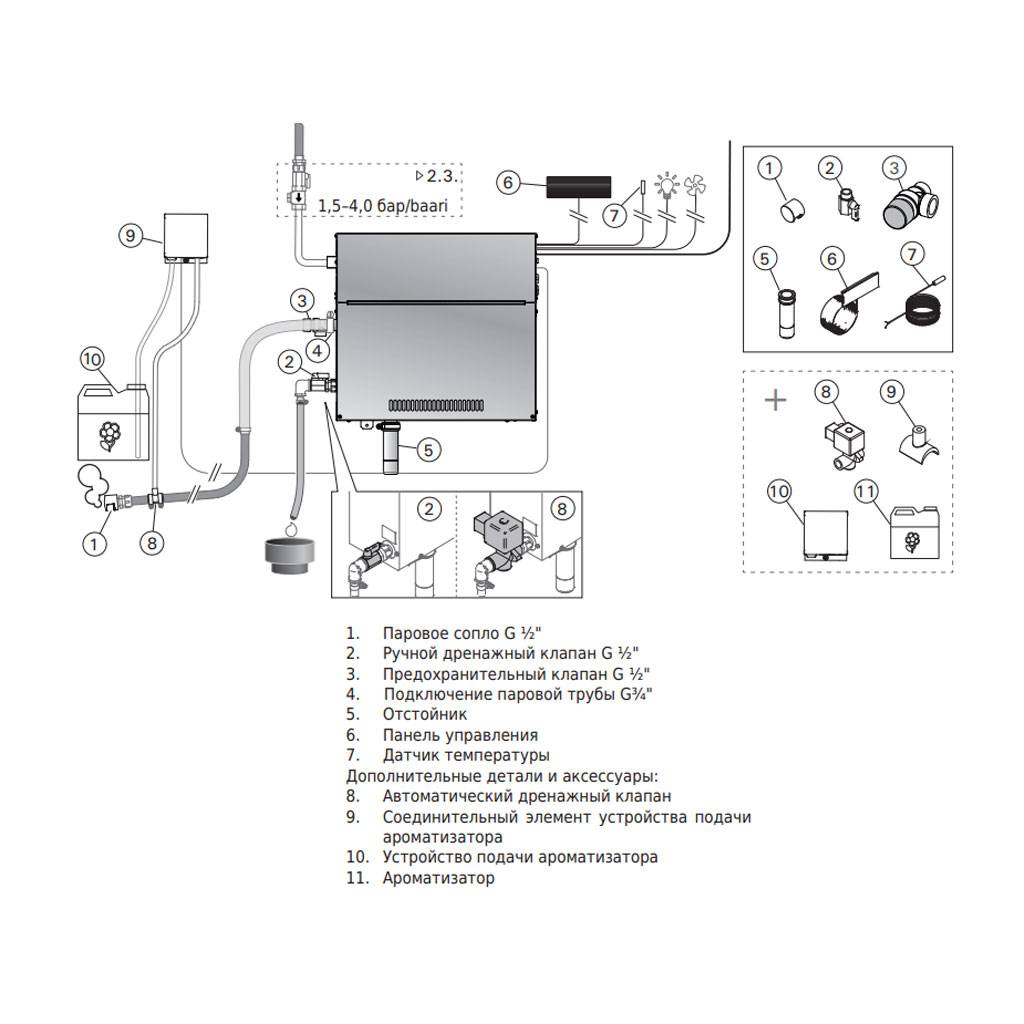

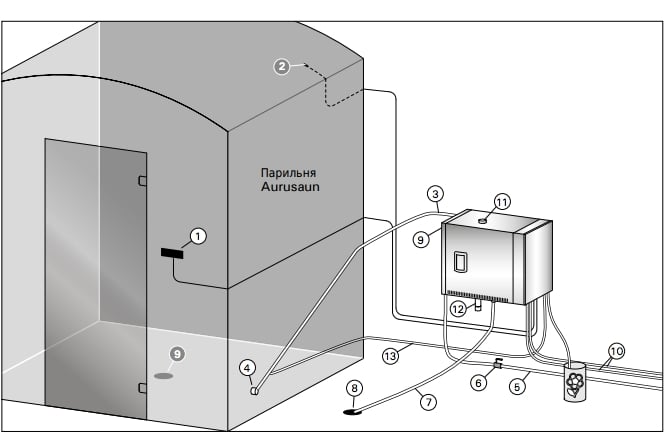

Схема монтажа парогенератора.

Во втором случае выполняют следующие действия:

  1. Размечают стену, указывая места расположения креплений. Формируют отверстия для дюбелей. После размещения этих элементов вводят саморезы.
  2. Вешают генератор на подготовленные крепления.
  3. С помощью гибкой металлической трубки подсоединяют устройство к системе водоснабжения. Устанавливают шаровый кран, помогающий прекращать подачу воды.
  4. Соединяют паропровод с прибором медной трубкой. Подключают генератор к сливной системе.
  5. Располагают температурный датчик в удобном месте. Для этого применяют провод, помогающий менять положение детали.
  6. Монтируют панель управления. Подсоединяют генератор к электрической сети.
  7. Заполняют бак водой.

Имеется возможность выбора положения коробки парогенератора. В таком случае отводы для подключения к коммуникациям будут располагаться справа, а не слева.

Что выбрать для бани

Выбирать средство для получения пара нужно с учетом характера бани.

Финская сауна – отличается высокой температурой – до +120 С, и низкой влажностью – 15%

Такой жар при высокой влажности переносится очень тяжело, поэтому важно получать перегретый пар небольшими порциями. Для этой роли гораздо больше подходит паровая пушка с пароотводной трубой.
В парилке температура возрастает не более +80 С, а вот влажность выше – до 70–80%

Здесь пар необходим, причем в разных количествах в зависимости от характера процедуры. Намного удобнее использовать независимое устройство – парогенератор. Однако очень важно подобрать его по производительности, так как пара нужно много.
Хамам предполагает очень высокую влажность – до 100%, но низкую температуру – не более +45 С. Здесь легко можно обойтись без обоих устройств, так как пар нужен именно влажный, тяжелый – сырой. Если надобность возникает в нагретом паре, ставят парогенератор.

Дополнительные альтернативные устройства подбирают с учетом мощности и конструкции каменки.

https://youtube.com/watch?v=w7gfADEHh0M

Разновидности бань

Самодельный парогенератор для бани

Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.

  • Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
  • Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
  • Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.

Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.

Плюсы и минусы установки парогенераторов

Парогенератор в баню

Наличие парогенератора, работающего не на использовании открытого огня, получаемого при сжигании топлива, а путем преобразования электрической энергии в тепловую, позволяет использовать такие устройства не только в помещении отдельно стоящей бани, а также в условиях современной квартиры.

Достоинствами современных парогенераторов являются:

  • время разогрева парогенератора не зависит от состояния прогрева печи в помещении парной (разогрев камней в печи-каменке при сжигании дров),
  • для работы не требуется обустройство вытяжной трубы и наличие отопительной печи. Можно использовать в условиях квартиры в комплекте с электрической нагревательной печью,
  • есть возможность регулировать температуру и количество подаваемого пара,
  • небольшие геометрические размеры и вес позволяют использовать в помещениях с небольшой площадью,
  • не продолжительные сроки нагрева воды и начала использования с момента включения, позволяют снизить затраты за использованную электрическую энергию,
  • наличие средств защиты и автоматики позволяет обезопасить использование устройств и обеспечить их работу в автоматическом режиме.

К недостаткам парогенераторов данного типа относятся:

  • зависимость работы от наличия сетей электроснабжения,
  • высокая стоимость.

Парогенераторы для бань и саун – верное решение

Парогенератор для бани часто включают в обязательный перечень оборудования сауны. Настоящие ценители знают, что мягкий густой пар дарит особое удовольствие от парения. Он позволяет создать нужный уровень влажности и пар даже при небольшой температуре или печи, которая сильно сушит воздух, и является незаменимым для оснащения хаммама – традиционной турецкой бани. Но, обо всем по порядку, ниже.

Виды парогенераторов для бань и саун

На сегодня имеется два вида парогенераторов для парной. Первый тип, устанавливается в турецких банях, для которых, в отличие от финских саун, характерна температура порядка 35-50°С и влажность от 80% до 100%. В таких условиях парогенератор для сауны насыщает помещение влажным паром, заменяя котлы с кипящей водой, которые справлялись с этой задачей в классическом хаммаме. И нужно отметить, что для этого вида парогенераторов, необходимо выделять отдельное техническое помещение и сложное подключение сантехники.

Второй тип парогенератора, служит дополнением к электропечи. Он позволяет расширить возможности финской сауны, по желанию, превращая ее в русскую баню. Здесь парогенератору для сауны отведена особая роль: он смягчает сухой воздух влажным паром, кардинально меняя ощущения от посещения парной.

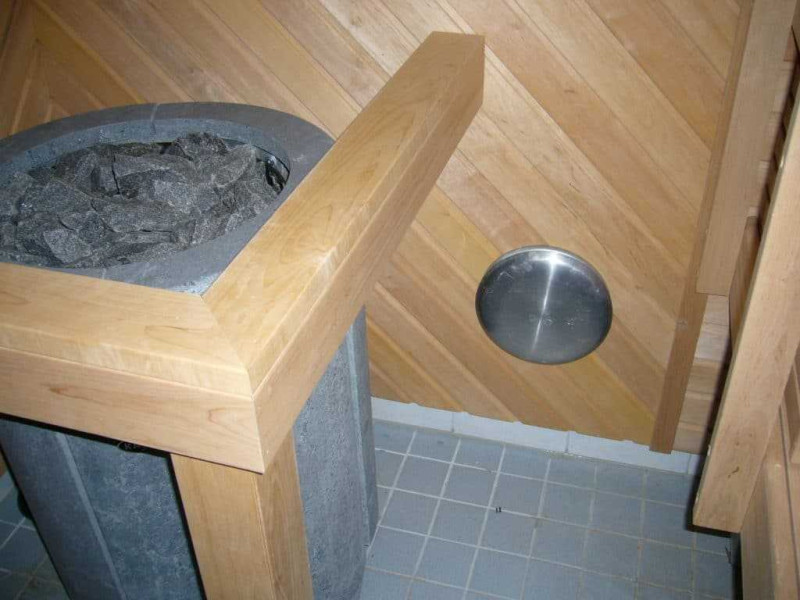

Особенности размещения и работы парогенератора для бани

Парогенераторы для бань и саун отличаются способом установки. В хаммаме, как было отмечено ранее, их размещают в отдельном подсобном помещении. При этом пар подается по специальным трубкам, а управление парогенератором осуществляется с отдельного пульта управления, с помощью которого, задается не только температура и влажность, но и управляется освещение и вентиляция.

Существуют модели электрокаменок со встроенными парогенераторами, которые устанавливаются в парилке, и имеют компактные размеры, что позволяет экономить свободное пространство. Вне зависимости от модели, каждый парогенератор работает одинаково: при включении вода наполняет встроенный бак и нагревается тэнами. Образовавшийся при этом пар подается в парилку. Когда уровень воды в емкости падает, открывается электромагнитный клапан, и она пополняется.

Приобрести парогенератор предназначенный для бани объемом – от 2 до 21 м³ не составит труда. Но есть решения и для парных большего объема: их можно оснастить несколькими парогенераторами, которые подключены параллельно и управляются с единой панели.

Важные вещи и приятные мелочи

Вы можете расширить функциональные возможности, которыми обладает парогенератор для бани, купить опционное оборудование, делающее использование парогенератора проще, а парение – приятнее. Например, форсунку для подачи пара, дренажный клапан, осуществляющий промывку парогенератора в автоматическом режиме и удаляющий известковый налет.

Также парогенератор для сауны позволяет принимать баню с ароматическими жидкостями и эфирными маслами. К парогенераторам, которые идут в дополнение к электрокаменкам, предусмотрены специальные каменные чаши для жидких ароматизаторов, а пакетированные, выкладываются на паровую решетку. Парогенератор для турецкой бани также можно оснастить дополнительным устройством для подачи ароматической жидкости, который продается в нашем магазине.

Парогенераторы для бань и саун – верное решение Парогенераторы для увлажнения воздуха в банях и саунах, каталог с ценами на парогенераторы для бань и саун, купить парогенераторы по доступной цене.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

  • или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
  • , которую придется переработать более основательно;
  • . Над ней также придется потрудиться;
  • . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.
