Установка розеток в бетонную стену: сверление отверстий

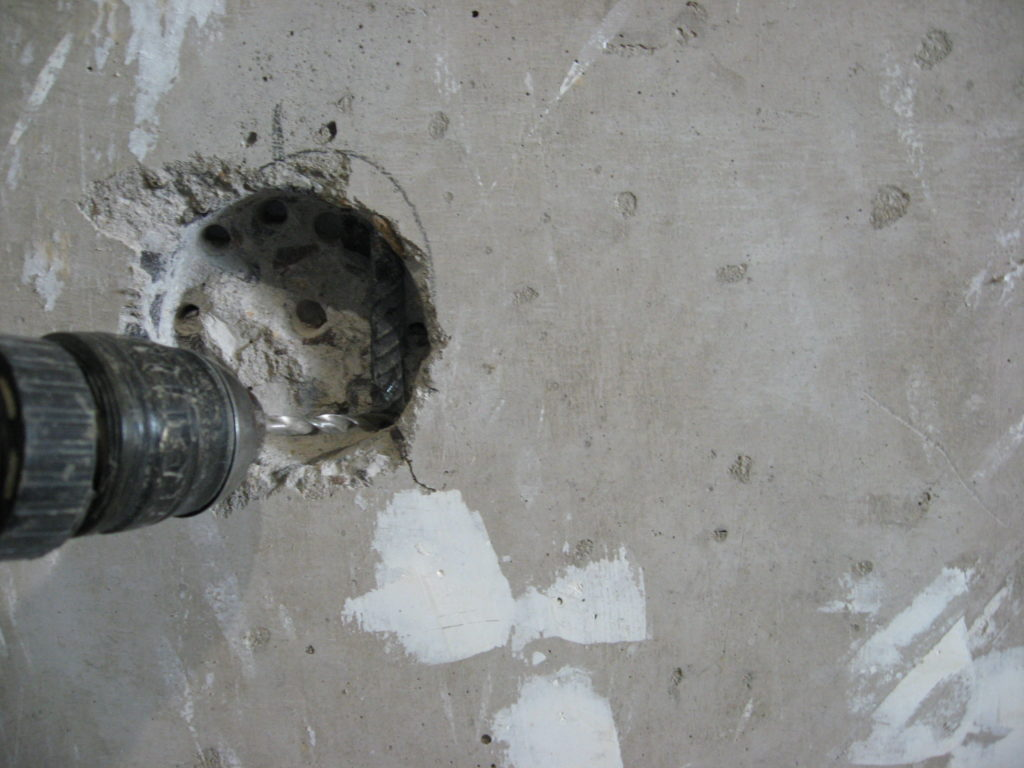

Сверлим коронкой бетонную стену

Работать необходимо крайне осторожно, для начала очень тихо сверлим первые 5 мм стены на предельно малых оборотах, это необходимо для того, чтобы мы в дальнейшем процессе работы не ушли в сторону, и отверстие не было кривым. Далее мы продолжаем работу, вы не должны сильно сжимать перфоратор, ведь проделывание отверстия должно происходить исключительно за счет вращательных движений головной части

Если есть необходимость в увеличении изначального диаметра, то можно прибегнуть к нехитрым манипуляциям с покачиванием, это позволит немного расширить отверстие. Если вы будете держать перфоратор в прямом положении, то есть вероятность того, что диаметр окажется немного уже.

Но не стоит усердствовать, после пары минут активной работы стоит вынуть коронку, посмотреть на ее состояние и дать остыть инструменту с насадкой. От повышенной нагрузки хвост может просто лопнуть. Перед тем как вынимать перфоратор, не останавливайте его работу полностью, это исключит возможность повреждения победита.

Далее берем молоток, и хорошее зубило, далее вставляем зубило в нижнею часть проделанного отверсития, ударяем. Необходимо вогнать зубило примерно на 2 мм. Это поможет вам извлечь все то, что в процессе бурения осталось внутри, и спрессовалось в отверстии. Работать нужно аккуратно, чтобы случайно не расширить необходимый диаметр.

Таким образом постепенно наращивая темп необходимо проделывать необходимое отверстие в бетонной стене, но если у вас в стене есть арматура, то всю процедуру следует проводить аналогично описанной, но только при условии, что победитовую коронку нужно будет заменить на алмазную. А вот алмазную следует постоянно поливать водой для упрощения работы, но не стоит поливать сам бур.

После окончания работ, полностью вычищаем отверстия от пыли, и грязи. Собираем весь инструмент, и можно приступать к монтажу необходимого оборудования в стене.

Тонкости работы

Чтобы аккуратно просверлить отверстие в плитке, мастера рекомендуют:

• прикрепить на место сверления малярную ленту или строительный скотч с обозначением центра будущего выреза и/или его контура;
• во время работы периодически смачивать сверло/коронку холодной водой для уменьшения нагрева инструмента (это правило работает и для сверления бетона, других твердых материалов). Если плитка еще не смонтирована на стену/пол, лучше заранее положить ее в воду на час и перед работой протереть насухо;
• сверлить только на низких оборотах, начиная с минимально возможных и постепенно повышая скорость вращения, но не более чем до 1000 оборотов в минуту;
• вырезы большого диаметра необходимо делать ДО наклеивания плитки на облицовываемую поверхность.

И главное правило: даже если Вы полностью уверены в своих силах и оборудовании, вначале попробуйте сделать вырез требуемой формы на ненужных остатках плитки!

О конструкции хвостовиков

Рассматриваемые типы насадок классифицируются на два основных вида по форме хвостовика:

• Цилиндрические — они являются самыми распространенными, и предназначены непосредственно для ударных дрелей с цанговыми ключевыми или быстрозажимными патронами
• Шестигранные формы — такой хвостовик на сверлах по бетону имеет идентичную конструкцию с битами для завинчивания и вывинчивания крепежных элементов. Такие насадки с шестигранными хвостовиками имеют диаметр не более 8-10 мм, а почему так, рассмотрим далее

При сверлении бетона, а особенно железобетона, сверло может застопориться (застрять). За счет специальной цилиндрической конструкции хвостовика, при его заклинивании происходит проворачивание насадки, исключая перегрев мотора и слизывание зубьев шестерней. При использовании сверл с шестигранной формой хвостовиков в цанговом патроне исключается вероятность их проворачивания при заклинивании. В итоге застревания может пострадать не только инструмент, но и человек. Именно поэтому производители не выпускают сверла по бетону с шестигранной формой хвостовика для дрелей более 8-10 мм.

Это интересно!Сверла с шестигранной формой хвостовиков могут также применяться в конструкции винтовертов, где патроны имеют специальную шестигранную форму посадочных шлицов. Есть еще устройства с коническими хвостовиками, которые предназначены для сверлильных станков, однако они не подходят для бурения стен.

Как отличить сверло по металлу

Металл представляет собой твердый материал, обработка которого производится специальными инструментами. Одним из основных направлений в данной сфере является получение отверстий различной толщины с помощью сверления.

Для таких целей используют конкретные бурильные установки, позволяющие эффективно разрушать структуру материала. Все виды сверл по металлу можно узнать на специализированных сайтах, где расписано все их технические параметры.

Разновидности сверлящего инструмента

Сверла бывают нескольких видов, что позволяет обрабатывать ими металл, дерево и бетон. Среди такого разнообразия можно выделить такие подтипы инструментов:

Отличительные особенности

Сверла по металлу изготавливают из специальных сплавов и придают им уникальную форму. Отличить подобный тип инструмента можно по нескольким основным характеристикам:

Сверла по металлу не оснащаются специальными напайками, которые можно встретить на конструкциях, обрабатывающих бетон.

Немного об устройстве дрели и установке сверла

Схема сверления бетонной стены.

Классическая дрель состоит из кабеля питания, кнопки, провода конденсатора, реверса, щеток и пружин, якоря, статора, редуктора и патрона, подшипников, ключа и винтов крепления. Правильно вставленное сверло повышает качество сверления, и способно обезопасить его.

Первое, что следует проверить, начиная работу с дрелью – нет ли загрязнений на самом сверле. В чистке сверл прекрасным помощником станет ветошь. Если сверло закреплено слабо, то есть риск, что оно вылетит и травмирует мастера. Соответственно, необходимо погрузить сверло максимально в патрон (до упора!).

Немаловажно следить, чтоб сверло в инструменте было закреплено строго по оси. В случае несоблюдения этого правила, сверление в бетоне будет выполнено некачественно, форма отверстия может быть непредсказуема, а причиной всех этих недоразумений станет элементарный эффект биения сверла

Особенности проведения работ: советы специалистов

Сверление бетонной стены простой дрелью имеет некоторые нюансы:

1. В момент нахождения сверла в стене дрель останавливать нельзя: наконечник застрянет и извлечь его будет проблематично. На клавишу перестают давить только после извлечения сверла из стены.
2. Во время работы сверло периодически смачивают, чтобы оно не перегревалось.
3. Нельзя давить на дрель слишком сильно: это приведёт к деформации стержня или разрушению патрона.
4. Если отверстие бурят через слой штукатурки, предварительно изучают план расположения коммуникаций. Иначе существует риск повредить, к примеру, скрытую электропроводку.

Соблюдение технологии проведения работ и правил безопасности при сверлении отверстий в бетоне обычной дрелью поможет не только обойтись без привлечения высокооплачиваемых специалистов, но и избежать травм.

Можно ли прорубить арматуру в бетоне зубилом

Устаревший способ удаления арматуры при сверлении отверстия в бетоне — воспользоваться зубилом или керном. Этот способ заключается в том, что необходимо металлическую проволоку разрубить. Для этого понадобится высверлить отверстие большого диаметра, чтобы обеспечить свободный доступ к арматуре. После этого при помощи острого зубила и молотка понадобится разрубить металлическую проволоку.

Увеличить размер отверстия для свободного доступа к арматуре можно при помощи долота на перфораторе. Если будет достаточно свободного места для работы полотном по металлу, то обязательно следует воспользоваться этим способом. Распиливание арматуры полотном по металлу требует больших затрат времени и сил, но это вполне реально реализовать, если предварительно сделать сквозное отверстие.

Это интересно! Если используется зубило или полотно по металлу, то следует использовать инструменты, изготовленные из быстрорежущей и высокопрочной стали.

Чем лучше сверлить арматуру в бетоне

Если возникает необходимость сверления арматуры, тогда предварительно убедитесь в том, что такое вмешательство не повлечет за собой деформацию бетонной плиты или блока. Очень часто получается так, что после повреждения арматуры, возникают трещины на бетонной стене, которые в последствии способствуют образованию плесени и грибка в доме. Именно поэтому иногда лучше обойти металл в бетоне, нежели его просверлить, и при этом получить новые проблемы.

Если убедились в том, что арматура не повлияет отрицательно на конструкцию, то можно прибегнуть к соответствующим манипуляциям по сверлению металла. Самый простой и надежный способ — воспользоваться дрелью со сверлом по металлу.

1. Сверлить арматуру в бетоне необходимо только специальными сверлами по арматуре — RebarCutter. Конструктивно такие сверла напоминают нечто среднее между сверлом по металлу и по бетону. Режущие кромки изготовлены из высокопрочного материала, который эффективно справляется с металлом в бетоне
2. Исключение составляет тонкая арматура, с которой справляется бур перфоратора. Обычно тонкую проволоку пробивает обычный бур
3. Для достижения положительного результата, сверлить арматуру нужно несколькими сверлами, начиная с малого диаметра. Сначала необходимо просверлить тонкое отверстие, а затем поменять сверла, и увеличить проем в арматуре. Исключение составляют случаи, когда металл встречается в толще бетонной плиты, куда тонкими сверлами достать практически нереально. Для этого используются сверла такого диаметра, как и размер отверстия
4. После просверливания арматуры, следует продолжить бурение проема при помощи перфоратора. Надо понимать, что сверление арматуры в отверстии — этот процесс достаточно долгий. Причем сверлить металл необходимо исключительно дрелью или перфоратором в безударном режиме
5. В процессе сверления рекомендуется обрабатывать сверлимый материал водой, что исключит быстрое нагревание сверла, и притупление режущих кромок
6. Как только арматура будет просверлена, можно продолжать сверлить бетон

Процедура сверления арматуры в бетоне достаточно сложная, но ее вполне реально выполнить самостоятельно без сторонней помощи. Достичь результата удастся только при одном условии — если подготовить предварительно необходимые инструменты.

Это интересно! Просверлить арматуру в бетоне можно перфоратором, но для этого немаловажно выполнить такие условия — установить в патрон инструмента сверло по металлу, и включить режим сверления без ударов.

Ошибки при работе с дрелью

1. Ни в коем случае не пытайтесь держать вращающийся патрон рукой – для этого есть корпус дрели. В противном случае вы можете нанести себе травму. Если вы используете перчатки – не берите « с запасом». Перчатки, не подходящие по размеру, могут также попасть в патрон и стать причиной травмы. Спецодежды не должны болтаться – их можно засучить или прижать нарукавниками.

2. Не следует нажимать на включенную дрель изо всех сил – причиной станет падение, поскольку контролировать равновесие вам станет сложнее. Кроме того, вы можете сломать сверло. Если инструмент проходит сквозь бетонную стену, то травмы, которые он может нанести человеку, могут быть более чем серьезны.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Подготовка инструмента к работе

Правильное использование перфоратора предусматривает строгое соблюдение требований инструкции и руководства по эксплуатации. Нарушение этих правил приведёт к скорой поломке инструмента без возможности ремонта.

Наиболее распространённые ошибки при работе перфоратором:

• превышение допустимой нагрузки на инструмент;
• длительная непрерывная работа, при которой элементы привода и редуктора перегреваются и могут выйти из строя;
• пренебрежение требованиями и сроками технического обслуживания инструмента;
• нарушение режимов смазки, использование некачественных смазочных материалов;
• выполнение работ, не предусмотренных руководством по эксплуатации.

Перед началом работы инструмент следует осмотреть. Необходимо убедиться в его комплектности, в отсутствии механических повреждений корпуса инструмента и патрона. Проверить целостность электроизоляционного слоя кабеля подключения к сети. Удостовериться в том, что рабочий инструмент (буры, свёрла, коронки) не имеет трещин или сколов, режущие кромки остро заточены.

После этого следует выполнить пробное включение и работу в холостом режиме. Обязательно нужно проверить работоспособность кнопок и тумблеров управления скоростью и направлением вращения патрона.

Для безопасной работы с перфоратором понадобятся средства индивидуальной защиты:

• прозрачные очки;
• перчатки;
• закрытая обувь;
• спецодежда;
• наушники или беруши.

Нельзя пренебрегать правилами личной безопасности при работе со столь мощным электроинструментом. Осколки твёрдых материалов и пыль могут нанести вред здоровью.

Техника безопасности при работе

Чтобы обезопасить себя от травм, а инструмент от поломки нужно соблюдать правила безопасности. Работать с перфоратором в спецодежде, прозрачных очках, перчатках, закрытой обуви, берушах или наушниках, так как инструмент пылит, шумит, при долблении разлетаются частички твердого материала. Исправный перфоратор не будет тормозить и издавать посторонние шумы.

При необходимости выполнить длинное отверстие, сначала сверлят коротким буром и постепенно переходят к длинному. Если ему не давать отдых, он перегреется. В техническом руководстве указано время рекомендуемой работы при нагрузке и на холостых оборотах.

Не нужно браться голыми руками за насадку сразу после того как она остановилась, можно обжечься. Своевременного охлаждения требует и бур, иначе потеряет твердость, упругость. Для охлаждения отверстий и насадок применяют специальную жидкостную систему, работа которой основана на подаче охлажденной воды или эмульсии в нужное место с помощью трубок либо водяной муфты.

Хвостовая часть всех буров нуждается в периодической смазке. Эту процедуру советуют проводить перед тем как устанавливать насадку. Хотя допускается смазывание через каждые 150-200 операций. В инструкции написана периодичность проведения технического обслуживания, которую требуется соблюдать.

Виды изделий

Типоразмеры хвостовиков сверл для электродрели

Особенность сверла для бетона — наличие особой напайки, выполненной из сплава очень большой прочности, по твердости практически, как алмаз. Такие победитовые инструменты превосходят по прочности все прочие изделия.

Их можно классифицировать как:

1. Сверло для дрели. Хвостовик конструкции выполнен в форме цилиндра или многогранника.
2. Сверло для перфоратора. Хвостовик имеет форму цилиндра с выемками, а на его поверхности имеется маркировка SDS MAX или SDS PLUS.

Сделать отверстие в железобетоне, с использованием простой дрели, не всегда возможно. Для этого применяется перфоратор, с ударным сверлом для бетона, которое называется буром.

Чтобы представить, чем отличается бур от сверл для разных материалов, стоит познакомиться с тем, как выглядят эти инструменты:

Тип бура	Особенности
Спиралевидный	Инструмент имеет крутую спираль разного вида, что позволяет, образующуюся при сверлении пыль, быстро удалять из отверстия. Используется для сверления отверстий большого диаметра.
Шнековый	Длина инструментов составляет от 100 мм до 1 метра, что позволяет выполнять отверстия достаточно большой глубины. Мусор из высверливаемого отверстия удаляется быстрее, чем при применении спиралевидного устройства. Его преимущество — простота в эксплуатации, отсутствие необходимости выполнять заточку инструмента.
Пологий	Используются для проходов небольших диаметров и глубины. Он не предназначен для очень прочного бетона. После работы с таким инструментом нужно много времени, для удаления мусора из отверстия. Преимущество пологих буров — высокая прочность и надежность.

Таблица 2 — сверла:

Фото сверл для разных материалов	Особенности
По дереву	Имеет острый наконечник, которым инструмент входит в древесину; Отличается средним металлическим оттенком; Между рабочими кромками угол в пределах 90° — 100°.
По металлу	С коническим наконечником без острой режущей кромки; Обычно черного металлического цвета; Угол между рабочими кромками: для стали — 140°; для бронзы, дюралюминия, латуни — в пределах: 110° — 120°.
По бетону	С наконечником, на который напаяна победитовая пластина; Имеет белый металлический цвет; Достаточно тупой рабочий угол.

Несколько полезных советов при работе сверлом

Чтобы своими руками выполнять сверление бетонной поверхности без особых проблем, стоит придерживаться советов специалистов. С некоторыми из них можно познакомиться ниже:

• Перед началом выполнения работ по бетону, стоит запастись сверлами для разных материалов, включая для металла. Это связано с тем, что сверла по бетону используются лишь для сверления отверстий на бетоне, керамике, камне и других твердых материалах. Но часто, при входе в бетон, бур натыкается на металлическую арматуру. Это требует применения сверла по металлу, заменяющего временно инструмент по бетону, которым просверливается арматура, а затем обратно ставится прежний;
• При работе необходимо постоянно следить за температурой инструмента. Через каждые15 секунд непрерывного сверления, нужно делать паузу для остывания сверла, но лишь естественным образом, без применения воды и другой жидкости;
• Если, при входе в бетон, сверло упирается в твердый камень, лучше воспользоваться пробойником, раздробить камень, а затем продолжать работу прежним инструментом;
• При необходимости сделать отверстие в перекрытии или несущей стене, лучше ударную дрель заменить перфоратором;
• Если сверлится керамика, используется сверло по бетону, но с отключением режима ударной дрели, чтобы предотвратить раскол плитки;
• Затупившиеся сверло можно наточить с помощью болгарки, установив на нее алмазный диск. Если приобретаются для работы качественные дорогие инструменты, их не потребуется затачивать.

Меры безопасности

Сверление бетона – пыльная, сложная и чрезвычайно ответственная работа. Она несет в себе, прежде всего, риск получения травмы. Кроме того, сверление стен может нарушить их прочность и целостность, а еще во время сверления можно наткнуться на коммуникации и повредить их или даже получить удар электрическим током.

При проведении работ следует надевать средства индивидуальной защиты: респиратор, очки, бируши, брезентовые рукавицы и специальную одежду. Работы на высоте больше 1,5 м от поверхности земли являются работами на высоте, поэтому надо обеспечить рабочему надежную опору в виде строительных лесов. Сверлить стены с лестницы или стремянки категорически запрещается.

Перфоратор должен быть исправен. Наличие повреждений изоляции питающего кабеля не допускается. В процессе сверления кабель должен располагаться так, чтобы повредить его нельзя было никаким образом. Немалую опасность представляет также скрытая электропроводка и распределительные коробки, замурованные в стенах. Поэтому перед началом сверления необходимо тщательно проверить поверхность на наличие токонесущих проводов с помощью детектора электромагнитных излучений.
