Как выбрать подрозетники для бетонных стен — особенности и размеры

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

  • Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
  • Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
  • С использованием любого метода выполнить отверстия в бетоне.
  • Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
  • Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Правила группировки

В розеточном блоке допускается ставить несколько приборов, их количество почти ничем не ограничено, но обычно более 6 – 8 штук не монтируют. В блоке, помимо розеток, могут быть выключатели, регуляторы, телевизионные, компьютерные разъемы.

Правила группировки и проведения работ:

На стене размечают места подрозетников (не выключателей и регуляторов, а кожухов).
Для формирования выемок используют коронки под розетку диаметром 70 мм, чтобы дать свободу корректировки межосевых расстояний.
Корпуса регулируют по центрам, выставляют по вертикали и горизонтали.
Если пренебречь уровнем, все розетки в блоке будут стоять косо (так, как смонтированы коробки под них).
Принимают во внимание край кожуха.
Стандартно бортик должен быть в одной плоскости со стеной — тогда розетка с крышкой плотно станет к поверхности.

ВалераГолос строительного гуру Задать вопрос После высверливания отверстий в них устанавливают блок для проверки по всем параметрам. Допускается отклонение бортиков блока от оси на 1,5 – 2 мм. Координируют возможность ввода в подрозетники всех проводов, чтобы не мешали друг другу. Слаботочные и силовые разъемы разводят между собой на промежуток, равный еще одному диаметру розетки. Так электромагнитные волны не будут мешать работе устройств.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

  1. Под гипсокартон.
  2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

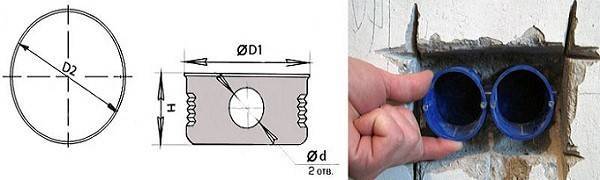

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

  1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
  2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
  3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Установочные коробки

Установочные коробки можно соединять в группы, образуя, таким образом, подобие блоков. Каждый блок состоит из нескольких коробок. Такой принцип является достаточно удобным, так как он позволяет монтировать одновременно сразу несколько устройств, располагая их горизонтально, вертикально по отношению друг к другу, либо рядом. Устройства соединяются специальной рамкой. Между подрозетниками должно быть предусмотрено определенное расстояние — порядка 70 миллиметров. Это значение соответствует принятыми стандартами по расстояниям между устройствами электроустановочного типа.

Установочная коробка для двух розеток

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Подготовка стены для установки подрозетника

При подготовке стены к установке подрозетника лучшим вариантом будет перфоратор и алмазная коронка, но такое приспособление есть не у каждого, поэтому берем перфоратор и бур. Бурим по контуру коробки отверстия, чем чаще, тем лучше. Берем зубило и выдалбливаем требуемое количество пространства для установки коробки.

Лучше делать штробы немного больше, чем сама коробка для возможности подгонки и корректировки вертикальности установки изделий, особенно это важно, когда устанавливаются несколько штук в одном месте. Если в стене есть арматура, то применяют болгарку для обрезки арматуры

Также можно болгаркой сделать отверстие под подрозетник. Для этого потребуется диск по камню и болгарка, в таком случае вырезаем прямоугольное или квадратное отверстие (в зависимости от требуемого количества розеток), и выдалбливаем штукатурку в середине получившегося прямоугольника. Расход гипса или алебастра при этом больше, но и решение проблемы в разы быстрее, чем делать отверстие буром. После этого требуется очистить штробу от пыли. Лучше смочить грунтовкой или хотя бы водой для лучшей адгезии алебастра со стеной.

Также существует подрозетник с конструктивной особенностью, позволяющей соединить между собой несколько подрозетников для возможности установки в один уровень 2-3 и более розеток.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

  • Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
  • Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
  • Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Пластиковые подрозетники в гипсокартон


Металлический стакан


Деревянные подрозетники для открытой проводки

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

  • Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
  • Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
  • Овальные – вместительные, рассчитанные на 1-5 механизмов.


Круглый стакан под розетку


Квадратный подрозетник


Овальный для двух точек Установка всех изделий производится после штробления поверхности.

Разделение по глубине


Для обозначения глубины используется буква Н. Монтажные коробки заглубляются на 40, 42, 60, 45 и 62 мм. Модели глубиной 80 мм предназначаются для клеммных колодок, когда проводка не оснащается распаечными коробами.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

  • с лапками-распорками – предназначены для установки внутрь пустотелых стен;
  • с ушками под саморезы для фиксации розеток и выключателей;
  • с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Пример установки в гипсокартон

Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.

Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.

Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.

Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.

Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.

Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.
