Правильная фиксация подрозетника
Так выглядит правильная установки подрозетника
Когда отверстие просверлено, то самое время разобраться с тем, как установить подрозетник в гипсокартон. Стакан нужно поместить в отверстие и посмотреть, насколько плотно он зажат. Быть может, имеется ошибка с размерами и придется дополнительно сверлить стену. Стакан должен быть установлен заподлицо со стеной. Если всё отлично, то подводим провода.
Всё готово для подключения и установки самой розетки
В подрозетнике выламывается специальное отверстие, через которое заводятся кабели. Когда подрозетник вставлен в гипсокартон и отрегулирован, то необходимо его там зафиксировать. При помощи отвертки подтягиваются специальные болты, которые выгибают лепестки так, чтобы стакан был плотно зафиксирован на одном месте.
Так выглядит закрепленный стакан с обратной стороны
Если коробка не шатается и зафиксирована достаточно плотно, то можно переходить к установке самой розетки.
Поэтапное подключение питания к розетке
Самое время перейти непосредственно к розетке. Здесь уже нет ничего сложного. Монтаж розеток в гипсокартон легко осуществим, если все предыдущие шаги были выполнены правильно. Сначала нужно снять декоративную накладку с розетки, которая будет установлена обратно в самую последнюю очередь.
Первым делом подключаются провода к сердечнику в специально подготовленных местах. Каждый провод засовывается в свое отверстие, где зажимается при помощи фиксирующего винтика. Если есть заземляющий провод, то для него нужна специальная розетка под такой провод. Если же сердцевина обычная, то заземляющий провод просто изолируется и не используется.
Обязательно отключайте электричество перед работой с проводами во избежание поражения током.
Из подрозетника выкручиваются два винта, которыми будет прикручен вставленный в него сердечник. Сам сердечник ставится ровно, а потом вкручиваются винты, но не до конца. Нужно будет еще немного подровнять розетку, чтобы она стала идеально ровно, а лишь потом зажать винты. Крепление розетки в гипсокартон должно быть надежным, чтобы она не расшатывалась при каждом всовывании и вынимании вилки.
Декоративная накладка защелкивается после финишной отделки
Осталось лишь защелкнуть декоративную накладку и вся работа будет завершена. Но делать это нужно уже после того, как стена будет оклеена обоями.
Подготовка продрозетника к установке в гипсокартон, подбор коронки
Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.
Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.
Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.
Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.
Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.
Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети
На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.
Расположение розеток на кухне
Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.
Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.
Строительный уровень позволяет точно определить расположение розеток
Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.
Видео: установка подрозетника в стену из ГКЛ.
Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.
По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.
Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.
Закрепляются при помощи пластмассовых защёлок

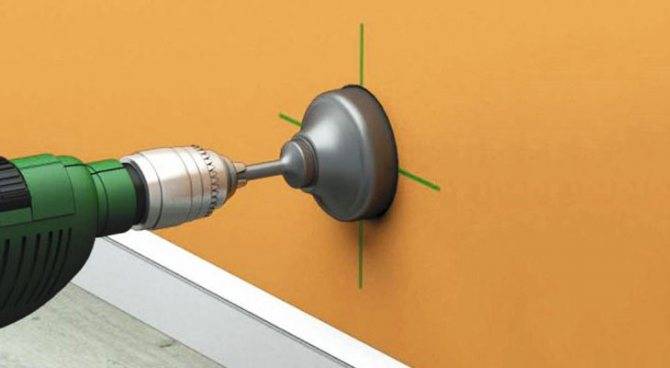

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.
Размер коронки для установки подрозетника в гипсокартоне 68 мм
Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).
Финальный этап. Установка розетки
Как проделаны монтажные работы по установке подрозетника, можно приступать к установке розеток в гипсокартон следуя определенным правилам:
– Первым делом необходимо снять верхнюю крышку устройства, открутив болт.
– Расслабить контакты для крепления проводов.
– В контакты вставить провода и плотно затянуть (во избежание перегрева проводов в местах соединения)
– Вставить розетку на подготовленную в гипсокартонной стене коробку, закрепив крепежными шурупами.
– Закрываем верхнюю крышку, закрутив болт.
Вот и весь процесс установки розетки в гипсокартон, как вы видите все работы, следуя инструкции можно сделать самостоятельно. Дополнительно вы можете посмотреть видео, где наглядно показывается вес процесс монтажных работ.
Как установить розетку в стену из гипсокартона своими руками видео
И напоследок хотел бы предупредить, все работы в целях безопасности, выполняются только при отключенном электропитании в проводах.
Выбираем розетку и подрозетник
Форма, размер и тип розетки не критичны при её установке в стену из ГКЛ
Прошли те времена, когда выдалбливалось отверстие в стене, куда потом с горем пополам пихали сердцевину розетки и пытались её там закрепить. Забивали колышки, чтобы все держалось, и быстренько закидывали раствором, чтобы ничего не выпало. Теперь таким заниматься не нужно, ведь во всём цивилизованном мире используются подрозетники.
Чтобы устанавливать розетки в гипсокартоне своими руками нужно очень тщательно подобрать все необходимые материалы. Сама розетка состоит из лицевой части (декоративной), которую всегда видно, и из сердечника, который прячется в стене. Этот сердечник должен быть установлен в специальную пластмассовую коробочку, которая закрепляется в гипсокартоне.
Подрозетник для крепления в гипсокартоне отличается от аналогичного изделия для кирпичной стены наличием регулируемых прижимных лапок. Эти лапки настраиваются так, чтобы создавать упор на желаемом уровне. Гипсокартон ведь не занимает всё пространство как кирпич в стене.
В стене проделывается отверстие, куда вставляется пластмассовый подрозетник. Поэтому размеры отверстия и вставляемой коробочки должны совпадать.
Стоит обратить внимание на диаметр подрозетника под гипсокартон и прочие его размеры
Розетки специально стандартизированы, чтобы их можно было удобно вставлять в подрозетник. Тем не менее, всегда стоит посмотреть, как они подходят друг другу еще до монтажа на месте.
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Фреза для гипсокартона
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.
Выводим провода наружу
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.
Подрозетник
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Подрозетники в гипсокартонной стене
Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
Закрепляем розетку
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
Установка выключателя
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
https://youtube.com/watch?v=EhfezjMrZZA
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
Советы по установке розетки в гипсокартонной стене
Шаг 1 – Подготовительные работы
Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:
- Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
- Строительный уровень и маркер для разметки отверстий.
- Индикаторная отвертка для проверки напряжения в сети.
- Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.
Шаг 2 – Штробление гипса
Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.
Шаг 3 – Крепление подрозетника
Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.
Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.
Шаг 4 – Подключение проводов
Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.
Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.
Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.
Установка розетки
Установка розетки в гипсокартон
Монтаж розеток в гипсокартон проводится по следующему алгоритму:
- Проделывание отверстия для розетки или блока электророзеток и подрозетника. Предварительно делается карандашная разметка на месте фиксации. Затем с помощью дрели просверливается нужное отверстие.
- Далее последовательность действий зависит от техники установки. Если кабель уже зафиксирован в стене, к проводам нужно подключить розетку и установить в стену. Если провода еще не проложены, надо делать в гипсокартоне штробы. В них укладывается провод в гофрированной трубке или кабель-канале и фиксируется специальным строительным составом (например, алебастром). Концы электропроводки выводятся в места установки розетки.
Монтаж подрозетника. На задней поверхности стакана прорезается отверстие для проводов. Из проделанного отверстия выводятся провода и прокладываются через стакан. Затем подрозетник нужно поставить и закрепить в гипсокартоне с помощью зажимных лапок. Лапки регулируются двумя нижними винтами.
- Первичная отделка. Нужно зашпаклевать стену и дождаться высыхания слоя.
- Монтаж розетки. К точке питания подключаются обесточенные провода. Предварительно с помощью индикатора нужно убедиться, что напряжение на жилах отсутствует. Затем к соответствующим контактам подключаются фаза (черный, красный, коричневый провод), ноль (голубой провод) и заземление (желто-зеленый). Жилы зачищаются, вставляются в клеммы и закрепляются винтами. Провода нужно крепко затянуть, чтобы контакт не ослаб. После этого розетку надо поставить в стакан и крепить с помощью верхних винтов.
Накладные модели проще устанавливать. Для них не требуется прорезать стену – достаточно лишь закрепить прибор с помощью фиксаторов к поверхности гипсокартона. Использование накладных моделей может нарушить эстетический внешний вид помещения. Устройства массивные, провода прокладываются прямо по стене. Но даже с такими розетками можно создать оригинальный интерьер – например, в комнате в стиле лофт, ретро или стим-панк. Но тогда обязательно должны использоваться огнестойкие провода в негорючей изоляции. Кабели фиксируются с помощью специальных клипс, а розетка прикручивается винтами
Важное достоинство таких электророзеток – их мобильность. Их можно закреплять в любом месте
Подготовка стен к монтажу
Установка подрозетников в гипсокартон предполагает проведение следующих подготовительных работ:
- при помощи рулетки и карандаша необходимо наметить все места будущего расположения розеток и выключателей. Установка розеток в гипсокартон проводится по этим отметкам;
- отметки лучше всего ставить в виде крестиков. Так будет намного проще в дальнейшем вырезать отверстия;
- проведение шпатлевки. Это поможет укрепить стену для того, чтобы розетка в гипсокартоне сидела прочно;
- хорошо прогрунтовать рабочую поверхность. В таком случае, установка розетки в гипсокартон пройдет удачно, без образования трещин и расслоений;
- после того, как обработанная поверхность высохнет, можно приступать к проделыванию отверстия. Оно должно иметь необходимый диаметр. Для этого можно применять дрель со специальными насадками, монтажный нож или обычное сверло;
Сверление отверстия
Обратите внимание! При использовании монтажного ножа нужно работать очень аккуратно, так как гипсокартонные листы могут значительно пострадать в результате грубой обрезки. Такие дефекты будет очень проблематично скрыть при окончательных отделочных работах. Поэтому лучше всего использовать для проделывания отверстий специальные насадки
С их помощью можно сделать максимально аккуратные и ровные отверстия
Поэтому лучше всего использовать для проделывания отверстий специальные насадки. С их помощью можно сделать максимально аккуратные и ровные отверстия.
- диаметр отверстия должен совпадать с диаметром подрозетника. Сама коробка вставляется впритык. Диаметр можно несколько увеличить, но не более чем на 2 мм, иначе монтаж будет неудобен. Если диаметр слишком большой, то коробка будет просто выпадать из приготовленного отверстия;
- при установке розетки под гипсокартон в виде блока, расстояния между отверстиями необходимо делать по 72 мм (стандартное межосевое расстояние для блоков);
- готовое отверстие, а именно его края, нужно обработать смесью грунтовки и шпатлевки. Таким образом розетка в гипсокартоне будет сидеть устойчивее и надежнее.
Этапы подготовительных работ
Теперь конструкция готова к монтажным работам.
Выбор расположения розеток и выключателей на стенах
При выборе места под выключатель и розетки в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.
Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.
- Рекомендованная высота розеток от пола – 30 см.
- Рекомендованная высота розетки над кухонной столешницей – 120 см.
- Рекомендованная высота розетки для стиральной машины 1 метр.
- Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).
Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).
Советы как установить розетки в стену из гипсокартона своими руками видео
Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.
Монтаж, или как установить розетку в стене из гипсокартона
Следующим этапом мы подходим к монтажу.
Алгоритм того, как устанавливается коробка под розетку для гипсокартона, выглядит следующим образом:
- вводим кабель в каждый подрозетник (если их несколько). Проще это осуществить с использованием
- колпачка для безопасного скручивания проводов;
- фиксируем, с использованием уровня, первый монтажный блок, затем последующие.
- Выключатели устанавливаются аналогично. Главное – сколько розеток, выключателей, столько и проводов.
- После установки подрозетников производится полный монтаж розеток и выключателей, то есть происходит подключение электричества к ним.
- Необходимо отключить электричество во входном щитке. Убедиться в отсутствии тока можно при помощи индикатора. Это обеспечит отсутствие возможного удара тока.
- Провода – соответственно, ноль (синий, обозначение N), фаза (обычно коричневого цвета обозначение L), заземление (желтого или зеленого цвета, обозначение PE) — проводятся в соответствующие клеммы в корпусе. Нужно хорошо натянуть провода, иначе пластик может расплавиться после подключения.
- Далее производится их монтирование в отверстие и фиксация при помощи винтов.
- Последним этапом является установка рамки и декоративной крышки. Это не составит большого труда и новичку.
Подготавливаем инструменты – всё, что упростит работу
Чтобы работа протекала легко и быстро необходимо позаботиться о вспомогательных инструментах.
- Самым главным является дрель со специальной коронкой. Коронка для монтажа подрозетников в гипсокартон не только ускоряет, но и упрощает всю работу. Важен её диаметр – 68 мм (стандарт для подобных работ).
- Рулетка для замеров местоположения будущей розетки.
- Строительный уровень для проверки правильности установки.
- Карандаш или маркер помогают наметить место под розетку.
- Крестообразная отвертка используется как для установки пластикового стакана, так и для фиксации сердечника розетки. Ею же прижимаются силовые кабели.
- Индикатор поможет определить самое главное – находятся ли провода под напряжением.
