Как выбрать термостойкий кабель для бани и сауны

Обзор марок термостойких проводов.



МГТФ

Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.

OLFLEX HEAT

Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.

Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.

Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации

Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.

Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.

Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.


Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С


Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.



ПНБС

Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.

SIHF

Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.

Область использования кабелей

Благодаря широкой номенклатуре выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

Важно! В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун. Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания

Его используют для изготовления обмоток при производстве крупной электрической техники

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

В завершение следует отметить, что у данного вида кабелей и проводов высокий срок службы. Для дополнительной защиты, термостойкие провода и кабели можно оснастить гибкой термостойкой металлической оплеткой диаметром 3 или 6 мм.

Термостойкие, нагревостойкие, жаростокие или теплостойкие провода

Подбор термостойкого провода с учётом конструкции, применения и характеристик в видеоролике:




Поставляем:

  • провод ПВКВ (теплостойкость до +180 °С) с изоляционным покровом из кремнийорганической резины;
  • провод ПРКА (термостойкость до +180 °С, удары и вибрации) включает кремнийорганическую изоляционно-защитную оболочку повышенной твёрдости;
  • провод РКГМ (термостойкость до +180 °С, механические воздействия) в кремнийорганической изоляции и оплётке из стекловолокна;
  • провод ПАЛ (нагревостойкость до +200 °С, истирание, бензин) с изоляцией из фторпласта-4 (токсична при вынужденном горении) и оплёткой из асбестовой пряжи;
  • провода SIF и SIHF (жаростойкость до +180 °С) одножильные и многожильные (до 24) с силиконовой изоляцией и оболочкой.

Сравнение всей номенклатуры по конструкции и применению:

Марка Конструкция Стойкость к Применение
изоляция оболочка или
оплётка
t ударам,
вибрациям
кремний-
органическая
двойная
+180 °С электро-
проводка в
светильниках,
жарочных
шкафах,
банях,
саунах
кремний-
органическая
резиновая
оболочка
+
стекло-
волокно
+
асбестовая асбестовая
пряжа
+200 °С +
силиконовая оболочка
из силикона
+180 °С
эмалевая +155 °С обмотка
двигателей
ПСДКТ-Л стеклянная +200 °С обмотка
двигателей
силиконовый
компаунд
полимерный
компаунд
огонь
30 или 90
минут
аварийные
системы
пожарная
сигнализация

 Сравнение термостойких проводов по конструкции:

Марка медная жила изоляция оболочка
(совпадает
с материалом
изоляции)
защитная
оплётка
кол‑во,
шт.
какая?
ПВКВ 1 гибкая кремний-
органи-
ческая
ПРКА жёсткая +
РКГМ гибкая стекло-
волокно
ПАЛ асбес-
товая
асбестовая
пряжа
SIF силико-
новая
+
SIHF 2-24 +


 Каждое представленное изделие:

  • устойчиво к продолжительному воздействию высокой температуры;
  • или имеет изоляцию, которая значительно не меняет электрического сопротивления при воздействии температуры;
  • называют термостойким, нагревостойким, жаростойким либо теплостойким.

При этом проводник может отличаться дополнительной стойкостью:

  • к ударам и вибрациям;
  • к механическому истиранию;
  • к образованию конденсата;
  • к воздействию масел, бензина и других промышленных жидкостей.



Дополнительные марки со специфическим применением:

  • эмалированные провода ПЭТ-155 (до +155 °С), ПЭТ-200 (до +200 °С) и ПСДКТ-Л (до +200 °С) нашедшие применение в обмотках электрических двигателей, конструкция – медная проволока покрытая термостойким лаком.
  • авиационные провода из другого раздела:

    • ПТЛЭ-200 – такой же как ПТЛ-200, при этом имеет экран из медной лужёной проволоки, который наложен на оплётку.

Сравнительные эксплуатационные характеристики и применение термостойких проводников

Теплостойкие провода применяют:

  • в светильниках (внутренние электрические соединения);
  • в жарочных шкафах;
  • в печах, духовках;
  • в электрических плитах;
  • для электрической проводки в банях и саунах;
  • для выводных концов электрических двигателей.

Основные технические и эксплуатационные характеристики в сводной сравнительной таблице:

Марки: ПВКВ ПРКА РКГМ ПАЛ SIHF ПТЛ-200
Источники
информации:
каталог каталог каталог тех. данные каталог лит-ра
Температура
min, °С
-60 -60 -60 -50 -60 -60
Температура
max, °С
+180 +180 +180 +200 +180 +200
Электрическая
система
~ 660 V,
400 Hz
~ 660 V,
50 Hz
~ 660 V,
400 Hz
~ 660 V,
50 Hz
~ 500 V,
50 Hz
~ 250 V,
5000 Hz;
= 250 V
атмосферное
давление, кПа *
 < 294 < 294 > 1,13
влажность 100 %
при t = +35 °С
100 %
при t = +35 °С
98 %
при t = +40 °С
удары и вибрации + + + +
масло + + +
бензин, керосин + +
лак + + + +

* Нормальное атмосферное давление 101 325 Па.
** Эмалированные провода ПЭТ соответствуют нормативному документу ГОСТ 21428-75, который в полной мере содержит технические характеристики.


Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

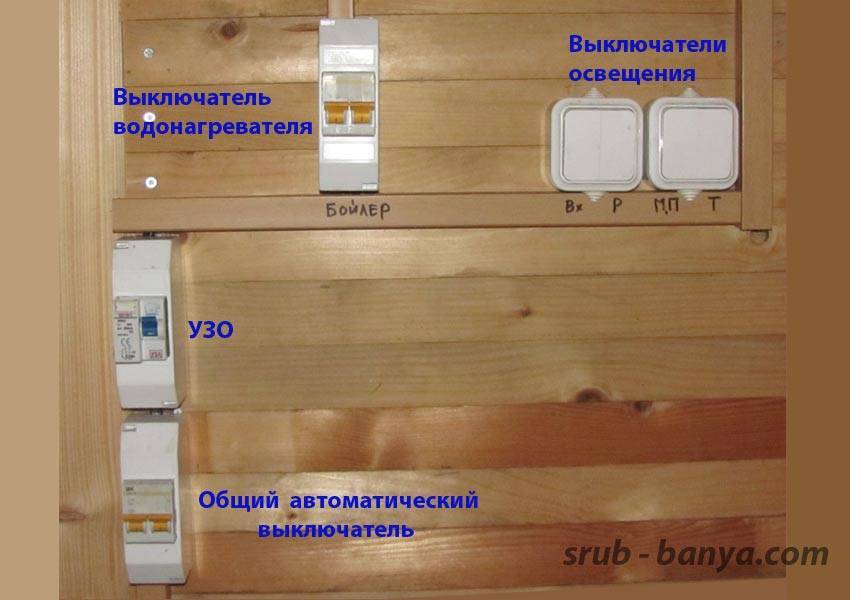

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

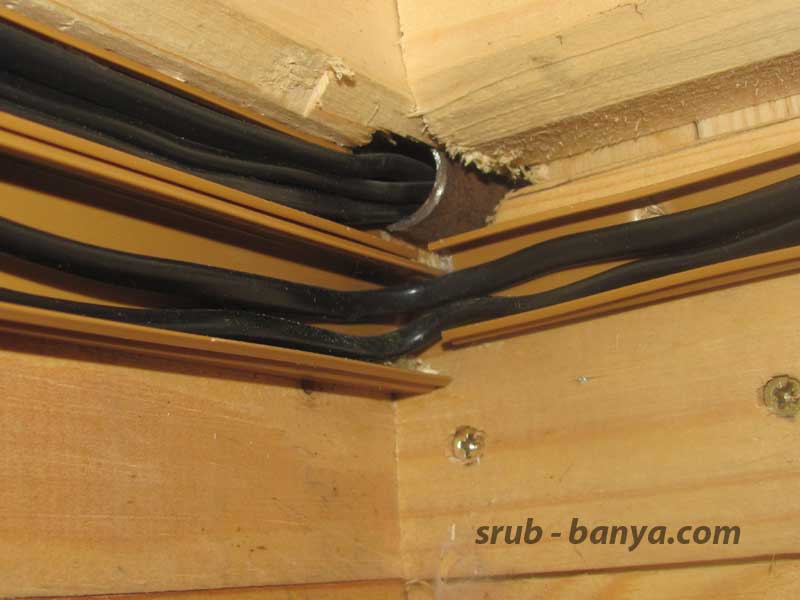

Проход проводки через перегородку — в металлической трубе.

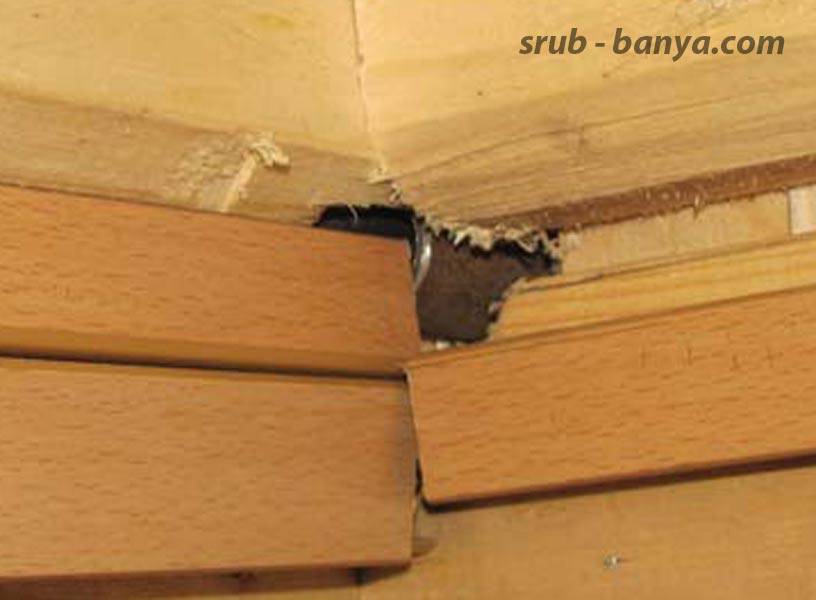

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

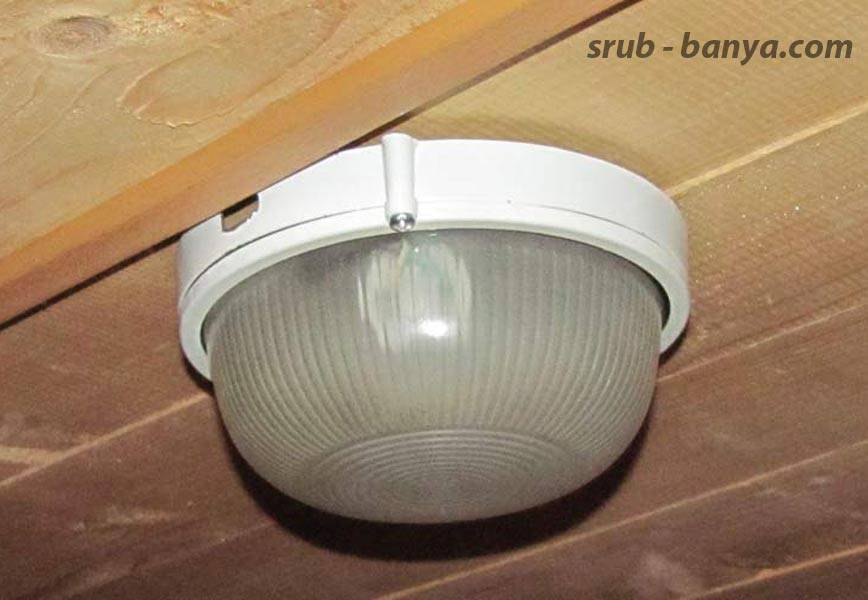

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

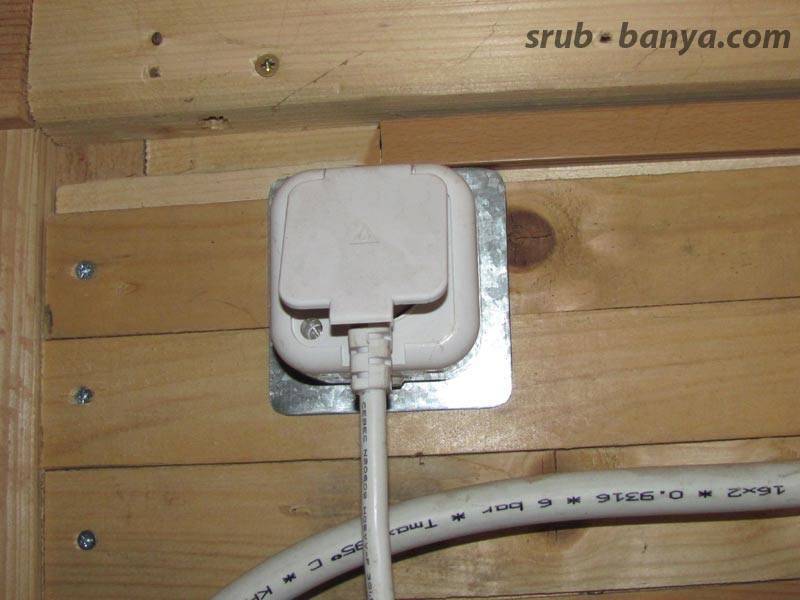

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты

Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Виды изделий и особенности эксплуатации термостойких кабелей

Остановимся более подробно на том, какие свойства и особенности имеет термостойкий кабель. Оптимальный выбор можно сделать, сравнив технические характеристики кабелей. Современный рынок предлагает широкий ассортимент подобных изделий.

  1. РКГМ. Наиболее часто используемый во время монтажных работ бань и саун термостойкий провод. Кремнийорганическая изоляция и оплетка с достаточным содержанием стекловолокна позволяют выдерживать температуру до +185 °С. Провод устойчив к высокой влажности воздуха (до 100%) и не подвержен воздействию плесени и грибка. Производитель гарантирует его безупречную эксплуатацию на протяжении 8 лет.
  2. ПРК. Температура до + 180 °С считается для него нормой. Обладает износоустойчивыми свойствами (кремнийорганическая изоляция), что дает возможность эксплуатировать кабель на протяжении 10 лет без замены. Его производители предлагают разнообразные цветовые варианты.
  3. ПРКС. Медный многопроволочный проводник отличается гибкостью и устойчивостью к перепадам температурного режима и влажности. Продолжает отлично функционировать при +250 °С (за счет кремнийорганической резиновой изоляции) и не выделяет при этом в окружающий воздух токсические продукты. Рабочая влажность до 98%. Используется для внутренних монтажных работ, для подключения сушилок, электропечей и др. нагревательных приборов. При правильном использовании срок службы провода составляет 25 лет.

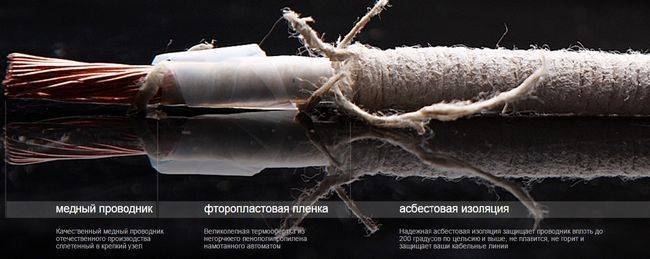

  4. ПАЛ. Жаростойкие провода этой марки созданы для монтажа нагревающихся элементов бани и сауны (электроплит). Рассчитаны на работу в условиях температурного режима до +200 °С (за счет асбестовой лакированной изоляции). Есть возможность качественной эксплуатации при температуре до +300 °С, так как одним из элементов теплостойкой изоляции провода являются кремниевые составляющие.

Легко гнущиеся термостойкие кабели и маленький радиус изгиба делают возможным их качественный монтаж и надежное использование в удаленных и труднодоступных местах. Они экологически безопасны и безвредны. Отечественные варианты имеют более доступную цену по сравнению с их зарубежными аналогами.

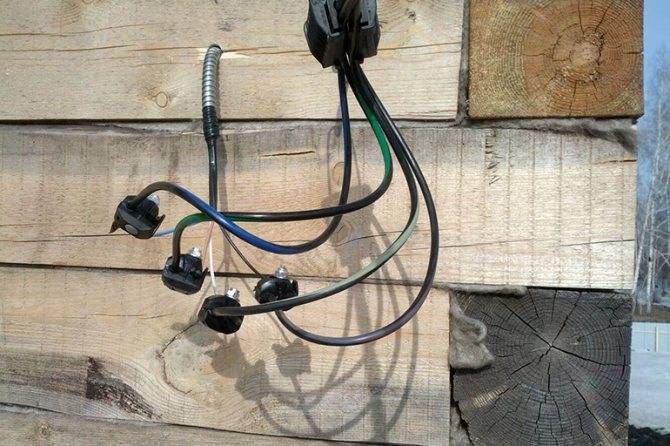

Способы подведения кабеля своими руками

Электропроводку к бане подводят 2 способами: подземным или воздушным. Каждый метод имеет свои достоинства и недостатки.

Воздушный

В этом случае требуется установка дополнительного опорного столба или использование самонесущего кабеля. Метод отличается низкой стоимостью, быстрым выполнением, средней трудоемкостью. Недостатком считается подверженность кабеля воздействию атмосферных факторов.

Подземный

На заглубление кабелей в грунт тратится больше времени, сил и средств. Однако такой способ обеспечивает защищенность проводки от вандалов, атмосферных факторов и механических воздействий.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Нормы и требования к проводке в бане

Схема проводки в бане

Правилами противопожарной безопасности регламентированы особые нормы устройства электрики в помещениях с высоким уровнем влажности и температур. Опираться нужно на такие требования:

Обязательно при выполнении монтажных работ устанавливают автоматические блокираторы для защиты электролиний.
Важно предусмотреть систему уравнивания потенциалов (СУП).
Вся проводка укладывается с заземлением TN-C-S. Если соблюсти эти условия невозможно по техническим причинам, подачу электроэнергии выполняют при помощи трансформатора понижения давления.
Все провода укладывают только вертикально или горизонтально

Недопустимы диагональные каналы или штробы. Повороты делают только на 90 градусов.
Распределительный щиток монтируют максимально близко к точке входа подводящего провода для сауны.
Кабель тянут целыми отрезами. Исключены варианты монтажа линии отдельными кусками с лишними соединениями. Стыки допустимы лишь в специальных соединительных коробках.
Горизонтальные штробы или каналы укладывают в 10-20 см от потолка и пола.
От окон, дверей кабель удаляют на 10-15 см.
Переключатели монтируют в 30 см от розеток и в 1 метре от пола.
От любых металлических приспособлений (батареи, электрические радиаторы) провода удаляют минимум на 50 см.
Точки питания нужно расположить в 60 см от душевой кабины.
Все светильники должны быть герметичными. Оптимальная мощность лампочек — 60 Вт.
Запрещено монтировать открытые точки питания (розетки, выключатели) непосредственно в парной, душевой или в комнате с бассейном.

  • Если вы только начинаете проводить кабели и электричество в бане, заблаговременно запаситесь комплектом каналов с необходимым аксессуарами. К ним могут относиться заглушки, разводные детали, угловые элементы, изделия для розеток и многое другое.
  • Когда нужен дополнительный выключатель либо розетка, рекомендуем купить накладной кабель-канал и мини-канал.
  • Когда в бане присутствует среднее количество проводов, перед монтажом и покупкой кабель-канала позаботьтесь о составлении схемы и подсчете необходимого количества материала. Рекомендуется покупать аксессуары к кабельным каналам аналогичной марки основному изделию.

Предлагаем ознакомиться: Гималайская розовая соль для саун и бань

Для бани желательно подбирать жаростойкие модификации изделия, ведь они обеспечат безопасность для всех посетителей

Важно: в помещении сауны или бани (конкретно в парилках) нельзя располагать розетки, а из-за увеличенной влажности в помещении, придется обеспечить заземление. Жаростойкий кабельный канал нужен в бане или сауне по тому поводу, что температура в таких помещениях может достигать 170 градусов, и обычная модель изделия вряд ли выдержит такие показатели
