Как установить ручку на межкомнатную дверь

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

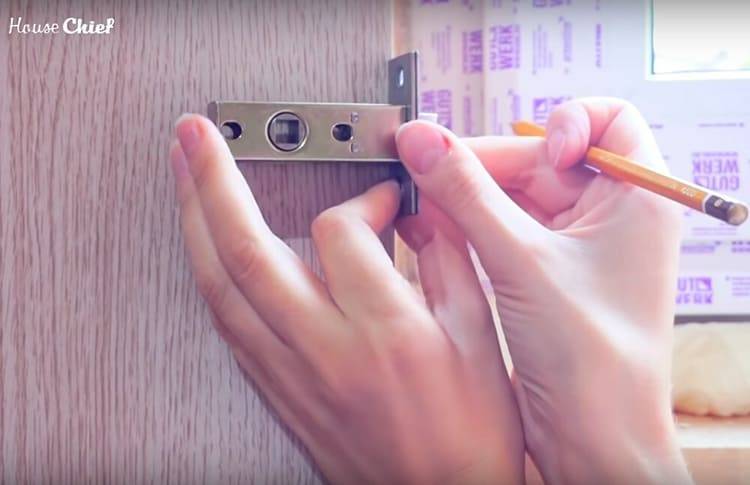

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

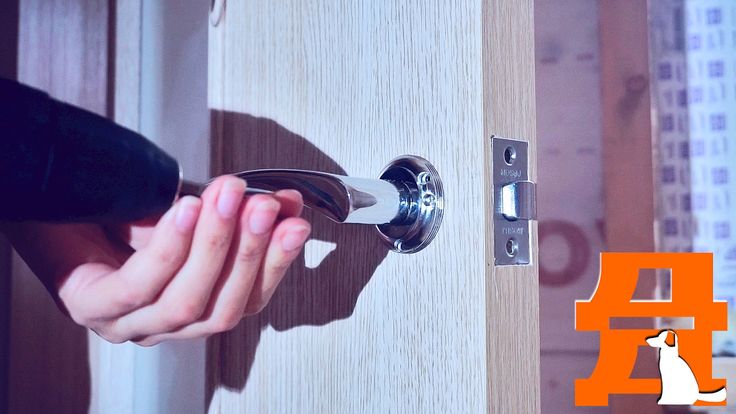

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Берём на карандаш: разметка

Как показала практика, самое главное – правильная разметка. Чуть промахнёшься карандашом, значит, промахнёшься и дрелью. А промахнёшься дрелью – пиши пропало.

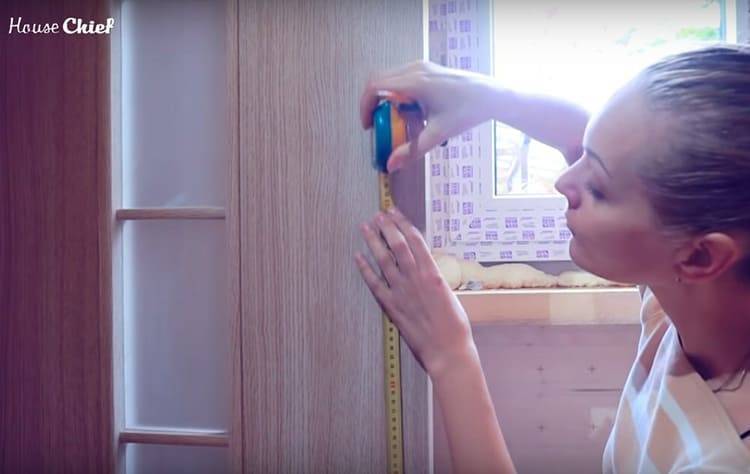

Начало разметки – расположение ручки на полотне.

Чтобы разметка была ровной, используйте не только рулетку, но и уголок. Он позволит провести ровные линии

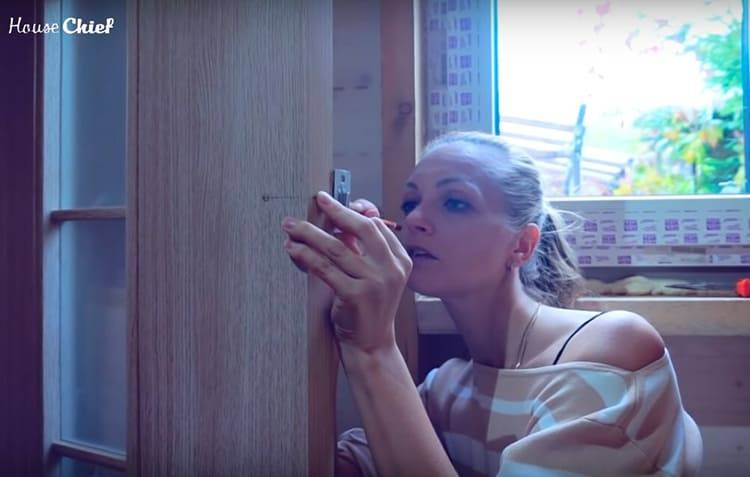

Вот самая главная отметка на полотне: место расположения ручки, которая пройдёт сквозь дверь и замок

Точно такую отметку я поставила и с противоположной стороны полотна

Первая отметка сделана, пришло время нарушить целостность двери! А для этой задачи мне потребуется электродрель.

Из чего состоит

Чтобы было легче совладать с монтажом дверной фурнитуры, узнаем, какие детали и элементы входят в состав ручки.

Рукоятка. Это главная декоративная часть изделия.
Каждая ручка имеет специальное кольцо, которым крепится к двери.
Стрежень и розетка — тоже две неотъемлемых детали дверной ручки.
Ограничитель хода. Этот элемент не дает створке биться об стену при открытии.
Стопоры.

А вот как происходит ремонт ручки пластиковых окон, можно прочесть в данной статье.

Кроме перечисленного, в «состав» дверной ручки также иногда включаются следующие элементы:

замковый механизм;
язычок;
накладка на коробку из металла; (поэтому обязательно знать размеры дверной коробки межкомнатной двери)
винт для стягивания конструкции. Эта деталь необходима, когда ручка устанавливается на пустотелую межкомнатную дверь.

Бывает, в «состав» ручки входит и защелка. Для того, чтобы установить такую модель, понадобится врезка дополнительного поворотного винта. Имейте это ввиду.

Возможно вам также будет полезно и интеерсно больше узнать о том, как выглядят ручки для стеклянных раздвижных дверей.

Виды элементов дверных конструкций

По способу установки есть два вида:

Накладные – самые простые. Установка ручки на межкомнатную дверь занимает мало времени: она просто фиксируется к поверхности двери.
Врезные – монтируются в отверстие, предварительно высверленное в дверном полотне.

Различают два типа врезных конструкций:

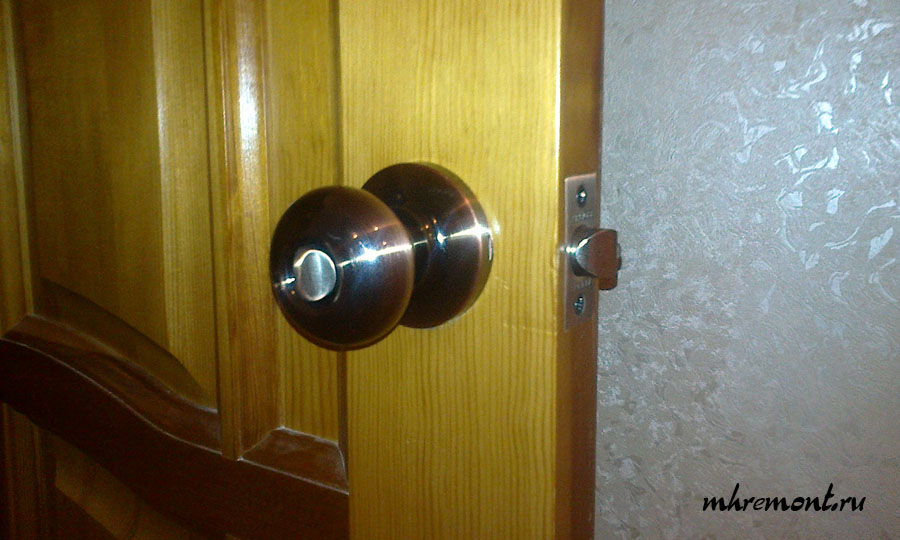

Поворотные или ручки-кнобы. Механизм действия прост: дверь открывается за счёт поворота держателя без нажима на рукоятку. Решение установить ручку круглой формы правильное, так как они очень удобны. Есть поворотные ручки с фиксатором, блокирующим язычок замка, чтобы закрыть дверь с обратной стороны.
Нажимные или ручки-защелки. Принцип их действия — надавливание на рычаг.

В зависимости от материала изделия бывают:

деревянными (из разных сортов);
пластмассовыми – такие ручки ставят для редко используемых дверей (для кладовки или ниши);
стеклянными – изготавливают из богемского или мурманского стекла;
каменными – самые дорогие по себестоимости, но имеющие высокий срок эксплуатации.

При выборе фурнитуры для дверного полотна придерживайтесь основного правила: материал, цвет и форма должны соответствовать характеристикам само́й двери и интерьеру. Лучше брать более прочные и дорогие изделия, которые не потребуют замены через 2-3 месяца эксплуатации.

Совет
Для дверей-купе подойдут скрытые ручки, которые не будут мешать, портить стены и обои.

Как врезать замок

Установить простую ручку легко, но иногда возникает необходимость в оснащении двери замком. В этом случае для правильной установки лучше всего дверь с петель снять.

Этапы работы

Отметьте на дверном полотне то место, куда необходимо установить ручку с замком. Обведите простым карандашом контуры замочной системы.
Высверлите дрелью с насадкой-пером несколько отверстий на нужном пространстве. Затем попробуйте просунуть в эти отверстия соответствующие элементы замка. Если они проходить не будут, расширьте отверстия стамеской.
Снимите два миллиметра дверного верхнего покрытия, чтобы была возможность утопить в толще материала накладку из железа.
Чтобы вставить ручку, просверлите с обеих сторон дверного полотна равного диаметра отверстия. Учитывайте их размер таким образом, чтобы стержень проходил свободно.
Вставьте замок, и закрепите его саморезами при помощи шуруповерта или отвертки. Внутрь замка поместите ось, а затем кольцо углубите. Установите на ось ручку, плотно ее зафиксируйте на надлежащем месте.
На раме двери проделайте небольшое углубление для того, чтобы поместить штифт и язычок. После этого железную насадку утопите, и аккуратно закрепите саморезами.

А вот как поменять замок в металлической двери, и на что следует обращать внимание, изложено здесь

ПРОЦЕСС МОНТАЖА МЕХАНИЗМА ЗАЩЕЛКИ НА МЕЖКОМНАТНЫЕ ДВЕРИ

Процесс установки ручки-защелки достаточно хлопотное дело, но вполне осуществимое даже для начинающего мастера. На сегодняшний день – такое устройства считается самым распространенным видом дверной фурнитуры. Конфигурация ручки может быть разнообразной, так же, как и материал исполнения, но основные компоненты одинаковы для всех устройств данного типа:

розетка;
винты;
защелка;
цилиндровый механизм;
две ручки.

Фото 3 Схема монтажа ручки-защелки на межкомнатную дверь.

Для монтажа дверной фурнитуры необходимо, чтобы под рукой находились такие инструменты:

дрель с тонкими свёрлами;
простой карандаш;
острый нож, для насечек;
стамеска и молоток.

Быстро установить ручку-защелку на межкомнатную дверь можно таким способом:

Изначально делается разметка полотна и коробки, путем прикладывания карт к предполагаемому месту врезки. Острым ножом обводится контур, намечаются места под ручку и ребристый стержень передающий усилия ручки на защелку.
Нужно высверлить дополнительное сквозное отверстие для ручек.
Далее продевается ось в замок и фиксируется колпачком. Запорное устройство с личинкой для ключа, устанавливается с противоположной стороны помещения, внутри должна находится поворотная защелка.
Фиксируем детали саморезами и маскируем крепежные элементы при помощи декоративных колпачков.
В дверном блоке дополнительно делаем лунку для язычка защелки, которая должна совпадать с положением самого запорного устройства.

Чтобы не испортить дверное полотно, при установке, необходимо использовать крепления вида длинных шурупов, которые должны проходить коробку на сквозь.

Как установить ручку на межкомнатную дверь: пошаговая инструкция по монтажу

Приделать ручку к двери получится даже у тех, кто раньше не занимался подобной установкой. Главное, качественно выполнять нижеописанные этапы работ, строго соблюдать их последовательность.

Разметка полотна

Прежде чем начинать врезку дверной ручки и защелки, необходимо произвести точную разметку рабочей поверхности. Делать это рекомендуется в таком порядке:

Определить направление открытия дверного полотна (от/на себя).
Карандашом обозначить высоту установки фурнитуры.
Воспользовавшись уголком, на поверхности двери провести линию (горизонтальную), продолжить ее на торце, иной стороне.
Поверх торцевой области полотна (посередине начерченной прямой) поставить метку, чтобы там потом создать углубление под язычок.
На расстоянии примерно 6 мм от края створки пометить точки (с 2-х сторон полотна). Они помогут просверлить отверстия для крепления дверной ручки.

Внимание! Самостоятельно определять местоположение рукоятки (относительно крайней части двери) допустимо исключительно на глухом полотне. Иначе врезать ее придется с учетом расположения декоративных элементов

Высверливание отверстий под рукоятку и замок

Сначала рекомендуется проводить врезку ручки в межкомнатную дверь, затем – защелки. Тогда при формировании отверстия для последней мастер будет понимать, где ему следует приостановиться. Еще один плюс вышеуказанный последовательности – стружка от сверления падает на пол, ее не придется выдувать из углубления пылесосом.

Отверстие под ручку рекомендуется формировать так:

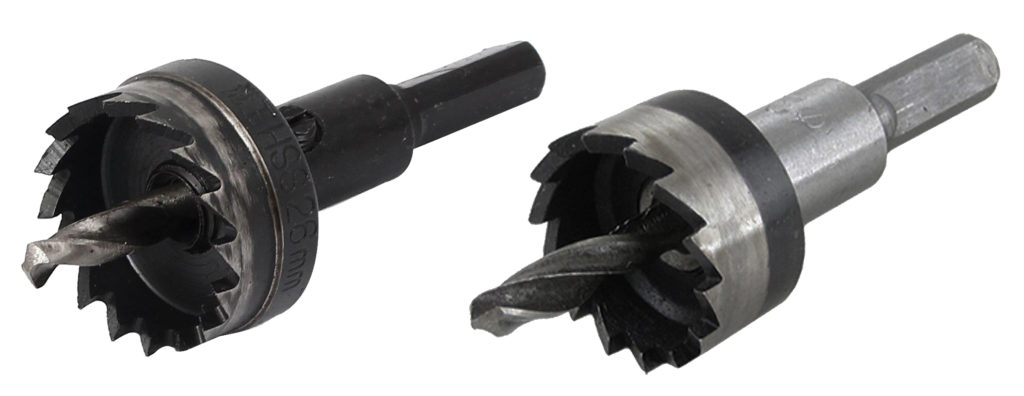

Используя коронку по древесине (диаметром около 5 см), начать сверлить в заранее отмеченном карандашом месте.
Продвинувшись на 4 мм, желательно остановиться, удалить опилки и возобновить работу.

Из-за недостаточной глубины коронки с первого захода нельзя проделать сквозное отверстие, потому сверлить дверь придется с 2-х сторон.

Для формирования отверстия под защелку требуется:

Поместить сверло в дрель.
Проделать перпендикулярную выемку.

Образовавшееся в двери отверстие непременно должно получиться ровненьким. Самостоятельно врезать защелку и ручку в межкомнатную дверь нужно предельно аккуратно, обязательно соблюдая при этом все рекомендации.

Отверстие под замочное устройство высверливается лишь после обозначения его контуров. Потом уже по периметру делаются другие небольшие отверстия.

Установка замка

Ставить замочный механизм в подготовленное полотно нужно в следующем порядке:

Вставить замок в готовое отверстие.
На торце двери расположить планку, обозначить ее границы.
Пользуясь стамеской, выдолбить требуемое по глубине отверстие, соответствующее толщине накладки.
Поставить внутрь механизм, прикрутить планку с помощью шурупов.
Прикрепить ручку.

Метод крепления рукоятки обязательно указывается в прилагаемой изготовителем инструкции.

Врезка ручки

Установка ручек с наружными шурупами разборки не требует

Монтируя одну из частей, важно точно попасть направляющими в отверстие защелки. Потом устанавливается вторая составляющая конструкции

Стяжка выполняется равномерно, чтобы функционирование ручки двери впоследствии было надлежащим.

Рукоятки, внутри которых спрятаны шурупы, требуется разбирать. Ручка легко снимается впоследствии надавливания на стопор специальным ключом. Устанавливается она методом соединения разобранной части болтиками.

Разметка лутки

После завершения установки ручки в дверь требуется сформировать отверстие под язычок

Причем чрезвычайно важно точно обозначить замеры на раме

Порядок действий:

Прикрыть дверь.
На лутке обозначить границы места под язычок.
Пользуясь угольником, определить середину дверного замка, отметить ее «крестиком».
Применяя дрель, в отмеченной точке проделать отверстие.

Совет! Чтобы очистить углубление от излишней древесины, рекомендуется воспользоваться стамеской.

Вырезание паза в лутке

Прежде чем прикрутить накладку, необходимо несколько раз закрыть дверь. Отсутствие проблем будет свидетельствовать о надлежащем формировании паза под язычок.

Если при подергивании закрытая межкомнатная дверь немного шатается, значит имеется люфт. Но пугаться этого не стоит. Как только к пазу будет прибавлена ответная планка, эта проблема скорее всего исчезнет. Ответку следует крепить вровень с луткой.

Важно! Бывают случаи, когда установка накладки не помогает избавиться от шатания двери. Тогда берется планка, и отверткой на ней отодвигается язычок

Пошаговая инструкция по врезке замка

Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.

Врезка круглого замка

Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.

Врезка замка профессионалами.

Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:

на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
на коронке меняется нож под диаметр 23 мм;
с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;
вплотную к торцу вставляется защелка;

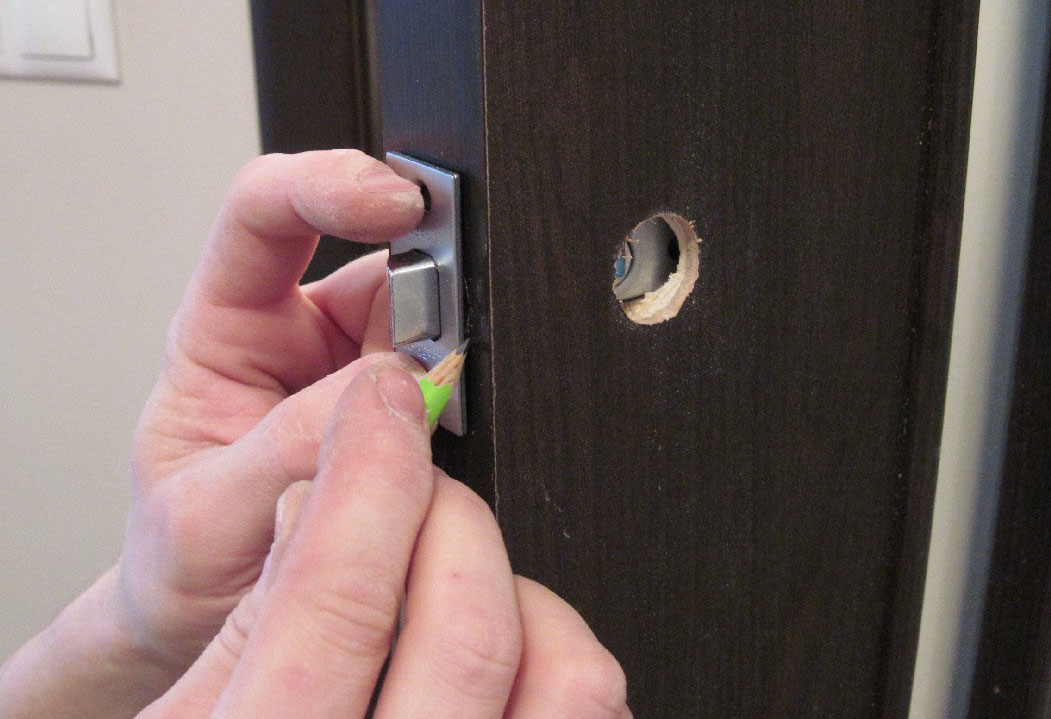

карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;

Отмечается контур защелки и места под саморезы.

защелка вынимается;
шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.

Стамеска в помощь.

Осталось установить ручки и защелку.

Врезка плоского замка

А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:

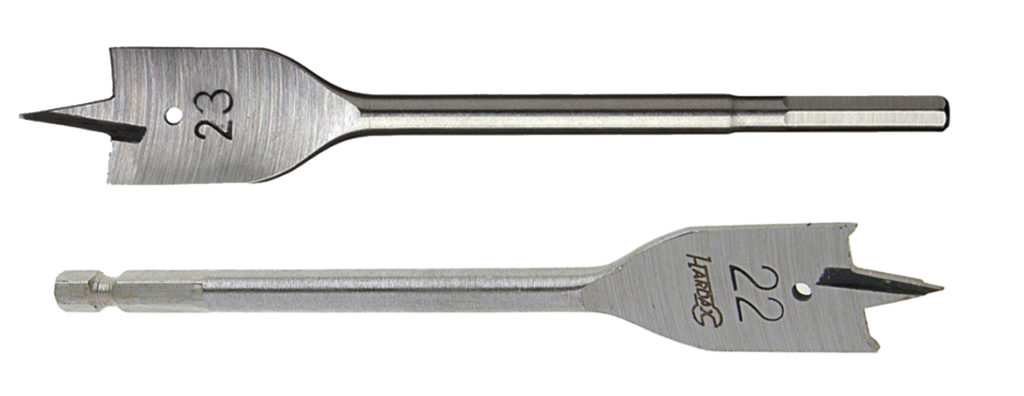

на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;

Определяется глубина сверления.

сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;

Схема высверливания выемки под корпус замка.

стамеской края подравниваются;

Стамеской края подравниваются.

в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;

Шлифовка выемки дрелью.

перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.

Стамеской выдалбливается углубление под планку.

Замок собирается.

Ставится планка защелки.

Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.

Установка монтажной планки

Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:

дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;

Находится расположение ответной планки по высоте.

находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;

Определяется положение планки по глубине.

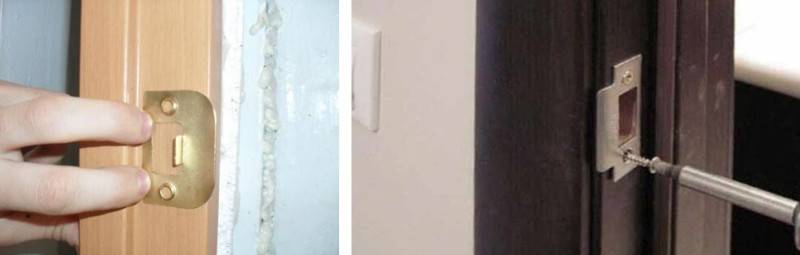

ответная планка накладывается на косяк;
карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;

Карандашом отмечаются места саморезов и углубления под собачку.

если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
под саморезы сверлом 1 мм высверливаются отверстия;
под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;

Высверливаются отверстия под саморезы и язычок.

саморезами планка прикручивается к косяку.

Ответная планка прикручивается саморезами.

В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.

Какие виды ручек существуют?

В природе можно выделить три вида дверных ручек:

стационарного механизма;
с механизмом нажима;
с механизмом поворота.

Ручки стационарного образца не имеют замочного механизма. Рабочий процесс двери осуществляется посредством действия силы от себя или на себя.

Нажимный тип обладает управляемым рычажным затвором, в процессе его нажатия язычок задвигается внутрь, что позволяет двери открыться. Материалы для его изготовления чаще всего бывают следующие: обычная сталь или нержавеющего образца, латунь, алюминий или силумин, сочетающий в себе не только часть алюминия, но и сплав цинка. Для почитателей комфорта самым приемлемым вариантом станет образец, изготовленный из латуни. Материал такого происхождения отлично поддерживает в себе температуру, схожую с окружающей, что не вызывает неприятных и резких ощущений холода при соприкосновении.

Разновидности дверных ручек

Представители поворотного вида схожи с нажимными, но не имеют рычага. Благодаря их круглой форме замок отрывается за счёт поворота, а не нажатия. Отсюда и происходит их название – поворотные. Выделяют несколько образцов данного вида:

модели с обычными защёлкивающимися механизмами;
устройство, вбирающее в себя защелку, сочетаемую с фиксатором и замком простого формата;
модель, в укомплектование которой входит дополнительная фиксирующая защёлка.

Выпускается еще один образец поворотных ручек, дополнительным атрибутом которого является кнопка, предназначенная для блокирования двери. Это удобный момент для комнат уединения, в том числе и родительского гнезда. Единственным отрицательным нюансом можно считать невозможность отворить дверь при отсутствии свободных рук, чего не скажешь про рычажные виды.

Какие инструменты потребуются для монтажа

Установка данных элементов фурнитуры является простой работой, которая не требует особых навыков и профессионализма, если основная конструкция врезного замка уже установлена. Для выполнения этой процедуры домашнему мастеру потребуется следующий набор инструментов:

Замер полотна выполняется при помощи стандартных измерительных приборов – рулетки и стального угольника, а для нанесения разметки следует использовать строительный карандаш с плоским мягким грифелем.
Если речь идёт о монтаже врезной ручки, то потребуется набор стамесок с разной шириной рабочего органа и молоток.
Для фиксации фурнитуры нужно запастись дрелью с тонкими свёрлами и расширителем отверстий в случае необходимости сверления двери под штифт замочной личинки.
На завершающей стадии для крепления метизов потребуется шуруповёрт с возможностью регулировки мощности. При его отсутствии подойдёт стандартная ручная отвёртка.
Если створка выполнена из МДФ и покрыта ламинированной полимерной плёнкой, перед началом работ следует обрезать верхний слой полотна при помощи выдвижного строительного ножа со сменными лезвиями.

Рис. 3. Сверление отверстия под установку фурнитуры

Данный набор инструментов должен быть в стандартном наборе каждого владельца квартиры, который время от времени выполняет какую-либо работу по дому.

Приобретаем и готовим инструмент

Чтобы врезать замок в дверь своими руками потребуется минут 40, и то при учете полного отсутствия опыта. Главное иметь минимальные плотницкие навыки, понимать последовательность работ и приобрести хороший инструмент.

Чтобы справиться с задачей нужны:

Шуруповерт на зарядном устройстве или с подключением к сети.
Дрель, либо можно использовать и шуруповерт с различными насадками.
Перьевое сверло на 0,16 см и на 2,2-2,3 см.

Сверло-«корона» или «коронка» на 2,5 см.

Если замок и его элементы намного мельче, то потребуются расходники меньшего диаметра (20, 16, 14 мм). Эти «запчасти» необходимы для аккуратного формирования отверстий.

Киянка (резиновый молоток) вместе со стамеской (оптимально «дюймовка»). Нужны, чтобы углубить паз для накладки с защелкой. А также установить на косяке пластинку, в которую входит «язычок». Вместо киянки можно использовать обычный молоток.
Сверло (1 мм). Оно нужно, если нет саморезов и потребуется в дверном полотне высверлить отверстия.
Саморезы по дереву, у них острые концы, поэтому их можно ввернуть простой отверткой не прилагая больших усилий. К слову сказать, в дверь, изготовленную из березы любой шуруп вворачивается с трудом, здесь нужно использовать шуруповерт со специальной насадкой.
Отвертка (крестовая), чтобы ввернуть саморезы. Специальная крестовая накладка в дрель, чтобы не работать вручную.

Чтобы врезать замок в межкомнатную дверь своими руками нужно приготовить линейку (от 100 см), рулетку, карандаш или маркер, плотницкий треугольник («уголок»).

Установка ручки на межкомнатную дверь

Врезка дверных замков: инструкция по установке своими руками

Берём на карандаш: разметка

Из чего состоит

Виды элементов дверных конструкций
