Особенности проектирования вентиляционных систем

Основные элементы приточно вытяжной вентиляции

Система приточно вытяжной вентиляции конструктивно включает в себя два независимых канала подачи и удаления воздуха, каждый из которых содержит несколько отдельных устройств, соединенных между собой воздуховодами. Приточно вытяжная принудительная вентиляция обычно включает в свой состав:

  • Воздухозаборные решетки, обеспечивающие поступление в систему наружного воздуха и предохраняющие от попадания в воздуховоды посторонних предметов.
  • Воздушные клапаны, регулирующие расход поступающего наружного воздуха и препятствующие проникновению в систему холодного воздуха при отключении системы.
  • Воздушные фильтры, очищающие поступающий наружный воздух от различных примесей: насекомых, пыли и пр.
  • Вентиляторы, обеспечивающие направленное перемещение воздушного потока по воздуховодным каналам.
  • Шумоглушители для снижения аэродинамических шумов, возникающих при работе вентиляторов.
  • Воздуховоды и их фасонные части, соединяющие все элементы системы в единую воздухораспределительную сеть.
  • Воздухораспределители, служащие для распределения подаваемого свежего воздуха внутри помещений.
  • Системы автоматики, управляющие работой отдельных элементов вентиляционной сети и контролирующие ее основные параметры.

При необходимости схема приточно вытяжной вентиляции может также включать дополнительные элементы: дроссельные клапаны, воздухонагреватели, охладители, рекуператоры, осушители и увлажнители воздуха и т.д. Применение таких устройств обеспечивает не только поступление в помещения свежего воздуха, но и позволяет регулировать его основные параметры: температуру, влажность и т.д.

Устройство приточно вытяжной вентиляции по своей конструкции может быть сборного или моноблочного типа. В первом случае система состоит из отдельных устройств, соединенных между собой воздуховодами и их фасонными частями. Во втором случае основой системы является установка приточно вытяжной вентиляции, которая конструктивно объединяет в одном корпусе несколько основных элементов: фильтры, приточный и вытяжной вентиляторы, воздухонагреватель, рекуператор, систему автоматики для управления работой установки.

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

  1. В зависимости от способа подачи воздуха (естественный или принудительный).
  2. Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

  • хорошая циркуляция воздуха;
  • постоянный приток свежего воздуха по всему офисному пространству;
  • Эффективная система очистки наружного воздуха;
  • система подогрева наружного воздуха до комфортной температуры.

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

  • постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
  • система очистки уличного воздуха;
  • система подогрева наружного воздуха до комфортной температуры;
  • увлажнение наружного воздуха;
  • экономное использование электричества.

Но у этого оборудования есть и недостатки:

  • шум. Лопасти вентилятора совсем не тихие;
  • накопление конденсата, который должен периодически сбрасываться;
  • холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

  1. Естественно.
  2. Принудительно.
  3. Обязательно, конечно.

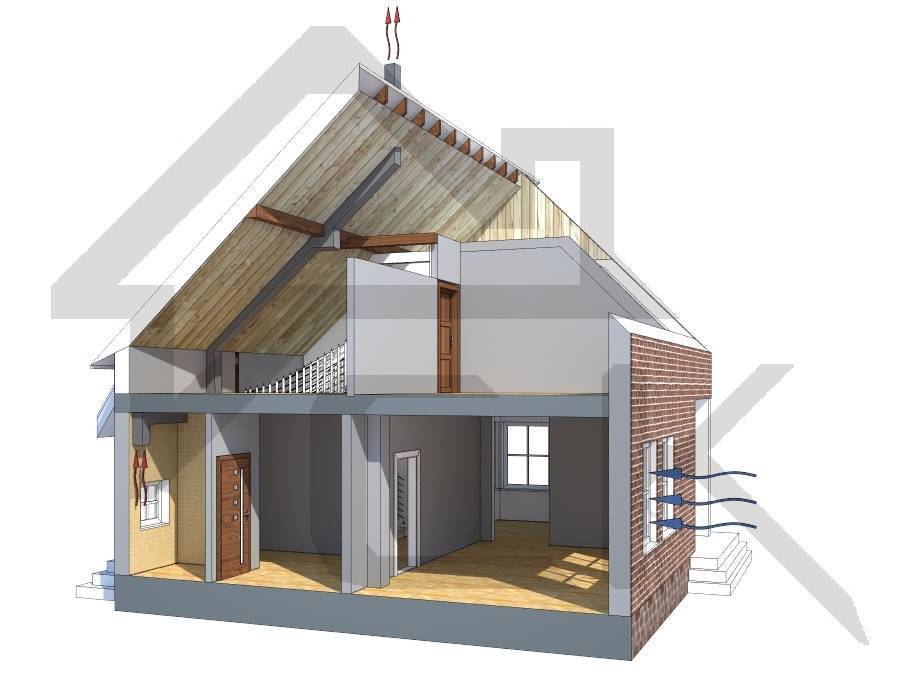

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Виды вентиляционных систем

Перед тем как начать монтаж системы, необходимо определиться с её видом. Выбор конкретного варианта зависит от назначения вытяжки и особенностей помещения.

Вентиляционная система бывает:

Выбор конкретного типа вентиляции, монтаж которого планируется выполнить своими руками, зависит от нескольких факторов: качества окружающей среды, конструкции дома, финансовой состоятельности владельца. В определённых ситуациях сбалансировать микроклимат возможно лишь при использовании дополнительных установок, а значит, наилучший эффект обеспечит только комбинированная вентиляционная система.

Эффективность вентиляции

Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:

  1. Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
  2. Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
  3. Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
  4. Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
  5. Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
  6. Вентиляция должна легко обслуживаться.
  7. Эффективность работы системы должна быть максимальная.

Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.

Вентиляция, Оборудование, Проектирование вентиляции, Термины вентиляции

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

  1. Предварительный анализ помещения.
  2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
  3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
  4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
  5. Оснащение вентиляционной системы защитой от шума.
  6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Оборудование для принудительной циркуляции воздуха

Принудительная промышленная вентиляция используется практически на всех производственных объектах. Чтобы обеспечить движение воздуха по территории помещения независимо от погоды, используют специальное оборудование. Ранее на предприятиях устанавливали системы только приточного или вытяжного типа. В настоящее время востребованы приточно-вытяжные комплексы, благодаря которым воздух обновляется и равномерно распределяется по территории помещения.

К достоинствам комбинированных установок относится и оптимизация затрат энергоресурсов, необходимых для поддержания допустимых санитарных норм по концентрации вредных веществ.

Функции

Набор функций современной автоматики очень широк. Помимо непосредственного поддержания необходимой температуры и воздухообмена, автоматика регулирует влажность, поддерживает заданные параметры качества воздуха, следит за энергосбережением, контролирует исправность вентиляционного оборудования. Автоматика выполняет свои функции совместно с подключаемыми к щиту датчиками и исполнительными устройствами.

Основные функции автоматики для вентиляции:

  • поддержание требуемой температуры приточного воздуха и температуры в помещении;
  • дистанционное включение/выключение системы вентиляции;
  • управление работой и производительностью вентиляторов;
  • контроль состояния теплообменных агрегатов, таких как термостаты перегрева электронагревателей, защита водяного калорифера от замораживания по температуре воздуха и обратной воды, и т. д;
  • контроль уровня загрязнения фильтров;
  • автоматический переход в режим зима/лето;
  • контроль и управление роторными и пластинчатыми рекуператорами, тепловыми насосами, увлажнителями и осушителями;
  • управление циркуляционным насосом водяного калорифера с учетом показаний датчиков наружной температуры и давления теплоносителя с защитой от сухого хода;
  • управление приводом заслонки наружного воздуха;
  • контроль работы приточного вентилятора;
  • отключение вентиляционной установки по сигналу пожарной сигнализации

Кирилл Школьник, технический директор ООО «СПб-Автоматика»: Система автоматизации для вентиляции играет роль управляющего и контролирующего центра, при помощи которого вентиляционное оборудование запускается, останавливается, выводится на необходимый пользователю режим работы по температуре и/или влажности и другим возможным критериям

Помимо управляющих функций важное значение имеют функции контрольные, позволяющие предотвратить обмерзание водяных теплообменников, защитить циркуляционный насос гидрообвязки, обеспечивающие своевременное информирование о загрязении фильтров, о перегреве электронагревателя или о нештатно остановившемся вентиляторе. Таким образом при помощи системы автоматизации достигается эффект обеспечения в обслуживаемых впомещениях необходимой циркуляции свежего воздуха желаемой температуры и влажности и защиты климатообразующего оборудования от аварийных ситуаций — что позволяет ему долго работать и выполнять свои функции. Конечно, работоспобность системы в течение продолжительного периода времени возможна при грамотном обслуживании опытными специалистами службы эксплуатации

Конечно, работоспобность системы в течение продолжительного периода времени возможна при грамотном обслуживании опытными специалистами службы эксплуатации

Конечно, работоспобность системы в течение продолжительного периода времени возможна при грамотном обслуживании опытными специалистами службы эксплуатации.

Рабочий проект (РП)

Разрабатывается на основании:

  • строительных планировок;
  • теплотехнических характеристик строительных конструкций;
  • технологического (подробного со спецификацией) задания.

На стадии рабочего проекта:

  • производится расчет тепловлаговыделений и на его основании расчет воздухообмена и кондиционирования для каждого помещения, обеспечивающего требуемые параметры;
  • подбирается оборудование (с определением всех его характеристик);
  • определяются потери напора в сети;
  • окончательно выбираются тип и принципиальная схема системы и определяется ее характеристики, количество воздухораспределителей и т.д.;
  • вычерчиваются планы с нанесением расположения оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее:

  • чертятся аксонометрические схемы климатических систем;
  • выполняются аэродинамические и гидравлические расчеты;
  • определяется уровень шума;
  • заполняется спецификация по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости.

Рабочий проект вентиляционной системы утверждается в согласующих организациях (СЭС, пожарная инспекция, и т.п.) На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажной службе на объект.

Зачем нужен проект вентиляции?

Полномасштабная система вентиляции является достаточно сложным и дорогим устройством, поэтому необходимость её проектирования должна быть хорошо обоснована.

В общем случае можно выделить несколько категорий помещений, схема подключения вентиляции для которых приблизительно одинакового уровня сложности.

Торговые центры и развлекательные комплексы

Система вентиляции торговых центров

Здания данной категории всегда оснащаются принудительной системой вентиляции, спроектированной с учётом максимального количества требований и ограничений. Более того, во многих случаях в таких зданиях вентиляция совмещена с системой климатического контроля, что существенно затрудняет задачу проектировщиков.

К этой же категории помещений можно отнести любые общественные и офисные здания, а также многоэтажные дома с квартирами повышенной комфортности.

Учитывая, что вентиляционное оборудование должно быть интегрировано в архитектурную и маркетинговую концепцию здания, проекты данной категории относят к максимальному уровню сложности.

Промышленные здания

Циркуляция воздуха в производственных цехах также должна соответствовать требованиям СНиП. Поэтому для них разрабатывается не менее разветвлённая сеть воздуховодов, чем для зданий предыдущей категории, но в этом случае основной упор делается на мощность и производительность воздуховодов.

Вентиляция на производстве

Как правило, сеть воздуховодов промышленной вентиляции проще, чем в общественных зданиях, но в этом случае необходимо создать отдельные системы очистки воздуха.

Объекты малого бизнеса

Не секрет, что помещения кафе, ресторанов, офисы фирм и прочие объекты недвижимости, задействованные в малом и среднем бизнесе, постоянно находятся под пристальным вниманием различных контролирующих инстанций. Малейшее несоответствие СНиП может стать поводом для крупного штрафа или приостановки деятельности предприятия

Ввиду чего, проект вентиляции для них – жизненная необходимость. Как правило, в таких случаях устанавливается вентиляционное оборудование с минимальным количеством воздуховодов и силовых установок, поэтому проекты данного типа можно отнести к средней категории сложности.

Однако, надо отметить, что часто вентиляцию приходится встраивать уже в «готовое» помещение, а это значительно усложняет её разработку и монтаж.

Частные дома и квартиры

Как уже была сказано выше, официального требования к наличию систем принудительной вентиляции в частных домах и квартирах нет.

Централизованный вентиляционный комплекс в таких случаях, скорее признак статуса и повышенного внимания к уровню комфорта в помещениях.

Даже сейчас большинство типовых и индивидуальных архитектурных проектов для жилых помещений разрабатываются без механизированных воздухообменных систем, но надо учитывать, что отсутствие комплексной вентиляции – это сведение «на нет» других преимуществ дома или квартиры.

Напомним, что правильно спроектированная вентиляция минимизирует теплопотери на воздухообмен, которые составляют до 40% от общих теплопотерь дома в отопительный сезон.

Кроме этого, от наличия или исправности вентиляции зависит баланс внутренней атмосферы дома, а это один из ключевых факторов, от которых зависит здоровье проживающих в доме.

Утверждение проектной документации

Согласно действующего законодательства составленная документация должна быть утверждена соответственными государственными органами.

Проверке подлежит соответствие проектной документации техническим регламентам, требованиям градостроительного кодекса и других строительных стандартов. Порядок утверждения проекта в каждом случае определяется в зависимости от типа объекта и предъявляемых к нему требований.

Положительное заключение проектной документации здания или линейного объекта возможно только в случае отсутствия в нем ошибок. Каждый документ должен строго соответствовать нормативным стандартам.

Типы и виды вентиляции

Перед рассмотрением классификации таких систем, следует узнать, что же такое вентиляция на научном языке.

Автоматическое управление позволяет исключить вмешательство человека (только при плановом техническом обслуживании или ремонте).

Вентиляционные системы делятся на следующие категории:

  1. Системы по поддержанию определённого климатического комфорта. Имеют более высокие требования по монтажу и делятся на:
    • Естественные. Вентиляция помещений происходит посредством природных явлений, таких как перепады температур или давления (применяются: палаты больных и кабинеты врачей).
    • Искусственные. Для постоянной циркуляции воздушного потока применяют устройства, функционирующие на основе механической, тепловой или электрической энергии.
  2. Вытяжная вентиляция. Основная функция – вывод отработанного воздуха из помещения. Подобные системы часто применяют в помещения с повышенной влажностью, для предотвращения появления опасных для здоровья микроорганизмов (бактерий, микробов).
  3. Приточная. Имеет обратный принцип действия – подводит к помещению свежий воздух. Приточную и вытяжную вентиляцию стараются комбинировать, так как в медицинских учреждениях установлены высокие нормы по качеству воздуха в помещениях (например, палаты интенсивной терапии и лечебные бассейны).

Классификация систем циркуляции воздуха также делится на следующие группы:

  • Общеобменные. Устанавливают устройства повышенной мощности, способные обеспечить качественную замену отработанного воздуха во всём помещении. Не используются для отдельных зон или комнат.
  • Местного значения. Небольшая мощность такой системы позволяет качественно провентилировать воздух на нескольких специально отведённых для этого квадратах.
  • Аварийного типа. Размещают вблизи от возможных источников повышенной опасности. Аварийная вентиляция должна работать автономно, и соответственно – иметь один или несколько отдельных источников питания.

Функции вентиляционной системы и системы кондиционирования

В помещении постоянно идет накопление разнообразных газов. Это не только углекислый газ, который является продуктом жизнедеятельности человека. Различные поверхности и предметы домашнего интерьера также способны выделять токсины в воздух. В воздухе скапливаются мелкий ворс от одежды, пыль и незаметные частицы разнообразных веществ.

Вентиляционная система способна не только отводить загрязненный воздух из помещения, но и забирать излишнюю влагу вместе с воздушными массами. Если проектирование вентиляции и дальнейший ее монтаж выполнены правильно, тогда помещение не будет скапливать загрязненный воздух. Движение воздушных масс даст приток свежего воздуха, а отработанный состав уйдет через систему вентиляционных труб на улицу.

4 Воздухораспределители в вентиляционной системе

Одна из ключевых задач, с которой приходится сталкиваться специалистам при разработке проектов приточно-вытяжной вентиляции, – грамотное распределение воздушных потоков в системе. Игнорирование соответствующих данных при расчётах, может привести к снижению эффективности работы вентканала в разы, особенно, его возможностей по отводу загрязненного воздуха из жилья. Важный этап проектирования – правильное размещение как вытяжных, так и приточных распределителей, благодаря чему система будет работать с максимальной эффективностью.

Под воздухораспределителем следует понимать небольшой прибор, обеспечивающих приток свежего кислорода в помещение. Они отличаются дизайном, конструкцией. В продаже встречаются устройства, выполненные в виде:

  • Пластиковых панелей с перфорацией. Небольшие решения с одно- или многосегментными прорезями. Используются для удаления воздушных потоков у потолочной зоны.
  • Регулируемых и нерегулируемых решеток, отличающихся по геометрической форме исполнения, а также направленностью обработки воздуха. Данный тип воздухораспределителей получил широкое распространение в системах переточной, вытяжной и приточной вентиляции. Конструкции могут располагаться у пола, на стенах или у потолка.
  • Плафонов, диффузоров. Эти приборы применяются в устройствах вытяжной и приточной вентиляции. В некоторых моделях предусмотрена функция регулировки воздушных потоков.
  • Щелевых и сопловых изделий. Речь идёт как о вытяжных, так и приточных решениях, формирующих большую струю кислорода, скорость подвода которой может доходить до 40 м/с.

Вариант распределителя из пластика

Вариант распределителя из металла

Основное условие для эффективного распределения вытяжного и приточного воздуха – правильное размещение воздухораспределителей.

Необходимо отметить, что соответствующая схема распределения для конкретного помещения создается в индивидуальном порядке, отдельно от основного проекта вентиляционной системы. За услугами следует обращаться в специализированные компании, специалисты которой при помощи компьютерных программ и справочных данных проводят необходимые расчёты.

Основы проектирования

Если всё же владелец решил самостоятельно заняться вопросом составления проекта вентиляционной системы, то необходимо соблюсти ряд требований, среди которых:

  • санитарные;
  • противопожарные;

эксплуатационные;
строительно-архитектурные.

Проектирование вентиляции начинается с расчёта производительности системы. Первым шагом является определение достаточного воздухообмена и его кратности, что в свою очередь представляет собой количество смен полного объёма воздушной среды в здании за единицу времени (один час). Воздухообмен вычисляется в индивидуальном порядке для каждой комнаты, а затем суммируется. Существуют нормы значений этого параметра для помещений специального назначения.

При расчётах обязательно учитываются нормы проектирования вентиляции, оговоренные в специальной документации. Так, при определении достаточного количество приточного воздуха, следует руководствоваться нормативным документом СНиП 41-01-2003, в соответствии с которым количество воздуха, расходуемое одним человеком, составляет в среднем 60 м3/час. В ночное время человеку требуется меньшее количество кислорода, а значит, значение данного параметра уменьшается вдвое. Но проектирование систем вентиляции всегда лучше выполнять с некоторым запасом.

Расчёт воздухообмена выполняется, исходя из того, сколько людей в среднем пребывают в помещении. Для этого необходимо умножить нормированное значение расхода воздуха на количество человек. Кратность воздухообмена вычисляется следующим образом: объём помещения умножается на коэффициент (нормируемую кратность воздухообмена), который разнится в зависимости от назначения помещения:

  • для санузла – 7;
  • для кухни – от 5 до 10;
  • для жилой комнаты – до 2;
  • для офиса – до 3.

Проектирование и монтаж вентиляции не обходятся без определения сечений воздуховодов. При этом потребуется два параметра: рассчитанный ранее воздухообмен, а также средняя скорость движения воздуха. В норме, воздушный поток не должен перемещаться быстрее 0,5 м/с, так как любые значения выше указанного приведут к ощутимому сквозняку.

Расчет технологий

Рассчитывать же такие технологии можно следующим образом:

  1. Сначала определить те объемы воздуха, которые нужны для того, чтобы отсосы функционировали эффективно.
  2. Воздушные потоки, которые вытягиваются сквозь отсосы, могут компенсироваться аналогичными притоками.
  3. В качестве дополнительной системы необходимо проектировать общеобменный вытяжной тип.

Достаточно редко, когда в промышленности происходит лишь выделение тепла и не выделяется никаких вредных веществ. Когда же подобное случается, тепловыделения могут удаляться посредством местных отсосов, а еще посредством общеобменного вентиляционного устройства.

Когда механизмами определяются тепловыделения, около 45% мощной энергии начинает переходить в тепловую энергию. При удалении промышленной вентиляцией чистого тепла, она оснащается специальным блоком, который сберегает энергию (он еще называется рекуператором). В зимних условиях данное устройство экономит почти 80% тепловой энергии. Вот почему ее монтаж так важен.

Промышленная вытяжная вентиляция проектируется совместно с выполнением анализа использования технологий, направленных на экономию энергии. Часто нужно заниматься установкой воздушного душа, то есть устройства, направляющего чистые воздушные потоки прямо на человеческое лицо, когда он находится на своей работе. Никакими иными способами приемлемые условия создать невозможно! Как правило, душ способен подавать до 2000 кубометров воздушных потоков в час.

Особенности местной вентиляции

В отличие от всех вышесказанных систем обеспечения вентиляции, которые относятся к общеобменным типам, то есть таким, что проветривают сразу все пространство помещения, местные вентилируют только определенные места.

При этом подобные системы могут как подавать воздух в нужные места – местная система вентиляции приточного типа, так и выводит из них отработанную смесь – вытяжная система.

Местная система приточного действия

Среди приточных систем, используемой в конкретных местах, выделяют:

  • воздушные души;
  • завесы;
  • оазисы.

Первый тип – это сосредоточенный воздушный поток, подаваемый на значительной скорости в конкретную точку помещения, чаще всего – рабочее место.

Завесы используются для создания перегородок из воздуха или же смены направления, в котором движется воздушный поток.

Последний тип – отгороженные от всего помещения участки, в которые направляется поток воздуха невысокой температуры.

Вентиляция местного использования

Вентиляция местного назначения на производстве

Подобная система используется тогда, когда полностью локализовано место, где происходит образование загрязнений. При этом практически всегда есть необходимость не допустить перемещение загрязнений на всем пространстве комнаты.

Самую большую эффективность в подобных случаях имеют отсосы – разновидности укрытий-шкафов, боковых отсосов, зонтов, кожухов для всевозможных приборов и тому подобного.

Зачастую их использование отличается высокой эффективностью, поскольку оперативно выводят загрязнения прямо с рабочих мест, предотвращая их появление на остальной части пространства. Поскольку вместе с этим возникает высокая концентрация загрязняющих веществ, работа системы позволяет добиться прекрасного санитарного эффекта, вместе с этим она выводит совсем немного воздушной смеси.

Но системы местного действия не способы решать всех требований, выдвигаемых к вентиляции. Так, далеко не все загрязнения в воздухе локализованы, чаще они рассредоточены по всему доступному пространству. Вместе с этим подача воздушной смеси в отдельные части или же вывод ее из них не обеспечивает достижения требуемых параметров воздушной среды.

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

  • санитарные требования
  • строительно-архитектурные требования
  • противопожарные требования
  • эксплуатационные требования
  • надежность оборудования
  • экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
