Из чего состоит лампочка накаливания — схема и устройство

Виды ламп и их функциональное назначение

Существует много ламп накаливания, классификация их происходит по функциональному назначению и конструкционным особенностям.

Общего, местного предназначения

Вплоть до 1970 года их называли нормально-осветительными. Эта группа является самой массовой среди обычных ЛН. Ранее успешно использовались как для общего, так и для декоративного освещения дома, в офисах, других учреждениях. На данный момент во многих странах, в том числе в России, их выпуск ограничивается.

Что касается лампочек местного назначения, то они по конструкции такие же, как и общего, но рассчитаны они на пониженное рабочее напряжение. Использоваться могут в ручных переносных светильниках, для освещения станков, верстаков и т. д.

Лампа общего назначения

Декоративные

Основная их особенность – это фигурная колба, размеры ее могут быть очень разными, также как и расположение внутри нити накаливания. Подобные модели сегодня очень востребованы, но выполняют не так роль освещения, как декора, в особенности в винтажных или ретро дизайн-проектах. Внешний вид подобной лампы очень оригинален.


Варианты исполнения декоративных ламп

Иллюминационные

Колба у них окрашена в разные цвета, в зависимости от целевого использования. Удобны для оснащения иллюминационных установок. Краска в основном наносится на колбу внутри, для этого применяются неорганические пигменты. Значительно реже такие лампы красят снаружи. Мощность их небольшая, варьируется в пределах 10–25 Вт. Необходимый эффект они дают только первое время, далее цвет их меняется, теряет яркость.


Иллюминационная лампа может быть разной мощности

Сигнальные

Применялись в разных светосигнальных приборах. На данный момент из этой сферы их вытесняют светодиодные лампы.


Вариант исполнения сигнальной лампы

Зеркальные

Колба такой лампы имеет специфическую форму, внутри она покрыта тонким слоем алюминия. За счет этого создается зеркальный эффект, также есть прозрачная часть. Основная задача таких ламп – распределение светового потока с целью сосредоточения в пределах определенной зоны. Удобно их использовать в витринах магазинов, в торговых залах. Именно такие лампы используются для обогрева новорожденных птенцов и других животных.


Зеркальная лампа накаливания

Транспортные

Эта группа очень обширная, используется в разных транспортных средствах, для фар или другой подсветки. Востребованы для:

  • Автомобилей.
  • Мотоциклов.
  • Тракторов.
  • Самолетов и вертолетов.
  • Речных и морских судов.

Такие лампы имеют ряд особенностей, среди них:

  1. Высокая прочность.
  2. Стойкость к воздействию вибрации.
  3. Специальные цоколи, за счет чего удается быстро менять вышедшую из строя лампу.
  4. Они рассчитаны на питание от электрической сети ТС.


Автомобильные лампы накаливания

Двухнитевые

Это подтип специальной лампы накаливания, которые используются в:

  • Автомобилях. Так, лампы для фар могут иметь 2 нити накала. Одна из них идет на ближний свет, вторая – на дальний. Аналогичная ситуация и для задних фонарей, только тут отдельные нити для габаритов и для стоп-сигналов.
  • Самолетах. В отдельных моделях в посадочно-рулежной фаре.
  • Ж/д светофорах. Тут двухнитевые лампы – это элемент безопасности и подстраховки, если перегорит одна, то вторая сможет продолжать подавать сигнал.

Важно! Есть и другие варианты ламп, например, имеющие специальный спектр излучения, нагревательные, проекционные и другие. Но сегодня они активно вытесняются другими типами лампочек.

Двухнитевая автомобильная лампа накаливания

Схема компактной люминесцентной лампы (КЛЛ)

Плата КЛЛ довольно компактна и помещается в основание держателя. Несмотря на компактность, он эффективно выполняет требования дросселя. Схема КЛЛ объясняется в последующих пунктах.

Ключевые компоненты печатной платы КЛЛ

Печатная плата КЛЛ содержит следующие ключевые компоненты:

  • Мостовой выпрямитель из диода 1Н-4007
  • Подавитель помех
  • Конденсатор фильтра
  • Предохранитель
  • Точка снабжения

Работу КЛЛ можно разделить на две широкие фазы:

  • Начальная фаза
  • Нормальная фаза

Начальная фаза

Стартовый сегмент состоит из динистора, C2, D1 и R6. Компоненты D3, R3, D2 и R1 работают как схема защиты, а остальные как цепь нормальной работы. Вы должны помнить следующую терминологию:

  • D относится к диоду
  • R обозначает резистор
  • С обозначает конденсатор
  • Q обозначает транзистор

Динистора, C2 и R6 посылают импульс напряжения на базу транзистора Q2, в результате чего он получает пороговое значение и начинает работать. Как только операция начинается, диод D1 блокирует весь участок. Конденсатор С2 также разряжается (после полной зарядки) каждый раз, когда работает транзистор Q2.

Поэтому после его первого запуска осталось недостаточно энергии для повторного открытия Динистора. Далее транзисторы возбуждаются с помощью трансформатора TR1. Когда напряжение повышается от резонансного контура (L1, TR1, C3 и C6), трубка загорается, как только резонансное напряжение определяется конденсатором C3 (который питает нити). На данный момент напряжение C3 превышает 600В.

Нормальная фаза

Сразу после ионизации газа, присутствующего в вакуумной трубе, выполняется практическое замыкание конденсатора С3. Это приводит к понижению напряжения. После этого С6 начинает движение чейнджером. Этот чейнджер генерирует очень небольшое напряжение, но достаточно, чтобы лампа работала во включенном состоянии.

При нормальном рабочем состоянии, если транзистор переходит в состояние ОТКРЫТО, ток, подаваемый на TR1, продолжает увеличиваться до насыщения сердечника трансформатора, и, таким образом, подача на базу падает, в результате чего он закрывает транзистор.

Сразу после этого процесса второй транзистор возбуждается обратной обмоткой TR1, и процесс продолжается.

Устройство и принцип работы

Как устроена лампа накаливания?

Лампа накаливания обычно состоит из стеклянного корпуса, содержащего вольфрамовую нить накаливания. Электрический ток проходит через эту нить, нагревая ее до температуры, которая производит свет. Также в лампах есть стержень или стеклянное крепление, прикрепленное к основанию лампы. Оно позволяет электрическим контактам проходить через оболочку без утечек газа или воздуха.

Небольшие провода, встроенные в стержень, поддерживают нить накала и/или ее подводящие провода. Стеклянный корпус содержит либо вакуум, либо инертный газ для сохранения и защиты нити накала от испарения.

Пример лампы накаливания со схемой, показывающей основные части современной лампы накаливания

Что внутри лампы накаливания:

  1. Стеклянная колба.
  2. Инертный газ.
  3. Вольфрамовая нить накала.
  4. Контактный провод.
  5. Контактный провод (идет к основанию).
  6. Опорные провода.
  7. Крепление/опора для стекла.
  8. Базовый контактный провод.
  9. Винтовые резьбы.
  10. Изоляция.
  11. Электрический контакт.

Как работает лампа накаливания?

Принцип работы лампы накаливания заключается в нагреве некоего объекта. Атомы внутри него становятся термически возбужденными. Если объект не плавится, атомные электроны переходят на более высокий энергетический уровень за счет подаваемой энергии. Электроны высвобождают свою дополнительную энергию в виде фотонов. Затем эти фотоны испускаются с поверхности объекта в виде электромагнитного излучения.

Это излучение будет иметь разные длины волн. Часть длин волн находится в видимом диапазоне спектра, а значительная часть длин волн находится в инфракрасном диапазоне. Электромагнитная волна с длинами волн в инфракрасном диапазоне — это энергия тепла, а в видимом диапазоне — это энергия света. Лампа накаливания получает видимый свет путем нагрева.

Как расходуется электроэнергия в лампе накаливания?

Нить накала крепится через два подводящих провода. Один подводящий провод присоединен к ножному контакту, а другой заканчивается на металлическом основании лампы. Оба подводящих провода проходят через стеклянную опору, установленную в нижней середине лампы.

Два опорных провода, также прикрепленные к стеклянной опоре, используются для поддержки нити накала в ее средней части. Ножной контакт изолирован от металлического основания изоляционными материалами. Вся система заключена или в цветную, или покрытую фазой, или прозрачную стеклянную колбу. Она может быть заполнена инертными газами или в ней поддерживается вакуум в зависимости от мощности лампы накаливания.

Нить накаливания герметично откачивается с помощью стеклянной колбы подходящей формы и размера. Эта стеклянная колба используется для изоляции нити накала от окружающего воздуха, чтобы предотвратить ее окисление и свести к минимуму окружающий ее ток, и тем самым поддерживать высокую температуру нити накала.

Нить накаливания не обладает постоянным сопротивлением. Действие тока в лампе накаливания увеличивается вместе с напряжением. Лампочка становится достаточно горячей, чтобы светиться.

Чем наполнены лампы накаливания?

Стеклянная колба либо находится в вакууме, либо заполнена инертными газами, такими как аргон, с небольшим процентом азота при низком давлении. Инертные газы используются для минимизации испарения нити накала во время эксплуатации ламп. Но из-за конвекционного потока инертного газа внутри колбы будет больше шансов потерять тепло нити накала во время работы.

Вакуум является отличной теплоизоляцией, но он ускоряет испарение нити накала во время работы. В случае газонаполненных ламп накаливания используется 85% аргона, смешанного с 15% азота. Иногда криптон можно использовать для уменьшения испарения нитей накала, поскольку молекулярный вес криптонового газа значительно выше. Газ заливается в колбу мощностью более 40 Вт. Но для лампы мощностью менее 40 Вт, газ не используется.

Характеристики

Для описания характеристики применяются названия показателя и его значение.

Данные характеристики приведены в таблице:

НаименованиеПоказатель
Мощность, Втбытовое применение – 25-150Вт, другое – до 1000
Накаливание нити, градусовдо 2000-2800
Напряжение, В220-330
Световая отдача, Лм/1Вт9-19
Размер и маркировка цоколяЕ 14, Е 27, Е 40
Тип цоколяРезьбовой, штифтовой
Часы работы, часовдо 1000
Вес, г15

Устройство и схема

Устройство лампочки накаливания у всех ее видов практически одинаковое:

  • Основная рабочая деталь – вольфрамовая спираль. Обладает сопротивлением в три раза больше, чем медный материал. Из него достигается выплавка максимально тонких элементов. Электроды поддерживают данную спираль и переводят ток.
  • Стеклянная колба. Она заполнена инертным газом. Именно он не дает сгореть нити и препятствует окислению металлических элементов.
  • Цокольная часть. Она присутствует во всех видах, кроме автомобильных. По цоколю нарезана резьба, ее шаг может отличаться у каждого вида.

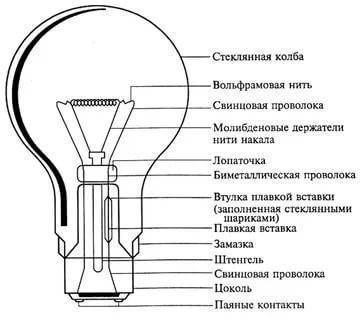

Подробная схема составляющих отображена на рисунке:

Принцип действия

Принцип работы лампы накаливания заключается в нагревании вещества, через который протекает ток. Веществом выступает сама нить накаливания, ее температура нарастает в момент замыкания электроцепи. При этом возникает результат электромагнитного термического испускания. Видимым для глаза оно становится при прогревании более 570 градусов, при этом начинается красное свечение.

Нить накаливания нагревается до 2800 градусов. В процессе прогревания вольфрам преобразовывается в оксид (белый поверхностный налет), для этого и происходит закачка в полость нейтральных газов. При монтаже лампочки (закручивания ее в патрон), замыкается цепь и происходит процесс разогрева нити, и происходит подача света.

Цоколь

Распространенными считаются лампочки с маркировкой цоколя E14, E27, E40. Где цифра означает диаметр самого цоколя. Без резьбовые элементы встречаются в автомобильных производствах.

Есть страны, где другое напряжение в сети и, соответственно, применяются лампочки с другим диаметром цоколя – Е12, Е17, Е26, Е39.

Маркировка

Перед покупкой надо изучить маркировку. Она представлена буквенным и цифровым сочетанием. Буквенная маркировка и значение представлены в таблице:

Буквенная маркировкаЗначение
Ббиспиральная
БОБиспиральная с опаловой колбой, наполненной аргоном
БКБиспиральная, наполнение колбы криптоном
ДБДиффузная с матированием внутри колбы
ВВакуумная
ГГазонаполненная
ООпаловая колба
ММолочная колба
ШШаровидная
ЗЗеркальная
МОДля местного освещения

Цифры указывают на пределы напряжения, мощности.

Коэффициент полезного действия

У данных ламп низкий КПД (коэффициент полезного действия). Он выражается соотношением мощности излучением, заметным человеку. При прогревании нити до 2700 К, КПД до 5 процентов. Остальная энергия затрачивается на инфракрасное излучение, которое не просматривается человеческим глазом, только чувствуется теплом. Если повышать КПД хотя бы до 20 процентов, необходимо увеличить прогревание нити до 3400 К.

Свет при этом будет светить в два раза ярче, но срок службы лампы сократится на 95 процентов. И наоборот, снижение напряжения, увеличит период работы во много раз. Все это учитывается при производстве дежурного освещения, которое требует надежности.

Таблица соотношения люменов и ватт в лампочке

Световой поток измеряется в люменах (Лм). В светодиодах световые потоки колеблются в зависимости от производителя, его качества товара, напряжения. Примерное значение для одного Вт составляет 80-150 Лм. В таблице приведено соотношение Лм и Вт для лампочек накаливания по отношению к светодиодной лампе:

Светодиодная лампа, ВтЛампа накаливания, ВтСветовой поток, Лм
4-540400
8-1060700
10-1275900
13-151001200

Характеристики

Лампы накала обладают такими характеристиками:


Характеристики ламп разной мощности

Принцип действия

Суть работы всех ЛН в использовании принципа нагревания вещества при прохождении сквозь него тока. В этом случае повышается температура нити накала после замыкания электрической цепи. Как результат запускается эффект электромагнитного теплового излучения. Чтобы оно стало видимым для человека, температура нагревания должна превышать 570 ⁰C – это начало красного свечения.

Внутри лампы нить накаливания разогревается до 2000–2800 ⁰С. При разогревании до такой температуры на воздухе вольфрам превращается в оксид – на нем образуется белый налет, поэтому внутрь колбы закачиваются нейтральные газы. На заре развития данной технологи освещения в лампочке создавался вакуум, сейчас это практикуют только для изделий минимальной мощности. При закручивании в патрон цоколя лампы и замыкании цепи запускается процесс накаливания нити, и она дает свет.

Конструкция


Конструкция ламп накаливания

Устройство всех ЛН схоже, в них содержаться:

  1. Рабочая часть – нить из вольфрамовой проволоки, свернутая в спираль. Удельное сопротивление этого металла в 3 раза больше, чем у меди. Вольфрам используется, потому что он тугоплавкий и можно максимально уменьшить сечение нити. За счет этого повышается электрическое сопротивление. Питание спираль получает от электродов.
  2. Спираль удерживают элементы из молибдена. Он также тугоплавкий, имеет низкий коэффициент теплового расширения.
  3. Колба из стекла. Внутри ее инертный газ, что не дает сгореть нити накала. Именно поэтому такие лампы не вакуумные, именно газ создает давление внутри колбы.
  4. Электроды соединяются с контактными элементами цоколя с помощью медных проводников.
  5. Цоколь. Такой элемент есть во всех рассматриваемых лампочках, за исключением специальных автомобильных. Резьба на цоколе и его размер могут быть различными.

Цоколь

Самые привычные для нас лампочки с резьбовым цоколем, размеры их стандартизированы. Для моделей, что используются в бытовых условиях, востребованы Е 14, Е 27 и Е 40. Реже используются для таких источников света без резьбы, но они распространены в автомобильном деле.


Цоколи ламп накаливания

Маркировка

Разобраться в маркировке ламп накаливания несложно, основные обозначения, которые можно встретить:

  • Специфика конструкции и свойства. «Б» указывает на аргоновую биспиральную ЛН, «В» – на содержание внутри вакуума, «Г» – на то, что в лампу закачан газ, «БК» – биспиральная криптоновая, «МЛ» – молочный цвет колбы, «МТ» – матовая, «О» – опаловая.
  • О назначении лампочки расскажет вторая часть маркировки. «Ж» – железнодорожная, «КМ» – коммутационная, «СМ» – для самолетов, «А» – для автомобилей, «ПЖ» – лампа высокой мощности для использования в прожекторах.
  • Форму обозначают так: «А» – абажур, «Д» – декоративная, «В» – витая.
  • Первые цифры – это номинальное напряжение.

Коэффициент полезного действия и долговечность

Существенные недостатки таких ламп – это небольшой срок эксплуатации и низкий коэффициент полезного действия. Под КПД подразумевается соотношение мощности и заметного человеку излучения. Как помним, нить разогревается до 2700 К, в этом случае ее КПД около 5%. Вся остальная энергия, которая, кстати, в полном объеме превращается в излучение, припадает на инфракрасный спектр, который невидим для человека. Мы воспринимаем его как тепло.

Теоретические повысить КПД до 20% можно, для этого следует увеличить температуру нити накала до 3400 К, получаемый свет в этом случае будет в 2 раза ярче, правда, срок эксплуатации уменьшается на 95%.

Если мощность снижать, то период эксплуатации ламп накаливания может увеличиваться в 5 и более раз. Уменьшение напряжения при этом снижает КПД, но использовать лампочку получиться в 1000 раз дольше. Этот эффект используется при создании надежного дежурного освещения. Конечно, это возможно, только если нет критических требований к освещенности.

История изобретения лампочки

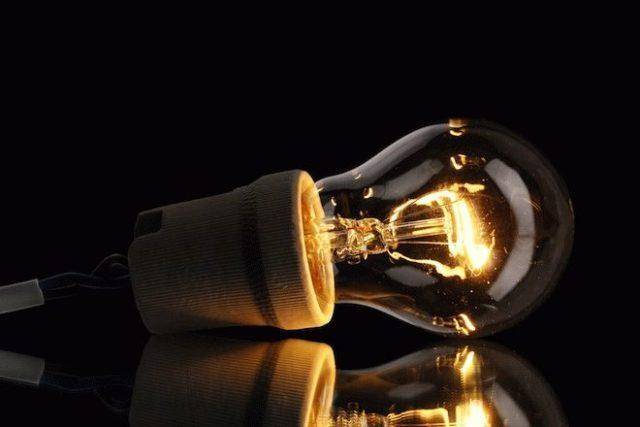

Внешний вид лампы накаливания

Изделие проектировалось и дорабатывалось многими учеными в разные периоды. Первая электрическая дуга была зажжена ученым Петровым В.В. в 1802 году. Изобретение состояло из двух угольных стержней, которые подключались к полюсам гальванической батареи. В момент их сближения возникал электрический разряд, и над элементами формировалась светящаяся дуга. Применение такой лампы в быту было невозможным по ряду причин – неудобство конструкции, быстрое перегорание угольных стержней. Зато мировые ученые начали понимать, из чего сделать лампу.

Спустя 70 лет в 1872 году Лодыгин А.Н. получил патент на лампу накаливания. В качестве спирали в ней был использован стержень ретортного угля, который находился под стеклянным колпаком.

Уже в 1880 году 10 мая лампочкой Лодыгина было обустроено уличное освещение в Санкт-Петербурге на Литейном мосту. Срок службы источника света составлял всего 2 месяца (пока не перегорал угольный стержень).

В 1880 году в США Томас Эдисон представил усовершенствованную лампу накаливания Лодыгина. Он сумел добиться устранения воздуха из стеклянной колбы, что обеспечило более длительное горение спирали и более яркое её свечение. Эдисон также разработал цоколь с резьбой для ввинчивания лампы в патрон.

В 1910 году было принято решение скручивать вольфрамовую нить в спираль для увеличения ресурса её службы. Таким образом, изделие теперь работает вместо первоначальных 50-100 часов целых 1000 ч.

Лампы накаливания

Данный вид ламп был изобретен первым. Свет в подобных лампах испускается источником накаливания, который раскаляется до высоких температур в процессе воздействия на него электрического тока. На территории России они начали широко распространяться еще во времена В.И. Ленина, за что в народе их стали называть «лампами Ильича».

Плюсы ламп накаливания

  • Несомненно, основной положительной стороной ламп накаливания является низкая стоимость. В настоящее время они являются наиболее доступным видом электрических ламп.
  • Еще данный тип ламп может характеризоваться сплошным спектром излучения, видимая часть которого насыщена оранжевыми и красными лучами света. Поэтому неудивительно, что использование таких ламп для освещения выделяет так называемые «теплые» цветовые тона и в то же время ослабляет «холодные». Лампы этого типа могут сделать домашнюю обстановку более теплой и уютной.

Минусы ламп накаливания

  • Данный вид ламп не может обеспечить достаточно высокий уровень цветопередачи. Из-за этого они совершенно не походят для освещения магазинов, по крайне мере тех, где покупатель должен видеть реальный цвет товара.
  • Лампы накаливания могут характеризоваться достаточно высоким уровнем расхода электроэнергии. Уже достаточно давно многие производители наносят на производимые лампы специальное напыление, которое делает энергопотребление более приемлемым.
  • Не стоит также забывать и о высоком показателе теплоотдачи у ламп накаливания. Создавая интерьер в помещении, данные лампы следует размещать на безопасном расстоянии от пожароопасных и легко плавящихся материалов.

Принцип работы указателя напряжения

Рассмотрим два варианта: двухполюсный/однополюсный индикаторы напряжения.

Проверка сети двухполюсным индикатором

Такой указатель состоит из двух заизолированных проводов со щупами и корпуса со встроенным светодиодом или неоновым индикатором. Щупами проверяется состояние электрической сети: если есть обрыв, то индикатор не загорится.

Схема протекания тока при проверке двухполюсным измерителем

Принцип действия, схема протекания электричества аналогична контрольной лампе за одним принципиальным исключением: внутри корпуса индикатора добавлено сопротивление. Резистор сводит к минимуму силу тока, которая протекает через двухполюсный указатель.

Однополюсный указатель или индикаторная отвертка работает по другому принципу.

Внешний вид индикаторной отвертки

Электрическая схема индикаторной отвертки

В ней за счет встроенного токоограничивающего резистора на выходе создается минимальная сила тока. Она безопасна для человека. Путь протекания электричества выглядит так:

Схема протекания тока при проверке индикаторной отверткой

Цепь электрического тока при проверке индикаторной отверткой: источник тока – провод –отвертка — тело человека – земля. Наличие или отсутствие свечения индикатора подскажет об имеющемся обрыве.

Виды ламп накаливания, область применения и электрические характеристики.

Классификация данных осветительных приборов.

  1. Общего назначения. Предназначены для общего, местного и декоративного освещения в домах и офисах.
  2. Местного освещения. Подобны предыдущей группе, но с низким напряжением (12, 24, 36 В). Применяются для подсветки рабочих мест, в том числе и на специальных станках.
  3. Декоративные модели. Изготавливаются со специальными фигурными колбами (в виде свечей, шаров и др.). Применяются для украшения интерьера в квартирах и общественных зданиях.
  4. Иллюминационные. Выпускаются с ярко окрашенными колбами. Имеют малую мощность. Применяются в иллюминационных установках.
  5. Сигнальные. Прибор малой мощности, но долгого срока службы. Используются в светосигнальных устройствах.
  6. Зеркальные. Изготавливаются с колбой специальной формы, покрытой отражающим слоем из алюминия. Применяются для локализации местного освещения в определенную точку.
  7. Транспортные. Предназначены для различных видов транспорта. Выпускаются с высокой механической и вибрационной стойкостью. Имеют специальный цоколь.
  8. Лампы для оптических приборов (измерительных, медицинских и др.).

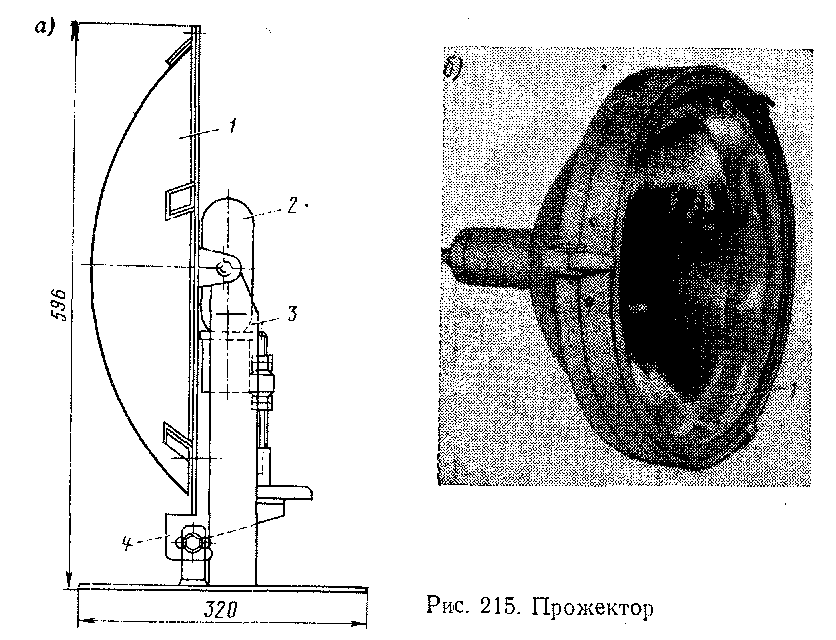

  9. Прожекторные лампы. Имеют большую мощность (до 10кВт) и световую отдачу.
  10. Специальные:
  • коммутаторные (миниатюрные, маломощные);
  • фотолампы (сейчас практически не используются);
  • проекционные (для кинопроекторов);
  • двухнитевые и лампы-фары для автомобилей, самолетов и железнодорожных светофоров;
  • нагревательные и лампы специального спектра излучения для различной техники (принтеры, сушильные камеры и др.).

 Номенклатура осветительных приборов определяет их характеристики.

Диапазон мощности составляет от 0,1 Вт до 23 кВт. Для бытовых лампочек интервал значительно уже: от 15 до 150 Вт.
Цветовая температура находится в интервале от 2100 до 3000 К, что весьма близко к естественному солнечному спектру.
Коэффициент полезного действия у ламп накаливания довольно низкий: примерно 5%. Это обусловлено тем, что большая часть электроэнергии расходуется на тепловой нагрев нити накаливания и невидимое глазу инфракрасное излучение.
При работе осветительный прибор не требует дополнительных устройств для ограничения тока. Он подключается напрямую к электрической сети. Это связано со свойствами вольфрама. Он имеет положительный коэффициент температурного расширения. Значит, с ростом температуры увеличивается электрическое удельное сопротивление: стабилизация потребляемой мощности осветительного пробора достигается автоматически.
Световой поток или яркость свечения у лампы накаливания зависит от мощности. Для бытовых приборов он находится в рамках 90−2200 лм. Световая отдача при этом составляет 9−15 лм/Вт.
Индекс цветопередачи Rа 100

Следовательно, цвета предметов не искажаются.
Важной для потребителя характеристикой является размер и тип цоколя лампы. Чаще всего у бытовых осветительных приборов встречается резьбовой цоколь

Кроме него выпускают лампы со штифтовым одно- или двухконтактным цоколем. В зависимости от размера в Европе выпускают цоколи Е14, Е27 и Е40. Цифра соответствует диаметру цоколя в миллиметрах. В странах с меньшим напряжением сети (110В) лампы меньше. Цоколи для них имеют размеры Е12, Е17, Е26 и Е39.

Разновидности ламп накаливания

Классифицируются лампы накаливания исходя из их конструкционных особенностей и сферы применения.

Общего и местного назначения – самая многочисленная группа. Лампы общего вида используются при организации основного освещения бытовых, промышленных и общественных помещений. Основным отличием устройств местного назначения является пониженное напряжения источника питания. Поэтому чаще всего их используют в переносных светильниках, для освещения рабочего места и т. д.;

Декоративные отличаются разнообразием размеров, форм и расположением спирали. Такие лампы накаливания обрели популярность в последнее время благодаря неординарному внешнему виду. Чаще всего их используют в дизайн-проектах в качестве декоративного элемента.

Иллюминационные виды ламп накаливания отличаются небольшим рабочим напряжением. Как правило, у них цветная колба, окрашенная изнутри (реже снаружи) неорганическим пигментом. Палитра красок самая разнообразная и зависит от цели использования. Чаще всего применяются в иллюминационных устройствах. Но эффективная цветопередача сохраняется недолго – под воздействием высокой температуры пигмент «выгорает» и теряет первоначальную яркость.


Иллюминационная лампа накаливания.

Сигнальные постепенно становятся историей. Все чаще их заменяют светодиодные элементы. Разрабатывался этот вид ламп накаливания для разнообразных светосигнальных устройств.


Сигнальная лампа.

Зеркальные имеют колбу своеобразной формы. Ее разрабатывали с таким расчетом, чтобы световой поток имел определенную направленность. Препятствует рассеиванию и способствует фокусировке специальное алюминиевое покрытие. Оно наносится изнутри, оставляя не закрашенным определенный участок колбы (как правило верхний), через который и будет выходить луч света. Используется в местах где необходимо организовать направленное освещение.

Лампf накаливания зеркальные (ЗК).

Транспортные лампы используются в самых разнообразных ТС. Их конструкция и технические характеристики соответствуют условиям эксплуатации. Такие осветительные элементы отличаются повышенной прочностью и вибрационной устойчивостью. Устройство цоколя позволяет быстро сменить вышедшую из строя лампу на новую. Рассчитаны на работу от электросети транспортного средства. Основные виды таких элементов используются в осветительных приборах авто- и мототранспорта, на тракторной технике, самолетах и вертолетах, на морских и речных судах.

Отдельно в этой категории стоят двухнитевые лампы накаливания. В них имеются две спирали, что позволяет в некоторых ситуациях использовать вместо двух один элемент освещения. Например, фары автомобиля (переключение с ближнего на дальний или с габаритов на стоп-сигналы), ж/д светофоры и т. д.


Лампа накаливания, 12V, 21/5W, BAY15d, МАЯК, 61215, двухнитевая с большим цоколем.

Отдельную группу составляют галогенные лампы накаливания. Использование галогенов позволило значительно уменьшить габариты конструкции при повышении светоотдачи. По этой технологии изготавливаются элементы для общего освещения, инфракрасных облучателей, кино- и телеоборудования, прожекторов и пр.

Окончательный вывод формулы

Рассмотрим подробнее систему уравнений:

Возведем в квадрат первое уравнение и попарно перемножим их.

В левой части мы видим выражение для мощности, а так же памятуя о том, что произведение коэффициентов равно единице, окончательно перепишем:

Отсюда получим выражение для токового коэффициента:

И для резистивного коэффициента (они взаимообратны):где Рном и Uном – это номинальные мощность и напряжение, маркированные на цоколе или на колбе лампы.

Осталось подставить эти значения коэффициентов в “РАСЩЕПЛЕННУЮ” формулу Закона Ома, и мы получим окончательные выражения для тока и сопротивления.

Домножая последнее соотношение на Ux, получим:

Чтобы не забивать себе голову этими квадратами, кубами и  корнями, достаточно запомнить простую зависимость, которая вытекает из последнего соотношения . Возводя  последнее соотношение  в квадрат, мы получаем ясную и понятную формулу:

Для любой лампочки с вольфрамовой нитью накала отношение куба напряжения  к квадрату мощности является величиной ПОСТОЯННОЙ.

Полученные соотношения показали прекрасное соответствие практическим результатам (измерениям) в широком диапазоне изменения параметров напряжения и для весьма различных типов ламп накаливания, начиная от комнатных, автомобильных и заканчивая лампочками для карманных фонариков…

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
