Инструкция по правильному включению водонагревателя

Список необходимых инструментов

Прежде чем узнать, как правильно подключить бойлер к водопроводу в квартире следует заняться подбором нужного инструментария для проведения работы. Сразу следует отметить, что для проведения монтажа не обязательно использовать высококачественные и дорогие инструменты, чаще всего, большая часть указанных материалов, есть у каждого хозяина под рукой. Если же таковых нет, их без труда можно приобрести в строительных точках продаж.

Крепление можно осуществить с помощью:

• строительно-монтажного пистолета;
• перфоратора или электрической дрели;
• металлических крючков;
• дюбелей;
• шланг с высоким качеством;
• винтов;
• кабеля;
• специальных патрубков;
• самого агрегата.

В качестве крепежных элементов для бака используют специальные стальные крючки с диаметром от 10 мм, и дюбеля. Все это закрепляется при помощи строительно-монтажного пистолета, если таковой отсутствует, то отверстия под крепежи делают с помощью дрели или перфоратора.

Если на стене есть слой отделочного материала, можно применить десяти сантиметровые винты, их часть сделанная на основе пластмассы должна составлять не менее восьми сантиметров.

Не следует в процессе подводки воды к агрегату использовать гибкие шланги или дешевые изделия. Они очень быстро приходят в непригодность и нуждаются в частой замене. Лучше один раз потратить немного больше средств на качественные материалы и быть спокойным в процессе использования установки. Также не рекомендуется применять изделия из металла, для такой работы идеально подойдут составляющие из меди.

5 Выключение водонагревательного агрегата

Выключение проточного водонагревателя является достаточно сложно процедурой. Дело в том, что для этого вам понадобится вернуть обратно стандартный ход воды в смеситель из стояка. Этапы выключения бойлера будут такими:

1. Остановка работы программы устройства и выключение его из электросети.
2. Закрывание кранов горячей и холодной воды, ведущей к бойлеру. При этом воду сливать не нужно, пусть она останется в системе до тех пор, пока нагреватель не понадобится снова. Если нужно слить воду, то для этого стоит воспользоваться обратным клапаном, который размещен на корпусе прибора.
3. Открытие горячей воды по стояку.

Остановка работы программы водонагревателя

Критерии правильной установки нагревательного оборудования

Одним из важных нюансов того, как правильно подключить бойлер к водопроводу, является требование соответствия диаметров трубопроводов и входных штуцеров. Также имеет значение размер сечения кабеля, который питает электронагреватель агрегата

На эти моменты следует обратить особое внимание, чтобы не допустить ошибок.

При подключении водонагревателя используют подводящие трубы, диаметр которых должен обеспечивать свободное перемещение водяного потока по линиям входа и вывода. Поэтому считается допустимым больший диаметр рукавов с переходом под параметр штуцеров. В свою очередь меньшее сечение трубопроводов по сравнению с вводными патрубками агрегата является грубейшей ошибкой.

Отсюда можно сделать вывод, что при подключении электроводонагревателя к водопроводу необходимо максимально точно подбирать сечение проводов с учетом тока нагрузки. Розетку обычно располагают рядом с аппаратом. Ее размещают от уровня пола на высоте не менее 150 сантиметров.

Бойлеры бытового назначения рассчитаны на однофазное питание переменным током 220-250 вольт. Нагрузка должна быть токовой, не менее 10А. Определяют более точное значение на основании производительности нагревательного оборудования, его можно узнать из технической документации, прилагаемой к продукции. Именно с учетом указанной величины тока нужно приобретать автоматический выключатель, когда выполняется подключение водонагревателя к водопроводу в квартире или доме.

Например, для проточных приборов существуют определенные нормативы тока отсечки автомата: при мощности 3,5 кВт – 20А, при 5,5 кВт – 25А, а при 6,5 кВт – 35А. Обычно все требуемые параметры для подключения оборудования прописаны в инструкции к нему.

В этой документации производитель в точности объясняет, как подключить электрический водонагреватель к водопроводу. По этой причине все документы, имеющиеся в комплекте к аппарату, следует предварительно изучить.

Характеристики бойлеров

Бойлер устанавливают в качестве альтернативной или основной системы нагрева воды

Все водонагреватели можно разделить на две группы по способу нагрева воды: проточные и накопительные.

Накопительные модели оборудованы баком, в котором и производится нагрев воды с помощью ТЭНа. Благодаря утеплению резервуара вода сохраняет свою температуру в течение дли длительного времени. Объем бака может превышать 300 литров. Крупногабаритные изделия применяются в больших загородных домах. Накопители объемом около 10 литров могут ставиться в квартирах.

Проточные модели подходят для бытового использования в квартирах. Их принцип действия заключается в нагреве жидкости при включении крана. Это компактные приборы, которые устанавливаются рядом с водопроводным краном.

По типу топлива выделяют:

• Газовые приборы. Стоят довольно дорого, но окупаются уже за два года постоянного применения.
• Электрические. Сами модели имеют невысокую стоимость, но потребуются значительные затраты на электричество.

По перечисленным характеристикам владелец дома или квартиры подбирает, какой бойлер ему больше подходит.

Что делать, если индикаторная лампочка не горит, и вода не нагревается

Во-первых, необходимо проверить подается ли питание на аппарат. Возможно, вы начали пользоваться водонагревателем для нагрева воды, но забыли вставить вилку сетевого шнура бойлера в розетку. Если с этим проблем нет, то проверьте, есть ли контакт в кабеле, соединяющем нагреватель с розеткой или электрощитком, в зависимости от того, как у вас производится подключение.

Если водонагреватель подключен к сети, но все еще не работает – настройте ручку терморегулятора. Она может стоять на минимальных значениях. Поверните ручку по часовой стрелке, нагреватель вновь заработает.

Если вы повернули ручку терморегулятора, но нагрев не начался, вероятнее всего сработал защитный термостат. Включение защитного термостата возможно по ряду причин: скачки в напряжении, загрязненность аппарата, образование накипи и др. Защитный механизм запускается автоматически, отключая устройство сразу после его включения.

Чтобы включить водонагреватель, необходимо найти кнопку тепловой защиты. В большинстве случаев кнопка располагается под пластиковой крышкой внизу корпуса бака. Перед тем, как снять защитную крышку, нужно отключить водонагреватель от электросети. После того, как аппарат отключен, можно снять защитную крышку, нажать кнопку тепловой защиты, поставить крышку на место, а затем заново подключить водонагреватель к сети.

Водонагреватели уже стали неотъемлемой техникой нашего быта. Если соблюдать все рекомендации и правильно пользоваться водонагревателем, то он прослужит долгую жизнь. Но не стоит забывать, что бойлеры, как и вся бытовая техника, имеют свойство ломаться. Если поломка серьезная, и ни один из вышеперечисленных способов не помог решить вашу проблему, не пытайтесь разбирать и ремонтировать оборудование сами. При более серьезных вопросах лучшим вариантом станет обращение к опытному специалисту.

Читайте так же:

Проверка системы при первом запуске водонагревателя

Важно правильно выполнить процедуру включения нагревателя. То, как правильно включить водонагреватель, описано ниже

После установки прибора нужно проверить работу системы. Для этого можно воспользоваться следующими рекомендациями:

1. Проверить подключение систем нагрева воды. Осведомиться о работе предохранителя, о наличии заземления в доме. Также не помешает проверить надёжность крепления всех элементов. В процессе может потребоваться мультиметр.
2. Проверить трубы на наличие протечек. В случае их выявления проблему следует незамедлительно устранить.

Запуск воды

Перед включением к устройству нужно подключить две трубы: подводную и трубу, по которой протекает горячая вода. После этого открыть кран, расположенный на смесителе.

Проверка на работоспособность

Для диагностики водонагревателя нужно нажать несколько раз на кнопку питания. При обнаружении дефектов в ходе проверки необходимо обратиться в сервис, специалисты которого смогут отремонтировать прибор.

Первоначальные показания

При подключении водонагревателя к электросети на его дисплее появится вся необходимая информация. Будут представлены сведения о температурном режиме и мощности устройства. Их всегда можно отрегулировать, чтобы включить водонагреватель, как предписывают правила.

Дополнительная информация! Подробнее написано в инструкции, которая идёт в комплекте.

Повторная проверка

Повторить цикл включения прибора следует несколько раз. В процессе выполнения данной процедуры могут возникнуть неисправности, которые свидетельствуют о том, что водонагреватель нужно сдать в сервисный центр на обслуживание.

Почему техника не включается

Вы запустили прибор, следуя рекомендациям, но ничего не произошло? Нужно проверить сетевой кабель, розетку, вилку на исправность. Также прочитайте статью: «Почему водонагреватель выбивает УЗО».

Что могло стать причиной неполадки:

• Сильный налет накипи на ТЭНе, его неисправность.
• Выход из строя термостата. Он может давать завышенные показания, что приводит к отключению автомата УЗО.
• Пустой бак, внутри остался воздух.

Перед подключением изучите инструкцию и наши рекомендации. Неправильная работа может привести к поломке дорогостоящей техники. Если вы не уверены в монтажных способностях, лучше вызвать специалиста.

2 Система защиты бойлера

Прямоточный водонагреватель имеет несколько видов защиты, которая может сработать при его выходе из строя и способна защитить систему от аварии. Выделяют 3 степени системы защиты:

1. Термостат, контролирующий работу ТЭНа.
2. Второй термостат, предотвращающий закипание воды. Он отключает нагревательный элемент при достижении температуры в 90°C. Если бойлер не включается, это может происходить как раз из-за поломки данного устройства.
3. Взрывной клапан, предотвращающий разрыв бойлера и трубопроводов, когда оба термостата не сработали. В этом случае клапан позволяет выпустить воду из системы и не допустить аварии.

Инструкция по запуску бойлера Thermex

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства. Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

• Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
• Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
• После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

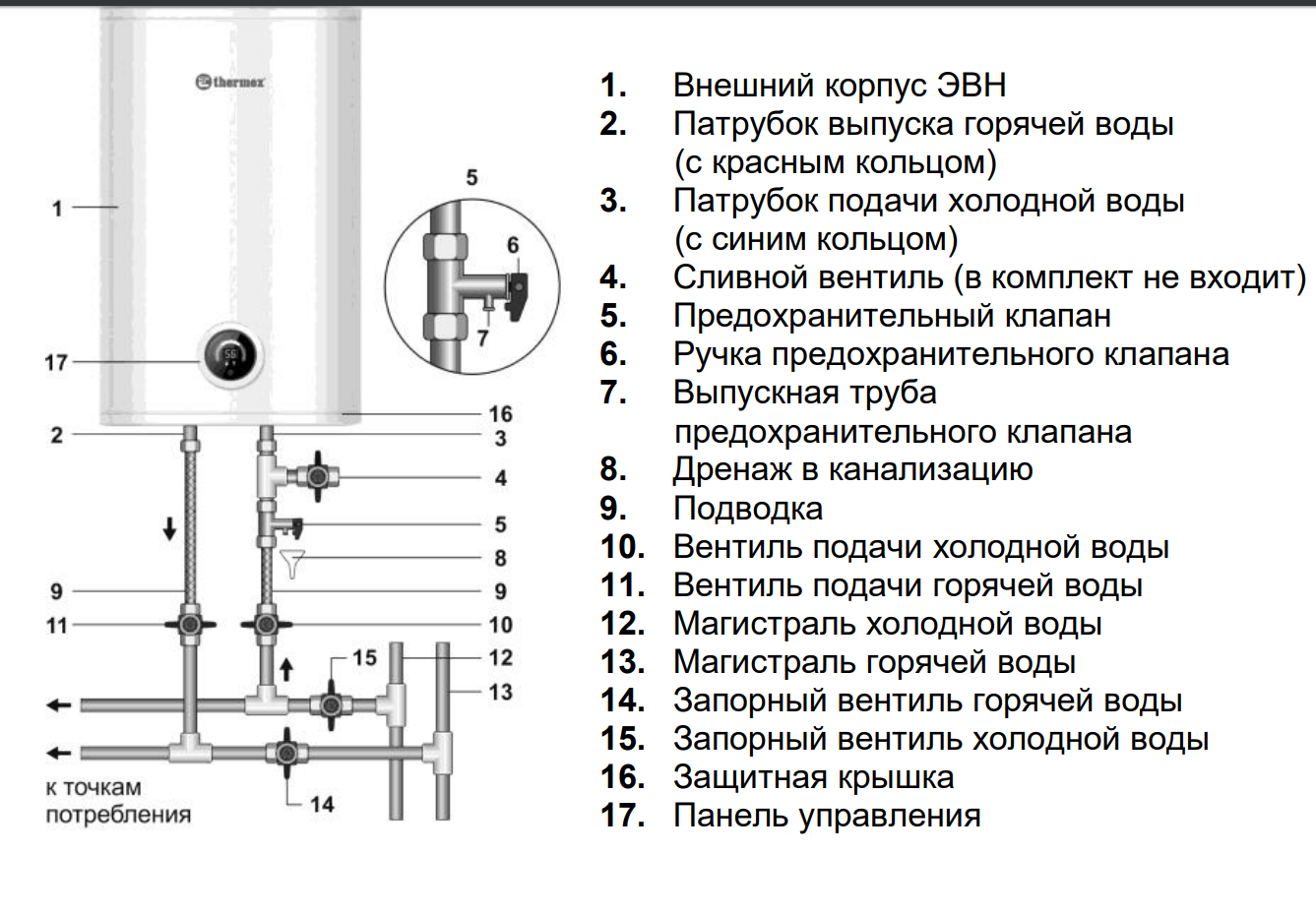

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

• Убедиться, что при включении в сеть загораются индикаторы питания.
• Замерить температуру жидкости, подающейся на смеситель.
• Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа.
Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается.
Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм

Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком. Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин

Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке»

От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке». От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен. Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой

Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке». От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен. Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла

Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой

Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Порядок действий

Как включить бойлер, чтобы появилась горячая вода? Для этого необходимо выполнить перечисленные ниже действия в следующем порядке:

Открыть кран горячей воды на смесителе и убедиться в ее отсутствии. Закрыть кран.
Открыть кран с синим кружочком на входе водонагревателя, потом кран на выходе, обозначенный красной меткой. Выждать некоторое время пока выйдет весь воздух из системы, если в бойлере не было воды. Далее идет процесс наполнения водонагревателя.
В том случае, если бойлер был наполнен водой, потребуется лишь немного слить ее и закрыть кран с красным кружком.
Перед тем как включить бойлер в розетку, необходимо полностью заполнить резервуар водой

В противном случае имеется риск перегорания трубчатого нагревателя, если модель не оснащена системой защиты.
В процессе нагрева воды важно контролировать показатель температуры и подачу напряжения на ТЭН.

Специалисты советуют устанавливать рабочий температурный режим прибора на уровне 55-60° C. Это поможет избежать развития грибков и бактерий в резервуаре, а также предотвратит образование накипи на нагревательном элементе.

Что делать, если бойлер производит меньше горячей воды

Не стоит бить тревогу, если вы заметили, что ваш нагреватель стал производить меньше горячей воды, чем обычно

Если вы решили пользоваться водонагревателем (бойлером) в холодное время года, обратите внимание, что температура воды, поступающей в цистерну водонагревателя, значительно ниже, чем в другие сезоны. Таким образом, время необходимое для нагрева увеличивается, соответственно время вашего ожидания также увеличивается

Другой причиной уменьшения количества горячей воды может стать незакрытый стояк. Если вы не плотно завинтили кран и не перекрыли воду, то все соседи вашего дома тоже смогут насладиться горячей ванной. Поэтому лучше лишний раз проверить, насколько плотно закрыт кран, а также перекрыто ли водоснабжение.

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

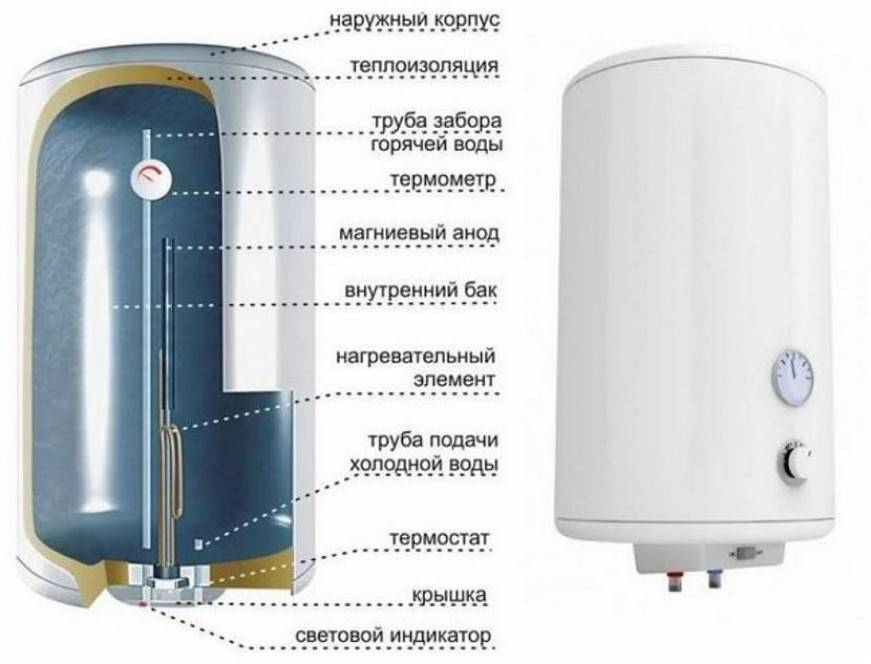

Конструкция накопительного водонагревателяИсточник

К преимуществам установки бойлера такого типа относятся:

1. Отсутствие необходимости в мощном источнике питания.
2. Постепенный нагрев воды.
3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

• на гигиенические потребности – 20 л;
• для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

• семья из двух человек – 50-80 л;
• 3 человека – 80-100 л;
• 4 жильца – 100-120 л;
• 5 членов семьи – 120-150 л.

Таблица потребления водыИсточник

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

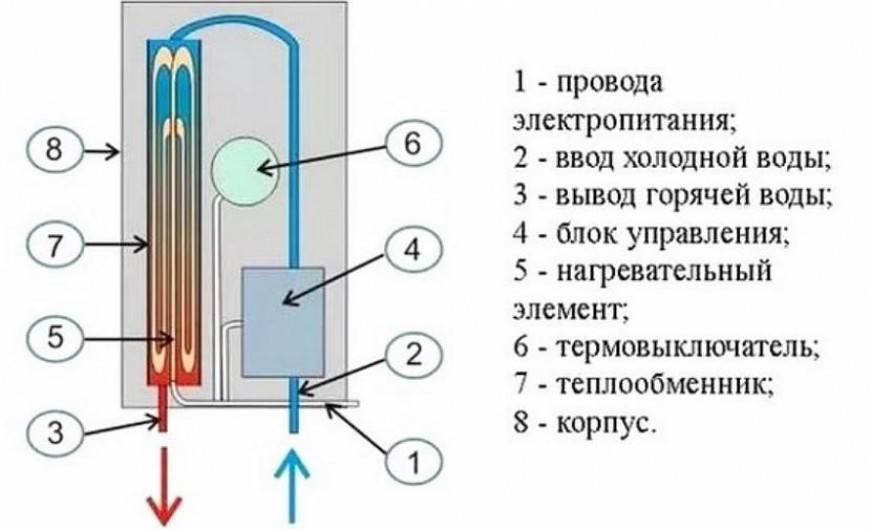

Конструкция проточного водонагревателяИсточник

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.

Измерение активной мощности в цепях трёхфазного тока

При
измерении мощности трёхфазного тока
применяют различные
схемы включения ваттметров в зависимости
от:

системы проводки
(трёх- или четырёхпроводная);

нагрузки (равномерная
или неравномерная);

схемы соединения
нагрузки (звезда или треугольник).

а)
измерение мощности при симметричной
нагрузки; система проводки
трех- или четырехпроводная:

Рисунок
9
Рисунок10

В этом
случае мощность всей цепи можно измерить
одним ваттметром (рисунки 9,10), который
покажет мощность одной фазы Р=3P ф =3U ф I ф соsφ

б) при несимметричной
нагрузке мощность трёхфазного потребителя
можно измерить тремя ваттметрами:

Рисунок 11

Общая мощность
потребителя равна:

в) измерение
мощности методом двух ваттметров:

Рисунок 12

Применяется в 3-х
проводных системах трехфазного тока
при симметричной и несимметричной
нагрузках и любом способе соединения
потребителей. При этом токовые обмотки
ваттметров включаются в фазы А и В
(например), а параллельные на линейные
напряжения U АС
и U ВС
(или А и С 
U АВ
и U СА),
(рис. 12).

Общая мощность
P=P 1 +P 2
.

Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.

Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:

• Потребляемая мощность;
• Размеры и форма;
• Наличие встроенного терморегулятора;
• Наличие защиты от коррозии.

Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.

Уход и особенности обслуживания

Периодически необходимо чистить ТЭН от накипи Чтобы эксплуатация обогревателя была беспроблемной, нужно выполнять следующие правила:

• Проводить своевременный уход и обслуживание. Модели являются нетребовательными, поэтому их достаточно протирать от пыли и загрязнений губкой без моющих средств.
• Изучить условия эксплуатации и соблюдать их.

Выполняя инструкции от изготовителя, можно уберечь устройство от выхода из строя.

Отдельные оборудования устанавливаются, запускаются и обслуживаются только специалистом. Мастер выполняет все эти работы и ставит отметку в гарантийном талоне. В ином случае пользователь не получит гарантийное обслуживание и ремонт.
