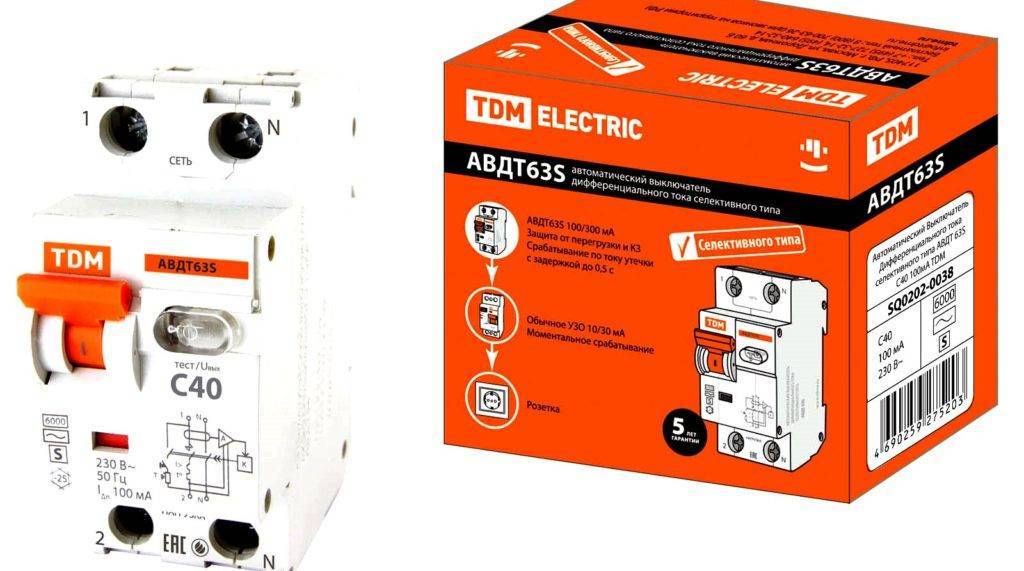

Как правильно подобрать дифференциальный автомат для квартиры и дома

Какие действуют тарифы для сельской местности и для города?

В значительной степени тарифы на электроэнергию зависят от местности, в которой потребитель проживает (город либо сельская местность). Так, тариф в сельской местности будет на 30% дешевле, чем в городской черте.

Этот момент имеет свои нюансы, а именно: действие сниженного (льготного) тарифа применяется лишь в населенных пунктах сельских. Тогда как в случае, когда поселок, как дачный, так и коттеджный (к примеру: ДНТ, СНТ и пр.) статуса сельского муниципального образования не имеет(не находится в черте сельского населенного пункта), то жителям придется платить за электричество по тарифам, предусмотренным для города. Это же правило в полной мере относится и к ПГТ (поселкам городского типа). Хоть уровень жизни в них, впрочем, как и их благоустройство не имеет существенных отличий от деревень и сел, но жители таких ПГТ должны платить за потребленное электричество по тарифам, предусмотренным для города.

В дополнение к вышеизложенной информации предлагаем читателям посмотреть видео, которое подскажет, как именно рассчитать стоимость 1 кВт электроэнергии и из чего складывается эта сумма.

В заключение следует отметить, что оплачивать счета за электроэнергию следует в установленный срок и по тарифам, которые предусмотрены в конкретном регионе. Лишь в этом случае никаких проблем с контролирующими органами у абонентов возникать не будет.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Технические особенности подбора УЗО

Техническая сторона подбора заключается в следующем:

  1. Выбирать аппарат необходимо с возможностью размыкания всех фаз и нулевого провода. Это обезопасит от возможных осложнений.
  2. Не допускать электрического контакта рабочего «нуля» включенного через аппарат с защитным «нулем».
  3. Желательно выбирать аппарат защиты с учетом 30% запаса по номинальному току нагрузки.
  4. Некоторые аппараты не допускают применение алюминиевых проводов.

До начала работ по монтажу приборов необходимо провести тщательную ревизию существующей проводки, заменить участки, которые не соответствуют по утечкам техническим требованиям.

Когда рационально выбирать дифференциальный автомат?

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности

Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Маркировка и характеристики автоматических выключателей.

ВА63 — тип и серия автоматического выключателя

Номинальный ток — максимальный ток электрической сети при котором автоматический выключатель способен длительно работать без аварийного отключения цепи.

Стандартные значения номинальных токов автоматических выключателей: 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 35; 40; 50; 63; 80; 100; 125; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300, Ампер.

Номинальное напряжение — максимальное напряжение сети на которое рассчитан автоматический выключатель.

ПКС — предельная отключающая способность автоматического выключателя. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный автоматический выключатель сохранив при этом свою работоспособность.

В нашем случае ПКС указан 4500 А (Ампер), это значит что при токе короткого замыкания (к.з.) меньшем, либо равном 4500 А автоматический выключатель способен разомкнуть электрическую и остаться в исправном состоянии, в случае если ток к.з. превысит данную цифру возникает возможность оплавления подвижных контактов автомата и их привариванию друг к другу.

Характеристика срабатывания — определяет диапазон срабатывания электромагнитного расцепителя автоматического выключателя.

Например в нашем случае представлен автомат с характеристикой «C» его диапазон срабатывания от 5·Iн до 10·Iн включительно. (Iн— номинальный ток автомата), т.е. от 5*32=160А до 10*32+320, это значит что наш автомат обеспечит мгновенное отключение цепи уже при токах 160 — 320 А.

Примечание:

  • Стандартными характеристиками срабатывания (предусмотренными ГОСТ Р 50345-2010) являются характеристики «B», «C» и «D»;
  • Область применения указана в таблице согласно установившейся практике, однако она может быть иной в зависимости от индивидуальных параметров конкретных электрических сетей.

Чем обусловлена популярность моделей китайских дифавтоматов

Стоит отметить, что практически вся продукция европейской сборки отличается высокими показателями качества и надежности. Внутренний функционал практически не имеет отличий. Основные критерии выбора для современного покупателя:

  1. Возможность заказать продукцию онлайн. Подобное решение отнюдь не связано с отсутствием желания человека ходить по магазинам. На сайте производителей можно приобрести качественный продукт по приемлемой стоимости, которая указывается без каких-либо наценок. А это уже ощутимая выгода.
  2. Клеммы. Они бывают нескольких видов и, конечно же, лучше, чтобы в доме имелись запасные, которые понадобятся при ремонте. Их можно приобрести непосредственно у производителя.
  3. Форма корпуса. Может случиться, что устройство будет установлено на видном месте. В этом случае внешний вид адаптера будет играть немаловажную роль.
  4. Цветовая палитра верхнего слоя защитного покрытия также может существенно отличаться у различных моделей.

Потребитель может запросто потеряться среди всевозможных видов и многочисленных новинок. На помощь придут советы специалистов и личные предпочтения. Зачастую электрики советуют те модели, с которыми привыкли работать. Это говорит о том, что в случае необходимости к ним можно будет обратиться в будущем. К тому же европейские аналоги зачастую дороже китайских аналогов на 25-50$.

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Значение тока при выборе сечения кабеля

Соответствие тока сечению жил кабеля можно проверить по таблице

Сводные характеристики для однофазного автомата:

  • сила 17А – показатель мощности до 3,0 кВт – ток 1,6 – сечение 2,4;
  • 26А – до 5,0 – 25,0 – 2,6;
  • 33А – 5,9 – 32,0 – 4,1;
  • 42А – 7,4 – 40,0 – 6,2;
  • 51А – 9,2– 48,4 – 9,8;
  • 64А – 12,1 – 62,0 – 16,2;
  • 81А – 14,4 – 79,0 – 25,4;
  • 101А – 18,3 – 97,0 – 35,2;
  • 127А – 22,4 – 120,0 – 50,2;
  • 165А – 30,0 – 154,0 – 70,1;
  • 202А – 35,4 – 185,0 – 79,2;
  • 255А – 45,7 – 240,0 – 120,0;
  • 310А – 55,4 – 296,0 – 186,2.

Можно также воспользоваться специальным графиком, по которому определяется номинальный ток автомата в зависимости от мощности нагрузки.

Нужное сечение кабеля подбирается исходя из суммарной мощности тока, проходящего через провод, рассчитать её поможет формула, схема расчета такова:

где сила тока = суммарный показатель мощности разделён на напряжение в цепи. В большинстве случаев электрики используют именно эту формулу.

Более точная формула расчета мощности P=I*U*cos φ, где φ – угол между векторами тока, проходящего через автомат, и напряжения (не стоит забывать, что они могут быть переменными). Но поскольку в бытовых устройствах, работающих от однофазной сети, сдвига фазы между током и напряжением практически нет, то применяют упрощенную формулу мощности.

Если сеть трехфазная, то может наблюдаться существенный сдвиг фаз. В этом случае при расчетах мощность уменьшается, а получившийся ток надо делить на 3.

Так, для прибора мощность 6,5 кВт:

На электроприборах часто делают маркировку или прикрепляют табличку, с указанием этого параметра и значения мощности. Это позволяет быстро произвести расчеты. В трехфазной сети для нагрузки большой мощности применяют автоматы типа D.

Теперь опредилемся,как выбрать сечения кабеля для электропроводки

По приведенным выше формулам можно рассчитать мощность электросети и значение рабочего тока в сети. Остаяется по полученным значениям выбрать сечение электрического кабеля, который можно использовать для рассчитываемой проводки в квартире.

Это совсем просто. В настольной книги электрика, ПУЭ-правила устройства электрустановок, все сделано за нас. По таблице ниже ищете значение расчитаного тока нагрузки или расчетную мощность сети и выбираете сечение электрического кабеля.Таблица приводится для медных жил кабелей или проще, медного кабеля ,потому что использование аллюминевых кабелей в электропроводке жилых помещений запрещено.(читайте ПУЭ изд.7)

Проложенные открыто
Сечение жил кабеля Медные жилы
мм2 Ток нагрузки Мощн.кВт
А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8
2,5 30 6,6 11
4 41 9 15
5 50 11 19
10 80 17 30
16 100 22 38
25 140 30 53
35 170 37 64
Проложенные в трубе
Сечение жил кабеля Медные жилы
мм2 Ток накрузки Мощн.кВт
А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2
2,5 21 4,6 7,9
4 27 5,9 10
5 34 7,4 12
10 50 11 19
16 80 17 30
25 100 22 38
35 135 29 51

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

  • ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
  • Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
  • Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.

  • General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
  • Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
  • Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

  • КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
  • IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
  • Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
  • DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Надежность

Считается, что промсерия более надежна, чем бытовая и эти автоматы реже выходят из строя, якобы по причине более качественной сборки и контроля.

Но если вы не просто будете читать отзывы в интернете, а реально поинтересуетесь в магазинах, сколько рекламаций было от тех же ABB Basic или Schneider Easy 9 (made in Chine между прочим), вы слегка удивитесь.

В подавляющем большинстве магазинов возвратов по гарантии вообще нет, а там, где они присутствуют – это единичные случаи на тысячи проданных экземпляров.

Кстати, и в промсерии тоже случаются выходы из строя и связаны они в первую очередь как раз с их доп.функциями. Например, у той же S серии от ABB, зачастую винты в двойных клеммах идут не по резьбе или срываются.

Хотя в большинстве случае это объясняется отсутствием у электриков нормальных отверток с регулировкой крутящего момента.

Либо неправильным подбором формы жала отвертки.

У бытовой серии и у промки шлицы винтов также могут отличаться.

У некоторых моделей возникают проблемы с элементами для подключения доп.устройств. В принципе все логично, чем больше деталей в механизме, тем чаще он будет ломаться.

Это правило стабильно работает испокон веков. Неужели получается, что в плане надежности вообще нет разницы? Не совсем так.

Например, у Шнайдера есть более дорогие автоматы Acti 9 и дешевые Easy 9. Так вот, у бюджетника Easy 9 окно срабатывания (при тепловом перегреве) более широкое, а у Acti 9 выдержано гораздо точнее.

Даже конструкция теплушки немного отличается.

Эти затраты и временные рамки на доведение порогов срабатывания под идеальные значения, в конечном итоге и образуют другую ценовую категорию.

Где-то эти миллисекунды может и сыграют свою роль, но в домашних условиях какая вам разница?

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно

Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке

Как расшифровать маркировку на автоматическом выключателе:

  • Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
  • Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
  • Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО)

Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Описание параметра «Предельная наибольшая отключающая способность, Icu (ГОСТ Р 50030.2)»

Номинальная наибольшая отключающая способность (Icn) определяет отключающую способность автоматического выключателя во время короткого замыкания (в амперах или килоамперах) при возможном доступе к устройству необученного персонала (бытовое применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50345-2010

Номинальная предельная наибольшая отключающая способность (Icu) определяет отключающую способность автоматического выключателя во время короткого замыкания (в килоамперах) при возможном доступе к устройству обученных и квалифицированных лиц (промышленное применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50030.2-2010

Согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

Номинальная наибольшая отключающая способность (Icn) — это значение предельной наибольшей отключающей способности, указанное для выключателя изготовителем.

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой предписанные условия, соответствующие указанному циклу испытаний, не предусматривают способности выключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.

Выключатель с указанной номинальной наибольшей отключающей способностью (Icn) имеет соответствующую ей рабочую наибольшую отключающую способность (Ics).

Соотношение между рабочей (Ics) и номинальной (Icn) наибольшими отключающими способностями (коэффициент К)

Icn,AК
до 6000 включительно1,00
св. 6000 до 10000 включительно0,751)
св. 100000,52)
1)Минимальное значение Ics = 6000 А 2)Минимальное значение Ics = 7500 А.

Согласно ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006)

Номинальная предельная наибольшая отключающая способность (Icu) — это значение предельной наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах (действующее значение периодической составляющей в случае переменного тока).

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой согласно предписанным условиям в соответствии с установленным циклом испытаний не предполагают способности данного выключателя длительно проводить свой номинальный ток.

Номинальная рабочая наибольшая отключающая способность (Ics) — это значение рабочей наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах, соответствующее одному из определенных процентных значений номинальной предельной наибольшей отключающей способности согласно таблице (см.ниже), округленному до ближайшего целого числа. Она может быть выражена в процентах от Icu (например, Ics = 25 % Icu). С другой стороны, когда номинальная рабочая наибольшая отключающая способность равна номинальному кратковременно выдерживаемому току, она может быть задана значением в килоамперах при условии, что она не ниже минимума по таблице (см.ниже). Если Icu превышает 200 кА для категории применения А или 100 кА для категории применения В, изготовитель может указать значение Ics, равное 50 кА.

Таблица — стандартные соотношения между Ics и Icu в процентах от Icu

Категория применения АКатегория применения B
20%
50%50%
75%75%
100%100%
