Для чего нужен стабилизатор напряжения для сплит-системы и как его выбрать

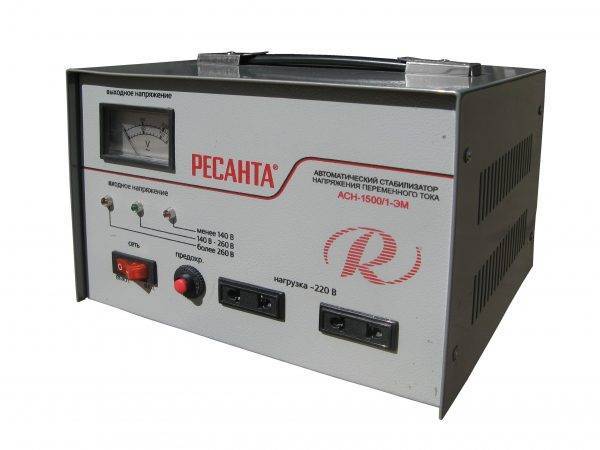

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод – это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

  • плавная регулировка по принципу реостата
  • хорошая точность регулирования
  • не искажает синусоиду
  • способны выдерживать кратковременную перегрузку

Есть и минусы:

  • за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
  • так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
  • применяются в основном в сетях, где не происходит резких скачков напряжения
  • не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание – чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как “белка в колесе”. Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

В каком случае необходим стабилизатор?

Необходимость применения стабилизатора для офисной техники и электроники зависит от требований к параметрам питающей сети самой техники. Если вы пользуетесь ноутбуком, прочтите на его зарядном устройстве, на какой диапазон сетевых напряжений он рассчитан. Если этот диапазон достаточно широк, например, 110-260 В, стабилизатор вашему ноутбуку точно не нужен (сложно представить себе такую сеть, где напряжение выходило бы за эти пределы).

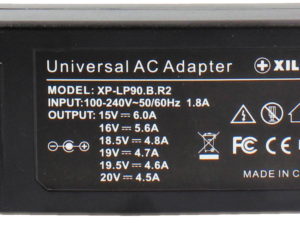

У настольного компьютера импульсный блок питания может отказать при падении напряжения в сети ниже 170 В (опять же, проверьте надписи на шильдиках). Если оно не опускается ниже этого значения, стабилизатор напряжения для ПК не нужен. Если же такая вероятность есть, стабилизатор не помешает. Но даже при напряжении в сети 170-180 В блок питания компьютера работает с перегрузкой по току, что сокращает срок его работы; и хотя производитель иногда гарантирует работу блока питания при сетевых напряжениях 100-245 В, целиком полагаться на эти гарантии я бы не стал.

Требования к качеству питания лазерных принтеров обычно строже – указывается диапазон напряжений сети порядка 189-264 В. И даже если блок питания принтера выдержит скачок напряжения, при сбое в печати вы потеряете стоимость расходных материалов на испорченную копию. Не говоря уже о том, что придется выковыривать из принтера зажеванную бумагу. Вообще, это касается не только принтеров, но и некоторых роутеров (про холодильники с кондиционерами уж вообще молчу). Такой чувствительной технике, безусловно, не помешает простенький стабилизатор напряжения для офиса.

Общий вывод таков: из всей компьютерной техники в источнике бесперебойного питания или стабилизаторе не нуждается только ноутбук. Блок питания ноутбука способен работать в широком диапазоне питающих напряжений, а в случае чего ноут все равно продолжит работу от встроенного аккумулятора.

Таким образом, ноутбук защиты не требует. Воткнул в розетку и пользуйся. Совсем другая ситуация с остальной офисной техникой. Если напряжение в розетке сильно падает в часы пик, стабилизатор напряжения для электроники просто жизненно необходим. Для домашнего компьютера отлично подойдет любой стабилизатор из этой статьи. Хотя, я бы все-таки порекомендовал купить простенький «бесперебойник».

Расчёт мощности стабилизатора

При покупке оборудования необходимо особое внимание уделить его мощности. Сперва требуется точно узнать, какой показатель указан в паспорте

У котлов есть несколько значений:

  1. Тепловая мощность, которая варьируется от 6000 до 24000 кВт.
  2. Потребляемая мощность – 100-200 Вт или 0,1-0,2 кВт.

Вольт-амперы (ВА) указывают на необходимую мощность стабилизатора. Параметр не похож на Вт или кВт тем, что указывает на полную мощность. Другие же – исключительно полезную. Это означает, что если на приборе указана мощность в 500 ВА, то конечный показатель будет составлять 350 Вт

Важно отметить, что мощность аппарата должна превышать данные самого теплового генератора, но и подключенного оборудования. Речь идет в первую очередь о циркуляционном насосе, у него собственные параметры

Чтобы подобрать для личного пользования качественный защитный механизм придется учитывать возрастающие пусковые токи. При этом сам стабилизатор обязательно должен иметь своеобразный запас мощности, что превышает показатели всех приборов на 30%.

Формула расчёта:

(Мощность выбранного и установленного в доме котла в Вт + мощность насоса Вт * 3) * 1,3 = конечная мощность стабилизатора в ВА. К примеру, если у котла мощность – 150 Вт, у насоса – 70 Вт, то получается следующая формула:(150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но нельзя забывать про просадки тока. Если начнется падение входного напряжения, то и указанные показатели стабилизатора тоже снизятся. Если в розетке 170 В, то работоспособность упадет примерно на 80% от номинала. Поэтому мощность, что указана паспорте, нужно умножить на процентное падение и поделить на 100. Только в этом случае можно получить оптимальные показатели мощности.

ТОП-3 лучших моделей

Сегодня можно выделить три самых востребованных изделия, которые качественно выполняют свою целевую функцию.

LG-2500

Это наиболее дорогостоящий вариант, которые предоставляет показатель мощности в пределах 2,5 киловатт. Такой параметр позволяет обслуживать холодильник, бойлер, утюг, стиральную машину.
Атлант (СНВТ-1500)
Подходящий аппарат для стабилизации напряжения для холодильных агрегатов – марка Атлант, модель Энергия

Атлант (СНВТ-1500)

СНВТ-1500

Ее стоимость составляет 5000 рублей. Прибор характеризуется небольшими габаритами, что позволяет его с легкостью переносить. Мощность на выходе получается в пределах 1 киловатт. Это однофазный тип, который рассчитан на 100-280 вольт.

СНВТ-1500

Voltron PCH-1500

Voltron PCH-1500

Окончательное решение в выборе той или иной модели лучше принимать после ознакомления с нашей статьей и основываясь на реальных отзывах владельцев. Вам потребуются знания для того, чтоб подобрать корректный прибор, который защитит любое устройство от скачков электроэнергии.

Лучше один раз заплатить больше, чем впоследствии заниматься ремонтом или покупкой нового холодильника.

Подводя итоги всему вышесказанному, хочется напомнить, что сертифицированное изделие от проверенного изготовителя убережет от возможных проблем и ремонта техники. Лучше один раз заплатить больше, чем впоследствии заниматься ремонтом или покупкой нового холодильника.

Рейтинг инверторных кондиционеров

Системы инверторного типа отличаются повышенной ценой, эффективностью и сроком эксплуатации. Во внутренней блок устанавливают плазменный фильтр. Также есть большое количество дополнительных опций, которые делают процесс эксплуатации намного проще. В большинстве случаев имеется функция самодиагностики, позволяющая быстро понять, почему кондиционер не хочет работать на полную мощность или не включается. Медики утверждают, что именно инверторные сплит-системы наиболее безопасны для здоровья человека.

Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG

Решая, кондиционер какой фирмы лучше выбрать для квартиры, стоит задуматься над этим. Правда, если есть реальная возможность потратить круглую сумму, потому что цена у этого японца довольно высокая. Это связано с наличием инверторного двигателя, который обладает повышенной мощностью и сроком эксплуатации. Полезная площадь действия 25 кв. метров.есть система стерилизации, поэтому этот прибор нередко устанавливают в дошкольных учреждениях и в больницах. Агрегат легко управляется пультом ДУ.

Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG

Характеристики:

  • площадь 25 кв.м;
  • компрессор Mitsubishi;
  • охлаждающий элемент R 32;
  • мощность 3 200 Вт;
  • есть Wi-Fi; защита от пыли и грязи;
  • есть датчик температуры, система Plasma Quad plus для стерилизации воздуха, гибридное покрытие Dual Barrier Coating;
  • энергопотребление A+++.

Плюсы

  • антибактериальное покрытие;
  • отличная эффективность;
  • превосходная сборка;
  • рекомендован для больниц и детских учреждений;
  • много дополнительных функций;
  • интуитивно понятный интерфейс.

Минусы

высокая цена.

Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG

Electrolux EACS/I-09HM/N3_15Y

Этот инверторный кондиционер по соотношению цена качество входит во многие рейтинги. Прибор компактный и эффективный. Он работает в помещениях до 32 кв. метра. Дизайн лаконичный, что позволяет ем вписаться почти в любой интерьер. Пользователь сам может регулировать силу и направление воздуха. Поддерживается режим обогрева помещения. С помощью таймера можно установить, когда кондиционеру нужно выключиться. Производитель предлагает много полезных функций, делающих работу с климатической техникой удобнее. Также он позаботился о высоком классе энергоэффективности.

Electrolux EACS/I-09HM/N3_15Y

Характеристики:

  • площадь 32 кв.м;
  • режимы охлаждения, осушения, ночной, турбо, авторестарт и автоочистка;
  • охлаждающий элемент R 410a;
  • мощность 3 250 Вт;
  • автоматическое распределение потоков;
  • таймер, индикация заданной температуры.

Плюсы

  • приятный внешний вид;
  • высокая эффективность;
  • много функций;
  • демократичная цена;
  • удобный пульт.

Минусы

есть функции, которые не особо нужны, но влияют на стоимость.

Electrolux EACS/I-09HM/N3_15Y

Panasonic CS/CU-BE25TKE

Компания Panasonic входит в топ фирм кондиционеров. Это типовая модель инверторного типа, которая оснащена мощным мотором повышенной производительности. Внешний вид стильный, корпус белого цвета. Производитель установил хорошие фильтры, способствующие быстрому очищению воздуха от внешних твердых частиц. Пульт ДУ удобный, в нем несложно разобраться. Есть турборежим, остановка может осушить воздух, а также обладает функцией самодиагностики.

Panasonic CS/CU-BE25TKE

Характеристики:

  • площадь 25 кв.м;
  • охлаждающий элемент R 410a;
  • мощность 3 150 Вт;
  • энергоэффективность A+;
  • таймер, индикация заданной температуры, турборежим и мягкое осушение воздуха.

Плюсы

  • тихий;
  • есть самодиагностика;
  • приемлемая цена;
  • высокая эффективность;
  • легко ухаживать.

Минусы

  • на корпусе нет дисплея;
  • нет автоматического распределения воздушных потоков.

LG P12SP

Компания LG не раз входила в рейтинг производителей кондиционеров по качеству и надежности. Эта сплит-система подойдет для помещений до 35 кв. метров. Производитель предлагает несколько режимов работы и широкий ассортимент дополнительных функций. Но тут нет экзотических, которые используются для увеличения стоимости прибора. Напротив, только самое необходимое. Это позволяет поддерживать стоимость на демократичном уровне. Уровень шума низкий, поэтому можно смело включать кондиционер на ночь.

LG P12SP

Характеристики:

  • площадь 35 кв.м;
  • охлаждающий элемент R 410a;
  • мощность 3 520 Вт;
  • энергоэффективность A;
  • защита от высокого напряжения и коррозии;
  • таймер, самодиагностика, турборежим.

Плюсы

  • компактный;
  • превосходная сборка;
  • демократичная цена;
  • многофункционален;
  • не потребляет много энергии.

Минусы

  • немного сложное управление;
  • невозможно с пульта направить воздух по горизонтали, только по вертикали.

LG P12SP

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Резюме

По статистике, большим спросом сегодня пользуются стабилизаторы напряжения для холодильников LG, Samsung, Bosch, Siemens, Pozis. И если приборы советского типа работали без дополнительной защиты много лет, то современные агрегаты, «напичканные» электроникой, нуждаются в дополнительных системах безопасности. Особенно это относится к моделям с No Frost

Неважно, для прибора какой фирмы приобретается защитное устройство. Как показывают многочисленные отзывы, какой лучше стабилизатор напряжения для холодильника, каждый пользователь решает для себя сам

Выбор должен состоять из индивидуальных особенностей сети и технических параметров прибора, который планируется подключать через ИБП.

По отзывам пользователей, для холодильников с капельной системой разморозки и механическим регулятором температуры вполне подойдут бюджетные варианты мощностью до 2 кВт. Устройства с автоматической разморозкой и электронной регулировкой нуждаются в стабилизаторе с повышенной чувствительностью, диапазон скачков — от 180 до 250 В.

Мощность

Мощность стабилизатора надо выбирать с запасом в 20-30%. С сетевыми устройствами все ясно, а вот с магистральными придется применить нехитрый расчет:

  • надо посчитать суммарную мощность всех приборов и предметов освещения, учитывая активную и реактивную нагрузку;
  • активная нагрузка характерна для приборов, которые преобразуют электроэнергию в тепло или свет (лампочка, обогреватель, утюг и т.д.). Единица измерения – кВт;
  • реактивная нагрузка характерна для приборов с электродвигателями и конденсаторными батареями. Полная мощность их состоит из активной и реактивной частей, измеряется в кВА. Чтобы рассчитать потребляемую мощность, необходимо активную мощность разделить на cos(φ), оба параметра должны быть указаны на приборе. Если он не указан, то берут среднее значение – 0,7;
  • суммарная мощность высчитывается по формуле, приведенной ниже, где Р – активная мощность, а Q – реактивная;
  • учитывайте, что есть приборы, пусковой ток которых значительно превышает номинальный.

Выбор типа стабилизатора для кондиционера

Современные кондиционеры способны работать в диапазоне 200–240 В (Точное значение уточняйте на шильдике и в документации).

Соответственно на это напряжение и должен быть рассчитан стабилизатор.

Такой диапазон обеспечивают все современные стабилизаторы, но с разной точностью

  • электромеханические +/-2–4%
  • ступенчатые (релейные, тиристорные) +/- 8–10%
  • инверторные преобразователи до +/- 0,5 %

При этом значение входного напряжения 160–260 В (и шире).

Однако есть один нюанс, стабилизаторы напряжения низкого и среднего ценового диапазона очень часто не имеют защиты от перенапряжения.

То есть, при импульсах высокого напряжения стабилизатор не сможет привести в норму напряжение в силу принципа своей работы, и нагрузка банально «сгорит».

Таким образом при выборе СН нужно уточнять, есть ли защита от перенапряжения.

Либо устанавливать после СН дополнительно реле контроля напряжения, что лучше, так как можно самостоятельно выставить нужные параметры.

Самый лучший вариант — инверторный или как его ещё называют — стабилизатор с двойным преобразованием.

По структуре он такой же как и инверторный кондиционер, но со множеством защит, и при падении напряжения до 160 В его мощность падает всего на 25 %.

Выбор стабилизатора по мощности

Мощность – это основная характеристика стабилизатора, по которой и происходит его выбор. Совершенно понятно, что мощность стабилизатора должна быть немного больше, чем суммарная мощность всех потребителей. Таким образом, перед тем как выбрать стабилизатор напряжения нужно правильно определить суммарную потребляемую мощность приборов, которые предстоит защищать.

Стоит учитывать, что потребляемая мощность подразделяется на активную и реактивную, из которых состоит полная потребляемая мощность прибора. Обычно на приборах указывается активная потребляемая мощность (в ваттах, Вт), но в зависимости от типа нагрузки следует учитывать и реактивную мощность. Таким образом, при расчете мощности стабилизатора нужно учитывать полную потребляемую мощность, которая измеряется в вольт-амперах (ВА).

  • S — полная мощность, ВА;
  • P — активная мощность, Вт;
  • Q — реактивная мощность, ВАр.

Активная нагрузка непосредственно преобразуется в другие виды энергии – световую или тепловую. Примерами устройств с чисто активной нагрузкой могут служить обогреватели, утюги и лампы накаливания. При этом если устройство имеет потребляемую мощность в 1 кВт, то для его защиты достаточно стабилизатора мощностью 1 кВА.

Реактивная нагрузка имеет место в приборах с электродвигателями, а также в различных электронных устройствах. В приборах с вращающимися элементами говорят об индуктивной нагрузке, а в электронике – о емкостной.

На таких приборах кроме потребляемой активной мощности в ваттах обычно указывается еще один параметр – коэффициент cos(φ). С его помощью можно без труда вычислить полную потребляемую мощность.

Для этого активную мощность нужно разделить на cos(φ). К примеру, электродрель с активной мощностью в 700 Вт и cos(φ) равным 0,75 имеет полную потребляемую мощность в 933 ВА. На некоторых приборах коэффициент cos(φ) не указывают. Для примерного расчета его можно брать равным 0,7.

Немаловажно при выборе стабилизатора учитывать то, что у некоторых приборов пусковой ток в несколько раз превышает номинальный. Примером таких устройств могут быть приборы с асинхронными двигателями — холодильники и насосы

Для их нормального функционирования нужен стабилизатор, чья мощность в 2-3 раза превышает потребляемую

Для их нормального функционирования нужен стабилизатор, чья мощность в 2-3 раза превышает потребляемую.

Таблица 1. Приблизительная мощность электроприборов и их коэффициент мощности cos (φ)

 Бытовые электроприборы  Мощность, Вт  cos (φ)
 Электроплита1200 — 60001
 Обогреватель500 — 20001
 Пылесос500 — 20000.9
 Утюг1000 — 20001
 Фен600 — 20001
 Телевизор100 — 4001
 Холодильник150 — 6000.95
 СВЧ-печь700 — 20001
 Электрочайник1500 — 20001
 Лампы накаливания60 — 2501
 Люминисцентные лампы20 — 4000.95
 Бойлер1500 — 20001
 Компьютер350 — 7000.95
 Кофеварка650 — 15001
 Стиральная машина1500 — 25000.9
 Электроинструмент Мощность, Вт cos (φ)
 Электродрель400 — 10000.85
 Болгарка600 — 3000 0.8
 Перфоратор500 — 12000.85
 Компрессор700 — 25000.7
 Электромоторы250 — 30000.7 — 0.8
 Вакуумный насос1000 — 25000.85
 Электросварка (дуговая)1800 — 2500 0.3 — 0.6

Кроме того, сами изготовители настоятельно рекомендуют использовать стабилизаторы с 20-30% запасом мощности.

Точность стабилизации для оптимальной защиты приборов

При выборе стабилизатора следует также учитывать максимально допустимый диапазон перепада напряжения для приборов, которые предстоит защищать.

Если речь идет об защите осветительных приборов, то для них необходимо выбирать стабилизатор с точностью стабилизации напряжения не менее 3%. Именно такая точность обеспечит отсутствие эффекта мерцания освещения даже при достаточно резких скачках напряжения в сети.

Большинство бытовых электроприборов способны нормально работать при колебаниях напряжения в пределах 5-7%.

Как поступить – поставить один стабилизатор на всех потребителей, или на каждый отдельно?

Конечно, в идеале на каждый прибор, который необходимо защитить от скачков напряжения, следует ставит отдельный стабилизатор соответствующей мощности и точности стабилизации.

Однако с точки зрения материальных затрат такой подход не может быть оправданным. Поэтому чаще всего стабилизатор устанавливается на всю совокупность потребителей, и его мощность рассчитывается исходя из суммарной потребляемой мощности. Впрочем, возможен и другой подход.

К примеру, стабилизатором может быть защищен какой-либо один прибор. Кроме того, можно выделить группу электроприборов, защита которых от перепадов напряжения составляет насущную необходимость, и для их питания устанавливается стабилизатор, а остальные, не столь важные и чувствительные к перепадам, остаются без защиты.

Как подобрать модель стабилизатора?

Для определения подходящей по мощности модели необходимо сверить мощностной ряд предлагаемых производителем стабилизаторов с энергопотреблением нагрузки – ближайшее в большую сторону значение в мощностном ряду и будет необходимой мощностью стабилизатора.

Обратите внимание!

Выбор стабилизатора со значением мощности, ближайшим к энергопотреблению нагрузки в меньшую сторону либо снизит заложенный ранее запас по мощности, либо, в худшем случае, приведёт к приобретению стабилизатора с несоответствующими нагрузке выходными параметрами.

Обратите внимание!

Для трехфазного стабилизатора нагрузка на каждую фазу должна составлять не более 1/3 от номинальной. Например, трехфазный стабилизатор с номиналом 6000 ВА запитает трехфазную нагрузку в 4200 ВА (мощность потребляемая от одной фазы составит 1400 ВА), но подключение к отдельной фазе этого стабилизатора нагрузки в 2500 ВА вызовет перегрузку, так как максимально допустимое значение по одной фазе составляет: 6000/3=2000 ВА.

Алгоритм расчёта мощности стабилизатора

При подборе необходимой модели стабилизатора напряжения его неправильно рассчитанная мощность может привести к следующим последствиям:

  • стабилизатор с выходной мощностью, меньшей, чем требуется, будет постоянно отключаться или вообще не запустится, а возможно и выйдет из строя;
  • приобретение устройства с мощностью, намного превышающей требуемое значение, будет бесполезной тратой средств. Прибор в процессе работы будет недозагружен, что снизит его КПД.

Для определения актуальной мощности стабилизатора и правильного выбора подходящей модели рекомендуем придерживаться алгоритма, состоящего из трёх действий:

  1. Выяснить мощность нагрузки.
  2. Прибавить запас к значению мощности, потребляемой нагрузкой.
  3. Подобрать по итоговой величине подходящую модель стабилизатора.

Разберём три указанных пункта и проанализируем наиболее распространённые ошибки, сопутствующие каждому из них.

Необходимость стабилизатора

Не важно, какой холодильник марки, новый или старый, сухой заморозки или капельный – любая холодильная установка питается от электричества, качество подачи которого с каждым годом становится все хуже. Причина этому кроется в перегрузке сети, которая возникает при превышении лимита суммарного напряжения, потребляемого всеми жильцами дома. Если он многоквартирный – перебои с электричеством скорее закономерность, чем случайность

Если он многоквартирный – перебои с электричеством скорее закономерность, чем случайность.

Многие современные модели холодильников имеют встроенные стабилизаторы напряжения, которые, якобы, обезопасят от перепадов напряжения. Но, как показывает практика, этот факт не более чем маркетинговый ход, увеличивающий популярность производителя и продажи товара. Имеющиеся встроенные стабилизаторы в холодильниках не способны обладать такой силой, чтобы справляться с сильными перегрузками сети. Они также могут выходить из строя (при чем пользователь это не заметит), чем подвергают опасности сам холодильник.

Популярные производители

Продаваемые в России стабилизаторы производят в России, Украине, Белоруссии, Китае и Италии.

Российские устройства марок Энергия, Лидер и Штиль. Все выпускают надежные изделия различных типов, одно и трёх фазные, мощностью от 400 до 30000 ВА

Энергия. Выпускает стабилизаторы двух марок Энергия и Прогресс. Это полупроводниковые (тиристорные) и релейные приборы. Можно выбрать модель с широким диапазоном входящего напряжения и температурой окружающей среды.

Лидер. Торговая марка принадлежит «НПП ИНТЕПС». Научно-производственное объединение разрабатывает и производит полупроводниковые стабилизаторы. Характеризуются как надежные и точные приборы, способные работать в тяжелых условиях, в т.ч. при низких температурах.

Штиль. Компания специализируется на выпуске установок электропитания и является одним из лидеров. Производит релейные, тиристорные и самые современные инверторные стабилизаторы. Это точные, бесшумные, с большим диапазоном входящего напряжения приборы. Главными достоинствами инверторных устройств является их надёжность и долговечность.

Украинские стабилизаторы торговой марки Volter. Зарекомендовали себя как надежные и качественные изделия. Компания производит полупроводниковые приборы с бесступенчатой стабилизацией. Благодаря фирменным разработкам приборы очень быстро реагируют на изменения входящего напряжения и подстраиваются к нагрузке. Нижний порог 110 и верхний 330 вольт, делают их незаменимыми в сельской местности. Защищают от перенапряжения даже в режиме Байпас.

Белорусские изделия ЗОРД выпускаются со 100% китайской начинкой. Поэтому, несмотря на хорошие характеристики и белорусскую торговую марку имеет только одно достоинство — небольшую стоимость. Отзывы об этих стабилизаторах спорные.

Китайские стабилизаторы Ресанта. Обладают средними характеристиками. Популярны благодаря небольшой стоимости, доступности и большому выбору.

ORTEA. Итальянская фирма выпускает широкую линейку отличных изделий. Несмотря на южное происхождение они уверенно работают при низких температурах. Это единственный производитель стабилизаторов из Европы. Качество продукции и надёжный сервис компенсируют высокую стоимость.

Практический пример расчета мощности стабилизатора.

Стабилизатор приобретается для одновременной защиты трех однофазных потребителей

Не будем акцентировать внимание на конкретном виде устройств, назовем их просто: потребитель 1, потребитель 2 и потребитель 3

Согласно заводским паспортам:

  • номинальная мощность потребителя 1 – 600 Вт, потребителя 2 – 130 Вт, потребителя 3 – 700 Вт;
  • коэффициент мощности потребителей 1 и 2 – 0,7, потребителя 3 – 0,95.

1. Определение мощности нагрузки.

Пусть потребитель 1 относится к категории оборудования, характеризующегося наличием высоких пусковых токов. При расчёте используем не его номинальную мощность, а максимальную – пусковую, равную, согласно технической документации, – 1800 Вт. Используя формулу (1), переведём мощность каждого потребителя из Вт в ВА:

1800/0,7=2571,4 ВА – для потребителя 1; 130/0,7=185,7 ВА – для потребителя 2; 700/0,95=736,8 ВА – для потребителя 3.

Теперь определим суммарную потребляемую мощность планируемой нагрузки в Вт и ВА:

1800 +130+ 700= 2630 Вт; 2571,4+185,7+736,8=3493,9 ВА.

Дальнейший выбор стабилизатора будем проводить, учитывая, что полная мощность нагрузки на устройство составит 3493,9 ВА, а активная –2630 Вт (обратите внимание на разницу значений в Вт и ВА). 2

Определение запаса мощности

2. Определение запаса мощности.

Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

2630•0,3=789 Вт – запас активной мощности; 34,939•0,3=1048,17 ВА – запас полной мощности.

Следовательно мощность нагрузки с учётом запаса составит:

2630+789=3419 Вт; 3493,9+1048,17= 4542,07 ВА.

3. Выбор модели стабилизатора с необходимой мощностью.

3.1 Однофазный стабилизатор. Выберем подходящий для электропитания вычисленной нагрузки (с учетом запаса) однофазный стабилизатор, используя стандартный мощностной ряд однофазных инверторных стабилизаторов производства ГК «Штиль»:

Мощность стабилизатораМощность стабилизатора
Полная, ВААктивная, ВтПолная, ВААктивная, Вт
35030060005400
55040080007200
1000750100008000
150011251500013500
250020002000016000
35002500

Ближайшая с большей стороны к расчётным значениям мощность – 6000 ВА и 5400 Вт, следовательно, именно такой стабилизатор подходит для подключения потребителя 1, потребителя 2 и потребителя 3.

Если взять модель с мощностью, ближайшей к расчетному значению в меньшую сторону (3500 ВА/ 2500 В), то стабилизатор окажется перегружен, так как выходная активная мощность устройства окажется меньше потребляемой активной мощности нагрузки: 2500 Вт <2630 Вт.

3.2 Трехфазный стабилизатор. Предположим, что потребителя 1, потребителя 2 и потребителя 3 необходимо подключить не к однофазному, а к трехфазному стабилизатору. Стандартный мощностной ряд ГК «Штиль» для подобных устройств следующий:

Мощность стабилизатораМощность стабилизатора
Полная, ВААктивная, ВтПолная, ВААктивная, Вт
600054001500013500
1000080002000016000

Нагрузку со значением полной мощности в 4542,07 ВА и активной – в 3419 Вт, возможно подключить к одной фазе трехфазного стабилизатора с выходной мощностью 15000 ВА/13500 Вт, в котором отдельная фаза выдаст максимально – 5000 ВА/4500 Вт.

Выбрать менее мощную модель стабилизатора позволит распределение нагрузки, то есть подключение каждого потребителя к отдельной фазе. Наибольшая нагрузка будет на фазе, питающей потребитель 1, энергопотребление которого – 1800 Вт/2571,4 ВА.

Рассчитаем необходимый потребителю 1 запас мощности (примем рекомендованное значение запаса в 30%):

1800•0,3=540 Вт – запас активной мощности; 2571,4•0,3=771,4 ВА – запас полной мощности; 1800+540=2340 Вт – активная мощность потребителя 1 с учётом запаса; 2571,4+771,4=3342,8 ВА – полная мощность потребителя 1 с учётом запаса.

Значит, максимально возможная нагрузка на одну фазу стабилизатора, при условии подключения трех потребителей к различным фазам, может составить: 3342,8 ВА/2340 Вт.

Выберем модель стабилизатора с выходной мощностью 10000 ВА/8000 Вт, в которой допустимая нагрузка на одну фазу приблизительно равна 3333 ВА/2666 Вт (в данном случае допустимо выбрать стабилизатор с полной мощностью чуть меньшей, чем расчётная – фактически это снизит запас по мощности для потребителя 1 на 1-2%).

Обратите внимание!

Существуют стабилизаторы топологии «3 в 1», то есть с трехфазным входом и однофазным выходом. Подобная схема позволяет равномерно нагрузить трехфазную сеть при подключении однофазной нагрузки.

Нужен ли стабилизатор напряжения для холодильника


Согласно статистике, причиной №1 выхода из строя холодильников является низкое качество подаваемой электроэнергии. Если сеть не обеспечивает требуемых параметров, возможны поломки электрики и электронных компонентов устройств.

Возможные поломки

От перенапряжения сети перегорают чувствительные электронные компоненты, элементы системы «NoFrost», мотор-компрессор. Не менее опасно пониженное напряжение, от него происходит пробой изоляции или межвитковое замыкание обмоток двигателя. При долговременном воздействии пускового тока в результате полной остановки происходит перегрев с последующим сгоранием обмоток силового агрегата.В случае колебаний напряжения наблюдается биение подвижных частей электродвигателя, возникают ошибки в работе контроллера.

Согласно пункту 4.2.2 действующего ГОСТ 32144-2013 значение напряжения в сети должно находиться в диапазоне 198-242 В. Отклонение параметра от предельных значений нередко приводит к поломке электроприбора.

При переменном напряжении в сети более 242 В с большой долей вероятности выйдет из строя контроллер и чувствительные электронные компоненты холодильного агрегата.

ВЫВОДЫ

Если подытожить получается: если у вас в квартире, доме или на даче, есть проблемы с напряжением, вы замечаете перепады – скачки или падения, проблемы в работе электрооборудования или светильников – ставить стабилизатор напряжения для холодильника просто необходимо.

При этом лучше всего выбрать недорогие однофазные релейные стабилизаторы, мощностью 1500-2000 ВА, либо рассчитывать под конкретную модель холодильника отдельно. Кроме указанной в статье Ресанты, я так же советую присмотрится к модели или QUATTRO ELEMENTI Stabilia 2000, имеющие хорошие отзывы и заслужено выбираемые потребителями.

Выводы

Итак, подведем краткие итоги.

  1. В подавляющем большинстве случаев напряжение сети укладывается в допустимые рамки и стабилизатор не нужен. И с вашей розеткой, наверняка, тоже все в порядке.
  2. Если с напряжением действительно беда, то берем однофазный релейный стабилизатор мощностью 10-15 кВт. В 90% случаев этого будет достаточно. Более точные расчеты можно сделать по приведенной выше методике.
  3. Если вас раздражают громкие щелкающие звуки и моргающий свет в моменты переключения стабилизатора, тогда вместо релейного покупаем электромеханический, у которого плавная регулировка.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
