Выбор лучшего места для камина
Правильно подобранное место для камина
В основном, камины предпочитают ставить у капитальных стен
Очень важно учитывать тот факт, что их нельзя переохлаждать, поэтому старайтесь не выставлять конструкции на сквозняках, в коридоре, около лестниц и в очень маленьких комнатах. А перед проектировкой очага сравните место размещения труб с балками и со стропилами кровли
Еще раз напоминаю вам, что напольное покрытие обязательно должно быть огнеупорным! Поэтому перед тем как построить камин, постарайтесь проконсультироваться со специалистами, которые помогут вам учесть все требования безопасности. Также к камину нельзя близко подставлять мебель – минимальное расстояние от очага до любых предметов интерьера должно составлять от 800 мм.
Пример расстановки мебели
В целом, все камины в соответствии с местом их расположения, можно поделить на такие категории:
- Угловые. Дымоход данного камина отводится в одну из расположенных рядом стен. Прежде чем собирать такой камин, необходимо получить все сведенья по поводу состояния фундамента и прилегающих стен.
- Пристенные. Самый популярный тип каминов, поскольку его очень удобно собирать, и он является наиболее универсальным.
- Встроенные. Лучше всего проектировать на этапе постройки дома, так как основная часть камина скрывается внутри стены.
- Отдельные. Данные камины выступают в роли отдельной площади, которая выступает над уровнем пола.
Самые основные варианты размещения каминов в помещениях
При расчете любого из этих каминов, вам нужно учитывать совокупную площадь комнаты. Приблизительно площадь каминного портала должна составлять около 2% площади комнаты. Но стоит учитывать тот факт, что даже большой камин не сможет справиться с открытыми сквозняками, а маленький – с большой комнатой. Поэтому, отвечая на вопрос – «как делать камины своими руками», прежде всего нужно рассказать про используемые материалы и уже после них, про поэтапный метод постройки.
Место для камина в комнате
Место для камина в доме
Камины кладут отдельно стоящими, встроенными в стену или прилегающими к существующей стене. Камин может быть и угловым. Считается, что угловой вариант надо строить по голландскому типу, но это не так. Угловой камин легко выложить по английскому образцу. Вопрос лишь в том, позволит ли площадь помещения. Массивность угловой конструкции компенсируется тем, что в таком камине можно оборудовать барбекю, а при желании, даже коптильню.
Идеально, если устройство камина планируется еще на этапе проектирования дома, но бывает и так, что желание возвести очаг появляется уже в готовом строении.
В первую очередь, определяемся с местом
Опытные печники советуют не располагать камин топкой к окну, так как это может спровоцировать сильные сквозняки.
Во-вторых, если камин примыкает к стене или выбрана угловая конструкция, важно хорошенько продумать вопрос пожарной безопасности. Хорошо, если стена каменная, а вот с деревянной придется повозиться
Лучше спросить совета у опытных мастеров, ведь в каждом конкретном случае теплоизоляция будет подбираться индивидуально.
Встроенный камин тоже потребует теплоизоляции в местах примыкания. Если перегородка в доме выполнена из негорючих материалов, например из сандвич панелей, достаточно будет доски, обтянутой базальт картоном и прикрепленной к месту пропила.
Вне зависимости от того, каким будет камин, он потребует фундамента.
Помимо отдельного фундамента, камин требует еще и отдельной трубы. Исходя из этого, осталось определить, где семья будет греться у огня долгими зимними вечерами, и можно приступать.
Камины своими руками чертежи и проектирование
Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.
Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.
Схема традиционного камина
Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.
Схема традиционного камина
Фото традиционного камина
Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.
Фото камина в деревенском стиле
Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.
Фото камина отдельностоящего
Или наоборот, для экономии места встроить в стену.
Камин встроенный фото
Порядовка угловая: схемы и фотографии
Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.
Схема углового камина
Фото углового камина
Очаг может иметь открытую или закрытую топку.
Фото углового камина с закрытой топкой
Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

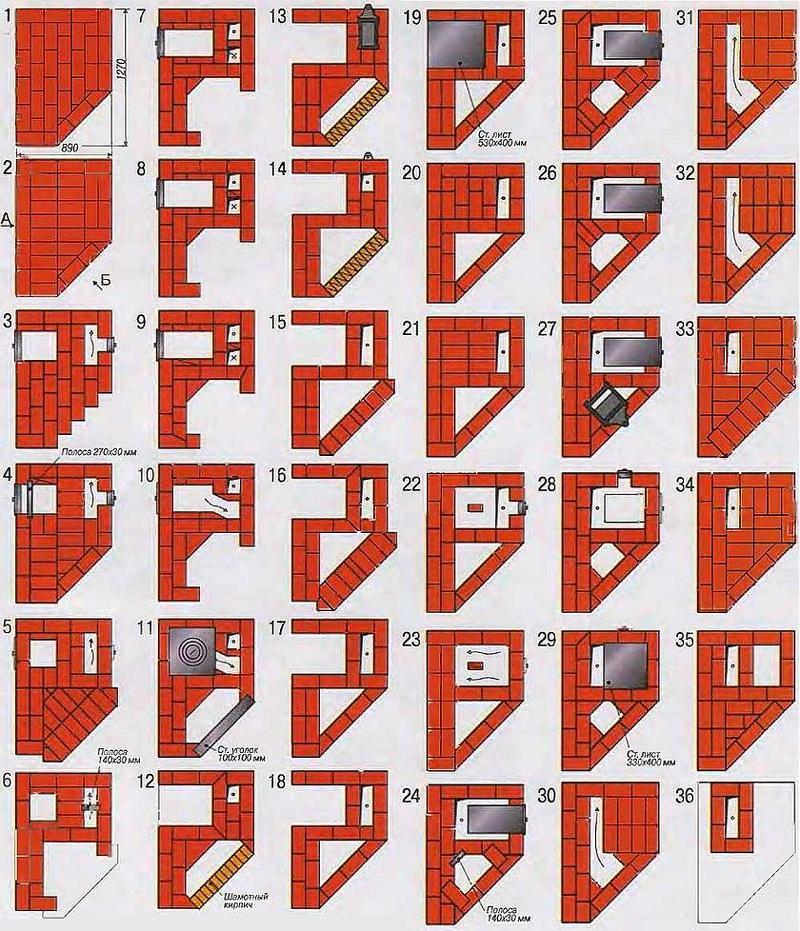

Схема углового печи-камина
Фото углового печи-камина
Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

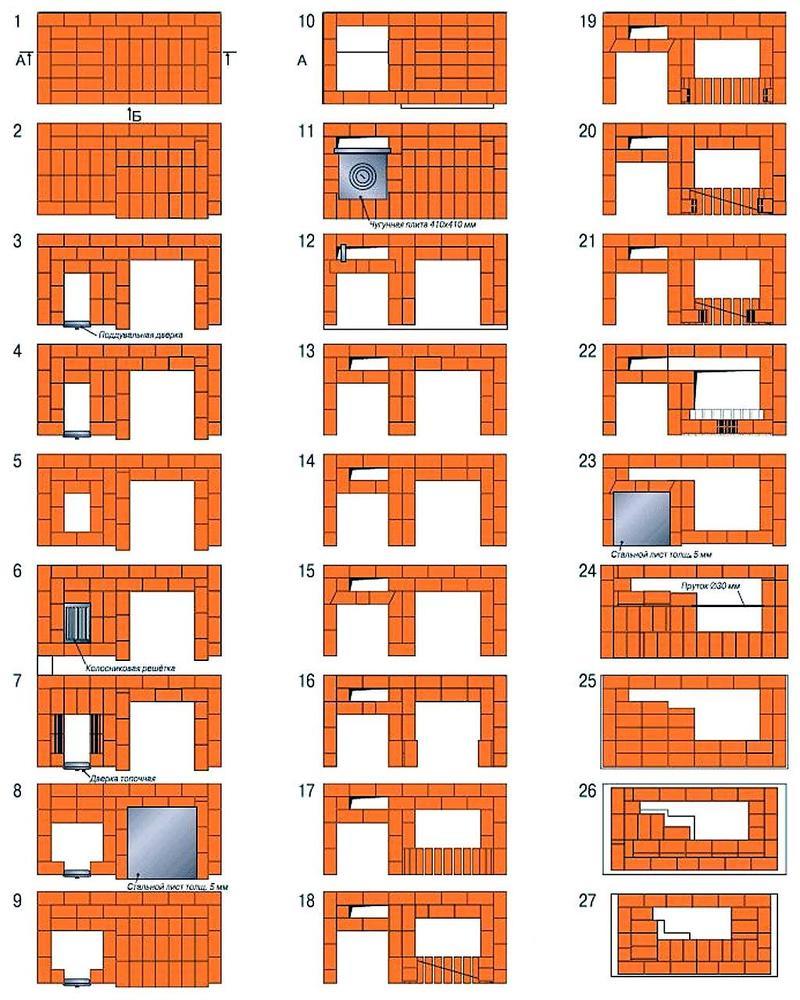

Схема стандартной печи-камина
Садовый очаг
Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.
Схема уличного камина для барбекю
Фото камина-барбекю
С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

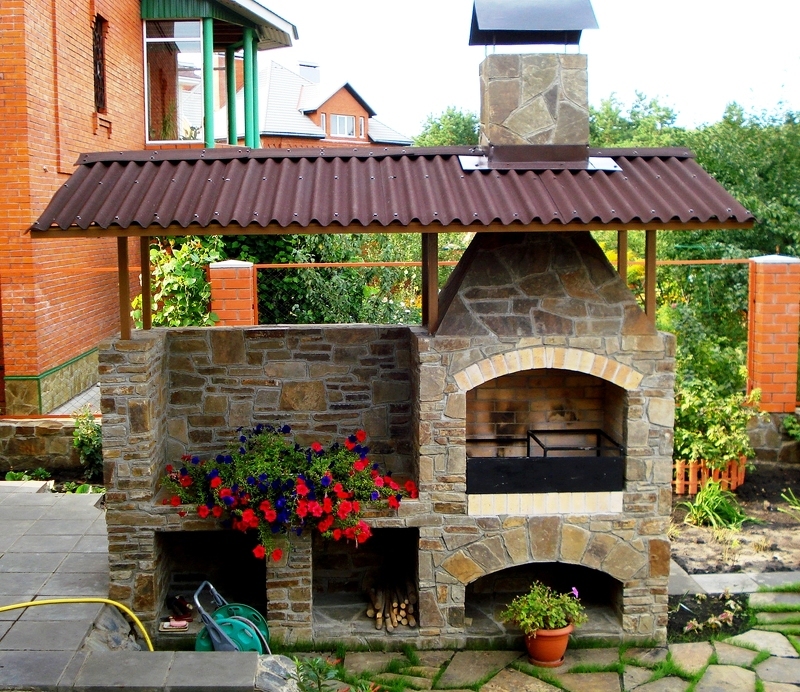

Камин-барбекю с отделкой фото
Виды каминов
Различают три основных вида каминов по способу кладки и внутреннему устройству. Это не имеет ничего общего со стилевым оформлением и декорированием.
Классический, его еще называют английским. Здесь будет рассмотрен принцип кладки именно такого камина. Законы его устройства используются в большинстве других модификаций, просты в понимании для не самых опытных мастеров и допускают массу вариантов эстетического декорирования.

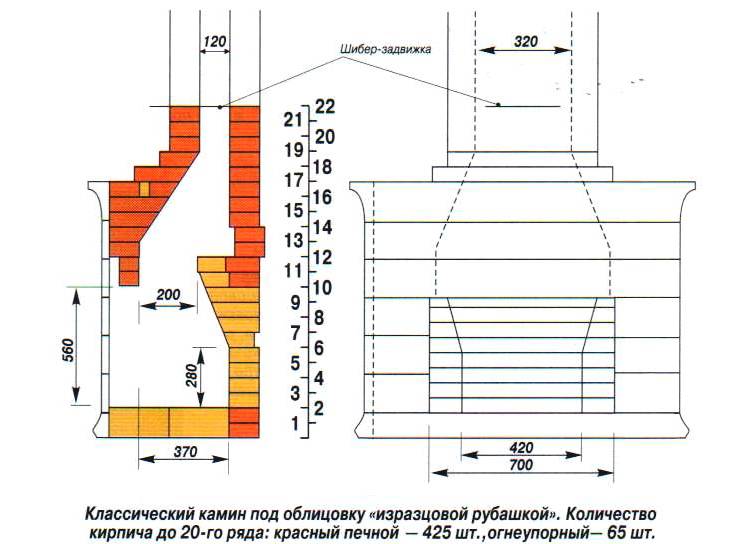

Классический английский камин
Голландский. Да-да, те самые голландские печи, которыми может похвастать дореволюционная застройка обеих столиц нашей родины. Голландская печь чаще выполнена с закрытой топкой, но легко переделывается в открытый камин, не теряя при этом своей теплоэффективности. Внутреннее устройство такой печи довольно сложно, процесс кладки трудоемок, да и пространства она требует много.
Голландский камин
Альпийский, или шведский. Это очаг островного типа, открытый со всех сторон. При всей своей привлекательности, устройство такого камина потребует не только значительных финансовых вложений, но и серьезной бумажной волокиты. Дело в том, что отечественное пожарное законодательство запрещает самостоятельное возведение открытых источников огня в жилых помещениях. К слову сказать, дачный домик жилым помещением не считается, а вот загородный дом для индивидуального пользования считается. СНиП 2.04.05-91 регламентирует устройство отопительно-варочных печей. В нем прописаны запреты на устройство в жилых помещениях отопительных приборов с открытой топкой. Если уж очень хочется альпийский камин, придется тщательно разобраться в законах, а уж потом заниматься его устройством. Альтернативой может стать покупной открытый очаг фабричного производства, работающий на биотопливе. На него никаких разрешений и согласований не требуется, а сертификаты о пожарной безопасности предоставит производитель.
Шведский камин
Схема прямоугольного камина и чертеж
Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов
Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.
Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.
Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.
Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.
Порядовая схема прямоугольного камина 5×2,5 из кирпича
Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.
Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.
Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.
Камин своими руками из металла: особенности
Помимо кирпичной постройки многие предпочитают камины из металла. Они имеют компактные габариты и не требуют установки дорогого фундамента. Несомненным преимуществом металлического камина является то, что он способен обогреть большую площадь при относительно небольших топливных затратах.
Такие камины изготавливаются на основе стали, меди, иногда оцинкованной или черненой жести. Кроме того, металлические элементы тоже отлично выполняют эстетическую функцию, они могут иметь такой вид покрытия:
- матовое или блестяще черное;
- гладкое;
- с рифленым узором;
- с декоративным клеймом;
- с чеканными рисунками и другими особенностями декорирования.
Очаг может быть выполнен из металла как целиком, так и с применением природного камня, кирпича или кафельной плитки.
Преимущества такого очага следующие:
- тепло исходит и распространяется в помещении очень быстро;
- поток воздуха проветривает помещение и предотвращает появление плесени;
- универсальность установки.
Однако есть у данной конструкции и ряд недостатков:
- после прекращения огня печь сразу же становится холодной;
- железный корпус прогревается настолько, что прикасаться к нему небезопасно;
- неравномерное распределение тепла;
- нужно выделять время и место для заготовки дров для камина.
Особенности каминов различных видов
Пляшущие языки пламени, переливы искр притягивают и завораживают взор, а потрескивание дров, потоки тепла расслабляют и успокаивают. Подобный психологический эффект возможен, если сидеть и наслаждаться уютом рядом с камином. Его конструкция предельно простая – открытая печь и вытяжка. Это имеет и обратную сторону – отдача не превышает 25%, остальная энергия уходит на улицу вместе с дымом. По расположению он бывает пристенный и угловой. Не размещают напротив окна – это снижает эффективность, появляются сильные сквозняки.
В типовой конструкции с целью повышения теплоотдачи применяется расширяющаяся к порталу топка. Площадь делают в 100 раз меньше обогреваемой комнаты. Углубление понижает и без того малый КПД, поэтому загородный дом обычно оборудуется широким и почти плоским камином. Длина дымохода 3–5 метров, а отверстие в 10–15 раз меньше размеров камеры сгорания. Такие пропорции обеспечивают эффективное отопление и безопасную работу.
Английский камин отличается особенностями конструкции: у него трапециевидная топка глубиной 0,4–0,5 м и прямая вытяжка. Это позволяет большей части тепла поступать в помещение. Внутренние стенки имеют наклон около 20°, что способствует отражению нагретого воздуха. Дымосборник выполнен в форме пирамиды. Соотношение площади камеры сгорания и выводящей трубы 8:1. Соблюдение этих условий обеспечивает эффективную тягу, равномерный прогрев помещения.

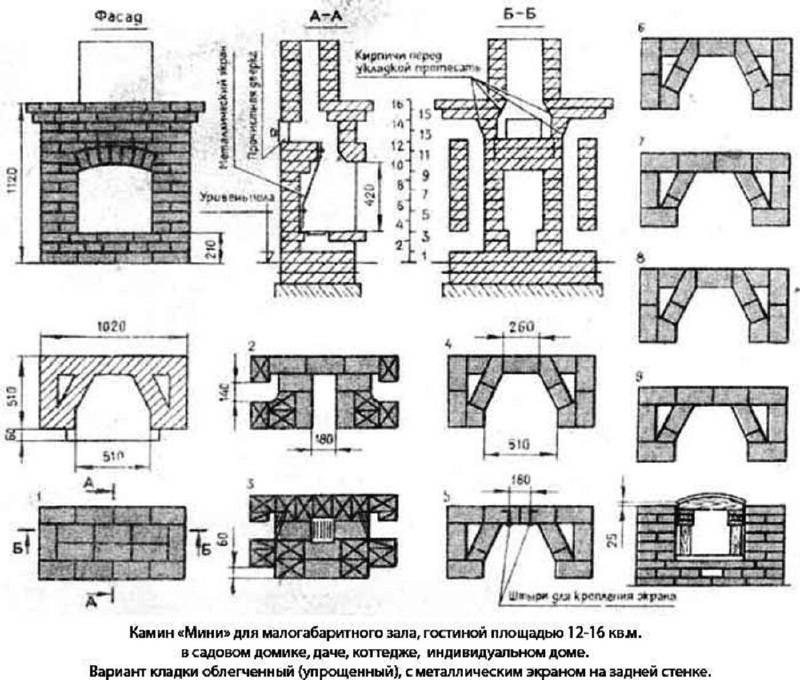

Мини камин требует малого расхода материалов, годится для небольших комнат на даче. Размер топки не превышает 60×40 см, что позволяет обогреть помещение 20 м2 в осенне-зимнее время, но при сильных морозах полноценное отопление проблематично. Без дымохода высота примерно чуть больше метра, ширина – 0,5 м. Его достоинство в простоте конструкции и низкой стоимости – понадобится 220 штук красного кирпича.
Обустраивая интерьер, чтобы избежать сложной системы дымосборника с вытяжкой, устраивают декоративный камин. Он работает с применением газа, электрики или воды для обогрева. Пламя имитируют картинами, лампами, свечами. Натуральное тепло от горящих дров такой вариант не заменит, но выглядит эффектно, обходится дешево, создается быстро.
Улица – удобное место для устройства мангала, который украсит участок, позволит с уютом проводить время. Камин-барбекю имеет поленницу и топку, а также верхний выступ для размещения шампуров с шашлыком или решеток для мяса. На таком приспособлении также готовят блюда в утятнице, кастрюле, на сковороде. Простейший вариант делается гораздо легче, чем в доме – не требуется возводить дымосборник и вытяжную трубу, газ уходит прямо в атмосферу.
Более сложные уличные сооружения могут служить не только для готовки пищи, но и обогревать. Модели выполняют отдельно стоящими или пристенными, когда их пристраивают к беседке или высокому каменному забору. Заранее готовят площадку, где размещают не только камин, но и стол, стулья, другую мебель. Создается островок, который со временем доступен для модернизации, добавления элементов. Устройство на воздухе можно превратить в обогреваемое закрытое помещение.
Подготовительные работы, выбор места
Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.
Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.
Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.
Какие инструменты понадобятся?
Устройства вашего камина из кирпича просто невозможно представить без использования и применения инструмента
Сложившие свой камин из кирпича своими руками прекрасно знают насколько важно обзавестись заранее всем необходимым инструментарием и на что особенно обратить внимание. Итак, помните, что нужно иметь под рукой:
- Рулетки, уровни, отвесы, шнурки, угольники и тому подобное.
- Мастерки.
- Молотки (обычные и резиновые).
- Расшивки, в зависимости от профиля.
- Болгарка, шлив машина с алмазным кругом.
- Абразив, чтобы подравнять и отшлифовать обрезанный кусок.
- Ведра, дрель, специальная миксерная насадка, корыта, сита, лопаты.
- Емкости для замачивания.
Инструмент для кладки
Кладка камина + инструкция и видео
Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.
Кладка кирпичного камина — фото
До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.
Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.
- Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
- выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.
Правила выбора топки
Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.
Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.
Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию
Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки
Устройство камина
Простой кирпичный камин плохо подходит для полноценного отопления дачи или коттеджа. Ведь при сжигании дров КПД составляет лишь 30%. До тех пор, пока горит огонь, в помещении тепло. Но когда он затухает то уже спустя три часа каминная кладка остывает и в комнате снова становится холодно.
Устройство камина состоит из:
- подземного фундамента;
- основания;
- предтопочной площадки;
- портала;
- дымосборника, что находится над камерой сгорания;
- каминного зуба, что предназначен для отбора тепла у разгоряченных газов;
- трубы, отводящей дым;
- задвижек, что регулируют силу тяги.
Наружную часть, если позволяет бюджет, обделывают плиткой.
На заметку!Облицовку плиткой можно и не делать. Натуральная кирпичная кладка выглядит аккуратно и по-домашнему.
Материалы для постройки камина
Огнеупорный кирпич
Наверняка вы уже догадались, что самым популярным материалом для постройки камина является кирпич. Такая популярность вызвана более простым способом кладки кирпичного камина, а также низкой стоимостью самого кирпича.
Для постройки среднестатистического камина, понадобятся такие материалы:
- Глина.
- Цемент.
- Красный кирпич.
- Песок.
- Щебень.
- Бутовый камень.
Отделка камина с использованием бутового камня
Это еще не весь список компонентов, но они являются наиболее необходимыми. Также материалы зависят лишь от ваших финансовых возможностей и от типа камина. Учтите, что кирпич должен быть самого лучшего качества, включая однородную структуру и прямую форму. Лучше всего, если вы при покупке будете проверять каждый кирпич на наличие повреждений.
Желательно отказаться от покупки светлых кирпичей, поскольку кирпич, который не прошел хорошую термообработку, имеет более светлый оттенок, а также неоднородную структуру. Поэтому лучше брать только красные. Их количество же определяется типом и дизайном выбранной конструкции.
Пошаговая выкладка камина
Изучите универсальную инструкцию по выкладке английского камина. Придерживайтесь строго схемы, чтобы не нарушать технологию работы. Если у вас пристенная конструкция, сделайте изоляцию по примыкающей стене из металлического листа или фольги.
Дерево нужно обработать специальным раствором, чтобы оно могло противостоять высокой температуре и огню. Эти же манипуляции следует провести и напольным покрытием.
Перед началом работы следует отсортировать материал, отложив те кирпичи, где есть трещины и сколы. Они пригодятся для формирования основания.
Чтобы удобнее было резать и шлифовать материал, лучше положить его на ровную и чистую поверхность.
Ход работы:
- Сперва выкладывают 1-2 ряда основания. Нужно следить за уровнем и составом, которым скрепляется материал. Он должен хорошо распределяться, но при этом не скатываться с кирпичей;
- Дальше кладут стенки топки. Внутренняя часть должна быть выполнена из огнеупорного материала, а внешняя – из обычного керамического. При этом и связующий состав должен быть разным;
- Затем формирование топки завершают. Нужно положить металлические уголки и пластину. Задняя часть должна быть обрезана таким образом, чтобы сформировался свод;
- Следующие ряды нужны для формирования свода и газового куба. Уже в последнем ряду на этом этапе нужно установить дверцу, чтобы можно было прочищать сажу;
- Дальше идет формирование дымохода. Он должен постепенно идти на сужение. Швы нужно качественно затирать, чтобы не копилась сажа. Последний ряд кладки – это уже дымовая труба. Просвет должен быть узким, всего 1 кирпич. Затем на кладку кладут заслонку;
- Дальше нужно выложить на необходимую высоту трубу. Работы закончены. Осталось только просушить камин в течение 5 дней, а затем приступать к использованию. Нужно начинать понемногу протапливать его, чтобы швы и кирпичи не потрескались. И только после этого при желании можно приступить к его внешней отделке.
Рассчитываем размеры камина правильно
Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту
Размеры элементов, мм | Площадь помещения | |||||
---|---|---|---|---|---|---|
12 м2 | 15 м2 | 20м2 | 25 м2 | 30 м2 | 40м2 | |
Ширина портала | 400 | 500 | 600 | 700 | 800 | 900 |
Высота портала | 420 | 490 | 560 | 630 | 700 | 770 |
Глубина топки | 300 | 320 | 350 | 380 | 400 | 420 |
Высота задней стенки | не менее 360 | |||||
Ширина задней стенки | 300 | 400 | 450 | 500 | 600 | 700 |
Высота дымосборника | 570 | 600 | 630 | 660 | 700 | 800 |
Сечение дымохода с шероховатой внутренней поверхностью | 140*270 | 140*270 | 270*270 | 270*270 | 270*400 | 270*400 |
Сечение дымохода с гладкой внутренней поверхностью | 140*140 | 140*270 | 140*270 | 270*270 | 270*270 | 270*270 |
Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:
Измеряем площадь комнаты и делим ее на 50.
Полученное значение – это размер топочного окна.
Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.
Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.
После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.
Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.
Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.
При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.
Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.
Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.
Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.
На рисунке показано, как правильно выводить высоту дымохода.
Высота дымохода над крышей
Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.
Необходимые материалы
Кирпичная отделка каминов и печи
Для изготовления небольшого камина вам понадобится:
- Кирпич. При расчете количества материала не забывайте учитывать 10% отходов и бой;
- Крупнозернистый песок. Перед использованием песок просевается и промывается с целью удаления мелкого мусора;
- Глина. Чтобы построить качественный камин вам понадобится синий сорт глины;
- Несколько ведер щебня;
- Арматура длиной 1 м и диаметром 10 мм в количестве 10 штук.
Совет: перед началом строительства нарисуйте схему кладки на бумаге. Старайтесь четко придерживаться размеров кирпича и комнаты на чертеже. Также не забывайте учитывать схему кладки дачи.
Кладем кладку камина для дачи
Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.
Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.
Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.
На втором ряду закладываем зольник и два «кармана» конвекционных камер.
Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.
Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.
На передней стенке формируем два воздухо-заборника в конвекционные камеры.
На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.
Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.
Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.
Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.
Устройство камина
В частном доме устанавливают камины разных форм и размеров. Но их устройство одинаково. Основной составляющей является топочная камера. Кроме нее, очаг имеет колосниковую решетку, зольник, дымоход и портал. Топки бывают открытыми либо закрытыми с шибером и дверцей. Продолжительность работы, надежность и теплоотдача очага определяются использованными при строительстве материалами. Одни модели построены целиком из кирпича. Другие представляют собой топку промышленного изготовления из чугуна, вокруг которой выложен портал, дымоход и корпус.
Топливник
Для сооружения топочной камеры применяют стальной лист либо чугун. Чтобы упростить строительство очага в доме своими руками, топку покупают готовую. Современные чугунные модели с дверцей из жаропрочного стекла выглядят очень красиво в любом интерьере. Прозрачная дверца делает возможным просмотр внутренней части. Чтобы уменьшить воздействие высокой температуры на металлическую часть очага, изнутри чугунную топку выкладывают шамотным кирпичом.
При работе в камине происходит такой процесс:
- Топочную камеру заполняют дровами, укладывая их на решетки колосника, и поджигают.
- Шиберной заслонкой изменяют силу горения пламени, открывая или закрывая ее.
- Оставшаяся после горения древесины зола высыпается в зольник. Его регулярно опорожняют. Для облегчения эксплуатации зольник делают выдвижным, но бывают встроенные модели.
- Углекислый газ, образовавшийся после горения древесины, выходит наружу через дымоход. Для повышения теплоотдачи его оснащают принудительной тягой в виде вентилятора.
Дымоход
Каминные трубы делают стальными или кирпичными. При разработке проекта для дома учитывают меры противопожарной безопасности. Очаг устанавливают на монолитное основание. Для него делают отдельный фундамент. Со временем строение дает усадку. Если основание общее, очаг смещается. Тогда возрастает риск нарушения герметичности дымохода, проникновения угарного газа в помещение.
Важно! Отдельный фундамент особенно нужен для конструкций, возводимых полностью из кирпича. Их масса превышает 1 тонну и дает слишком высокую нагрузку на основание дома.. Под камин укладывают лист железа или асбеста
Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином
Под камин укладывают лист железа или асбеста. Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином.
Основание
Габариты этой части камина бывают разные. Основание находится под топкой. Оно различается по высоте: от уровня пола до высоты кухонного стола. Низко расположенная топливная камера отдает больше тепла, втягивая более прохладный воздух снизу. Для эффективной теплоотдачи под топки располагают вровень с полом. Но в коттеджах выше одного этажа сложить такой камин нет возможности. Ведь зольник нужно опустить под плиту в подвал, где стоит фундамент. Обычно делают выдвижной зольник и располагают его ниже линии пода.
Заднюю стену камина делают вертикальной либо наклоняют ее внутрь под углом 30°. Способ кладки выбирают, отталкиваясь от размера топки. При высокой теплоотдаче стенку устанавливают “на ребро”. Тогда теплый воздух идет в сторону комнаты.
Портал
Перекрытие портала делают прямы либо арочным. Второй вариант более надежен. Арка сглаживает нагрузку, поступающую вертикально от верхнего ряда кирпичной кладки. По форме арки бывают трех видов:
- Полуциркульная составляет половину круга с радиусом закругления, равным половине ширины топки. Такая арка превосходит остальные по надежности и простоте изготовления.
- Лучковая более пологая. Она представляет собой сектор круга. Такую арку делают для широких или ограниченных по высоте топок.
- Прямые арки необходимы для ровного перекрытия портала. Несмотря на простой вид, в изготовлении они самые сложные. Для такой арки необходим точный расчет угла спила кирпича.
Подтопливник делают прямоугольным либо в виде трапеции. Над топкой располагают устье для сбора дыма. В его передней части делают перемычку небольших размеров, в задней – “зуб”. Поток дыма регулируют при помощи заслонки, установленной в передней части трубы.
