Конструкция сэндвич труб
Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:
Конструкция сэндвич трубы
- Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
- Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
- Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.
Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.
Какие герметики для печных труб лучше использовать виды. характеристики
Дымоход – одна из важнейших коммуникаций в жилых строениях, от эффективности работы которого во многом зависит возможность проживания в доме. Однако для того, чтобы функционирование дымовых сооружений было эффективным и безопасным, недостаточно просто их установки – необходимо также обеспечить герметичность конструкции.
В процессе эксплуатации дымохода возникающая внутри него очень высокая температура (1300 °C) способствует образованию различных трещин и свищей в сооружении. Это значительно снижает тягу и даёт возможность токсичным продуктам горения проникать в помещение. Поэтому потребность в обеспечении герметичности дымовых труб становится жизненно необходимой.
Необходимость в ремонте и герметизации рано или поздно возникает даже для дорогих и качественных трубных изделий, например, оцинкованных или выполненных из нержавеющей стали. Чтобы герметизация была эффективной и долгосрочной, следует с данной целью использовать качественный и надёжный герметик для печных труб.
Причины протечек
Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.
Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.
Если работы выполнены некачественно, возникает множество проблем:
- Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
- Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
- Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
- Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.
Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.
Проход трубы через дымоход без фабричного проходного узла
Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.
Изготовить узел прохода через потолок можно своими руками
Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться
Затем снизу (от потолка) труба подшивается негорючим материалом
Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен
Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.
Изготовить узел прохода через потолок можно своими руками
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Что нужно учитывать при проведении герметизации
Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы
Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук
Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.
Как выбрать место для дымохода
Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.
Обращайте внимание на расположение трубы
Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.
Трубы прямоугольного сечения
Тип дымохода. Печь может быть укомплектована различными видами труб:
- кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
- металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
- сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
- модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.
Трубы могут быть разных типов При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.
Какими должны быть материалы, используемые для герметизации примыканий:
- обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
- поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
- быть инертными к действию солнечных лучей;
- обладать совместимостью с кровельными материалами;
- иметь длительный эксплуатационный ресурс.
Качественная герметизации – надежная защита от протечек
Монтаж примыкания к трубе круглого сечения
Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.
Для защиты вывода дымохода не придется устанавливать два этапа примыкания.
Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.
Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.
При использовании кровельного прохода важно учитывать один нюанс. Резина, нагретая трубой, будет плавиться
Резина, нагретая трубой, будет плавиться.
Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.
Примыкание профнастила к трубе прямоугольного сечения
Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.
Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.
Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.
Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез
Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.
До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.
Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.
Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.
Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.
Заделка щелей на крыше из профнастила
Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.
Мастер Флеш
Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.
Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.
Заделка щелей на кровле из профнастила выглядит следующим образом:
- Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
- Одеть Мастер Флеш на трубу.
- Под основание подложить прокладку.
- Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
- Прикрепить основание к крыше из профнастила шурупами.
Заделка щели на профнастиле
Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.
Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.
Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно
После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления
При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям
Непосредственно утепление выполняется следующим образом:
Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом
При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости
Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали
Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.
Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.
В этой ситуации следует учитывать некоторые особенности:
- Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
- Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

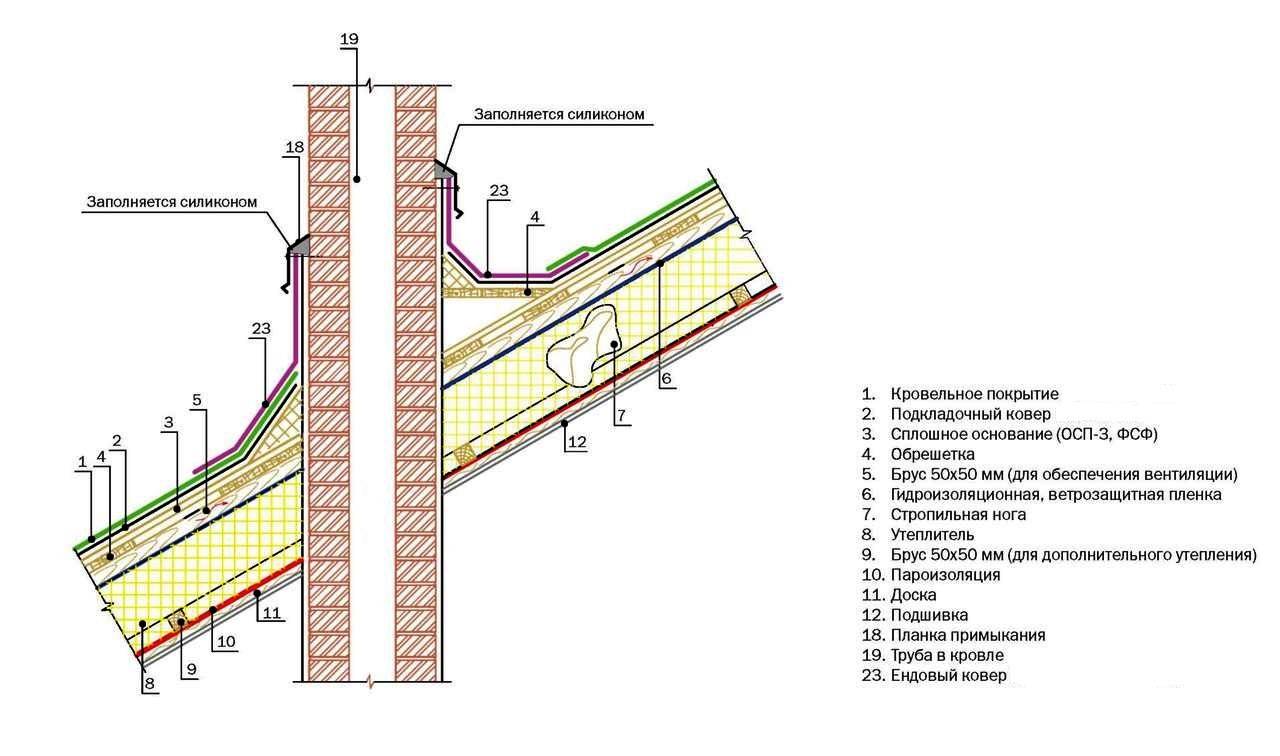

Монтаж примыкания к прямоугольному дымоходу
Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.
Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:
Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы
Само штробирование удобно производить болгаркой с кругом по камню.
Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
Далее устанавливаются боковые планки.
Последней устанавливается верхняя планка.
Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:
- Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
- Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.
Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.
Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила
Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.
Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.
Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.
Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:
Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь
Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
