Типы держателей для гофротрубы
Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.
Клипсы под гофру
Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:
Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.
Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.
Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.
Дюбель-стяжка для крепления гофротрубы
Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.
Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.
Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.
Металлические скобы
Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.
Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.
Самодельные приспособления для крепления гофротрубы
Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.
Читать также: Какая стиральная машинка лучше самсунг или лджи
Обычно для самодельных приспособлений используют:
Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.
Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .
При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.
Крепеж для открытой прокладки
Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.
Скобы из строительного степлера
Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.
Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.
Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.
Скобы и клипсы
Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.
Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.
Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.
Клипсы крепят двумя способами:
- дюбелем;
- саморезом.
Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.
После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).
На основе дюбелей
Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.
Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.
У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.
Крепление кабеля в штробе
При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.
Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.
Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.
При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.
Особенности горючих оснований
Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.
Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.
Особенности применения элементов точечной фиксации
При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.
Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.
При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.
Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно
Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.
Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.
| Область прокладки | Разновидность провода | |
| Силовой | Информационный | |
| Горизонтальный участок | 350 | 250 |
| Вертикальный участок | 500 | 350 |
| В обе стороны от вершины угла при повороте на 90 градусов | 70 | 50 |
Заключение.
В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.
Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез
Но не менее важно качественно закрепить провод в штробе
Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.
Разновидности изделия
Кабель канал в плинтусе
Крепёж для кабеля делится на две группы – это пластиковые и металлические дюбель-хомуты.
Пластиковый крепёж
Полимерные скобы бывают с круглой и прямоугольной петлёй. Первый вид предназначен для фиксации проводов радиального сечения. Вторые изделия используют для плоского кабеля.
Крепёж для плоского кабеля
Конструкция
Конструктивно различают три типа пластикового крепежа:
- скоба;
- вертолёт;
- установочная площадка.
Скоба
Пластиковая полоса, сложенная вдвое, имеет на внешней стороне концов зубцы. Стандартные изделия рассчитаны на охват проводов ø 6-12 мм. Такой крепёж называют ёлочкой. Его используют для открытой проводки двужильного кабеля к приборам освещения, выключателям и розеткам.
Вертолёт
Народное название получил распорный дюбель-хомут из-за сходства раскрытых лепестков с винтом вертолёта. Концы изделия внутри отверстия в массиве стены распираются клином, который вбивают между ветками дюбеля. Благодаря этому, хомут выдерживает довольно большой вес проводной продукции. Максимальный охват «вертолёта» составляет 32 мм.
Вертолёт
Установочная площадка
Площадки крепят к ограждениям шурупами или самоклейками. Они представляют собой пластиковые квадраты с отверстием посередине и боковыми отливами с пазами. Если стена деревянная, то площадки просто привинчивают саморезами. В бетоне нужно просверлить перфоратором отверстие, затем в него вбивают пластиковый дюбель. Шуруп через монтажную дыру ввинчивают в полимерный стержень. Через пазы продевают стяжку, которую затягивают на кабеле.
Установочная площадка
Материал
Для изготовления хомутов используют полимеры трёх видов:
- нейлон;
- полиэтилен;
- полипропилен.
Нейлон
Самый распространённый полиамидный материал – нейлон, обладает отличными механическими свойствами. Мягкие изделия в то же время способны выдерживать довольно большую нагрузку эксплуатации при температуре до 850С, что удовлетворяет запросы большинства потребителей.
Полиэтилен
Дешёвый полимер не выдерживает воздействия ультрафиолета. Поэтому полиэтиленовые дюбели-хомуты применяют только в закрытых помещениях. Со временем крепёж становится хрупким. Поэтому им фиксируют провода небольшого удельного веса.
Полипропилен
Материал схож с полиэтиленом. Его отличие состоит в том, что в пластик добавляют набор стабилизаторов. Из-за этого полипропиленовые стяжки обладают более высокой прочностью, но и они не переносят прямой солнечный свет.
Металлический крепёж
Дюбель-хомуты из стали применяют для ограждающих конструкций из плотных массивов – это бетон и кладочные материалы. В общем, металлический крепёж используют там, где требуется надёжная и долговечная фиксация габаритных электросетей.
Опорная часть сделана в виде резьбового стержня, входящего в тело пластикового дюбеля. Верхушка выполнена из двух разъёмных полуколец или прижимной скобы. По строению различают несколько типов металлических дюбель-хомутов для крепления кабеля:
- хомут клоп;
- ленточный хомут;
- анкер дюбель-хомут.
Хомут клоп
Крепёж предназначен для проводов небольшого сечения. Изделие может быть оснащено однолапковой скобкой для крепления кабеля или двусторонним прижимом. Клоп охватывает кабели от 6 до 38 мм. Хомут выдерживает нагрузку до 10 кг. В месте соприкосновения проводника и крепления кабель дополнительно обматывают термостойкой лентой.
Ленточный хомут
Верхушка дюбеля снабжена стяжкой в виде полимерной ленты. Пластиковую полосу изготавливают с армированными вставками из стекловолокна. Длина стяжки – 140 мм, позволяет варьировать величину охвата нужного размера.
Ленту заводят таким образом, чтобы саморез входил в дюбель через полосу. Данный способ увеличивает несущую способность крепежа для проводов до 15 кг. Используют такой крепёж в основном для вертикальной фиксации кабеля.
Несмотря на массивность, анкерный хомут монтировать несложно. Стержень ввинчивают в установленный дюбель усилием руки. Благодаря разъёмным кольцам, аварийный участок сети меняют на новый кабель, не демонтируя крепёж. Достаточно удалить верхние полукольца, и кабель свободно снимают со стены.
Строение дюбель-хомутов
По сути, изделие состоит из двух отдельных электротехнических компонентов. Кабель притягивается к установленному в стене дюбелю при помощи хомута – регулируемой пластиковой скобы. Монтаж состоит из двух этапов:
- На первом дюбель забивается или закручивается в стену (где заранее проделывается подходящее по размеру отверстие).
- На втором хомут продевается через дюбель и притягивает кабель к стене.
Самый простой дюбель-хомут состоит из изогнутой пластиковой полоски шириной 7-9 мм с наличием зубчиков.
Достоинства и недостатки
Достоинств у данного способа много, но мы перечислим несколько основных:
- экономичность – для монтажа нужно купить одну деталь (не требуется комплект из трех отдельных – шурупа, дюбеля и хомута);
- простота и удобство монтажа – нужно зафиксировать одну деталь, а не три отдельные;
- для производства изделия берут полиамидный пластик, выдерживающий экстремально низкие и высокие температуры (обычно диапазон составляет от -45 до +85 град. Цельсия);
- защита от ультрафиолетовых лучей;
- свободный доступ к проводам, при необходимости – быстрый и своевременный ремонт;
- высокая кабеленесущая способность.
Из недостатков выделяются следующие:
- несмотря на то, что пластик не поддерживает горения, при воздействии высоких температур происходит его деформация;
- неактуально для жилых комнат, квартир и частных домов в целом, поскольку открытая прокладка кабеля здесь практически не используется.
No tags for this post.
Как закрепить кабели на потолке
Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:
- усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
- производство работ осложняется необходимостью удерживать провода одновременно с их креплением.
Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:
- Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
- Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.
Монтаж электропроводки в бетонной стяжке
| Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола) | Шаг второй: измеряется длина отрезков труб и в них протягивается кабель |
| Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами | Шаг четвертый: заливается цементный раствор и стяжка выравнивается |
| Шаг пятый: труба в штробах и коробки замазываются штукатуркой | Шаг шестой: устанавливаются розетки |
В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.
Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб
Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.
Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу
Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.
Укладка кабеля в гипсокартонной перегородке
Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.
Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место
Особенности применения элементов точечной фиксации
При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.
Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.
При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.
Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно
Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.
Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.
| Область прокладки | Разновидность провода | |
| Силовой | Информационный | |
| Горизонтальный участок | 350 | 250 |
| Вертикальный участок | 500 | 350 |
| В обе стороны от вершины угла при повороте на 90 градусов | 70 | 50 |
Заключение.
В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.
Крепеж для открытой прокладки
При открытом способе прокладки стараются использовать наименее заметный виды крепежа
Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание
Надо стараться сделать кабель незаметным….
Скобы из строительного степлера
Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:
- 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.
Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.
Скобы и клипсы
Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.
Клипсы и скобы для крепления кабеля к стенам
Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.
Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.
Для крепления гофрошлангов
Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.
На основе дюбелей
Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:
Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.
Скрытый электромонтаж
При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.
Дюбель-хомуты
Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.
Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).
Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!
Технология закрепления специальных скоб
Использование специальных стяжек
Быстросохнущий раствор
Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.
Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

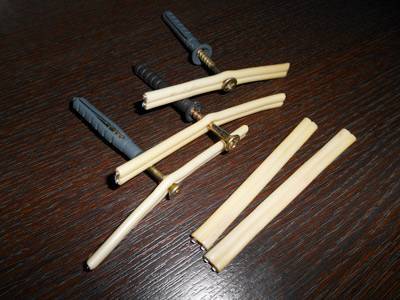

Самодельные скобы
Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.
Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.
Монтажная площадка
Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:
Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
Также читают:
Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов
Общие правила крепления кабеля в штробе
Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания
Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:
- основная задача крепления – обеспечение надежности фиксации без провисаний;
- на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
- винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
- крепление производится с максимальным расстоянием между точками 50 см;
- укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
- при наличии натяжного или подвесного потолка штробление не производится;
- для монтажа используют дрель, перфоратор, молоток и шуруповерт.
Запас кабеля можно свернуть в кольцо.
Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов
Сначала рассмотрим первый способ с помощью привычного всем перфоратора.
Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:
Дюбель-стяжка для крепления одиночного плоского или круглого кабеля
Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие. Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.
Кабельная стяжка с отверстием под дюбель
Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.
Монтажная квадратная площадка
Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.
Клипсы под гофру
Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.
Металлические скобы
Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.
Самоклеющаяся площадка
Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.
