Как подключить розетку к распределительному щитку
Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.
Схема расположения розеток и примерное количество элементов
Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.
Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.
При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.
Например, если общая нагрузка электроприборов в комнате будет составлять от 2 до 4 кВт, необходимо в соответствии с таблицей длительно-допустимых токовых нагрузок выбрать кабель 2,5мм2.
Для меньшей нагрузки можно использовать провод с сечением в 1,5мм2, а для большей, например, для индукционных варочных поверхностей или духовых шкафов, мощность которых может достигать 7-8 кВт, лучше выбрать кабель с сечением 6мм2.
Как подключить две розетки
Схема установки розеток в одной группе имеет параллельный способ соединения, однако подключить их можно разными способами. Есть два метода, как подключить 2 розетки: параллельное подключение двух розеток в распаячной коробке путем скрутки, пайки или клеммных блоков, а также розетка электрическая схема соединения которой, осуществляется последовательно от одной розетки к другой — шлейфом.
Распаячная коробка – это устройство, монтируемое в квартире, в которую входят провода от распределительного щитка. Во время подключения розетки, используются два провода от соединительной коробки (ноль и фаза), которые соединяются с контактами розетки. Таким образом, схема соединения розеток может включать в себя провод, подключаемый параллельно ко второй розетке либо независимо, через распредкоробку.
Подключение трех и более розеток
Способ, как подключить 3 розетки, не сильно отличается от подключения двух и может быть выполнен как параллельно, так и последовательно (шлейфом). Однако специалисты не рекомендуют последовательно подключать более двух розеток – увеличиваются возможности отказа цепи посредством плохого контакта в одном зажиме.
Таким образом, если вы задумались, как подключить 4 розетки, лучшим выходом будет разделить их на два блока и к каждому из них подвести отдельный кабель.
Как проверить розетки
Даже если Вы видите розетку с заземляющими контактами – это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.
Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.
Розетка подключается тремя проводами: фаза – коричневым или черным, нейтраль – синим, и «земля» желто-зеленым, ведущим к боковым контактам.
Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

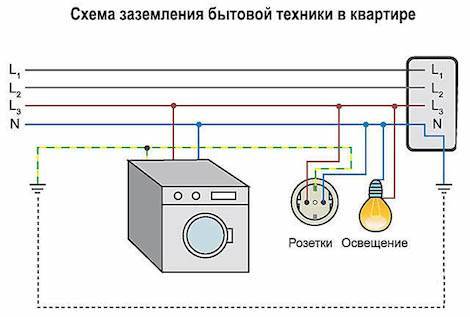

Типы используемых заземлений
Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.
Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.
Система TN-C.
Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.
Рис. 1: пример аварийной ситуации в TN-C системе
Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:
- Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
- Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
- На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.
Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.
Система TN-C-S.
На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.
Рис. 2. Принципиальная схема подключения TN-C-S
Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.
Система TT.
Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.
Рис. 3: принципиальная схема подключения TT
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).
В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
Заземляющие провода: правила прокладки
Даже если электрически цепи стиральных машин изолированы качественно, наличие заземляющего провода – обязательное требование. Ведь у современных устройств имеются специальные фильтры сети конденсаторногго типа, встроенные в корпус. Используются схемные решения, которые приводят к тому, что происходит разряжение на человека с изначальной мощностью до 110 Вольт. Это происходит, если пользователь прикасается к незаземлённому корпусу.
Отсутствие провода заземления приводит к тому, что владелец дома или квартиры может выполнить работу своими силами, не привлекая специалистов. Тогда будет облегчён процесс подключения техники на соответствующие цепи у электрического щитка.
Нулевая и заземляющая шина составляют электрический щиток, от которого ресурс подаётся конкретным потребителям. Эти компоненты легко выделить визуально, если не нарушено никаких требований при изготовлении.
Евророзетки во французском или немецком стиле становятся элементами подключения. Они будет своеобразными отдельными заземляющими контактами. Главное – чтобы легко осуществлялось подключение к обеим разновидностям розеток.
Изготовление заземляющего контура для квартиры
Любое заземление должно соответствовать нормам, приведенным в Правилах устройства электроустановок (ПУЭ) в разделе 1.7. В нормативном документе указываются:
варианты заземлителей;
используемые материалы для всех элементов заземляющего контура;
характеристики (в том числе, сопротивления).
Заземлитель можно выполнить из:
- Горизонтальных электродов (монтируемых у поверхности или с заглублением до 70 см);
- Вертикальных электродов (также с монтажом у поверхности или с заглублением).
В общем случае в конструкцию входят как горизонтальные, так и вертикальные стержни, расчет для каждого вида ведется отдельно.
Исходные данные для расчета:
- Сопротивление контура, величина которого указывается в ПУЭ для каждой их схем электроснабжения.
- Материал электродов. Допускается изготовление заземлитель из углеродистой стали, оцинкованной углеродистой стали, меди.
- Конфигурация электродов – прут, труба, полоса, профиль.
- Удельное сопротивление грунта. Параметр зависит от его характера (суглинки, песчаники, торф и пр.), влажности, реакции (кислая или щелочная) и других факторов. Найти сведения можно в справочниках.
Расчет позволяет определить конфигурацию заземлителя, которая обеспечит нормативное сопротивление – количество стержней их длину, расстояние между ними и пр.
Ввиду сложности используемых формул для различных электродов рекомендуется пользоваться онлайн калькуляторами или специальными программами для расчета заземления, которых достаточно в сети.
Полученные результаты рекомендуется округлять в большую сторону до 5-10 мм, что позволит уменьшить сопротивление.
После расчета:
- Готовят электроды из выбранного материала – осуществляют их порезку по длине.
- Производят сборку конструкции. Электроды из стали соединяют сваркой, из меди – с использованием заклепок или болтовых соединений.
- Крепят контакт для подключения заземляющего проводника. Он выполняется из того же материала, что и электроды заземлителя, а по длине рассчитывается таки образом, чтобы место подсоединения выступало не менее, чем на 20 мм над поверхностью почвы.
- Готовят траншею под укладку заземлителя.
- Собранный заземлитель устанавливают в траншею.
- Проводят засыпку грунтом, при этом не допускают попадания в него строительного мусора.
- Подключают заземляющий проводника расчетной длины (ее должно хватить до ввода в квартиру).
- Измеряют сопротивление полученной конструкции измерительным мостом для проверки соответствия нормативным требованиям.
- Прокладывают заземляющий проводник по стоякам или внешней стене дома.
Устройство заземления необходимо проводить по согласованию с управляющей компанией. Самоуправство в этом вопросе может повлечь за собой солидные штрафные санкции.
Варианты, которые использовать запрещено
При установке бытовой техники и разводке электросети запрещены такие варианты:
- Подключение устройств к трехпроводной сети, заземляющий провод которой не подключен («висит в воздухе»). Вариант очень опасен – при неполадках в одном из приборов корпуса остальных неизбежно окажутся под потенциалом.
- «Зануление» приборов. Термин подразумевает подключение заземляющего проводника к нулевому проводу. Вариант работоспособен только при полностью исправной технике и точном соблюдении фазировки (фаза-ноль). В противном случае на корпусах приборов оказывается напряжение 220(230)В.
- Подключение заземляющего проводника к батареям центрального отопления, стоякам водоснабжения и другим «естественным» заземлителям. Метод строжайше запрещен, поскольку нулевой потенциал га трубах/батареях не гарантирован из-за коррозии, вставок из изоляционных материалов, В результате получается система с «висящим» заземлением (уже упоминалась выше), но опасности подвергаются и жильцы других квартир.
- Монтаж заземляющего проводника на металлические опоры ЛЭП. Это работает только в случае целостности изоляторов, на которых провешены провода. В случае их пробоя на опоре может появится достаточно высокий потенциал, под которым окажутся и корпуса техники.
Временным решением до организации полноценного заземляющего контура может быть установка устройств защитного отключения (УЗО). Они реагирую на появление токов утечки и смогут защитить и оборудование и его владельца. Главная задача – правильный выбор токов отключения.
Установка двойной розетки
Очень важно знать, как происходит подключение двойной розетки. Есть два вида двойных скрытых розеток:
- В одной колодке имеется два гнезда В данном варианте установка двойной розетки имеется всего один подрозетник и соответственно одна сердцевина. Крепление, чтобы подключить двойную розетку происходит точно так же, как и для одинарной.
- Две соединённые розетки Такой вариант, как розетка двухместная скрытой установки очень целесообразен для комнат. В данном варианте монтаж двойной розетки осуществляется установкой в стену двух подрозетников. Имеются специальные двойные подрозетники для таких задач. Подключение блока комнатных розеток обычно проходит по последовательной схеме. То есть от первой запитывается следующая. Этот вариант экономит количество провода, потому как подключить две розетки можно последовательно. Также решается вопрос с подключением тройной розетки.
Как работает заземляющая система
Многие люди, слабо разбирающиеся в электрике, путают понятия, связанные с заземлением. Одни упрощенно представляют его в виде простого металлического штыря, забитого в землю, другие считают его проводом, соединенным с металлическим корпусом щита. Нередко заземление подменяется понятием зануления.
Между тем, все гораздо сложнее, чем это представляется большинству людей. Например, само заземление классифицируется, как рабочее и защитное с собственными функциями.
Рабочее заземление обеспечивает правильное функционирование всей электрической техники. В этом случае заземляется одна или несколько точек, расположенных в токоведущих частях электроустановок. Обеспечивается не безопасность, а нормальная работа установки. Подобным способом с землей преднамеренно соединяются нейтрали генераторов и трансформаторов, разрядники и другие приборы. Сюда же можно отнести и соединения с заземлением молниеотводов, принимающих на себя прямые удары молний и подвергающихся действию индуцированного перенапряжения.
В отличие от рабочего заземления, применяющегося в производственной сфере, для квартир многоэтажных домов предусмотрена схема защитного заземления, предотвращающая поражение током людей, находящихся в помещении.
Основным элементом данных систем считается заземляющий контур. В его конструкцию входят металлические электроды – заземлители, помещенные в землю. Материалом служат трубы, стержни и уголки. Степень эффективности заземления зависит от состава грунта, климатических условий, способностей заземлителей к рассеиванию тока. Все грунты обладают собственной удельной проводимостью, используемой при проектировании системы.
В современных квартирах для внутренней проводки используется трехжильный провод, состоящий из фазы, нуля и заземления. Таким образом, заземляющий провод соединяет приборы и оборудование с контуром. Для его подключения существует заземление розетки в квартире с использованием специального контакта. Точно такой же контакт установлен на вилке подключаемого прибора.
Дополнительная защита обеспечивается устройствами защитного отключения – УЗО и автоматическими выключателями. Они срабатывают, когда фазный и заземляющий провод контактируют между собой, что приводит к возникновению короткого замыкания. Электрическая сеть отключается от питания и никаких негативных последствий не наступает.
Что такое контур заземления: определение и устройство
Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.
Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.
Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.
Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.
Диагностика сетевого заземления
Наличие PE – шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.
Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.
Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.
Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.
Проверка карманным мультиметром
Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.
Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться – это и будет фазный контакт.
Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.
Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.
Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.
Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.
Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.
Если лень покупать, можно сделать диагностику и «дедовским методом».
Проверка народным методом
Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.
Если лампочка не горит вообще, значит «земля» – нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так
Что будет если проигнорировать неисправность
После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?
Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.
Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.
Устройство громоотвода для частного дома своими руками
Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать
Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.
Правильно смонтированная система грозозащиты может спасти и имущество или даже жизнь
Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или стали
От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.
Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.
Если стены выполнены из горючего материала, расстояние между токоотводом и поверхностью должно превышать 100 мм.
Как рассчитать длину молниеприемника
Для этого воспользуемся формулой:
h = (rх + 1.63hx) / 1.5, где
- h – нужная высота молниеприемника;
- rx – радиус зоны на крыше дома, защищаемый от молнии;
- hx – высота самого дома, без учета громоотвода.
Все части грозозащиты рекомендуется выполнять из одного металла – такие системы надежнее в эксплуатации. Подробнее о том, как сделать громоотвод в частном доме, будет описано в одной из ближайших статей.
Отсутствие громоотвода может привести к плачевным последствиям
