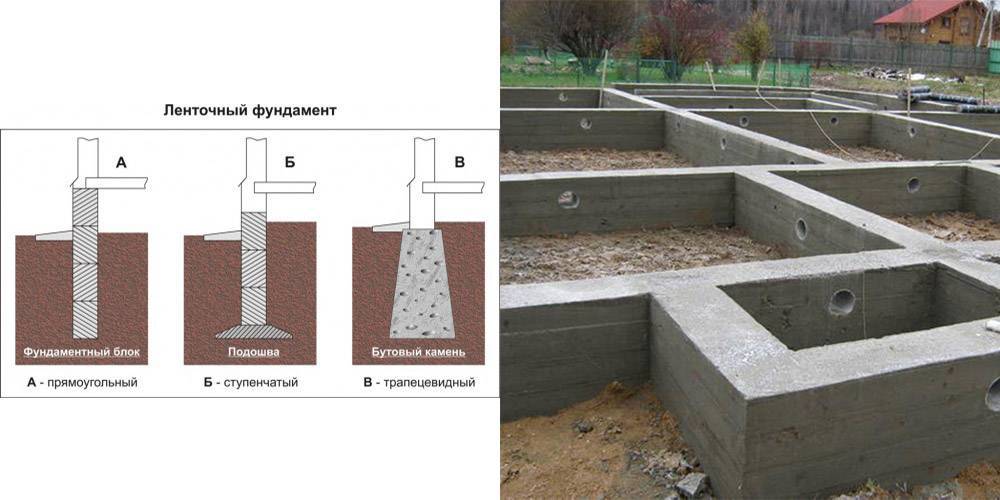

Виды
Существует много вариантов конструкции ленточного фундамента:
- Монолитный. Изготавливается методом отливки из железобетона прямо на площадке.
- Сборный. Строится из штучных материалов, от крупных специальных блоков (ФБС), до кирпичей или иных подобных материалов.
Кроме того, существуют варианты с разной глубиной заложения:
- Незаглубленный. Строится практически на дневной поверхности грунта, без заглубления. Нуждается в оптимальном сочетании условий, поэтому встречается редко.
- Мелкозаглубленный. Лента погружается в грунт на относительно небольшую глубину, не превышающую уровня промерзания. Распространенный тип конструкции, позволяющий значительно снизить расходы и трудовложения при вполне качественном результате.
- Заглубленный. Используется для создания опорных конструкций под массивные многоэтажные постройки, обладающие большим весом. Лента погружается в грунт ниже уровня промерзания, что исключает возникновение нагрузок пучения, направленных снизу вверх, но создает условия для появления боковых горизонтальных усилий, прилагаемых к наружным боковым поверхностям ленты. Требует тщательного расчета и учета всех факторов воздействия.
Для дома из пеноблоков заглубленный тип ленты, как правило, избыточен. Для строительства используются лишь мелкозаглубленный монолитный или сборный варианты.
Тонкости монтажного процесса

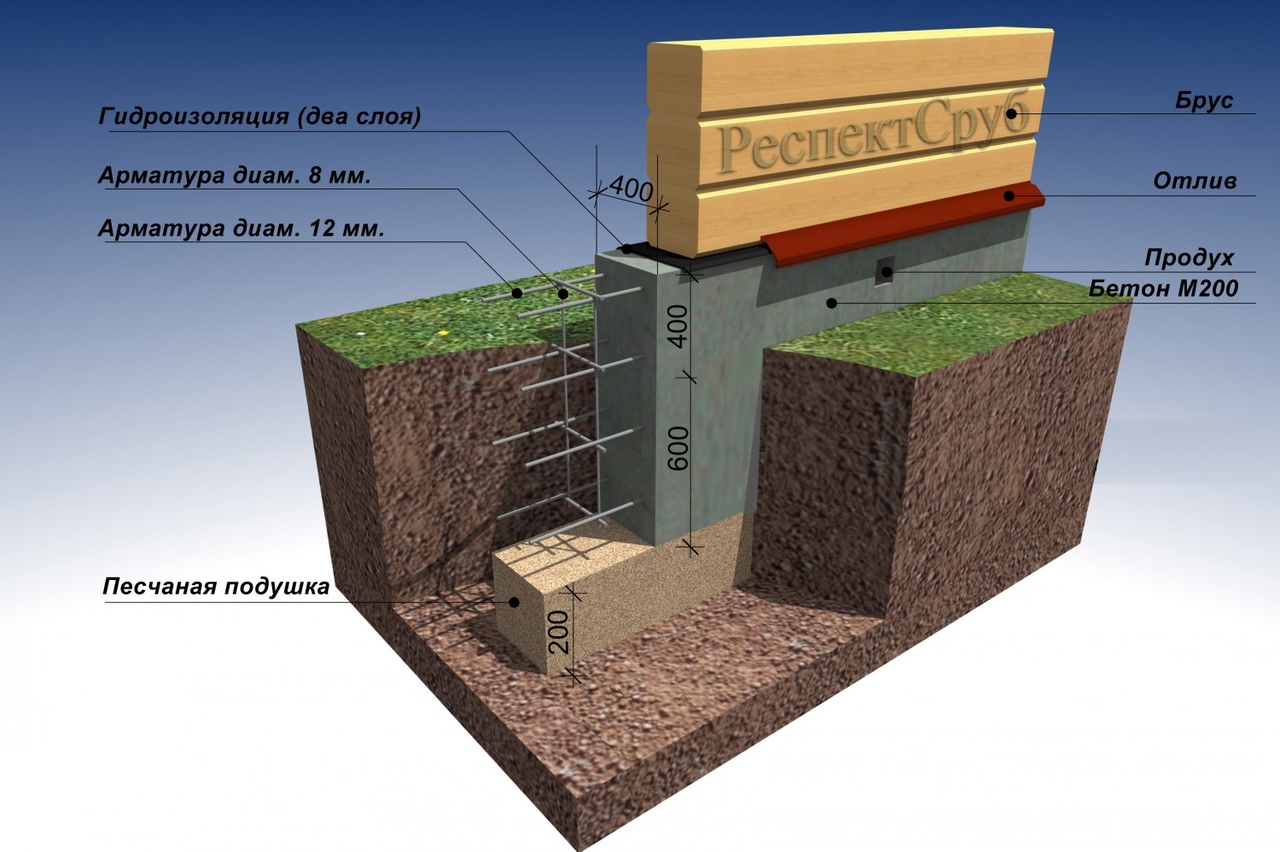

Монтаж фундамента для двухэтажного дома
Глубина фундамента для дома среди всех перечисленных вариаций наиболее широкое распространение получила первая, поэтому рассмотрим подробнее особенности строительных работ. Прежде всего отметим параметры: габариты, глубину ленточного фундамента для двухэтажного дома:
- ширина – на 10 см больше толщины несущих стен. Этого достаточно для последующего выполнения наружной отделки;
- высота – 30 см – оптимально;
- глубина – от 50 см и более, если в этом есть необходимость ввиду особенностей почвы.
После завершения рытья котлована его дно тщательно утрамбовывается, заполняется яма на 1/3 перемешанным щебнем и песком мелкой фракции. Сыпучий материал нужно периодически увлажнять, так подушка результативнее уплотняется. Примерная высота 15-20 см. Далее настилается гидроизоляционный материал с нахлестом на стенки ямы, можно использовать обычный полиэтилен. Поверх можно налить небольшой шар цементного раствора, чтобы обеспечить фундаменту максимальную защиту от влаги.
Следующий этап – опалубка
Она собирается из досок шириной 4-5 см, должна возвышаться над уровнем земли на 30 см. Это пространство впоследствии станет цоколем.
Теперь можно приступать к установке арматуры. Лучше использовать ребристые прутья, потому как они прочнее удерживают бетонный раствор, которым впоследствии будут заливаться. Длинные пруты располагаются вдоль котлована на расстоянии 30 см (по 5 см отступа от каждого края), а короткие – перпендикулярно в верхней и нижней части с шагом в 25-30 см.
Соединять элементы каркаса можно сваркой и вязкой, используя специальную проволоку и крючки. Последний метод считается более предпочтительным. Специалисты говорят о том, что соединения сваркой имеют меньшую прочность, по причине нарушения целостности металла.
Для приготовления бетонного раствора, которым впоследствии осуществляется заливка арматурного каркаса, используется цемент высокой марки. Это обеспечивает должную прочность застывшего фундамента, соответственно – устойчивость жилища. Заливка выполняется слоями по 15 см толщиной. Каждый из них нужно хорошо разровнять и дать ему время для полного застывания, накрыв пленкой.
Опалубка снимается через 7-10 дней после завершения заливочных работ, полного обустройства фундамента. Через этот же промежуток времени можно продолжать строительство, будучи полностью уверенными в должной прочности основания.

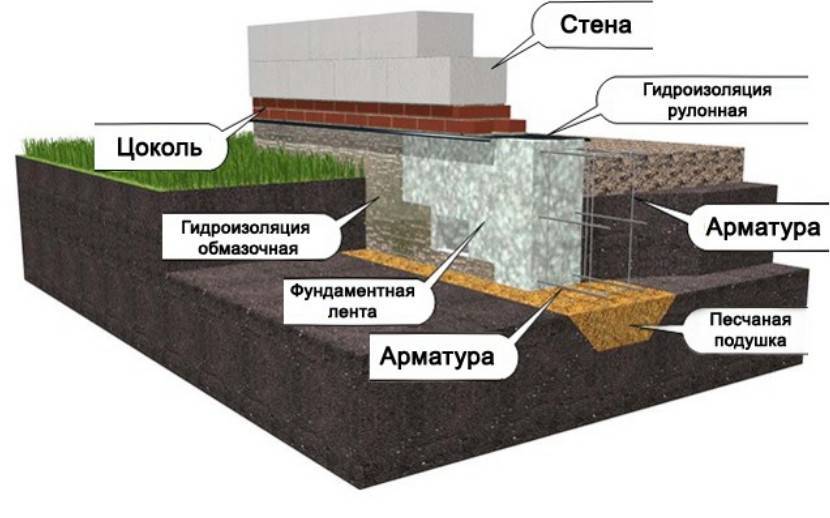

Завершающий этап – гидроизоляция фундамента
На застывший бетон наносится жидкое стекло или битумная мастика, после чего поверх наклеивается рубероид или используя современные материалы Гидроизол или Техноэласт
Важно обеспечить плотное прилегание гидроизоляции по всей поверхности, поддерживая ее максимальную эффективность. Оставшиеся свободные пространства (пазухи) заполняются мелким песком. Он периодически смачивается и тщательно утрамбовывается
Он периодически смачивается и тщательно утрамбовывается.
Разобравшись, какая глубина ленточного фундамента для двухэтажного дома считается оптимальной, изучив последовательность и тонкости выполнения монтажных работ, остается рассчитать объем необходимого материала. Здесь поможет проект здания с указанием количества и типов стен, их длины и ширины.
Схема составляется в обязательном порядке с отметкой всех значимых параметров и размеров. Закупать материалы необходимо с небольшим запасом, чтобы не останавливать монтажный процесс по причине их нехватки
Обратите внимание на диаметр арматуры – он определяется величиной нагрузки, приходящейся на фундамент, может колебаться в пределах 0,8-15 мм
ленточный фундамент для двухэтажного дома
Watch this video on YouTube
Критерии выбора фундамента
Определяясь с типом основания для пенобетонного дома, важно учитывать следующие показатели:
- характеристики грунта (тип почвы, состав, глубина промерзания, расположение грунтовых вод);
- общую нагрузку от будущего дома;
- переменные нагрузки (от снега, ветра);
- сроки строительства и затраты на возведение фундамента (целесообразность и экономическая оправданность возведения конкретного типа фундамента).
Анализ грунта
Перед началом работ проводится геоанализ почвы, по результатам которого будут делаться первые выводы.
Грунт может скрывать несколько проблем:
- Сыпучесть. Характеризует слабые грунты, на которых возможен перекос и просадка дома на одном из углов, а также деформации фундамента и стен.
- Водонасыщенность. Требует проведения масштабных дренажных работ, включающих отвод воды на время строительства и обустройство системы дренажа, которая будет работать и в дальнейшем.
- Высокий уровень залегания грунтовых вод. Необходимо учитывать, что в таких случаях вода может подмывать и разрушать фундамент.
- Сложный рельеф. При таких проблемах будет достаточно сложно возводить некоторые виды фундамента.
Проведение исследовательских работ стоит достаточно дорого, поэтому многие застройщики пренебрегают данной процедурой, полагаясь на утверждения соседей, которые уже провели на своем участке такие геологические исследования. Однако следует знать, что качество и состав грунта может значительно изменяться даже на незначительном расстоянии.
Поэтому нужно самостоятельно пробурить скважину глубиной не менее 2-х метров и через каждые 20 см взять пробы грунта.
Рекомендуется провести такие исследования по всему участку, чтобы реально оценить его состояние и определиться с типом фундамента.
Если грунт окажется непучинистым или слабо-пучинистым с глубиной промерзания максимум 100 см и залеганием грунтовых вод глубже 2 метров, можно смело выбирать мелкозаглубленный ленточный фундамент. Следует учитывать, что ленточное основание становится менее надежным, чем выше залегают грунтовые воды. Если этот уровень расположен в 50 см от поверхности, то возведение ленточных железобетонных фундаментов становится нецелесообразным, поскольку работы будут усложнены дополнительным обустройством дренажной системы. Для таких грунтов оптимально подойдет основание в виде незаглубленной плиты из железобетона.
Иногда возможны довольно сложные ситуации, когда на участке грунт оказывается некачественным, а непучинистые пласты залегают довольно глубоко (более 2 метров). В этом случае вопрос, какой фундамент лучше для дома из пеноблоков, нужно решать с особой тщательностью. Если выбрать вариант свайного основания, то придется устанавливать сваи максимум в 1 метре между ними, а затем делать монолитную обвязку. Нужно обустроить столбчатый бетонный фундамент также с обязательными поправками на несущую способность.
Определение нагрузки от пенобетонного дома
Пеноблоки – материал пористый, легкий, поэтому построенный из них дом будет иметь вес, минимум вдвое меньший, чем кирпичное сооружение и во столько же больший, чем аналогичная деревянная постройка. Наиболее распространенными вариантами оснований для пеноблочных строений в малоэтажном строительстве считаются монолитные плитные или ленточные заглубленные фундаменты, которые могут выдержать нагрузку даже от трехэтажных домов из пеноблоков. Столбчатые фундаменты обычно применяются для одноэтажных строений.
В любом случае решение относительно выбора фундамента под любую постройку рассматривается индивидуально, поскольку во многом оно зависит не только от основных, но и от второстепенных факторов. Надо учитывать все имеющиеся нюансы.
Сроки и затраты на возведение фундамента
Самыми короткими сроками возведения обладает столбчатый фундамент. При этом все этапы несложно выполнить своими руками максимум за 3 дня результативной работы. Большего времени требует закладка ленточного заглубленного или плитного основания в связи с проведением земляных работ, устройства опалубки, установки армирующего каркаса, заливки бетона. Кроме того для таких оснований требуется несколько недель, чтобы они достигли достаточной прочности.
Если выбирать фундамент по стоимости работ и материалов, то самыми затратными являются монолитные плитные и заглубленные ленточные типы. Возведение столбчатого фундамента обходится гораздо дешевле, но в этом случае расходы зависят от количества несущих элементов в конструкции основания.
Советы по строительству фундамента
Опытные строители рекомендуют придерживаться в работе определенного алгоритма.
Перед началом строительных работ под фундаментную основу для сооружения в два этажа выкапывается траншея, глубина которой равна 140 см, а ширина достигает 80 см. Параметры траншеи учитывают обустройство подушки из песка и щебенки, укладки утеплительного материала. При сооружении монолитного основания сечение плиты должно быть 120 на 60 см.
Глубина разработанного котлована проверяется нивелиром, траншейные стенки выравниваются. После этого пространство размечается под монтаж бетонного основания. Ширина и толщина фундамента могут варьироваться в больших пределах, которые зависят от характера почвенного состава и массы самого объекта.
Переходим к следующему этапу – определяем оптимальный вариант глубины заглубленности основания, чтобы оно могло выдерживать массу всех несущих элементов. В средней полосе России данный показатель не превышает 2.2 м. Кроме того, под строительство двухэтажного дома следует устанавливать несущие опоры, нижние края которых заглублены несколько больше, чем основной фундамент.
Из-за слабого сцепления пенобетонных камней, основание и рекомендуется делать цельным. С подобной задачей поможет справиться каркас монолитного типа или ростверок, возводимый по свайным фундаментным опорам, чтобы создать единую конструкцию.
Чтобы максимально точно определить параметры основания для дома из пенобетонного материала, следует использовать специальные онлайн-калькуляторы. Они помогут не только определить параметры фундаментной основы, но и рассчитать объемы пиломатериалов для формирования опалубочных щитов, количество металлических арматурных прутьев для создания армирующего каркаса, примерную стоимость монтажных работ.
Как сделать?
Пеноблок является прочным, легким и надежным материалом для строительства, который производят из ячеистого бетона. Поэтому дома, возведенные из пеноблока, характеризуются небольшой статической нагрузкой, и для них можно выбирать облегченные варианты фундамента. Основание под постройку можно заложить своими руками
Чтобы работа была выполнена правильно, важно пошагово соблюдать все этапы установки и придерживаться определенной последовательности. Укладка фундамента различается в зависимости от его вида
Ленточный фундамент
Вначале нужно вырыть траншею глубиной не более 50 см. Копать почву следует как под будущими несущими стенами, так и по всему периметру дома. Основание делается согласно предварительным расчетам, и оно должно быть шире стен на 10 см.
На дно траншеи кладется песчаная подушка и засыпается дополнительно щебнем. Толщина каждого слоя примерно составляет 10 мм. После того как подушка тщательно утрамбована, готовится опалубка и устанавливается арматурный каркас. Для каркаса лучше всего использовать прутья диаметром 10 мм. Затем следует траншею залить бетоном, раствор равномерно распределяются по всей рабочей площади. В том случае, если строительство осуществляется летом, то бетон быстро высыхает. Чтобы предотвратить его растрескивание следует периодически поверхность поливать водой и накрывать пленкой.
Как правило, возведение дома можно начинать через 10 дней после полного высыхания фундамента, основание за этот промежуток времени становится прочным и готово выдерживать нагрузки конструкции. Если же уровень подземных вод высокий, то фундамент следует защитить от затопления. С внутренней стороны опалубки крепят гидроизоляцию в виде гидростеклоизола или рубероида и дают опалубке дополнительное время на застывание.
Столбчатый фундамент
Данный вид основания выбирают в том случае, когда пеноблочный дом строится на слабом грунте, состоящим из суглинка, торфа и глины. Такой фундамент надежно защищает строение от промерзания и пучинистости почв. Столбы для основания выбирают из железобетона, их нужно класть в местах расположения больших нагрузок, несущих стен и углов фасада. Столбы зарывают в глубину на 1 м на расстоянии 1.5-2 м.
Для домов, количество этажей которых составляет 3, столбчатый фундамент дополнительно усиливают специальными ростверками из железобетона. Опалубка в данном случае отличается днищем, которое поддерживается установленными в землю подпорками. После того как опалубка готова, к ней крепят арматурный каркас с помощью вязальной проволоки и монтажных петель.
Плавающий фундамент
Такой фундамент подходит для всех видов почвы, исключением является только глина. Основание представляет собой монолитные плиты, которые могут сдвигаться вместе с грунтом, защищая стены конструкции от разрушений и трещин.
Чтобы изготовить такой фундамент, следует вначале под всей площадью строения вырыть котлован глубиной не менее 60 см, затем проложить подушку, состоящую из слоя песка (25 см) и щебня (15 см). После этого обязательно устраивают армирующий каркас и гидроизоляцию. Для каркаса используют прутья диаметром 8 см и соблюдают между ними шаг в 25 см.
Что же касается фундамента для домов, в проекте которых предусмотрен подвал, то он требует особых технологий выполнения. Главной особенностью такого основания будет глубина, поэтому для заложения роют глубокий котлован и по периметру фундамента создают пространство, которое будет давить на стены снаружи толщиной грунта.
Ровность траншеи необходимо проверять лазерным уровнем, после чего можно засыпать гравий, песок и прокладывать гидроизоляцию. По стенам траншеи устанавливают опалубку, ее можно изготовить из любого строительного материала: полимерных, металлических или асбестовых труб.
Внутри опалубки для усиления монтируется металлический пояс из прутьев диаметром 16 мм. В результате получается конструкция, напоминающая клетку, ее стенки не должны касаться верхней поверхности и дна будущей заливки. Прутья каркаса необходимо соединять между собой внахлест, а в угловых участках фундамента не перемешивая загибать. Фиксировать каркас лучше всего с помощью электросварки или вязальной проволоки. Завершающим этапом работ станет заливка раствора, ее нужно осуществлять послойно. После каждой заливки слоя поверхность ровняется.
Кроме этого, в качестве опор для фундамента часто используют винтовые сваи, которые закручивают в почву ниже уровня промерзания грунта. Установку сваей необходимо выполнять точно, поэтому правильность их фиксации проверяют лазерным уровнем. После того как сваи скручены, во внутреннюю часть труб заливают бетон, и верхнюю часть закрывают оголовками.
Особенности строительства основания для дома из кирпича, пеноблоков или бруса на разных типах почвы
Дабы рассчитать ленточный фундамент для двухэтажного дома из пеноблока, бруса или другого тяжелого материала важно учитывать не только такие показатели, как высота и толщина основания. Немаловажный фактор и то, какая почва на выбранном под застройку участке
Полная база готовых домов и коттеджей, а также участков под строительство на сайте ‘ИНКОМ-Недвижимость’ — http://www.incom.ru/prodazha-domov-kottedzhej/
Полная база готовых домов и коттеджей, а также участков под строительство на сайте ‘ИНКОМ-Недвижимость’ — http://www.incom.ru/prodazha-domov-kottedzhej/.
При закладке каркаса здания нужно определить:
- Какой тип дерна на Вашем участке,
- Какой уровень залегания подземных вод,
- Какой уровень промерзания дерна в этой области.
Виды грунта
Дабы рассчитать, на какую глубину копать яму под фундамент, сначала следует выяснить какой тип дерна на Вашем участке. Тип грунта – важный фактор, влияющий не только на выбор материала, но и на высоту, ширину и глубину основания.
Разные типы грунта имеют разный объем, который может меняться при изменении погодных условий. Выделяют несколько видов почвы:
- Пучинистый тип почвы (мелкопесчаная почва, суглинки и так далее). Для снижения пагубных последствий от пучения можно: заменить грунт под фундаментом меркозернистым песком, закладывать основание ниже промерзающего слоя почвы, сделать усиленную дренажную систему.
- Непучинистый тип почвы (полускальные грунты и так далее). На таком типе почвы основание под двухэтажный дом из кирпича, пеноблоков или бруса закладывается не глубоко.
- Слабопучинистый тип почвы (средние гравелистые пески и обломочные грунты и так далее). На таком типе грунта фундамент под здание из кирпича, пеноблоков или бруса должен быть мелкозаглубленным.
Глубина залегания подземных вод
Помимо таких показателей, как высота и толщина основания нужно учитывать уровень протекания подземных вод. Глубина подземных вод напрямую влияет на глубину монтажа фундамента.
При высоком залегании подземных вод потребуется усиленная гидроизоляция фундамента. Поэтому перед началом строительства лучше провести исследование почвы и не останавливать свой выбор на подобном типе грунта.
Так же рекомендуется выяснить насколько глубоко проходят грунтовые воды можно и без экспертиз. Можно опросить хозяев участков рядом и узнать как ведет себя почва весной, есть ли у них вода в подвале и насколько быстро вода уходит во время сильных осадков.
Глубина промерзания грунта
На разных типах грунта глубина его промерзания влияет по-разному. К примеру: если дерн не пучинистый, то глубина промерзания не окажет сильного влияния на фундамент. Поэтому такой показатель, как глубина промерзания почвы не всегда влияет на ленточный или любой другой фундамент под двухэтажный дом.
Этот показатель имеет прямую зависимость от климата местности. Средний показатель глубины промерзания грунта по России примерно 150 сантиметров.
Таблица глубин промерзания грунта.
Ширина фундамента для дома из газобетона
Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.
В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.
Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.
Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:
- состав грунта;
- уровень грунтовых вод;
- глубину промерзания почвы;
- общий вес фундамента и здания в целом.

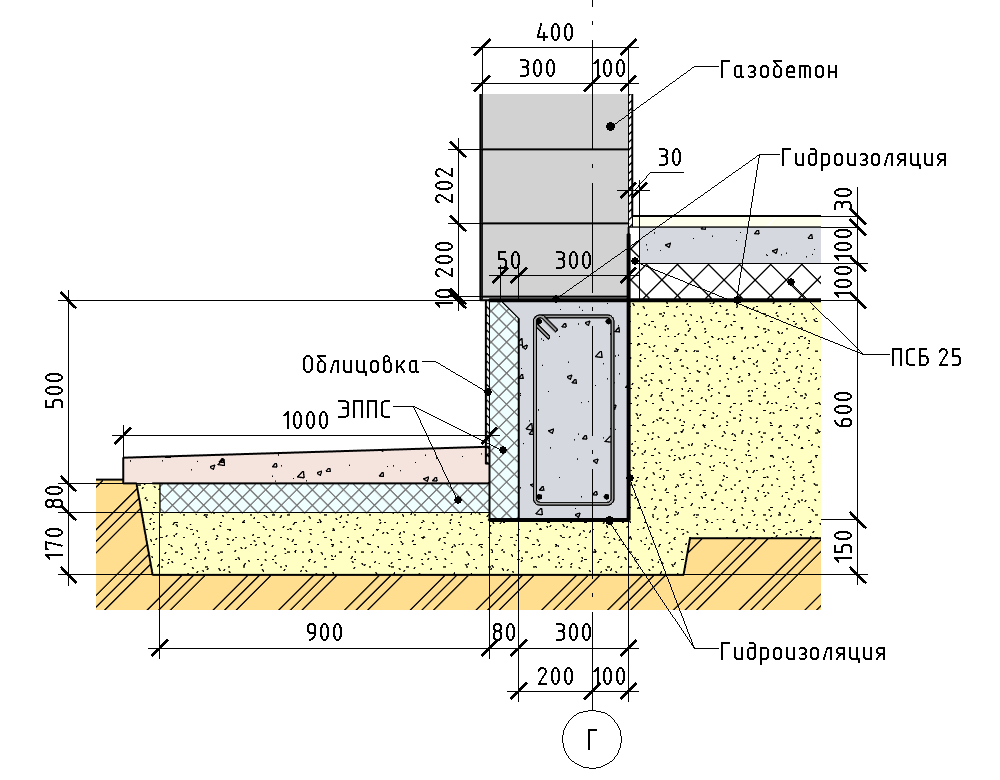

Фундамент мелкозаглубленный с подошвой
Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.
Расчет ленты фундамента под дом из газобетона
Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.
Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.
В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!
Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.
Армируют стальной арматурой, в несколько рядов.
Заглубление ленты зависит от глубины промерзания грунта.
Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.
Расчет минимальной ширины подошвы фундамента
B = 1,3×Р/(L×Rо) — результат в см.
- 1,3 — коэффициент запаса прочности;
- Р — вес дома и фундамента, кг;
- L — длина ленты, см;
- Rо — сопротивление грунта, кг/см².
Ленточный заглубленный фундамент
Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:
Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт
Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность
Ленточный мелкозаглубленный фундамент
В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.
Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.
Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!
Столбчатый фундамент с растверком
Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.
Свайный фундамент с ростверком (видеоинструкция)
Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!
Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.
- Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
- Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
- Ростверк столбчатого фундамента усиливается лентой из железобетона.
- При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.
Определение типа грунта
Какой должна быть почва и как выполнить ее исследование без помощи специалистов? Необходимо взять пригоршню земли на том месте, где планируется начать строительство дома, для которого используется пеноблок, и напитать ее водой. Из полученной смеси следует слепить полосу и загнуть ее в форме кольца. В зависимости от этого можно выявить тип грунта:
- глина (отличается пластичностью, кольцо сохраняет свою форму);
- суглинки (изделие ломается);
- песок (кольцо крошится в руках).
При помещении смеси в емкость с водой и взбалтывании содержимого легко установить количество глины (чрезмерно замутненная жидкость указывается на ее присутствие в больших объемах). Также стоит выявить глубину нахождения подземных вод. С это целью необходимо подойти к ближайшему колодцу. Установить, какая влажность содержится в грунте, можно, скатав из него шарик. Если он сохраняет форму, то земля содержит достаточно воды.
