Какой стабилизатор напряжения лучше для газового котла: используем калькулятор определения мощности напряжения для газовых котлов

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Разновидности стабилизаторов напряжения

Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:

• электромеханический;
• релейный;
• электронный;
• инверторный.

Электромеханические

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.

Основные достоинства приборов данного типа:

1. Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
2. Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

Устройство электромеханического стабилизатора

Недостатки:

1. Недолговечность работы. Графитовая щетка подвержена истиранию.
2. Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.

Релейные

Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.

Плюсы стабилизаторов релейного типа:

1. Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
2. Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.

Минусы:

1. Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
2. Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.

Прибор релейного типа

Электронные

В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.

Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.

Плюсы электронных стабилизаторов:

1. Повышенная точность регулировки. Отклонения не превышают 1-2 %.
2. Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.

Минусы:

1. Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
2. Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

Автоматический однофазный стабилизатор электронного типа

Инверторные

Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.

Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.

Инверторный стабилизатор Штиль

Достоинства:

1. Высокое качество выходного напряжения. Оно никак не зависит от входного.
2. Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.

Недостатки:

1. Высокая цена прибора. За счет дороговизны электронных компонентов.
2. Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.

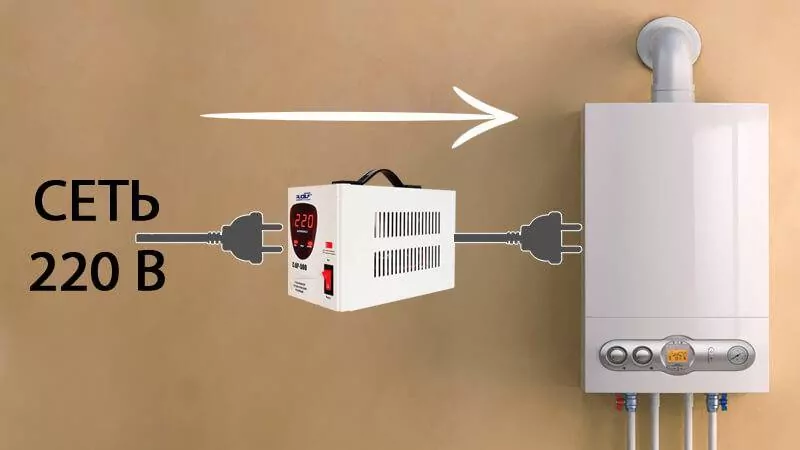

Стабилизатор для газового котла – зачем его устанавливать

Системы отопления на любом топливе монтируются по двум схемам – с естественной или с принудительной циркуляцией теплоносителя. Последняя схема удобна тем, что не нужно соблюдать угол наклона в теплосети – жидкость в трубах движется за счет работы циркуляционного насоса.

Но его надежная, стабильная и длительная работа во многом зависит от стабильного напряжения в сети. От него же зависит и надежная работа автоматики котла. Поэтому рачительный хозяин всегда об этом позаботится и установит стабилизатор. Но какой стабилизатор напряжения для газового котла лучше и как его правильно подобрать для конкретной модели котла?

Предложение всегда предшествует спросу, и стабилизаторы именно для газовых котлов стали разрабатываться как отдельная линейка приборов. Отечественный рынок перенасыщен дешевой китайской продукцией, в основном механического типа, но такие модели можно приобретать только в качестве временного решения. Поэтому создание маломощных, компактных и мобильных приборов стало реальностью.

Современные электронные устройства для стабилизации напряжения — это высокая точность регулировки, работа в широком диапазоне напряжения, это микропроцессорное управление, компактная разработка и приемлемая стоимость с последующим гарантийным обслуживанием.

АБП ШТИЛЬ 300Т – бюджетный вариант

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

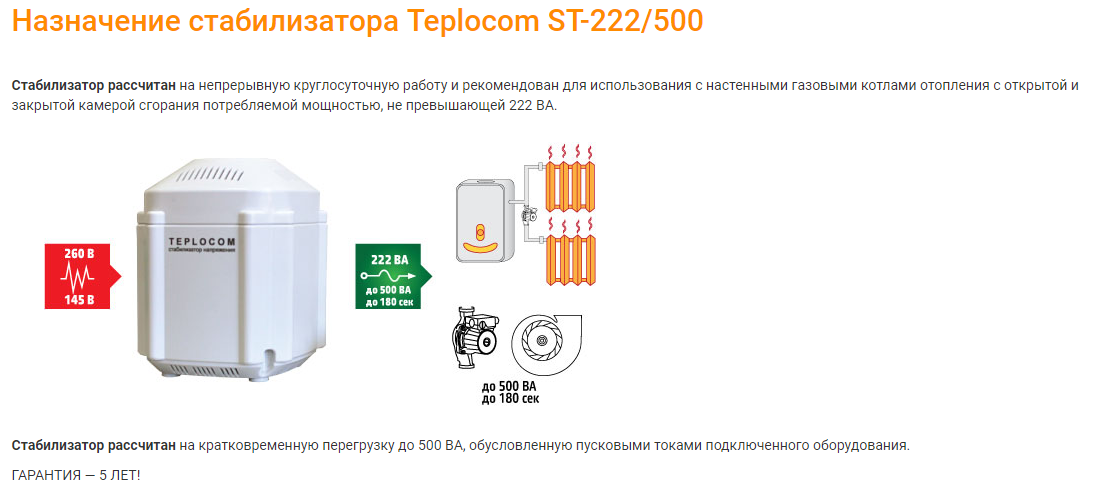

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

• Тип: релейный.
• Мощность: 180 Вт.
• Напряжение на входе: 165—260 В; на выходе — 200—240 В.
• Точность стабилизации: 10%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 1,5 кг.
• Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Количество выходных розеток: 1.
• Вес: 3,5 кг.
• Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 19,7 кг.
• Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

• Тип: релейный.
• Мощность: 400 Вт.
• Напряжение на входе: 100—280 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 2,9 кг.
• Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 110—270 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 22,5 кг.
• Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

• Тип: релейный.
• Мощность: 7 кВт.
• Напряжение на входе: 140—260 В; на выходе — 207—233 В.
• Точность стабилизации: 6%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 14,1 кг.
• Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

• Тип: релейный.
• Мощность: 600 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

• Тип: электронный.
• Мощность: 8 кВт.
• Напряжение на входе: 128—320 В; на выходе — 210—230 В.
• Точность стабилизации: 4,5%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 41 кг.
• Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

• Тип: электронный.
• Мощность: 5,2 кВт.
• Напряжение на входе: 60—265 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 20 кг.
• Стоимость: от 23470 р.

Рейтинг лучших стабилизаторов

Я советую делать выбор из следующего списка:

Наименование	Тип устройства защиты	Мощность (Вт)	Напряжение (В)	Цена (руб.)
Ресанта АСН-500/1-Ц	Релейный	500	160-240	1420
Cтабилизатор напряжения для котла Бастион Teplocom ST-555 (Теплоком)	Релейный	280	145-260	3200
Sven AVR Slim-500	Релейный	400	140-260	1860
Powerman AVS-1000D	Релейный	700	140-260	1810
Rucelf Котел-600	Релейный	600	150-250	3000

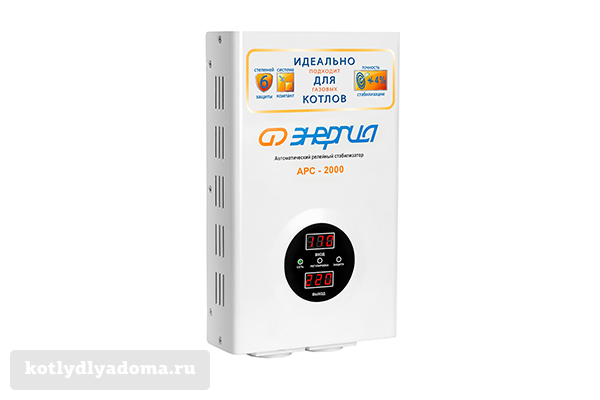

Энергия APC 500	Релейный	350	85-270	3600
Штиль IS550	Инверторный	400	90-310	6400

Так же неплохо зарекомендовали себя котлы Baxi (Бакси).

Стабилизатор – полезная защита, что поможет сохранить работоспособность газового котла долгие годы. Информации достаточно, чтобы понять, как выбрать стабилизатор напряжения.

Мощность нагрузки и 2 параметра увеличения тока

Производительность СН в документации указывают в ВА. Показатель путают с Ваттами. Это говорит о том, что если на устройстве написано 500 ВА, то это не значит, что он обеспечит качественную работу оборудования, имеющую мощность в 0,5 кВт.

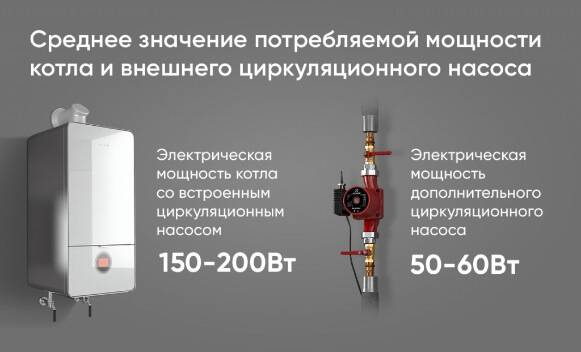

В квартирах обычно котлы употребляют около 150 Вт в рабочий режим. Но при включении задействуется несколько дополнительных нюансов, увеличивающих ток:

• зарядка платы;
• запуск электродвигателя.

Когда происходят эти процессы, нагрузка на стабилизатор повышается в 5 раз — это 450-750 ВА. Стабилизатор примет этот процесс за короткое замыкание.

Подбирать для себя нужно модель, имеющую мощность в 5 раз превосходящую рабочие потребности котла. Если не соблюдать этого требования, котел просто не включится и придётся приобретать новый стабилизатор. Также стабилизатор будет постоянно находиться в режиме перегрузки, а потому скоро сломается.

Популярные бренды-производители

Стабилизаторы напряжения высоко ценятся пользователями и широко востребованы. Поэтому их производством занимаются многие фирмы, как в России, так и за рубежом. Среди наиболее известных производителей следует назвать следующие фирмы:

Daewoo Power Products

Южно-корейская фирма, разместившая производственные мощности в Китае.

Является известным производителем силовой и садовой техники. Производственную деятельность фирма ведет уже более полувека, накопив немалый технологический опыт. Несмотря на солидный возраст, потенциал компании оценивается как весьма высокий.

Постоянно ведутся разработки новых устройств, узлов и деталей. Создаются устройства, основанные на современных схематических решениях. На рынке продукция Daewoo Power Products востребована, славится своим качеством и надежностью в эксплуатации.

Wester

Торговая марка, принадлежащая российской компании «Импульс». Изначально она являлась брендом для основных видов продукции ГК Импульс, но впоследствии получила больше самостоятельности.

Сегодня фирма Wester наладила прочные контакты с производителями из Европы и США. Есть партнеры в Великобритании, Австрии, Италии, Германии, Швейцарии. Пользователи отмечают высокое качество и надежность продукции Wester.

Штиль

Группа компаний Штиль — российский производитель систем электропитания, стабилизаторов, прочих электротехнических устройств.

Фирма является признанным лидером среди других изготовителей профильной продукции. Группа компаний отмечена дипломами и наградами российских министерств за качество и эффективность своих приборов. Пользователи считают фирму одним из наиболее предпочтительных производителей электротехники, выпускающим надежные и качественные приборы.

LogicPower

Это дочерняя фирма китайской компании Logicfox. Торговая марка создавалась специально для выпуска стабилизаторов, сетевых фильтров, бесперебойных источников питания и прочей электроники.

Продукция фирмы пользуется высоким спросом, положительно оценивается экспертами и специалистами. Отмечается высокое качество и эффективность приборов, надежность и долговечность электроники этой компании.

Для поддержания оборудования в хорошем состоянии фирма создает обширную сеть сервисных центров, что позволяет пользователям не беспокоиться о ремонте и обслуживании приборов.

Powercom

Китайская компания, чьи производственные мощности расположены на Тайване. Свою деятельность фирма начала немногим более 30 лет назад с изготовления источников бесперебойного питания.

Именно этой компании принадлежит первенство в разработке ШИМ-модуляционных приборов. Сегодня фирма выпускает обширный ассортимент продукции, среди которой на длю стабилизаторов напряжения приходится лишь малая часть. Изделия компании отличаются качеством, устойчивостью к нагрузкам, долговечностью.

Перечень производителей можно продолжать еще долго.

При выборе следует учитывать не столько имя и авторитет производителя, сколько характеристики определенной модели. Такой подход позволит избежать ошибок и приобрести эффективный и работоспособный стабилизатор.

«Теплоком»

Стабилизаторы этой марки от бренда «Бастион» являются одними из самых востребованных на отечественном рынке. Компания занимается выпуском двух типов оборудования такого плана – для внешнего и внутреннего пользования, то есть для улицы и дома.

Аппараты работают по релейной схеме, а «начинка» строится на микропроцессорном управлении. Стабилизаторы отлично показали себя в быту и на выходе выдают стабильные 220В с небольшой погрешностью в 8-9 %. Разброс входного напряжения довольно широк и подойдёт для любого дома, квартиры или помещения – от 145 до 290 В.

Кроме того, приборы от «Бастион» имеют отличную защиту от молний, оборудованы системой аварийного выключения, а также достаточно просто в монтаже. Сюда же можно добавить компактные размеры стабилизаторов, приятный глазу внешний вид и сравнительно невысокую цену на устройства (от 3,5 до 6 тыс. рублей).

Отдельно стоит отметить для новичков в этом деле: производитель указывает для своих приборов значение нагрузки в максимальной и номинальной мощности в вольт-амперах (ВА). Для более привычной картины (в ваттах (Вт)) нужно указанное значение умножить на 0,6.

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

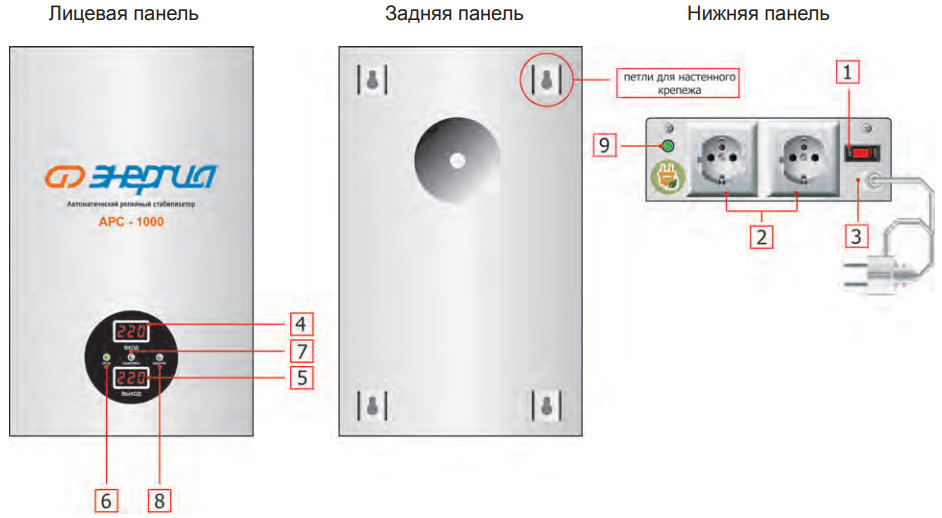

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов напичканы электроникой и автоматикой которая очень чувствительна к питающему напряжению. Для стабильной и безотказной работы, на входе отопительного прибора должно быть напряжение 220В с идеальной синусоидой.

Фото 1: Сетевой стабилизатор «Энергия» для бытовых котлов на газу

К сожалению российские электросети в большинстве своем очень низкого качества из-за устаревшего оборудования и нарушений при монтаже. Напряжение в них чаще всего меньше положенных 220В и его форма далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть пришедший внезапно грозовой фронт, включение в сеть вами или вашими соседями мощных приборов таких как дрели, сварочные аппараты, холодильники или электрические обогреватели.

По статистике сервисов по ремонту газовых котлов, 25% поломок происходит по причине неподобающего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Фото 2: Схема подключения газового котла «Bosch» к сети через стабилизатор «Теплоком»

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход преобразователя подается низкокачественное напряжение из электросети, которое он преобразует в 220В с идеальной синусоидой, которыми впоследствии и питается электроника отопительного прибора.

Помимо газовых котлов в защите чувствительной электроники от некачественного напряжения нуждаются также и современные модели на твердом топливе например такие как, дровяные котлы на длительного горения «Viessmann» Vitoligno. Подключать их к сети также лучше через стабилизатор.

Электромеханические стабилизаторы

Главным компонентом схем электромеханических стабилизаторов является автотрансформатор – устройство, позволяющее изменять коэффициент трансформации. Достигается это за счет перемещения по обмотке трансформатора токосъемного элемента – роликового, ползункового или щеточного типа.

Перемещение контакта осуществляется сервоприводом, который получает управление от электронной схемы, производящей измерение входного напряжения и сравнение его с заданным значением на выходе.

К достоинствам такой схемы относятся:

• Широкий диапазон отклонений входного напряжения.
• Высокая точность поддержания напряжения на выходе.

Главный недостаток электромеханических стабилизаторов – появление электрической дуги (искры) во время работы. Оно обусловлено разрывами цепи протекания тока при перемещении подвижного контакта по виткам обмотки трансформатора. Поскольку обмотка обладает солидной индуктивностью, прерывание тока вызывает дуговой разряд. Соответственно, использовать такое оборудование в одном помещении с газовыми приборами запрещено!

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Решить проблему можно, разместив стабилизатор в другом помещении и протянув отдельную линию с его выхода для питания котла.

Однако такое решение трудно назвать рациональным, тем более, что у схемы есть и другие недостатки:

• Уже упомянутые разрывы в выходном напряжении при движении контакта.
• Инерционность, связанная с временем срабатывания сервопривода, что не позволяет оперативно реагировать на изменения входного напряжения.
• Значительная масса и габариты автотрансформатора.
• Недостаточная надежность из-за наличия подвижного узла.
• Необходимость частого обслуживания подвижного контакта.

Словом, при выборе стабилизатора для котла электромеханические устройства рекомендуется исключить из рассмотрения.
