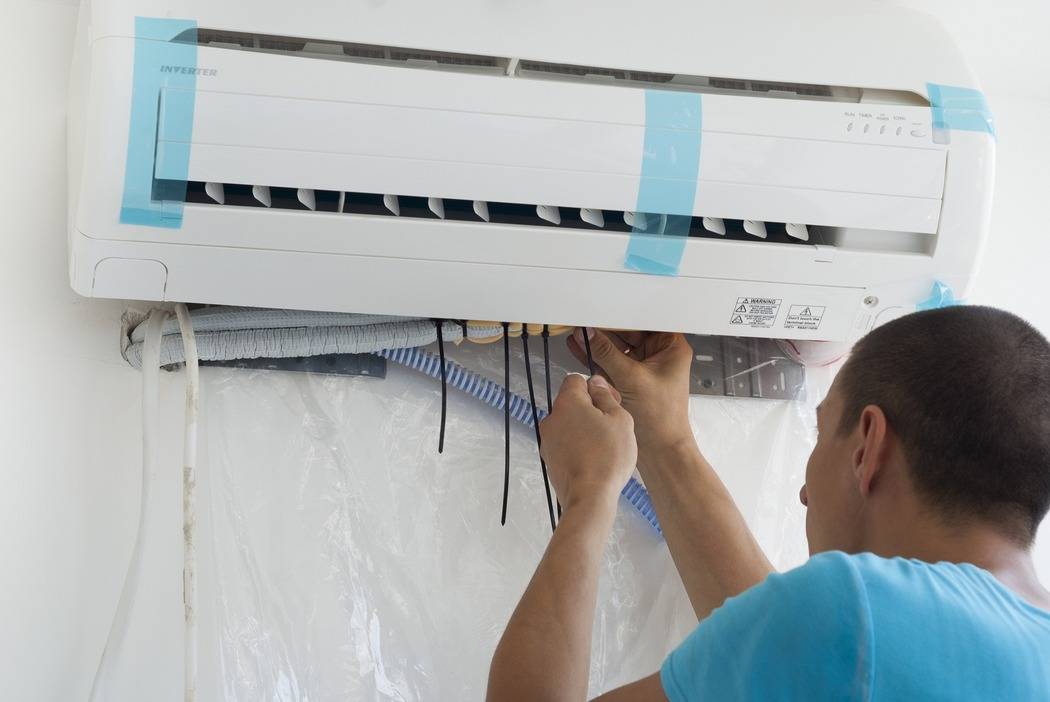

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Соединение и подключение межблочных кабелей кондиционера


клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Профилактические меры

Для того, чтобы ваша сплит-система прослужил вам как можно дольше, не нужно пренебрегать данными мерами. Как правило, организация, занимавшаяся монтажом вашего кондиционера, будет периодически давать о себе знать, предлагая услуги очистки и профилактики вашего устройства. Решение остаётся за вами – доверить дело профессионалам, что обойдётся вам в определённую сумму, но даст гарантию надёжности (если конечно вы не ошиблись с выбором персонала, который этим занимается) или же на свой страх и риск можете произвести профилактику сами.

Часто бывает так, что приобретя дорогостоящее климатическое оборудование, покупатели обращаются в сомнительные организации, которые заманивают своими, якобы, щадящими ценами за услугу установить сплит систему своими руками. Такие “мастера” зачастую обходятся самым минимумом инструментов, среди которых возможно не оказаться как раз необходимых и выполнение такой работы в скором времени отправит ваш кондиционер на свалку. Обращайтесь, опять же, в проверенные организации, с квалифицированными работниками, обладающими всеми нужными навыками и опытом.

Как правило, монтажом кондиционеров занимается специальная бригада, со своим оборудованием для подключения сплит системы к электросети без розетки.

Как правило, самыми распространёнными проблемами с работой сплит-системы являются загрязнение фильтров и утечка фреона. Фильтр, который нужен для защиты теплообменника пачкается, и время от времени на нём накапливается пыль, что мешает эффективной работе системы. Для уборки будет достаточно, достать его, вытрусить пыль и промыть водой. Все просушить и поставить обратно.

  1. При утечке фреона или его израсходовании, требуется дозаправка, приблизительно раз в год.
  2. При включении сплит-системы в зимние периоды, она может включать в себя функцию нагрева воздуха, вода в наружном дренажном трубопроводе может подвергаться заморозке и образованию в ней пробок. Для быстрого подогрева дренажного трубопровода используют специальный кабель, но как показывает практика, это делают достаточно редко. К тому же включение кондиционера зимой подразумевает крайние меры, так как жилищно-коммунальные службы порой не особо торопятся начинать отопительный сезон. Так что без особой надобности лучше воздержаться от использования кондиционера в зимний период.

Как подключить кондиционер к электросети

На завершающей стадии установки производится подключение медных труб и к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.
Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.. Подключение кондиционера к электросети своими руками

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

  • Прокладывается провод для соединения блоков.
  • Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
  • Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку

Она должна соответствовать следующим требованиям:

  • Иметь надежное заземление.
  • Соответствовать параметрам производителя кондиционера.
  • Все провода должны быть медные.
  • Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:

  1. Обязательное наличие устройства или автомата защиты отключения.
  2. Все комплектующие должны быть медными.
  3. Диаметр проводов должен соответствовать размеру, установленному производителем.
  4. Для всей линии должно быть создано отдельное заземление.

Затем прокладываются все кабеля, и проверяется работа всех составляющих системы.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Монтаж и подключение кондиционера к электросети: инструкция

Конструкция собрана, смонтирована в намеченном месте. Заключительные работы – монтаж электрического кабеля.

Первый способ подключения кондиционера к общей сети

Электрическая часть работы начинается с прокладки двух кабелей:

  1. Провод электрический для соединения блоков кондиционера;

Соединения внутреннего блока кондиционера с источником питания электрического тока. Кабель выводится к электрощиту и подсоединяется отдельному  к автомату защиты. Допускается подключение устройства к розетке.

Вариант подключения внутреннего блока прибора к розетке возможен:

  • при небольшой мощности устройства;
  • прибор должен относиться к типу оконного или мобильного устройства;
  • высокая мощность существующей  сети;
  • условие временного монтажа кондиционера;
  • линия подключения прибора не должна использоваться для работы других устройств.

Линия, соединяющая устройство охлаждения с розеткой должна быть снабжена  автоматом защиты.

Важный этап – правильный подбор розетки для подключения кондиционера. Установка усиленных розеток гарантирует безопасность подключения прибора через розетку к источнику питания.

Как правило, производителем в инструкции, прилагаемой к кондиционеру, приводится схема подключения кондиционера к электросети. Информация электрического подключения конкретного прибора выполнена на внутренней поверхности крышек блоков устройства.

Под панелью внутреннего блока размещена коробка с клеммами. Провода подключают к клеммам, оборачивают изолентой свободные концы проводов.

Под крышкой внешнего блока находятся пронумерованные контакты. Провода из внутреннего блока соединяют с контактами внешнего блока в соответствии с их нумерацией. Свободные номера обернуть изоляционной лентой.

Соединение блоков производят электрическим трёхжильным кабелем с сечением проводов, рекомендуемых инструкцией к данному кондиционеру. Необходимо проверить качество изоляции проводов. Плохая изоляция может привести к замыканию соединительных проводов.

При отсутствии заземления необходимо пользоваться специальным прибором, обеспечивающим безопасную работу с электрическим током.

Причины, исключающие подключение кондиционера к существующей домашней сети:

  • электропроводка домашней сети алюминиевая;
  • небольшая площадь сечения электрического провода;
  • аварийное состояние электропровода;
  • отсутствие защиты электросети и заземления.

Второй способ индивидуального подключения кондиционера

Наиболее надёжный вариант подключения кондиционера – индивидуальная линия. В этом случае обеспечивается стабильная  работа прибора. Специальный электрический кабель для кондиционера, реле напряжения способное отключать напряжение при скачках и перегрузках в сети служат защитой приборов от поломок и возгорания. Индивидуальная электролиния позволяет размещение кондиционера в любой точке дома.

Электропроводящая линия для кондиционера должна иметь:

  • автомат защитного отключения;
  • материал проводки, выполненный из меди;
  • провода  с площадью сечения рекомендуемой в инструкции к устройству;
  • оборудование  заземления.

Установка устройства для аварийного отключения прибора дифференциального автомата на линию индивидуального подключения кондиционера не требуется.

Электропровод для кондиционера укладывают в устроенные в стене штробы. Предварительно кабель помещают в гофрированный рукав или декоративные короба для защиты от внешних повреждений. Монтируя электрический провод совместно с дренажем или линией фреона необходимо использовать их укладку в монтажные приспособления: короба и трубки.

Способ укладки  электрического кабеля,  линий дренажа и фреона облегчит аварийную  замену пришедшего в негодность объекта, размещённого в штробах.

Получив необходимые сведения о способах монтажа электропровода  и мерах безопасности подробное подключение кондиционера к электросети можно посмотреть на видео, размещённом ниже.

Третий способ подключения устройства к сети

К рассмотренным двум вариантам подключения кондиционера к источнику питания можно предложить третий способ. Этот способ предполагает раздельное подключение блоков кондиционера к электрической сети.  Оба блока прибора обеспечиваются индивидуальной проводкой с обеспечением связи для обмена данными двужильным кабелем. Прокладка дополнительного трёхфазного кабеля, обустройство индивидуального выключателя в шкафчике-распределителе. Все электрические работы, выполненные  без отступлений от схемы конкретного прибора, предполагают долгую  его эксплуатацию без поломок.

Как самостоятельно установить кондиционер в квартире

Для начала следует определиться с местом установки и его способа. В квартирах устанавливаются кондиционеры, внешний и внутренний блок которых соединены трубой, в которой имеются провода и фреон.

Чтобы правильно установить , для начала следует изучить инструкцию. Там указаны необходимые материалы, которые потребуются в процессе работы. Их лучше приобрести заранее.

Там же будет указана последовательность действий, практически во всех случаях они идентичны:

На стене отмечаются места размещения блока, трассы и всех остальных приспособлений.

Трасса для приспособлений системы

  • Необходимо отметить места прохождения проводки в стене. Это можно сделать с помощью специального прибора.
  • Далее крепится пластина внутреннего блока. Она должна быть горизонтальной (выровнять поможет строительный уровень). Затем прикладывается сама пластина и отмечаются места для сверления отверстий. После этого они сверлятся и туда вставляются крепежи.
  • Затем пластина ставится на место и тщательно закрепляется.
  • По такой же схеме устанавливается наружный блок.
  • Проверяется ровность установки и все аккуратно закрепляется.
  • С помощью перфоратора делается сквозное отверстие, через которое будут проходить коммуникации.

После этих действий прокладывается трасса в стене.

Как установить внешний блок

Все работы начинаются с монтажа конденсатора, выбираются подходящие кронштейны, которые выдержат вес кондиционера. Их лучше крепить к самой стене, а не к утеплителю или обшивке помещения.

Крепление системы на фасаде многоэтажки

Чтобы защитить системы от неблагоприятных воздействий окружающей среды, ее нарывают козырьком.

Дренажная трубка от внешнего блока должна выводиться в канализацию.

Как установить внутренний блок

Расстояние между двумя блоками должно быть пропорциональным мощности системы. Чем оно меньше, тем лучше работает система.

Именно по этой причине внутренний блок устанавливается на той же стене, что и внешний. Если это сделать невозможно, то выбирается максимально близкое место.

Важно учесть, что:

  1. Кондиционеры нельзя устанавливать над кроватью.
  2. Расстояние до потолка должно быть не менее 10 см.
  3. Нельзя размещать над окнами и батареями, а также в непроветриваемом помещении.
  4. Не следует ставить кондиционер вблизи к мебели.

Следует обеспечить свободный доступ к устройству, это улучшит его производительность и позволит своевременно его чистить.

Установка внутреннего блока практически аналогична внешнему. Сначала следует выбрать место, затем прикрепить кронштейны, а на них, испаритель. Разница лишь в том, что перед установкой внутреннего блока требуется просверлить отверстие для фреоновой трубки.

После установки всей системы два блока соединяются, а кондиционер подключается к сети.

Меры предосторожности

При укладке отдельной линии необходимо соблюдать некоторые правила, которые уберегут кондиционер от возможных неисправностей:

  • все элементы проводки должны быть доступны для обслуживания;
  • провод укладывается строго по горизонтали и/или вертикали;
  • нельзя прокладывать несколько проводов под штукатуркой на расстоянии меньше 3 мм;
  • не рекомендуется использовать соединение методом скрутки без специальных клемм или болтов;
  • не стоит соединять провода с медными и алюминиевыми жилами.

При горизонтальной укладке кабеля должны соблюдаться расстояния от потолка, балок, карниза, плинтуса.

потолокбалкикарнизыплинтус
Расстояние (мм15050 – 10050 – 100150 – 200

При вертикальной укладке расстояние от проемов и углов должно составлять не меньше 100 мм.

Особое внимание необходимо обратить на параллельную укладку с трассой газопровода или газового счетчика, где рекомендуемая дистанция не может быть меньше метра. При соседстве с горячим трубопроводом кабель нужно защитить изоляцией от воздействия повышенной температуры

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».


Схема чиллер-фанкойл 2

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
