Индекс мороза на карте
 |
| Рис.1. Индекс мороза |
Индекс мороза (ИМ):
абсолютное значение отрицательных градусочасов наружного воздуха с обеспеченностью 1% или наступлением события с вероятностью один раз в 100 лет.
Индекс мороза с такой обеспеченностью не применяется в строительной практике на территории РФ. Такая обеспеченность обусловлена высокими требованиями к долговечности фундаментов. При пониженных требованиях к долговечности фундамента можно принимать значение обеспеченности ИМ 2% (наступлением события с вероятностью один раз в 50 лет).
Необходимые значения ИМ получаются путем специальных вычислений. Для ориентировочных расчетов величина ИМ может быть принята по схематической карте, приведенной на Рис. 1
Смотреть!
— все опросы
Если в доме полы не утеплены, значит, там нет утеплителя, который служит преградой между грунтом и самим полом. Т.о., грунт под домом будет служить еще одним аккумулятором тепла, а его температура у основания фундамента будет больше. Для расчета фундамента вы можете воспользоваться калькулятором фундамента .
Если в доме пол утеплен, то этот утеплитель будет служить барьером для тепла и не будет позволять теплу расходоваться на нагрев грунта. Это становится причиной более низкой температуры под домом и фундаментом, из-за чего он промерзает быстрее. Поэтому при таком варианте толщина утеплителя должна быть больше.
ИМ, град.-ч | Толщина вертикальной теплоизоляции, достаточная (обусловленная толщиной материала), см | Горизонтальная теплоизоляция вдоль стен | Горизонтальная теплоизоляция на углах | ||
Ширина, м | Толщина вертикальной теплоизоляции (обусловленная толщиной материала), см | Длина утолщенных участков по углам здания, м | Толщина горизонтальной теплоизоляции (обусловленная толщиной материала), см | ||
Зачем рассчитывать толщину утеплителя?
Толщина утеплителя для наружных стен – не постоянная величина. Она меняется в зависимости от совокупности факторов. Все рекомендации о том, какой толщины взять тот или иной утеплитель, будут лишь примерными. И на них вряд ли стоит опираться.
Расчет утеплителя для стен сугубо индивидуальная процедура. И на самом деле она не так сложна, как может показаться на первый взгляд. Провести расчеты можно самостоятельно, не обращаясь к специалистам.
Проводить расчеты обязательно, так как недостаточная толщина утеплительного контура приведет к тому, что дом будет промерзать, влага, образующаяся внутри фасада станет благоприятной средой для грибков и плесени. И напротив, закупив более толстый утеплитель, чем требуется, вы зря потратите бюджет на бесполезный дополнительный объем материала.
В связи с этим, основное назначение расчетов – найти золотую середину.
Все калькуляторы
3D Расчет прямой лестницы
3D Расчет лестницы с поворотом на 90 градусов
3D Расчет лестницы с забежными ступенями с поворотом 90 градусов
3D Расчет лестницы с тремя пролётами и ровными площадками
3D Расчет лестницы с тремя пролетами и поворотными ступенями
3D Расчет лестницы с поворотом 180 градусов
3D Расчет лестницы с забежными ступенями 180 градусов
3D Расчет прямой лестницы на косоурах
3D Расчет винтовой лестницы
3D Расчет металлической лестницы
3D Расчет металлической лестницы с тетивой зигзаг
3D Расчет металлической лестницы с поворотом 90 градусов
3D Расчет металлической лестницы с поворотом 90 градусов с тетивой зигзаг
3D Расчет металлической лестницы с поворотом 180 градусов
3D Расчет металлической лестницы с поворотом 180 градусов с тетивой зигзаг
Расчет бетонной лестницы
Расчет односкатной крыши или пристройки
Расчет двухскатной крыши: площадь, стропила, высота
Расчет мансардной крыши
3D Расчет четырехскатной шатровой (вальмовой) крыши
3D Расчет треугольной деревянной фермы
Расчет стропильной системы крыши
3D Расчет навеса
Расчет ленточного фундамента
Расчет столбчатого фундамента
Расчет фундаментной плиты
Расчет бетонного кольца
Расчет состава и цены бетона
Расчет бассейна: вода, объем, стоимость
Расчет сруба из бревна
Расчет стен дома: количества кирпича, блоков или бруса
Расчет гипсокартона на потолок, стены, перегородки
Расчет керамической плитки для ванной или туалета
Расчет количества обоев на комнату
Расчет материалов наливного пола
Расчета пола: дерево, ламинат, паркет
Расчет объёма жидкости в прямоугольной емкости
Расчета объема жидкости в цистерне
Расчет объема жидкости в бочке или цилиндре
Расчет объема колодца
Расчёт объема и площади трубы
Расчет котлована и объемов земляных работ
Расчет объема траншеи
Расчет арматуры: вес, количество, стоимость
Расчёт объёма песка, щебня, гравия в куче
Расчет кубатуры пиломатериала
Расчет забора из профнастила, дерева, сетки
Расчет арки забора
Расчет кирпичного забора
Расчет полукруглой теплицы
Расчет прямоугольной теплицы
Расчет тротуарной плитки
Расчет рулонного газона
Расчет гипотенузы
Расчет площади участка
Расчет процентов по кредиту
Расчет размера крепежного хомута
2 Процедура расчета
Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.
Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.
Теплосопротивление на утепление стен минеральными плитами считают по формуле:
R=p/k, где
- R – непосредственно теплосопротивление;
- P – толщина слоя;
- k – коэффициент теплопроводности.
Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.
В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

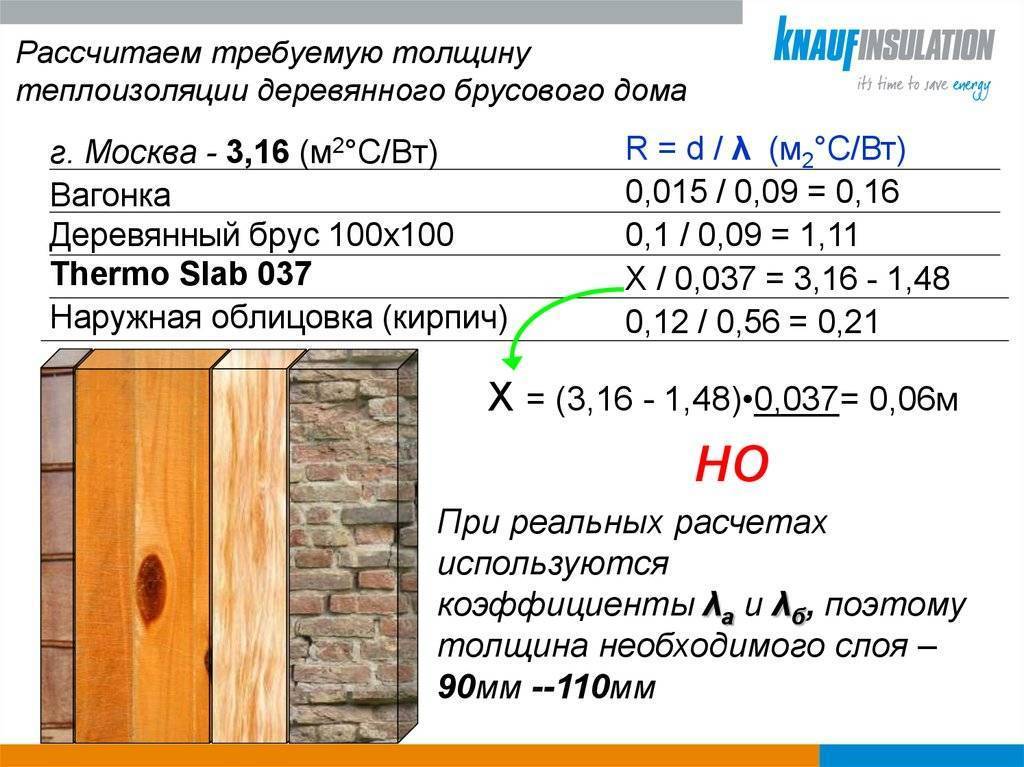

Схематическое изображение теплоизоляционного пирога
Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.
При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.
2.1 Расчет утеплителя
Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.
Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.
Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.
В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.
Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?
Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.
Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.
Пример расчета
Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона
Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.
Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.
Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:
- Стена – R = 3.5 –
- Потолок – R = 6 –
Затем следует определить толщину утеплителя, взяв за основу простую формулу:
p = R * k
Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.
Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.
Общие сведения по результатам расчетов
1. Количество утеплителя — Общий объем необходимого утеплителя
2. Площадь утепления — Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
3. Количество дюбелей ‘грибков’ — Общее количество дюбелей ‘грибков’ с расходом 6 штук на 1 квадратный метр утеплителя.
4. Вес утеплителя — Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.
Заключение
Не слишком сложные, теплотехнические расчеты и вычисление площади на нашем калькуляторе, помогут сориентироваться в вопросах выбора и закупки утеплителя. Оптимальным вариантом является профессиональный расчет при проектировании (выполнении реконструкции) здания, но даже самостоятельное определение необходимого типа и количества утеплителя заметно уменьшает вероятность ошибок при планировании трат.
Популярные способы утепления стен
Утеплить поверхности сегодня можно самыми различными способами. Все они могут делиться на подтипы по двум критериям:
- Выбранному утеплителю
- Способу проведения монтажных работ
Набирает большую популярность метод под названием моностена. Она представляет собой перегородку исключительно из одного материала – древесины или кирпича. Толщина свыше 40 см позволяет забыть о дополнительном утеплении.
Второй тип – многослойный пирог. В этом случае утеплитель располагают внутри стены между наружной и внутренней панелью. Если теплоизоляция предусматривается на этапе возведения перегородок – проблем не возникнет.
Когда утеплитель нужно поместить в уже выстроенные стены, содержащие полости – работу доверяют исключительно специалистам. Так как операция проводится «в слепую», у них должно быть в распоряжении специальное оборудование (эндоскопическая камера или телевизор), позволяющее наблюдать за всем происходящим.
Третий вариант – нанесение утеплителя снаружи на поверхность стен с последующим его сокрытием. Декорирование может быть любым: оштукатуривание, плитка, сайдинг и т. п
В этом случае особое внимание уделяется парорегуляции, гидроизоляции и ветровой защите
Для чего нужен расчет
Теплопроводность данного элемента здания – свойство строения проводить тепло через единицу своей площади при разности температур внутри и снаружи помещения в 1 град. С.
Выполняемый упомянутым выше сервисом теплотехнический расчет ограждающих конструкций необходим для следующих целей:
- для выбора отопительного оборудования и типа системы, позволяющей не только компенсировать теплопотери, но и создать комфортную температуру внутри жилых помещений;
- для определения необходимости дополнительного утепления здания;
- при проектировании и строительстве нового здания для выбора стенового материала, обеспечивающего наименьшие теплопотери в определенных климатических условиях;
- для создания внутри помещения комфортной температуры не только в отопительный период, но и летом в жаркую погоду.
Информация по назначению калькулятора
Онлайн калькулятор утеплителя, предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)
Является одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.
Маты каменной (базальтовой) ваты
В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».
Самыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями.
Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.
При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики
Напыляемые утеплители
Такой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.
Эковата
В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.
Известно два способа укладки: это сухой метод и влажный.
Сухой способ
— При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность. Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.
Влажный способ
— можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.
Поможем точно рассчитать параметры строительных конструкций!
Программа для лестниц поможет оценить удобство конструкции, определить ее безопасность, представить сооружение в просторах помещения. Больше о калькуляторах лестниц тут.
Порядок работы:
- выбираете конструкцию;
- указываете ширину и высоту проема, размеры ступеней и лестницы, мм;
- учитываете конструктивные особенности, отмечаете галочками;
- нажимаете кнопку: Рассчитать.
Через секунду на странице подводятся итоги. В случае отклонений от удобства или безопасности, предлагаются варианты решений. Дополнительные фишки: возможность распечатать результат, визуально оценить конструкцию в режиме 3D, подробные чертежи, необходимые для строительства, расчет стройматериалов и строительных конструкций.
Посетители Перпендикуляра имеют возможность использовать наши онлайн калькуляторы стройматериалов бесплатно.
Нахождение объемов
Строительные расчеты размеров траншеи, котлована, колодца помогут оценить фронт деятельности, определить стоимость услуги и оценить варианты удешевления.
- В приведенную форму необходимо ввести размеры и указать расценки в удобной валюте, используемой для региона. Калькулятор материалов для ремонта или стройки подводит итог, в котором, кроме объемов, площади подробно описана полная стоимость работы.
- Полученный результат можно использовать как для определения объема грунта, который потребуется удалить, так и для подбора экономически целесообразного варианта выполнения работы.
- Определение площади, объема труб, цистерны, цилиндра, размеров земельного участка пригодятся ежедневно для решения жизненных задач.
- Программа определения количества щебня, песка или грунта на основании геометрических размеров кучи потребуется для вычисления объемов, оценки имеющихся в распоряжении хозяина ресурсов.
Как рассчитать материалы для строительных работ
- Специальные программы помогут определить параметр конструкций при изготовлении фундамента, теплицы, полового покрытия. Точность результата зависит от правильности замера и введенных размеры в мм. Замеры выполняются согласно приведенным на сайте чертежам. Калькулятор расхода стройматериалов выдает результат в виде данных о необходимом количестве, приводит общие советы по изготовлению.
- В отношении фундамента — это сроки застывания, по теплицам приводятся рекомендации о создании хорошей теплоизоляции, параметры кровли пересекаются с данными по выбору угла наклона. Приводится величина объема полученного мансардного помещения.
- С помощью имеющихся на сайте инструментов, посетители Перпендикуляра.pro за считанные секунды могут получить дельные советы и точные данные. Все, что требуется от вас — правильно по чертежу выполнить замеры, ввести их в ячейки программы. Из специальных приспособлений достаточно одной рулетки.
Глубина залегания плитного фундамента
Первое, что стоит отметить при описании глубины залегания плитного фундамента – это особенности заливки таких монолитных конструкций. Их запрещено устанавливать на пахотных почвах, из-за этого приходится целиком удалять чернозем из котлована. При этом средняя глубина одного слоя равняется 40 сантиметрам (они засыпаются нерудным составом без содержания глины).
Для малозаглубленных плит характерно следующие особенности:
- Для загородных домов, дач и садовых домиков (где отсутствует отопление) необходима предварительна укладка пенополистирола под отмостку или отдельно взятую плиту;
- При наличии постоянной отопительной системы в доме, чтобы обезопасить грунт от промерзания, достаточно провести утепление отмостки на глубине 30 сантиметров (для полной ликвидации причин вспучивания);
- Самый бюджетный вариант возведения такого рода конструкции – при плите, заглублённой ниже отметки промерзания. Однако этот способ подойдет только для построек с подвальным помещением или цокольным этажом.
Монолитный фундамент для дома с цокольным этажомИсточник pallazzo.su
Расчет толщины утеплителя для стен
Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.
Исходные данные, которые мы имеем:
- Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*С.
- Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*С).
- Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*С).
- Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*С).
Требуется рассчитать толщину пенополистирола.
Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*С.
Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т1. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.
Таким образом получаем:
Т1= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83
Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т1:
3,31 – 0,83 = 2,48.
Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.
Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.
Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:
2,48 * 0,028 = 0,07м.
Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.
Сколько нужно утеплителя
Определяющим при закупке материалов является не только вид и толщина плит (рулонов), но и данные — сколько нужно утеплителя на известную площадь отделки. Для этого рационально использовать онлайн калькулятор утеплителя, он значительно упрощает проведение подсчетов, поскольку площадь стен, фронтонов, проемов окон и дверей вычисляются автоматически.
Для ручных вычислений необходимо знать:
- длину периметра строения;
- высоту стен (а также цоколя и фундамента, если он тоже утепляется);
- размеры и форму фронтонов;
- размеры и количество оконных и дверных проемов.
Делать подсчет – сколько утеплителя понадобится — удобно при наличии подробного чертежа.
На иллюстрации для расчета утеплителя (онлайн или в ручном режиме) представлен архитектурный вариант чертежа. Пользователь при вычислениях ставит размеры более удобным для себя способом.
Важно помнить: в архитектурных чертежах длины стен указываются как расстояния между их осями, в реальности от угла и до угла длина составляет расстояние между осями плюс толщина стены
Пример расчета
Рассчитать количество утеплителя попробуем на основе таких данных:
- периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
- высота стены 3 м;
- фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
- количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
- дверь одна, размерами 1200х2100 мм.
Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов
Соответственно площадь облицовки с учетом фронтона и проемов составит:
30х3+2х7х2-6х1,5х1,5-4х1,0х1,5-1х1,2х2,1= 96 кв.м.
Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).
Возможные проблемы, связанные с выбором неправильной толщины утеплителя
Продумывая, но не производя расчет толщины утеплителя фасадной части помещений, многие хозяева действуют по принципу: больше-лучше. Некоторые из них угадывают с толщиной слоя и вряд ли столкнуться с проблемами в дальнейшем. Однако возможны два варианта, когда она была выбрана неверно:
- Слой слишком большой
- Слой слишком маленький
Слой теплоизоляции слишком большой
Один из самых распространенных принципов «больше-лучше» неверен. Увеличение толщины, как правило, не приносит никакой экономической выгоды. Часть вложенных денежных средств в материалы будут потрачены напрасно.
Для каждого теплоизоляционного материала можно выделить оптимальный слой, который практически не пропускает воздушные потоки. Достигнув его, стены перестают дышать. Возможно образование конденсата, который будет разрушать строительные материалы. При этом внутренняя обстановка внутри помещения не изменится.
Слой теплоизоляции слишком маленький
Точка росы – понятие, с которым должен быть знаком каждый, кто начинает строительные работы. Она показывает, в каком именно месте начнется выделение конденсата межу двумя пространствами с различными температурами: внутренним и наружном.
Если толщина утеплителя будет меньше оптимальной, точка росы расположится внутри стены. Образование в ней влаги начнет вызывать внутренние разрушения, появление грибков и плесени. Если фасад оформлен и не моет быть дополнительно утеплен, потребуются дополнительные вложения на специальное осушительное оборудование. Последнее повлечет увеличение трат на электроэнергию и т. д.
Подводим итоги
Произвести расчет толщины утеплителя, ознакомившись с различными инструкциями и документами, способен каждый. Пренебрегать этим этапом нельзя, а по возможности следует проконсультироваться и даже попросить непосредственной помощи у специалиста. Затраченные время и средства незаметно, но очень быстро окупятся.
Производить расчет утеплителя рекомендуется в ситуациях, когда еще не были закуплены рабочие материалы. Сравнив различные их разновидности, можно выбрать самые подходящие варианты.
От чего зависит толщина?
Итак, перед тем, как рассчитать толщину утеплителя для стен, необходимо определить ряд параметров, от которых она зависит. Очевидно, что на толщину в первую очередь будут влиять климатические условия
Кроме того, важно также, из каких материалов построен дом, какой толщины стены и проч
Вот параметры, значения которых потребуются для предстоящих расчетов:
- Коэффициент минимально допустимого сопротивления теплоотдаче в регионе.
- Теплопроводность всех материалов, используемых при строительстве и отделке стен, а также толщина каждого из слоев.
- Теплопроводность самого утеплителя.
Параметр под первым номером определяется строительными нормативами. Значения по регионам приведены в соответствующем СНиП. Мы приведем ряд значений для крупных городов в таблице ниже.
Что касается теплопроводности стройматериалов и выбранного утеплителя, то данные значения можно получить из технической документации, прилагаемой к изделиям.
TermoCalc | Теплотехнический онлайн-калькулятор «Термокальк»
Внутренняя температура помещения :
°С
Максимальная влажность помещения :
%
Влажностный режим помещения :
Условия эксплуатации конструкций :
Градусо-сутки отопительного периода :
ГСОП
Плоскость максимального увлажнения в конструкции:
Соответствие фактического теплосопротивления данной стеновой
конструкции нормативным требованиям:
В соответствии с ГОСТ Р 54851-2011:
Применён коэффициент теплотехнической однородности типа выбранной стеновой конструкции |
Применён коэффициент теплотехнической однородности особенностей здания |
Коэффициент продуваемой минеральной ваты |
Применён региональный коэффициент |
Понижающий коэффициент при превышении удельного расхода отопления стен |
ТРЕБУЕМОЕ теплосопротивление стеновой конструкции: | (м·°С)/Вт |
Приведённое теплосопротивление конструкции: | (м·°С)/Вт |
Соответствие данной стеновой конструкции нормативу по санитарно-гигиеническому
требованию:
Температура помещения: | °С |
Температура внутренней поверхности стены: | °С |
Требуемая разница между температур. не более: | °С |
Температура росы (справочно): | °С |
Соответствие нормативу по защите данной стеновой конструкции от переувлажнения:
Сопротивление паропроницанию от внутренней поверхности до плоскости максимального увлажнения: | (м·ч·Па)/мг |
Требуемое сопротивление паропроницанию (из условия недопустимости накопления влаги в ограждающей конструкции за годовой период): | (м·ч·Па)/мг |
Требуемого сопротивления паропроницанию, (из условия ограничения влаги в ограждающей конструкции за период с отрицательными средними месячными температурами наружного воздуха): | (м·ч·Па)/мг |
Что желательно знать?
Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства
Среди них особое внимание уделяются двум показателям:
- Теплопроводность
- Коэффициент сопротивления теплопередачи
Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.
В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.
Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут
Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.
Согласно СНиП, для пенобетонного кирпича основные показатели равны:
- ГСОП – 6000
- Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
- Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)
Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.
СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.
Пример расчета
Рассчитать количество утеплителя попробуем на основе таких данных:
- периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
- высота стены 3 м;
- фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
- количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
- дверь одна, размерами 1200х2100 мм.
Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов.. Соответственно площадь облицовки с учетом фронтона и проемов составит:
Соответственно площадь облицовки с учетом фронтона и проемов составит:
Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).
Таблица черновых материалов с расходом на 1 м2 (кв.м)
Сантехнические коммуникации трубы и фитинги.
Электрика.
Расходный материал.
|
www.rembrigada.ru
