Калькулятор расчета длины контура водяного теплого пола

Как проводят расчет трубы для водяного теплого пола?

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
2. Высота дверных проемов не должна быть меньше 210 сантиметров.
3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены штукатурные работы и вставлены все окна.

Общие сведения по результатам расчетов

• Общий тепловой поток
  – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Тепловой поток по направлению вверх
  – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Тепловой поток по направлению вниз
  – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• Суммарный удельный тепловой поток
  – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• Суммарный тепловой поток на погонный метр
  – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• Средняя температура теплоносителя
  – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• Максимальная температура пола
  – Максимальная температура поверхности пола по оси нагревательного элемента.
• Минимальная температура пола
  – Минимальная температура поверхности пола по оси между трубами ТП.
• Средняя температура пола
  – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Длина трубы
  – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Тепловая нагрузка на трубу
  – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Расход теплоносителя
  – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• Скорость движения теплоносителя
  – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Линейные потери давления
  – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Общий объем теплоносителя
  – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Советы профессионалов

Перед установкой гидроизоляционного полотна необходимо хорошо очистить поверхность и убрать весь мусор. Также не допускается наличие сколов и трещин – их необходимо заделать перед началом работ.

Изоляция должна быть уложена встык либо внахлёст. Места соединений стоит заклеить широким скотчем. В участках прилегания стен также можно оставить немного изоляции, которая в дальнейшем будет накрыта стяжкой. Весь черновой пол необходимо скрыть изоляционным материалом.

Планки крепления труб устанавливаются на одинаковом расстоянии (50-70 см), перпендикулярно к стене, где будет размещаться коллектор.

Коллектор монтируется до того, как укладываются трубы. При его установке необходимо убедиться, что поверхность выдержит необходимые нагрузки: вес самого оборудования и всех соединительных элементов.

Для предотвращения образования трещин в больших помещениях профессионалы разделяют площадь обрабатываемой поверхности на сегменты с помощью демпферной ленты. Труба подачи подключается только по направлению от коллектора.

В обязательном порядке необходимо проводить испытание готовой конструкции трубопровода. Проверка осуществляется под давлением не менее 5 атмосфер и сроком не менее одного дня. В момент заливки стяжки систему отключают.

Даже при самостоятельной установке тёплого водяного пола есть работы, которые лучше доверить узкому специалисту. Например, подключение коллектора после насоса котла и перед другими радиаторами должно осуществляться только профессионалами. Установку термостатов также лучше доверить специалисту.

Монтаж водянного теплого пола вы можете посмотреть в этом видео.

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Расчет мощности водяного пола

Расчеты для системы горячего водоснабжения должны выполняться с особой тщательностью. Более поздние ошибки могут привести к дополнительным расходам, так как исправить их можно только путем полного или частичного удаления цементного раствора, что может повредить интерьер помещения.

Прежде чем приступить к расчету выхода, необходимо учесть некоторые параметры.

Параметры для водяного пола

На мощность системы отопления влияют несколько факторов, например

• Диаметр труб,
• производительность насоса,
• размер помещения,
• тип пола.

Эти параметры также помогают рассчитать длину труб напольного отопления и их разветвление для обогрева помещений.

Но как рассчитывается выход?

Методика расчетов мощности

Самостоятельно рассчитать мощность очень сложно, так как это требует навыков и опыта. По этим причинам лучше заказать его у подходящей организации, в которой работают инженеры-технологи. Если вы посчитаете сами, то средний показатель составит 100 ватт на квадратный метр. Этот метод используется в высотных зданиях.

В частных домах среднее значение мощности зависит от размера здания. Поэтому эксперты составили следующие цифры:

• Площадь до 150 квадратных метров — 120 Вт/м2,
• Площадь от 150 до 300 м2 — 100 Вт/м2,
• площадью от 300 до 500 м2 — 90 Вт/м2.

После того, как вы учли методику расчета мощности, необходимо рассчитать количество труб. Для этого, однако, необходимо сначала ознакомиться с установкой.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

• Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
• Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
• Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Расчет теплых полов по площади

Если вы решите установить такую систему в своем доме, следует помнить, что она требует точных цифр, чтобы оправдать свое название. Это связано с тем, что каждый контур пола имеет значительную длину и, следовательно, значительное гидравлическое сопротивление.

Чтобы она успешно работала, необходимо установить небольшой насос на каждом этаже или ярусе, но очень мощный насос для всей системы.

1. Чтобы правильно выбрать его, необходимо учитывать это:

• При расчете следует учитывать не только метрическое расстояние, но и другие важные факторы, оказывающие влияние:

Существуют и другие способы найти ответ на вопрос, как правильно рассчитать теплый пол. Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства адаптируются к свойствам насоса в зависимости от параметров. С помощью этого метода можно регулировать различные параметры системы.

1. Для отопительной системы площадью 10 кв. м это идеальное решение:

Обратите внимание, что разница между температурой поверхности и температурой охлаждающей жидкости может составлять порядка 15 °C. Оптимальным способом прокладки трубопроводной системы является «спиральный» вариант

Такой тип установки обеспечивает наиболее равномерное распределение тепла по всей поверхности и минимизирует гидравлические потери благодаря плавным изгибам.

При прокладке труб в районе наружной стены оптимальным является уклон в десять сантиметров. Рекомендуется предварительно разметить трубы, чтобы обеспечить хорошее и правильное крепление.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства;
• вариант остекления, включая тип профиля и стеклопакета;
• температурные показатели в регионе проживания;
• использование дополнительных источников обогрева;
• точные размеры площади помещения;
• предполагаемый температурный режим в помещении;
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм	Расход трубы на 1 м2, м п.
100	10
150	6,7
200	5
250	4
300	3,4

Какие данные понадобятся для расчета

Перед тем как приступить к самостоятельным подсчетам, нужно определить, для каких целей предназначена отопительная система – для всего обогрева помещения или для отдельных комнат. Затем нужно высчитать предварительные данные для расчета теплого водяного пола.

Рассмотрим самые главные показатели, которые влияют на эффективность всего отопительного оборудования в целом, и произведем их предварительный расчет.

Мощность

Чтобы сэкономить семейный бюджет, на функционировании комфортного низа помещения, необходимо грамотно рассчитать мощность теплопотерь отопительной системы

Для этого стоит обратить внимание на следующее:

• площадь выбранной комнаты;
• высота дверных проемов;
• расположение окон;
• из чего состоят стены;
• выбор температуры.

Так же нужно учесть есть ли мансарда или балкон.

Для того чтобы произвести этот расчет, нужно так же обратить внимание на конструкцию здания, где будет производиться расчет теплого водяного пола. Если это многоэтажное строение, то при дальнейших расчетах за мощность используют среднюю величину 100 Ватт, на метр в квадрате

Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

1. 120 Вт / кв. м. — 150 кв. м. площади.
2. 100 Вт / кв. м. – от 150 до 300 кв. м. площади.
3. 90 Вт / кв. м. — от 300 до 500 кв. м. площади.

На расчет теплого пола, так же влияет длинна контуров.

Контур

На эффективность обогрева помещения влияет объем контура отопительной системы, который выполняется в виде змейки или улитки. Для лучшей циркуляции теплоносителя при расчетах вносят длину контура не более 80 метров. Если это не достаточная величина для площади помещения, можно установить два или более контуров, и так же в этом количестве внести их в программу для расчетов теплых полов.

Здесь стоит отметить, что величина контуров зависит от характеристик труб.

Трубы

Существует большой выбор труб, которые имеют разный диаметр и состав. Но для контуров теплого пола специалисты рекомендуют выбрать следующие модели:

1. Металлопластиковые с диаметром 1,6 сантиметров. Контур из таких труб может достигать до 100 метров.
2. Пластиковые с диаметром 2 сантиметра. Из таких труб можно сконструировать контур в 120 – 125 метров.
3. Полиэтиленовые с диаметром в 1,8 сантиметров. Из таких труб максимальный размер контура доходит до 120 метров.

Шаг

При, раскладки контуров средний шаг между трубами зависит от климатических условий региона. Таким образом, если в зимний период средняя температура составляет от – 19 до 22 градусов, шаг составляет 15 сантиметров. Если температура ниже этих показателей, оптимальным шагом считается 10 сантиметров.

Таким образом, при соотношении шага и квадратного метра помещения, можно рассчитать длину труб для проектирования контуров.

Эти данные применяются для водяного теплого пола, только при установленной теплоизоляции.

Теплоизоляция

Программа для расчета теплого пола полностью зависит от теплопотерь. Если правильно произвести работы в теплоизоляции, можно не только в будущем сэкономить бюджет на 20%, но и добиться желаемых результатов температурного режима пола. Таким образом пол в многоэтажных зданиях утепляется 5 сантиметрами пенополистиролом, в одноэтажных толщина утеплителя должна составлять не менее 10 сантиметров.

Теплопотери в жилом доме (квартира)

Температура пола

Для расчета водяного теплого пола применяются следующие температурные режимы поверхности пола в помещении:

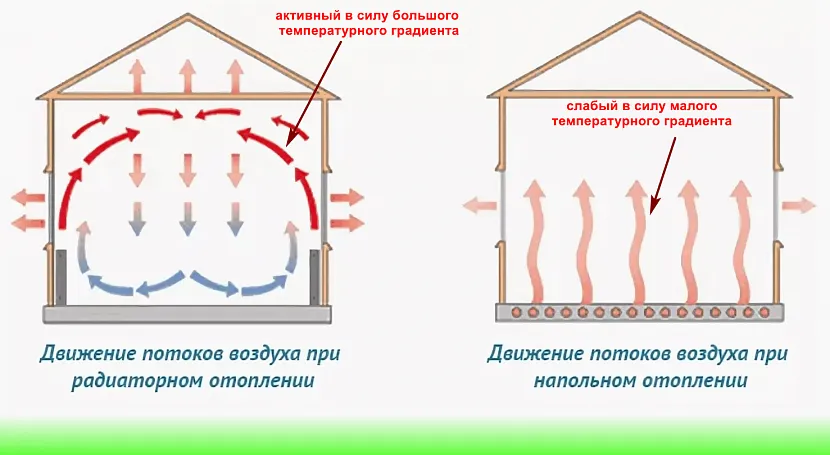

У водяной конструкции отопления тепло по поверхности пола распределяется не равномерно, так как между трубами температура ниже, чем над ними. Поэтому при дальнейшем вычислении можно установить, какой температуры будет теплоноситель, если из графика взять 27 градусов за максимальную величину.

Рассмотрев все данные, которые понадобятся для программы расчета теплого пола нужно узнать, как он вычисляет.

Теплопотери в частном доме

Проекты домов с котельной

Количество проектов 1980

• 3 комнаты
• 1 санузел

Проект Проект дома «1172»

В избранное

• 106.4² Общая площадь
• 12 x 10м Площадь застройки

от 1 551 000 р. Срок возведения 25 дней

• 6 комнат
• 1 санузел

Проект Проект дома AS-259F

В избранное

249² Общая площадь

от 3 361 500 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Проект дома Старая Купавна

В избранное

• 123² Общая площадь
• 9 x 9м Площадь застройки

от 1 660 500 р. Срок возведения 87 дней

• 6 комнат
• 5 санузлов

Проект Проект дома София

В избранное

• 444² Общая площадь
• 21 x 19м Площадь застройки

от 8 283 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома ДОК-116 / Брайтон

В избранное

• 116.5² Общая площадь
• 10 x 8м Площадь застройки

от 2 097 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Ольве

В избранное

• 273.4² Общая площадь
• 13 x 22м Площадь застройки

от 3 690 899 р. Срок возведения 140 дней

• 5 комнат
• 2 санузла

Проект Проект дома AS-198F

В избранное

256.4² Общая площадь

от 3 461 399 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Проект дома Амур 528

В избранное

• 500² Общая площадь
• 28 x 17м Площадь застройки

от 6 558 650 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Нева

В избранное

• 175.5² Общая площадь
• 13 x 12м Площадь застройки

от 1 760 000 р. Срок возведения 90 дней

• 3 комнаты
• 1 санузел

Проект Проект дома П-30

В избранное

• 101² Общая площадь
• 10 x 10м Площадь застройки

от 1 597 000 р. Срок возведения 30 дней

• 4 комнаты
• 2 санузла

Проект Проект дома ДОК-142 / Верона

В избранное

• 142² Общая площадь
• 10 x 9м Площадь застройки

от 2 556 000 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Проект дома AS-2044

В избранное

151² Общая площадь

от 2 038 500 р. Срок возведения индивидуально

• 7 комнат
• 4 санузла

Проект Проект дома Западный восток

В избранное

• 452² Общая площадь
• 14 x 19м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Донец

В избранное

• 117.8² Общая площадь
• 9 x 9м Площадь застройки

от 1 390 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома AS-2072

В избранное

148.7² Общая площадь

от 2 007 449 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Ясна

В избранное

• 264² Общая площадь
• 12 x 18м Площадь застройки

от 3 564 000 р. Срок возведения 139 дней

• 2 комнаты
• 2 санузла

Проект Проект дома «ТОПДОМ 1.35»

В избранное

• 111² Общая площадь
• 10 x 15м Площадь застройки

от 2 775 000 р. Срок возведения 5 дней

• 6 комнат
• 2 санузла

Проект Проект дома AS-663

В избранное

236.4² Общая площадь

от 3 191 400 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Проект дома AS-2003

В избранное

216² Общая площадь

от 2 916 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома 5-195

В избранное

• 195² Общая площадь
• 12 x 9м Площадь застройки

от 2 632 500 р. Срок возведения индивидуально

Смотреть все проекты

Водяной тёплый пол в последние годы все чаще выбирают в качестве альтернативы радиаторам отопления. Таким образом, решаются основные проблемы частных домов – холодные полы и скопление тёплого воздуха под потолком. Но, чтобы система функционировала нормально и перекрывала все теплопотери, необходим профессиональный расчёт тёплого пола на этапе его проектирования. Он достаточно сложен и лучше, чтобы выполняли его специалисты. Но при желании это можно сделать и самостоятельно.

Распределение тепловых потоков при разных системах отопления Источник cs11.pikabu.ru

Что может повлиять на теплоотдачу?

Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.

Теплый пол своими руками

Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.

Схема теплого пола под стяжку

Труба для теплого пола

Как сделать расчет длины трубы и мощности теплого пола без калькулятора?

Чтобы создать в каждом конкретном помещении оптимально-комфортные условия, необходимо определить «потребность» тепла. Она рассчитывается в киловаттах. При этом расчет водяных теплых полов проводят по площади без калькулятора и сложных вычислений. Учитывают, что:

• 1м3 объема пространства нуждается в 40 Ватт теплоты;
• каждое окно в помещении добавляет к 100 Ватт, а дверь 200 Ватт (входная);
• первые и последние этажи увеличивают расход тепла на теплый пол на 1.2-1.4 (коэффициенты компенсации).

Путем несложных вычислений эксперты подсчитали, что при раскладке труб с шагом 25 см каждый 1 м2 системы генерирует 82 Ватта тепла. Теперь зная, сколько трубы надо на 1м2 теплого пола, можно варьировать величину шага, чтобы достигнуть оптимальных условий. То есть при дистанции между витками в 15 см получают 101 Ватт, 10 см — соответственно, 117 Ватт. Чтобы вам было легче подсчитать тепловую мощность теплого пола на квадратный метр при использовании нестандартных шагов, мы приводим таблицу зависимости.

Общая информация

Водяной теплый пол представляет собой систему, которая использует в качестве нагревательного элемента жидкость, циркулирующую по гибким трубам. Источником тепла для жидкости может послужить как центральная система отопления, так и газовый котел.

Достоинством такого пола является невысокая стоимость и совместимость со всеми напольными покрытиями. Вся система состоит из трубопровода, коллектора, источника тепла и насоса. При установке необходимо придерживаться максимально точных расчетов, чтобы тепло равномерно распространялось по помещению.

Важно! Чтобы добиться максимальной эффективности такой системы отопления, необходимо серьезно отнестись к расчетам. При неправильной установке возможна холостая работа: будут наблюдаться высокие теплопотери и несоответствие требуемой температуре помещения

Перед тем как производить расчет водяного теплого пола обязательно нужно изучить виды труб, их характеристики.

Трубы бывают следующих видов:

• металлопластиковые — отличное сочетание цены и качества;
• шланги из сшитого полиэтилена;
• из пенопропилена, имеют плохую теплопроводность;
• медные трубы — дорогие, однако имеют лучшую теплопроводность;
• гофрированные.

Подробнее про устройство водяного теплого пола читайте в этой статье.

Порядок вычисления потерь тепла

От полученного результата зависит, сколько тепла понадобится помещению, чтобы в нем была обеспечена комфортная температура, и какая мощность должна быть у системы обогрева пола и у нагревательного котла с циркуляционным насосом.

Расчет теплопотерь сложен, поскольку на них влияет много параметров и исходных данных:

• время года;
• температура за окном;
• назначение помещения;
• размер оконных проемов и их количество;
• вид финишного покрытия;
• степень теплоизоляции ограждающих конструкций;
• какое помещение располагается сверху и снизу комнаты (отапливаемое или нет);
• наличие иных источников тепла.
