Калькулятор расчета термоизоляции труб отопления при наружной прокладке
В частном строительстве могут случиться ситуации, когда котельная расположена в основном здании, но от него требуется провести теплотрассу к другой постройке – жилой, технической, подсобной, сельскохозяйственной и т.п. Получается, что некоторые участки трубы проходящие, например, через неотапливаемые помещения, через подвалы или чердаки, проложенные в подземных каналах а иногда – и просто на открытом воздухе, чтобы не допустить ненужных потерь тепловой энергии потребуют дополнительной термоизоляции.
Калькулятор расчета термоизоляции труб отопления при наружной прокладке
Удобнее всего, конечно, использовать готовые утеплительные полуцилиндры, но если такой возможности нет, то можно применить и минеральную вату. Найти требуемые значения толщины утеплителя несложно – для этого есть соответствующие таблицы. Проблема в том, что любой волокнистый утеплитель при таком использовании со временем обязательно даст усадку, и его толщины может стать недостаточно. Предусмотреть этот нюанс поможет калькулятор расчета термоизоляции труб отопления при наружной прокладке.
Для расчетов потребуются некоторые табличные данные – они указаны ниже, с соответствующими пояснениями.
Табличные данные для расчета и пояснения по его проведению
Точный расчет подобного утепления теплотрассы – это весьма сложные вычисления, и проводит их нет необходимости, так как основные показатели давно определены и сведены в таблицы. Ниже представлена таблица, которую с успехом можно использовать при утеплении теплотрасс минеральной ватой для практически всей Европейской части России. При желании, для районов с более суровым или, наоборот, мягким климатом можно найти свои значения, вбив в поисковике «СП 41-103-2000».

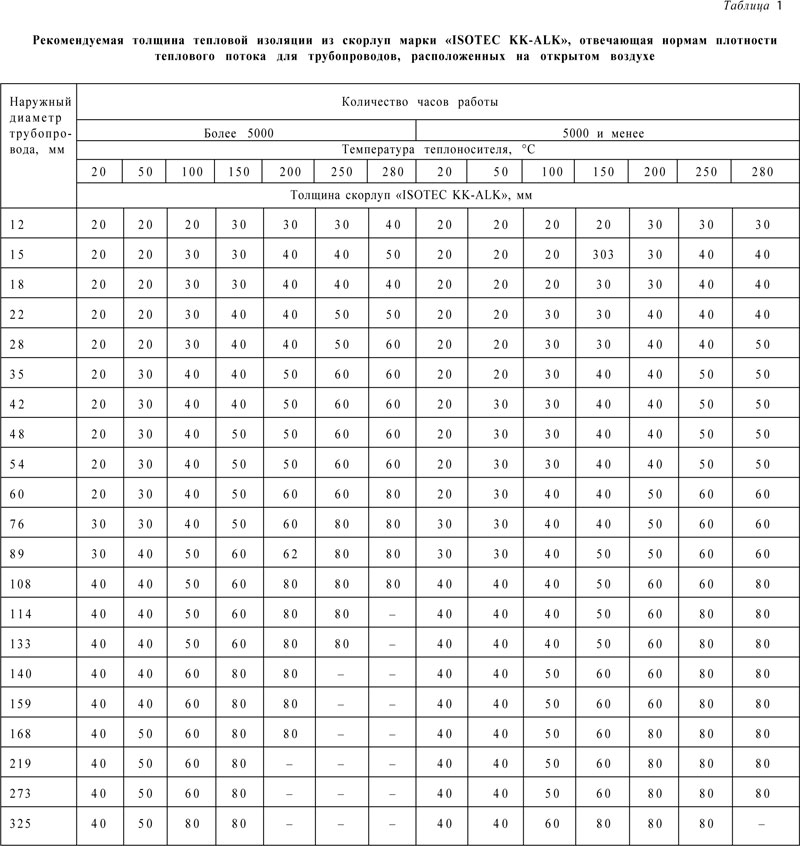

| Наружный диаметр трубы, мм | Температурный режим теплоносителя, °С | |||||
| подача | обратка | подача | обратка | подача | обратка | |
| 65 | 50 | 90 | 50 | 110 | 50 | |
| Толщина минераловатной изоляции, мм | ||||||
| 45 | 50 | 50 | 45 | 45 | 40 | 40 |
| 57 | 58 | 58 | 48 | 48 | 45 | 45 |
| 76 | 67 | 67 | 51 | 51 | 50 | 50 |
| 89 | 66 | 66 | 53 | 53 | 50 | 50 |
| 108 | 62 | 62 | 58 | 58 | 55 | 55 |
| 133 | 68 | 68 | 65 | 65 | 61 | 61 |
| 159 | 74 | 74 | 64 | 64 | 68 | 68 |
| 219 | 78 | 78 | 76 | 76 | 82 | 82 |
| 273 | 82 | 82 | 84 | 84 | 92 | 92 |
| 325 | 80 | 80 | 87 | 87 | 93 | 93 |
Любая минеральная вата при накручивании на трубы обязательно со временем даст усадку. Можно, конечно, «намотать» ее с большим запасом, но это нерентабельно, а кроме того, СНиП определяет и предельно допустимые максимальные толщины утепления:
| Наружный диаметр трубопровода, мм | Предельная толщина термоизоляции трубы, мм, при температуре носителя | |
| до +19°С | +20°С и более | |
| 18 | 80 | 80 |
| 25 | 120 | 120 |
| 32 | 140 | 140 |
| 45 | 140 | 140 |
| 57 | 150 | 150 |
| 76 | 160 | 160 |
| 89 | 180 | 170 |
| 108 | 180 | 180 |
| 133 | 200 | 200 |
| 159 | 220 | 220 |
| 219 | 230 | 230 |
| 273 | 240 | 230 |
| 325 | 240 | 240 |
предельная толщина Лучше всего – провести вычисления, в которых учтен коэффициент уплотнения материала и диаметр утепляемой трубы. Для этого есть соответствующая формула, которая и заложена в предлагаемый калькулятор.
А коэффициент уплотнения несложно определить из следующей таблицы:
| Минераловатные утеплители и диаметр изолируемых труб | Коэффициент уплотнения Kc. |
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду | 3 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| → Ду ≥ 800, при средней плотности 23 кг/м ³ | 2 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| → М-45, 35, 25 | 1.6 |
| → М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| → М-11: | |
| ̶ для труб с Ду до 40 мм | 4,0 |
| ̶ для труб с Ду от 50 мм и выше | 3,6 |
| → М-15, М-17 | 2.6 |
| → М-25: | |
| ̶ для труб с Ду до 100 мм | 1,8 |
| ̶ для труб с Ду от 100 до 250 мм | 1,6 |
| ̶ для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| → 35, 50 | 1.5 |
| → 75 | 1.2 |
| → 100 | 1.1 |
| → 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| → П-30 | 1.1 |
| → П-15, П-17 и П-20 | 1.2 |
Полученное значение становится оптимальным – оно и гарантировано обеспечивает необходимый уровень утепления теплотрассы, и не приводит к ненужному перерасходу минеральной ваты.
При определенных условиях может получиться, что расчет дает толщину меньше табличной. В этом случае — на практике применяется исходное табличное значение.
Методика просчета однослойной теплоизоляционной конструкции
Основная формула расчета тепловой изоляции трубопроводов показывает зависимость между величиной потока тепла от действующей трубы, покрытой слоем утеплителя, и его толщиной. Формула применяется в том случае, если диаметр трубы меньше чем 2 м:
Формула расчета теплоизоляции труб.
ln B = 2πλ [K(tт — tо) / qL — Rн]
В этой формуле:
- λ — коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
- K — безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры, некоторые значения K можно взять из Таблицы 1;
- tт — температура в градусах транспортируемой среды или теплоносителя;
- tо — температура наружного воздуха, ⁰C;
- qL — величина теплового потока, Вт/м2;
- Rн — сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.
Таблица 1
| Условия прокладки трубы | Значение коэффициента К |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода до 150 мм. | 1.2 |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода 150 мм и более. | 1.15 |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на подвесных опорах. | 1.05 |
| Неметаллические трубопроводы, проложенные на подвесных или скользящих опорах. | 1.7 |
| Бесканальный способ прокладки. | 1.15 |
Значение теплопроводности утеплителя λ является справочным, в зависимости от выбранного теплоизоляционного материала. Температуру транспортируемой среды tт рекомендуется принимать как среднюю в течение года, а наружного воздуха tо как среднегодовую. Если изолируемый трубопровод проходит в помещении, то температура внешней среды задается техническим заданием на проектирование, а при его отсутствии принимается равной +20°С. Показатель сопротивления теплообмену на поверхности теплоизоляционной конструкции Rн для условий прокладки по улице можно брать из Таблицы 2.
Таблица 2
| Rн,(м2 ⁰C) /Вт | DN32 | DN40 | DN50 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 | DN600 | DN700 |
| tт = 100 ⁰C | 0.12 | 0.10 | 0.09 | 0.07 | 0.05 | 0.05 | 0.04 | 0.03 | 0.03 | 0.03 | 0.02 | 0.02 | 0.017 | 0.015 |
| tт = 300 ⁰C | 0.09 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 | 0.02 | 0.02 | 0.02 | 0.015 | 0.013 |
| tт = 500 ⁰C | 0.07 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.03 | 0.02 | 0.02 | 0.02 | 0.02 | 0.016 | 0.014 | 0.012 |
Примечание: величину Rн при промежуточных значениях температуры теплоносителя вычисляют методом интерполяции. Если же показатель температуры ниже 100 ⁰C, величину Rн принимают как для 100 ⁰C.
Показатель В следует рассчитывать отдельно:

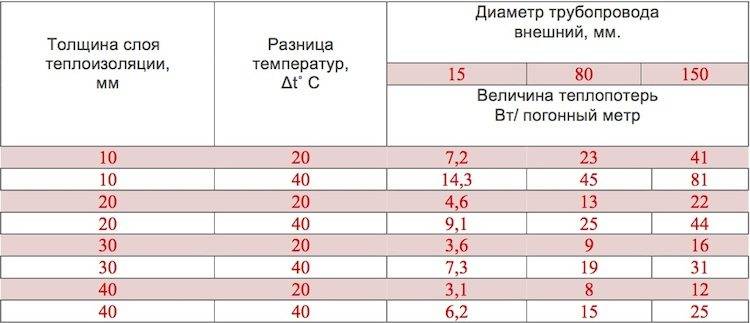

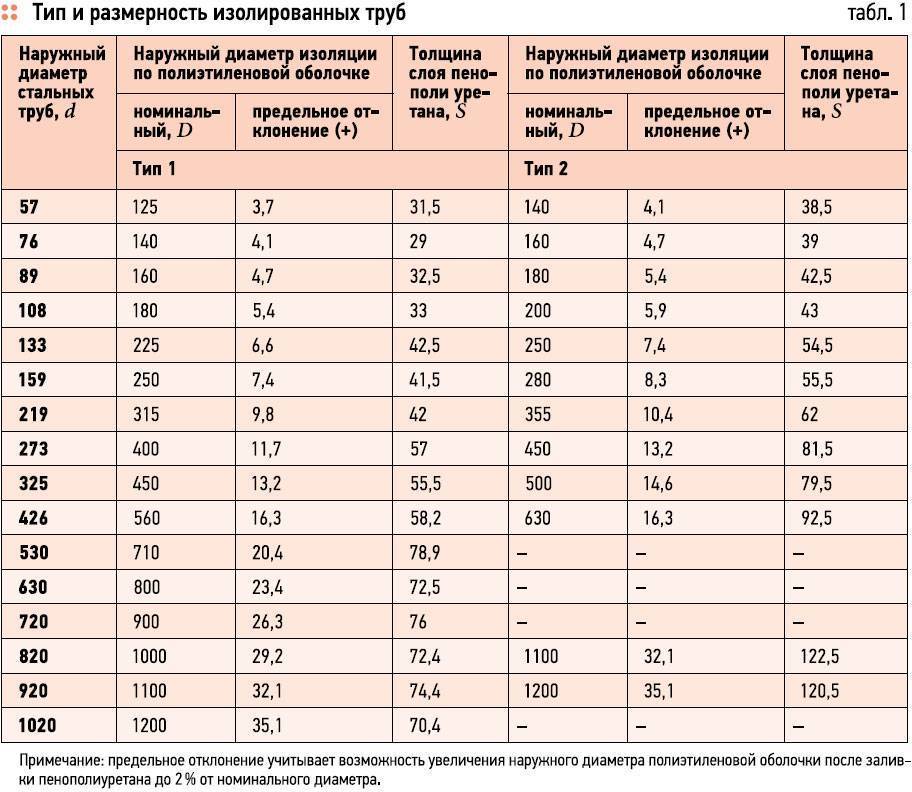

Таблица тепловых потерь при разной толщине труби и теплоизоляции.
B = (dиз + 2δ) / dтр, здесь:
- dиз — наружный диаметр теплоизоляционной конструкции, м;
- dтр — наружный диаметр защищаемой трубы, м;
- δ — толщина теплоизоляционной конструкции, м.
Вычисление толщины изоляции трубопроводов начинают с определения показателя ln B, подставив в формулу значения наружных диаметров трубы и теплоизоляционной конструкции, а также толщины слоя, после чего по таблице натуральных логарифмов находят параметр ln B. Его подставляют в основную формулу вместе с показателем нормируемого теплового потока qL и производят расчет. То есть толщина теплоизоляции трубопровода должна быть такой, чтобы правая и левая часть уравнения стали тождественны. Это значение толщины и следует принимать для дальнейшей разработки.
Рассмотренный метод вычислений относился к трубопроводам, диаметр которых менее 2 м. Для труб большего диаметра расчет изоляции несколько проще и производится как для плоской поверхности и по другой формуле:
δ = [K(tт — tо) / qF — Rн]
В этой формуле:
- δ — толщина теплоизоляционной конструкции, м;
- qF — величина нормируемого теплового потока, Вт/м2;
- остальные параметры — как в расчетной формуле для цилиндрической поверхности.
Удобство работы с калькулятором
Независимо от типа магистралей все они подлежат изолированию. Обычно трубы стараются прокладывать под землей. Но в частном строительстве нередки случаи, когда некоторые фрагменты инженерных систем проходят по улице, через подвал, чердак или неотапливаемое помещение. Наружная прокладка становится вынужденным решением, если, например, необходимо провести водопровод или теплотрассу к подсобной или технической постройке, а котельная находится в жилом доме.
Такой участок магистрали необходимо защищать иначе, чем подземные коммуникации: от физического воздействии природных явлений (промерзания), коррозии, а также максимально уменьшить потери тепловой энергии. Все эти задачи решаются при помощи дополнительной термоизоляции. Стоит сказать, что расчет объема изоляции трубопроводов на калькуляторе удобен по трем причинам:
- Оптимизирует затраты.
- Экономит ваше время.
- Предлагает дополнительные возможности. Например, при расчете минераловатных цилиндров погонные метры переводятся в объем (м³). Это позволяет понять, какой автомобиль подойдет для транспортировки материала.
Термоизоляция – путь к экономии Источник jhmrad.com Правильный расчет позволит грамотно выполнить работы, и трубы будут поддерживаться в надлежащем состоянии. Большую роль играет и выбор материала, ведь он не только препятствует потерям тепла, но и предотвращает коррозию, а, значит, помогает продлить срок эксплуатации системы.
Материалы: оптимальные варианты для трубопроводов
Тепловая изоляция применяется для всех видов трубопроводов, независимо от температуры теплоносителя. Как правило, она состоит из следующих компонентов:
- Основной слой теплоизоляции. Он защищает изолируемую трубу от потерь тепла.
- Наружное покрытие. Она защищает теплоизоляционный слой от увлажнения, механических повреждений, воздействия агрессивных сред. От наружной защиты требуется особая прочность и сохранение целостности при эксплуатации.
- Крепления. Удерживают материалы в правильном положении.
Для обустройства изоляции используют материалы нескольких видов. Они отличаются способом нанесения на поверхность и толщиной получаемого слоя, но должны обладать следующими качествами:
- Не относиться к классу горючих веществ.
- Не быть агрессивными по отношению к металлическим элементам системы.
По сфере применения различают следующие типы утеплителей:
- Для элементов производственных линий.
- Для канализационных, сточных и дренажных труб.
- Для вентканалов и систем кондиционирования.
- Для подземных трубопроводов с горячей и холодной водой.
Расчет тепловой изоляции трубопроводов в калькуляторах выполняется на основе другой классификации утеплителей – их формы. По этому параметру выделяют напыляемые, плитные, рулонные материалы и утеплители в виде цилиндров. В частном строительстве распространены следующие виды теплоизоляции:
- Минеральная вата и маты из минваты со стеклотканью (прошивные).
- Плиты из минваты невысокой плотности на синтетических связующих.
- Плиты совелитовые (асбестоцементные).
- Плиты повышенной жесткости.
Также применяют фольгированные покрытия, полимерные пленки, стекловату различной толщины, штукатурные покрытия, стеклопластик (для гидроизоляции). Отдельный класс составляют полимерно-битумные составы, прочные и экономичные, реже используется жидкий пенополиуретан.
Утепление трубы дымохода Источник oboiman.ru
Разновидности утепляющего материала
Утеплители по области применения бывают:
1.утеплители, подходящие для водопроводов с холодной и горячей водой, для сетей с центральным отоплением, для технического оборудования разного типа.
2.для труб канализации, также труб водоотведения.
3.для оборудования вентиляции, морозильных устройств.
Утеплители имеют разный внешний вид, который определяет технологию укладки:
1.рулонный тип.
2.листвой тип.
3.кожуховый тип.
4.заливочный тип.
5.комбинированный тип.
Внимание! Утепляющие материалы должны иметь низкий уровень теплопроводности, высокую устойчивость к воспламенению. Этими свойствами наделены:
Этими свойствами наделены:
1.утеплитель из минеральной ваты, который выпускается в рулонах. Применяют для проведения теплоизоляции трубопроводов, имеющих теплоноситель с высокими температурами. Минеральную вату наматывают на трубопровод. Закрепляя с помощью бечевки из синтетики, либо проволоки из нержавейки. Поэтому для трубопроводов больших объемов данный материал считается не экономичным.
2.утеплитель из пенополистирола, по — другому скорлупа. Удобен для монтажных работ, устойчив к воспламенению, имеет низкий показатель теплопроводности и влагопоглощения. Материала незаменим во время прокладки водопроводов и отопительных систем. Его применяют при любых значениях температуры, для трубопроводов из стали, металлопластика или полимеров. Материал выпускают в форме цилиндров, внутренний размер утеплителя можно подобрать для любого трубопровода.
3.утеплитель из пеноизола. По характеристикам не уступает пенополистиролу, но отличается методом монтажа. Его наносят с помощью распыляющей установки, потому что материал находится в жидком состоянии. Застывая пеноизол образует герметичную оболочку, которая имеет низкий уровень теплопроводности. Утеплитель не требует каких-либо крепежных элементов.
Внимание! Утеплитель пеноизол относится к дорогим утепляющим материалам. 4.утеплитель из вспененного полиэтилена
Как правило, применяют на водопроводах, отличается легкость монтажных работ. Материал нарезают полосками нужной длины, обматывают трубы, закрепляя при помощи скотча. Некоторые производители выпускают утеплитель в форме разрезанной трубы с одной стороны, который надо надеть на трубу
4.утеплитель из вспененного полиэтилена. Как правило, применяют на водопроводах, отличается легкость монтажных работ. Материал нарезают полосками нужной длины, обматывают трубы, закрепляя при помощи скотча. Некоторые производители выпускают утеплитель в форме разрезанной трубы с одной стороны, который надо надеть на трубу.
5.утеплитель из фольгированного пенофола. Относится к современным типам утеплителей. Материл включает полированную фольгу из алюминия, вспененный полиэтилен. Утеплитель хорошо хранит тепло. Фольга отличается своими теплоотражающими качествами, поэтому накапливает и отражает тепло обратно к трубе.
Выбирая материал, необходимо учитывать условия применения, свойства утеплителя, легкость укладки, также расчетные показатели теплоизоляции, чтобы провести утепляющие работы на высоком уровне.
Особенности процесса
От чего зависит толщина теплоизоляции трубопроводов? Какие факторы при расчетах нужно учитывать?
Характеристики сетей
Почему теплоизоляция технологических трубопроводов разнится? В первую очередь этот процесс зависит от места нахождения и данных самой системы.
Различают следующие способы прокладки трасс:
- открытый монтаж – на улице;
- в помещении;
- по бесканальной технологии;
- по тоннелю;
- в непроходных каналах.
Согласно нормам СНиПа для каждого из вариантов монтажа предусмотрены разные показатели допустимых потерь тепла. Многие считают, что калькулятор расчета теплоизоляции трубопроводов, основанный на таких вводных данных, наиболее практичным и корректным инструментом. Безусловно, учитываются и другие параметры, о которых вы узнаете далее.
Главное правило методики – величина тепловых потерь прокладываемой трассы не должна превышать уровня, предписанного СНиПом.
Существует и альтернативная методика (по утверждениям начинающих домовладельцев – более простая), основанная на нормативах, изложенных в документах, именуемых Сводом Правил. Этот справочник считают самым доступным для понимания, а, значит, «палочкой-выручалочкой» для новичков в области прокладывания трасс. В чем заключаются упрощения?
Разрешается не брать во внимание противодействие металлических стенок элементов процессу теплопередачи. Основанием для такого послабления является следующее: практически все сетевые и технологические трубопроводы делают из стали, которая отлична крайне низкой сопротивляемостью теплопередаче.
Если сравнивать потери тепла в слое теплоизоляционного материала и внутри самой конструкции (из-за отдачи тепла от содержимого системы стенкам), то последние настолько мизерны, что их можно игнорировать при расчетах по монтажу теплоизоляции трубопроводов.. Только после проведения детальных вычислений, станет понятно, какие материалы для теплоизоляции трубопроводов вам нужно приобретать, какая толщина этого сырья применима для отдельно взятого варианта, как все должно происходить
Только после проведения детальных вычислений, станет понятно, какие материалы для теплоизоляции трубопроводов вам нужно приобретать, какая толщина этого сырья применима для отдельно взятого варианта, как все должно происходить.
Перед монтажом системы нужно детально все рассчитать: какой утеплитель вам нужен, какова его толщина применима для покрытия отдельно взятой конструкции
Факторы влияния
От каких моментов зависит выбор толщины материала и вида теплоизоляции трубопроводов?
Запоминайте перечень этих важных факторов:
- температура содержимого системы;
- вид и характеристики утеплителя;
- изменения температуры вне сети – в окружающей трассу среде;
- предел механической нагрузки на конструкцию;
- склонность теплоизоляционного материала к деформации;
- в случае подземного размещения системы – нагрузка от грунта.
Схема тепловой изоляции
Расчет изоляционных материалов трубопроводов
Расчеты изоляции для трубопроводов провести несложно, для удобства рекомендуется пользоваться специальными калькуляторами.
Есть ряд действий, которые позволяют предварительно определить объемы материалов. Перед тем как начинать расчеты, следует сразу определиться, какой именно тип утеплителя будет использован. Изоляторы отличаются не только внешне, но и условиям укладки, свойствами.
Для изоляции трубопроводов могут применяться окрасочные вещества.
Качество материалов высокое, слой получается тонким, но прочным, полностью выполняющим все функции. Расчет делается таким образом:
Используется формула вычисления площади цилиндра S=2πr(h+r), где r – радиус основания трубы, h – параметр длины трубы, π – константа, приближенное значение для данного случая используется 3,14. Полученное значение и есть площадь окраски. Далее следует согласно инструкции производителя определить расход материала.
Схема расчета теплоизоляции для трубы.
При использовании обычных изоляционных материалов расчеты проводятся намного проще. Необходимо определить объем для внутренней части трубы и внешней. Для этого применяется формула V=πr2h, где:
- V – объем трубопровода; r – значение радиуса (внешнего или внутреннего); h – длина трубы; π равно 3,14.
Отдельно вычисляется значение внутреннего и внешнего радиуса, полученная разница и будет равна объему всего материала изоляции трубопровода. Обертывание – это вариант внешней изоляции. В данном случае расчет выполняется аналогично по первой указанной формуле, но требуется учитывать толщину материала, так как она оказывает влияние на количество.
Варианты изоляции трубопровода
Напоследок рассмотрим три эффективных способа теплоизоляции трубопроводов.
Возможно, какой-то из них вам приглянется:
- Утепление с применением обогревающего кабеля. Помимо традиционных методов изоляции, есть и такой альтернативный способ. Использование кабеля весьма удобно и продуктивно, если учитывать, что защищать трубопровод от замерзания нужно всего лишь полгода. В случае обогрева труб кабелем происходит значительная экономия сил и денежных средств, которые пришлось бы потратить на земельные работы, утеплительный материал и прочие моменты. Инструкция по эксплуатации допускает нахождение кабеля как снаружи труб, так и внутри них.
Дополнительная теплоизоляция греющим кабелем
- Утепление воздухом. Ошибка современных систем теплоизоляции заключается вот в чем: зачастую не учитывается то, что промерзание грунта происходит по принципу «сверху вниз». Навстречу же процессу промерзания стремится поток тепла, исходящий из глубины земли. Но так как утепление производят со всех сторон трубопровода, получается, также изолирую его и от восходящего тепла. Поэтому рациональнее монтировать утеплитель в виде зонтика над трубами. В таком случае воздушная прослойка будет являться своеобразным теплоаккумулятором.
- «Труба в трубе». Здесь в трубах из полипропилена прокладываются еще одни трубы. Какие преимущества есть у этого способа? В первую очередь к плюсам относится то, что трубопровод можно будет отогреть в любом случае. Кроме того, возможен обогрев при помощи устройства по всасыванию теплого воздуха. А в аварийных ситуациях можно быстро протянуть аварийный шланг, тем самым предотвратив все отрицательные моменты.
Изоляция по принципу «труба в трубе»
Введите данные в онлайн калькулятор для расчёта
Перед использованием калькулятора прочтите инструкцию.
Рассчитанную тепловую мощность рекомендуется увеличить на 20% для покрытия неучтенных обстоятельств, что и предусмотрено в предлагаемом расчёте. Для того, чтобы система водяного отопления правильно функционировала, необходимо обеспечить нужную скорость теплоносителя в системе.
- Скорости продвижения воды в трубопроводах рекомендуется в пределах от 0,3 до 1.5 м/сек;
- при скорости меньшей 0.3 м/сек в системе могут появляться воздушные пробки;
- при скорости большей 1.5 м/сек – гидравлические шумы. Таким образом,оптимальная скорость продвижения воды в трубопроводах находится в пределах от 0,4 до 1 м/с.
Для расчёта потерь давления кроме диаметра и длины трубопровода в нашем онлайн калькуляторе, необходимо также задать материал труб, эквивалентная шероховатость которых определяет затраты на преодоление трения жидкости о стенки труб; полученный результат умножается на коэффициент 1.2 для учета гидравлического сопротивления отводов, поворотов, кранов и других элементов трубопровода.
Выбираем утеплитель
Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.
Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.
Сравнивать их между собой не совсем правильно, а уж тем более утверждать, что один из них является самым лучшим. Поэтому давайте просто рассмотрим виды изоляционных материалов для труб.
По сфере применения:
- для трубопроводов холодного и горячего водоснабжения, паропроводов систем центрального отопления, различных технических оборудований;
- для канализационных систем и систем водоотвода;
- для труб вентиляционных систем и морозильного оборудования.
По внешнему виду, который, в принципе, сразу же объясняет и технологию применения утеплителей:
- рулонные;
- листовые;
- кожуховые;
- заливочные;
- комбинированные (это скорее уже относится к способу изоляции трубопровода).
Основные требования к материалам, из которых изготавливаются утеплители для труб – это низкая теплопроводность и хорошая устойчивость к огню.
Под эти важные критерии подходят следующие материалы:
Минеральная вата. Чаще всего продается в виде рулонов. Подходит для утепления трубопроводов с теплоносителем высокой температуры. Однако если использовать минвату для изоляции труб в больших объемах, то такой вариант окажется не очень-то выгодным с точки зрения экономии. Тепловая изоляция с помощью минваты производится методом намотки, с последующим ее закреплением синтетической бечевкой или нержавеющей проволокой.
На фото трубопровод, утепленный минватой
Использовать его можно как при низких, так и при высоких температурах. Подходит для стальных, металлопластиковых и других полимерных труб. Еще одна положительная особенность – пенополистирол имеет цилиндрическую форму, причем его внутренний диаметр можно подобрать под размер любой трубы.
Пеноизол. По своим характеристикам находится в близком родстве с предыдущим материалом. Однако способ монтажа пеноизола совсем иной – для его нанесения требуется специальная распыляющая установка, так как он представляет собой компонентную жидкую смесь. После застывания пеноизола вокруг трубы образуется герметичная оболочка, почти не пропускающая тепло. К плюсам здесь также можно отнести отсутствие дополнительного крепления.
Пеноизол в деле
Фольгированный пенофол. Самая последняя разработка в сфере утеплительных материалов, но уже завоевавшая своих поклонников среди российских граждан. Пенофол состоит из полированной алюминиевой фольги и слоя вспененного полиэтилена.
Такая двухслойная конструкция не просто сохраняет тепло, а даже является неким обогревателем! Как известно, фольга обладает теплоотражающими свойствами, что позволяет накапливать и отражать тепло к изолируемой поверхности (в нашем случае это трубопровод).
Кроме того, фольгированный пенофол экологичен, слабогорюч, устойчив к температурным перепадам и повышенной влажности.
Как вы сами видите, материалов предостаточно! Выбирать, чем утеплять трубы, есть из чего. Но при выборе не забывайте учитывать особенности окружающей среды, характеристики утеплителя и его простоту монтажа. Ну и не помешало бы произвести расчет теплоизоляции труб, дабы сделать все грамотно и надежно.
Укладка изоляции
Расчет изоляции зависит от того, какая укладка применяется. Она может быть наружной либо внутренней.

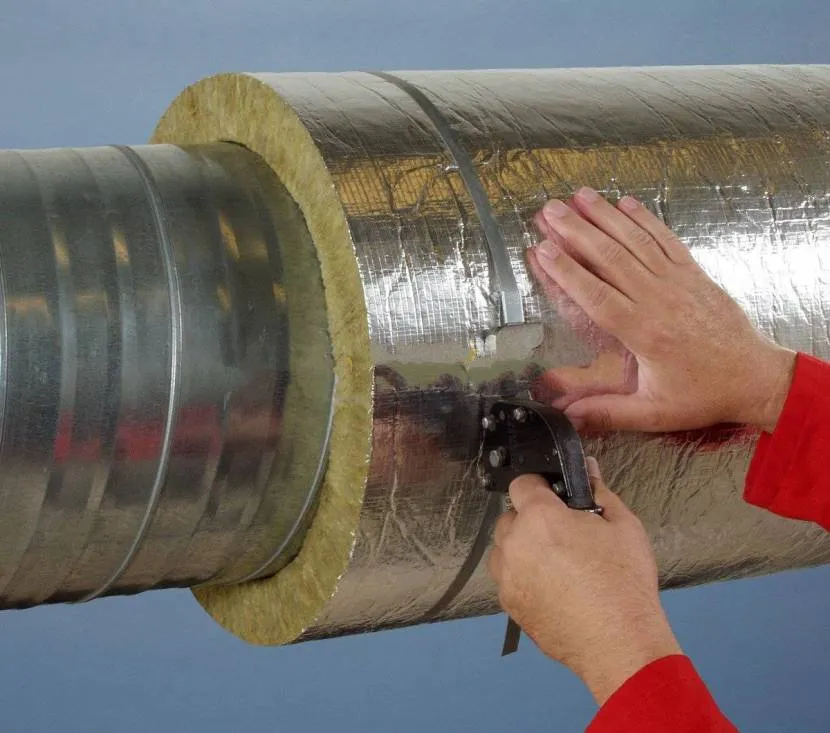

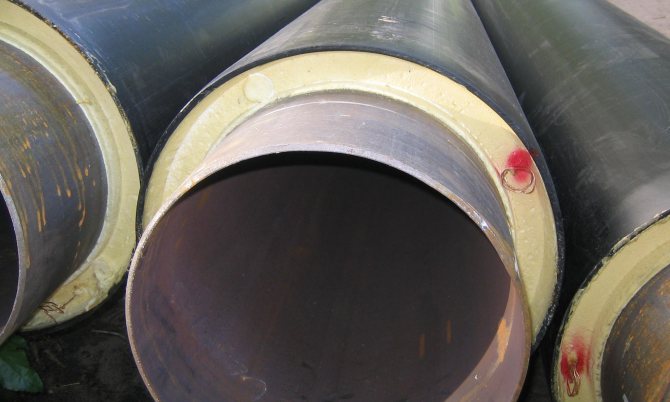

Наружная изоляция рекомендована для защиты систем отопления. Она наносится по внешнему диаметру, обеспечивает защиту от потерь тепла, появления следов коррозии. Для определения объемов материала достаточно вычислить поверхностную площадь трубы.
Теплоизоляция сохраняет температуру в трубопроводе независимо от воздействия на нее условий окружающей среды.
Внутренняя укладка используется для водопровода.
Она отлично защищает от химической коррозии, предотвращает потери тепла трассами с горячей водой. Обычно это обмазочный материал в виде лаков, специальных цементно-песчаных растворов. Выбор материала может осуществляться и в зависимости от того, какая прокладка будет применяться.

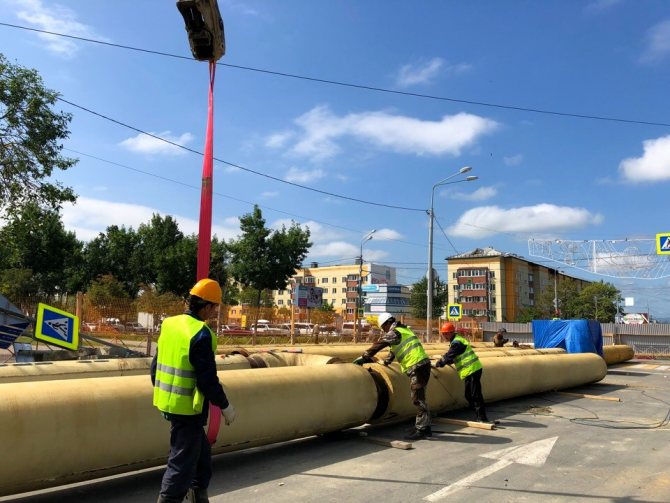

Канальная прокладка востребована чаще всего. Для этого предварительно устраиваются специальные каналы, в них и помещаются трассы. Реже используется бесканальный способ укладки, так как для проведения работ необходимо специальное оборудование и опыт.Метод применяется в том случае, когда выполнять работы по устройству траншей нет возможности.
Выбираем утеплитель

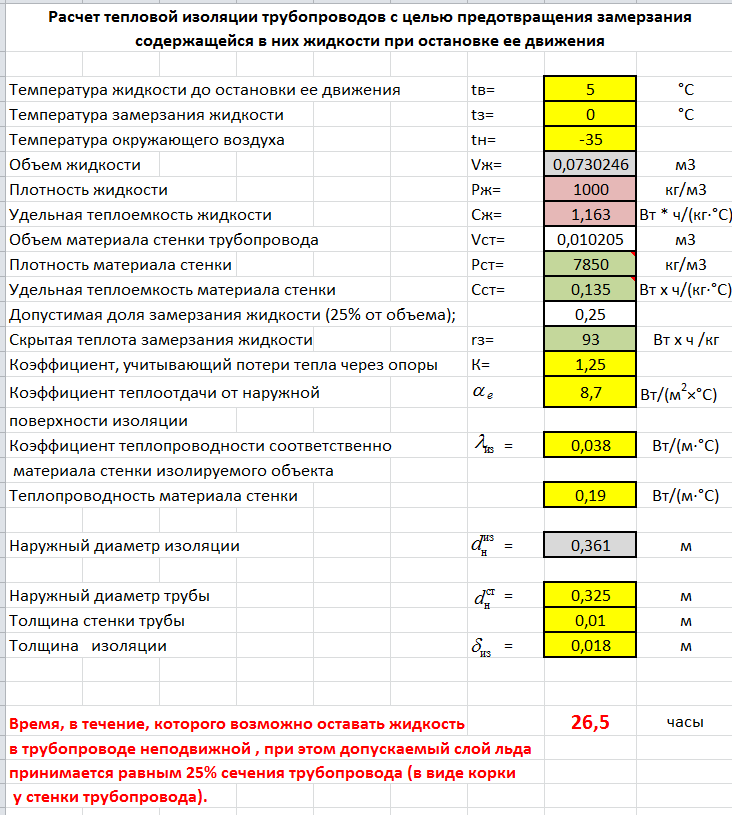

Главная причина замерзания трубопроводов – недостаточная скорость циркуляции энергоносителя. В таком случае, при минусовой температуре воздуха может начаться процесс кристаллизации жидкости. Так что качественная теплоизоляция труб – жизненно необходима.
Благо нашему поколению несказанно повезло. В недалеком прошлом утепление трубопроводов производилось по одной лишь технологии, так как утеплитель был один – стекловата. Современные производители теплоизоляционных материалов предлагаю просто широчайший выбор утеплителей для труб, отличающихся по составу, характеристикам и способу применения.
СМЕТА МДС 2021
Программа для составления смет на строительство и проверки сметной документации
ГОСУДАРСТВЕННЫЕ СМЕТНЫЕ НОРМАТИВЫ
ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ И СПЕЦИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ ГЭСН-2001
Государственные сметные нормативы. Государственные элементные сметные нормы на строительные и специальные строительные работы (далее — ГЭСН) предназначены для определения потребности в ресурсах (затрат труда рабочих-строителей, машинистов, времени эксплуатации строительных машин и механизмов, материальных ресурсов) при выполнении строительных и специальных строительных работ и для составления на их основе сметных расчетов (смет) на производство указанных работ ресурсным и ресурсно-индексным методами. ГЭСН являются исходными нормами для разработки других сметных нормативов: единичных расценок федерального, территориального и отраслевого уровней, индивидуальных и укрупненных сметных нормативов. Утверждены и внесены в федеральный реестр сметных нормативов, подлежащих применению при определении сметной стоимости объектов капитального строительства, строительство которых финансируется с привлечением средств федерального бюджета Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 30.01.2014 г. N 31/пр (в ред. Приказа Минстроя России от 07.02.2014 г. N 39/пр).
Теплоизоляционные работы
2.26. Исчисление объемов работ при использовании ГЭСН части 26 «Теплоизоляционные работы».
2.26.1. Объем изоляции «в деле» (Ои)м 3 , приходящийся на 1 м длины трубопроводов или оборудования цилиндрической формы, исчисляется по формуле:
где Т — толщина изоляционного слоя, м; Д — наружный диаметр трубопровода или оборудования, м.
2.26.2. Длина изолируемых трубопроводов, а также оборудования цилиндрического и прямоугольного сечений и т.п. определяется по осевой линии для каждого сечения, причем арматура и фланцы, фитинги и т.д. из длины не исключаются.
2.26.3. Периметр многоугольного и подобного сечения определяется как среднеарифметическая величина периметров внутренней и наружной поверхности изоляции.
2.26.4. Объем изоляции отдельных мест у контрольно-измерительных приборов и арматуры, а также возле всякого рода люков, штуцеров, отверстий на оборудовании учтен нормами, при этом длина изолируемых трубопроводов измеряется без вычета указанных мест.
2.26.5. Объем работ по изоляции холодных поверхностей строительных конструкций определяется умножением площади изолируемой поверхности на толщину изоляции согласно проекту. Объем противопожарных поясов в объем изоляции не включается, т.к. их устройство предусмотрено отдельно (табл.26-01-37, 26-01-40).
2.26.6. Объем работ по изоляции безбалочных перекрытий снизу плитными утеплителями следует исчислять раздельно для перекрытий и для колонн, при этом изоляция капителей должна учитываться в объеме изоляции перекрытий.
2.26.7. Объем работ по отделке изоляции «в деле» — штукатурке, оклейке, покрытию, установке каркаса, сетки, а также по окраске изоляции должен исчисляться по наружной поверхности отделки.
2.26.8. Объем работ по покрытию изоляции (Оп)м 2 , приходящийся на 1 м длины трубопроводов или оборудования цилиндрической формы, исчисляется по формуле:
где Д — наружный диаметр трубопровода или оборудования, м; Т — толщина изоляционного слоя, м.
2.26.9. Объем работ по отделке (покрытию) изоляции (Оо)м 2 , приходящийся на 1 м 3 изоляции, определяется по формуле:
,
где Д — наружный диаметр трубопровода или оборудования, м; Т — толщина изоляционного слоя, м.
2.26.10. В нормах табл.26-01-045 площадь изолируемой поверхности стен надлежит исчислять за вычетом проемов по наружному обводу коробок. При наличии в проеме двух коробок площадь проема исчислять по обводу наружной коробки.
2.26.11. В нормах табл.26-01-045 площадь изолируемых архитектурных деталей (пилястры, полуколонны, карнизы, парапеты, эркеры, лоджии, пояски и т.п.) следует включать в общую площадь изолируемой поверхности стен.
Источник
Выбор кабеля в зависимости от способа прокладки
При внутренней прокладке можно использовать нагревательный кабель меньшей мощности, применяться такой способ может внутри уже проложенных трубопроводов. Такой метод имеет следующие ограничения:
- Кабели малой мощности могут использоваться лишь для водопроводных труб малого диаметра. Для прокладки внутри трубы подходят только саморегулируемые греющие кабели в изоляции из пищевого полимера.
При наружной прокладке подойдут оба вида кабелей. Ограничение имеет место при установке системы обогрева на трубопроводы из полимерных материалов. В таких случаях погонная мощность нагревательного кабеля не должна быть выше 17 Вт/м.
Общая информация
Итак, мы решили выполнить утепление лоджии или фасада своими руками и хотим выяснить необходимую толщину утеплителя для дома. На что опираются расчеты?
Нам необходимо знать всего два параметра:
- Коэффициент теплопроводности материала. Он свой для каждого типа теплоизоляции и в общем случае обратно пропорционален его плотности. Собственно функцию утепления выполняет воздух; задача утеплителя – создать множество закрытых ячеек для него, ограничивающих перенос тепла за счет излучения и конвекции.
- Требования к тепловому сопротивлению стен.
Если стены многослойные ( а утепленный фасад именно таким и будет), расчет утепления стен должен учитывать тепловое сопротивление каждого слоя.
