Какая бывает арматура
Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.
Арматура бывает гладкая и ребристая
Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:
- Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
- Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
- Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластиковая арматура — новинка рынка
- Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
- Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
- Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.
В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
Схема армирования фундаментной плиты
Схема армирования плитного фундамента выбирается исходя из таких характеристик:
Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:
– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см
– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см
– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.
Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).
Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.
Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.
Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.
Расчет материалов для заливки монолитного плитного основания
Зная основные параметры плиты фундамента, можно точно рассчитать количество бетонного раствора и элементов армирования, необходимых для возведения основания дома.
Для наглядности можно разобрать пример: расчет материалов для плитного фундамента размером 8*8 метров, армированного каркасом из прута диаметром 14 мм. Расстояние между верхней и нижней сеткой 20 см, толщина бетона над сеткой и под ней составляет 5 см.
Вначале определяется толщина плиты, для этого суммируют известные параметры: 20+1,4*2+5*2=32,8
Следовательно, плита будет иметь высоту 33 см. Согласно этому значению рассчитываются основные материалы для плитного фундамента.
Расчет бетона
Чтобы правильно определить количество бетонного раствора, нужно выполнить расчет объема будущей плиты. Для этого следует использовать простую математическую формулу: Д*Ш*В, при этом к длине и ширине плиты добавляют по 0,2 м. Результат следующий: 8,2*8,2*0,33=22,19.
Для заливки фундамента с приведенными параметрами требуется 22-23 м 3 бетона.
Если плита основания имеет сложную форму, то выполняют расчет каждого элемента конструкции и суммируют полученные значения.
Расчет арматуры
Выполнять расчет арматуры немного сложнее, но если придерживаться рекомендаций мастеров, можно самостоятельно рассчитать количество материала для создания каркаса плитного основания.
Расчет арматуры под плиту
Вначале определяют длину одного горизонтального стержня. В процессе создания каркаса обеспечивается защита арматуры бетонным слоем сверху, снизу и по краям конструкции. В приведенном примере защитный слой составляет 5 см, следовательно, из общей длины плиты нужно убрать по 5 см с двух сторон. В результате получится длина одного прута: 820-5*2=810 см.
Далее рассчитывают количество горизонтальных стержней каркаса с ячейкой 20*20 см. Ширину плиты делят на размер ячейки и получают число прутьев одного направления: 820:20=41.
Прутья будут расположены в двух направлениях и уложены в два ряда, значит, общее количество будет следующим: 41*2*2=164.
Теперь можно рассчитать общую длину стержней: 8,1*164=1328,4 метра.
Теперь необходимо выполнить расчет вертикальных стержней. Их длина с учетом защитного слоя бетона будет равна: 33-5*2=23 см.
Шаг между вертикальными стержнями составляет примерно 40 см, значит, в одном ряду будет 820:40=21 стержень.
В двух направления получается 21*21=441 стержень.
Для создания каркаса потребуются вертикальные стержни общей длиной 441*0,23=101,43 метра.
Правильно выполненные расчеты параметров плитного основания являются залогом прочности, надежности и долговечности возводимого строения.
Расчет монолитного фундамента
От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.
Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.
Переменные нагрузки несколько сложнее рассчитать, так как – это те погодные и климатические условия, которые преобладают на территории возведенного здания.
Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.
Важно! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома
Арматура для ленточного фундамента
Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле. Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов
Кирпичный цоколь
Из полнотелого кирпича может быть выполнен цоколь для наружных стен дома, внутренних и террасы с крыльцом. При том может быть различная комбинация с монолитным цоколем. На изображении ниже вы можете увидеть, когда цоколь дома (наружные стены) монолитный, а цоколь под террасу и/или крыльцо выполнен из кирпича.

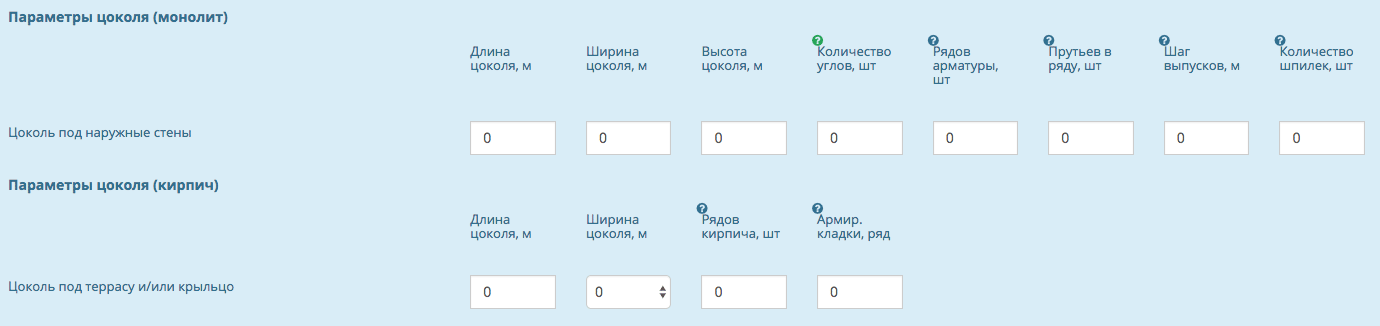

Параметры плиты и цоколя
Так как параметры плиты в данном варианте остаются прежними, как и при любой другой комбинации, поэтому мы рассмотрим только параметры кирпичного цоколя фундаментной монолитной плиты.

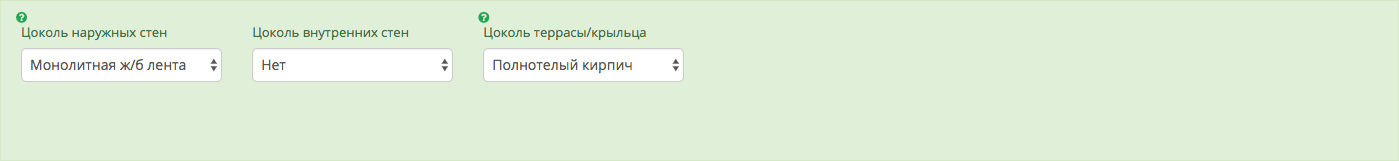

Основные
Ширину цоколя нельзя ввести вручную, её необходимо выбрать из списка. Высоты цоколя нет, её заменяет такой параметр как количество рядов кирпича. Данное решение применено для точного подсчета количества кирпичей с учетом шва для всей кладки. Армирование кладки – это достаточно «хитрый» пункт, который имеет очень сложный алгоритм. Единственное что вам необходимо знать, так это то, что вводимое тут значение не должно быть больше значения пункта «Рядов кирпича», иначе результат может быть непредсказуем, а также то, что последний ряд не армируется.
Дополнительные
В отличии от параметров монолитного цоколя, с кирпичным всё намного сложнее. Разберем всё по пунктам. Первое что хотелось бы отметить то, что «Дополнительные параметры», при смешанных типах цоколя, содержать настройки как для монолитной, так и для кирпичной ленты цоколя.
Армирование
Точнее сказать данные два пункта относятся к длине прутка арматуры и нахлёсту. Об этом написано выше. Не будем повторяться.

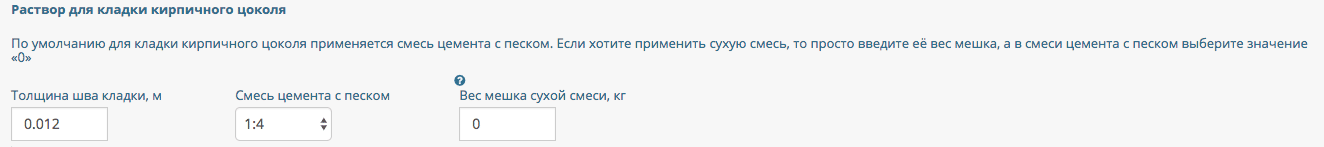

Раствор
Для кладки кирпича по умолчанию применяется смесь цемента с песком, при чем вы даже можете выбрать соотношение данной смеси – 1:3 или 1:4. От данной смеси можно отказаться в пользу готовой кладочной смеси, введя в поле «Вес мешка сухой смеси, кг» нужно значение, а в списке «Смесь цемента с песком» выбрать «0». Тут же вы можете указать толщину шва. По умолчанию данное значение равно 12 мм (0.012 м).

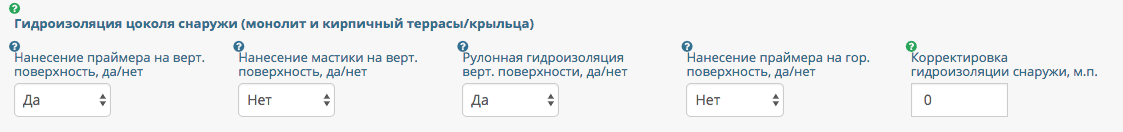

Гидроизоляция монолитного и кирпичного цоколя снаружи
Если по цоколю дома проводятся гидроизоляционные работы, то они по умолчанию и должны затрагивать кирпичную кладку. Поэтому данные списки со значениями «Да» и «Нет» влияют на объём работ и материалов для того и другого типа цоколя.
Гидроизоляция кирпичного цоколя внутри
Кирпичный цоколь на монолитной плите можно дополнительно гидроизолировать внутри. По умолчанию применяется рулонная гидроизоляция с предварительной обработкой битумного праймера. Если же внутрь «корыта» террасы не будет засыпаться песок или родной грунт, то лучше конечно отказаться от внутренней гидроизоляции кирпичного цоколя.

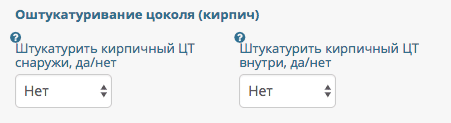

Оштукатуривание
Мы рекомендуем дополнительно оштукатурить кирпичный цоколь цементно-песчаной штукатуркой, если будет применяться рулонная гидроизоляция.

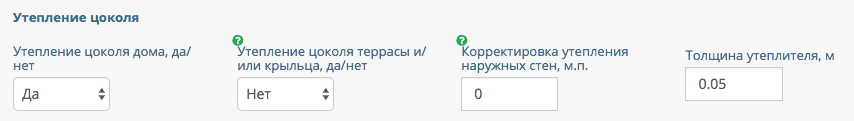

Утепление
Данный подраздел отличается от предыдущего тем, что здесь введено дополнительное условие по утеплению цоколя террасы. Рекомендуем выбирать «Да», если терраса будет остекленным (веранда) и отапливаемым посещением.
Возведение фундамента. Этапы установки
1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).
Засыпаем песок. Выравниваем основание
2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.
3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.
Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.
Подготовка каркаса перед заливкой бетона
5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.
Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.
Заливаем плитный фундамент своими руками
Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.
Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.
https://youtube.com/watch?v=0nb66Fg2Jxc
Подготовительные работы
1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.
Первый этап при строительстве фундамента монолитной плиты
1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.
Укладка песчаной подушки для плиты
Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.
Укладка щебеночного основания
Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.

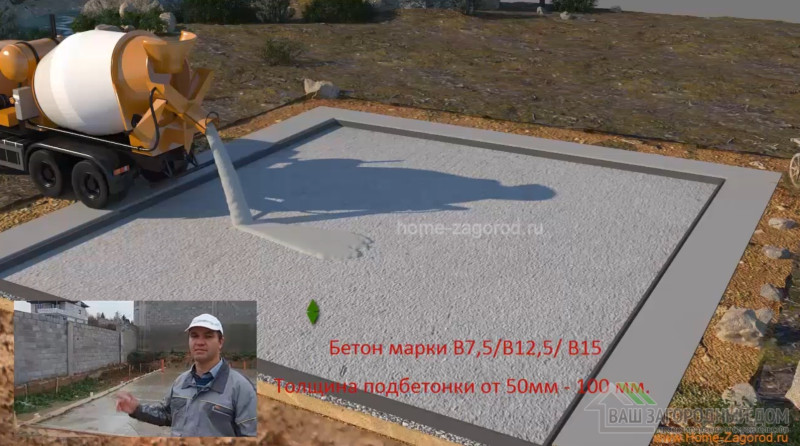

Устройство подбетонки
Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.
Гидроизоляция фундамента монолитная плита
На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.
Утепление монолитной плиты
Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.

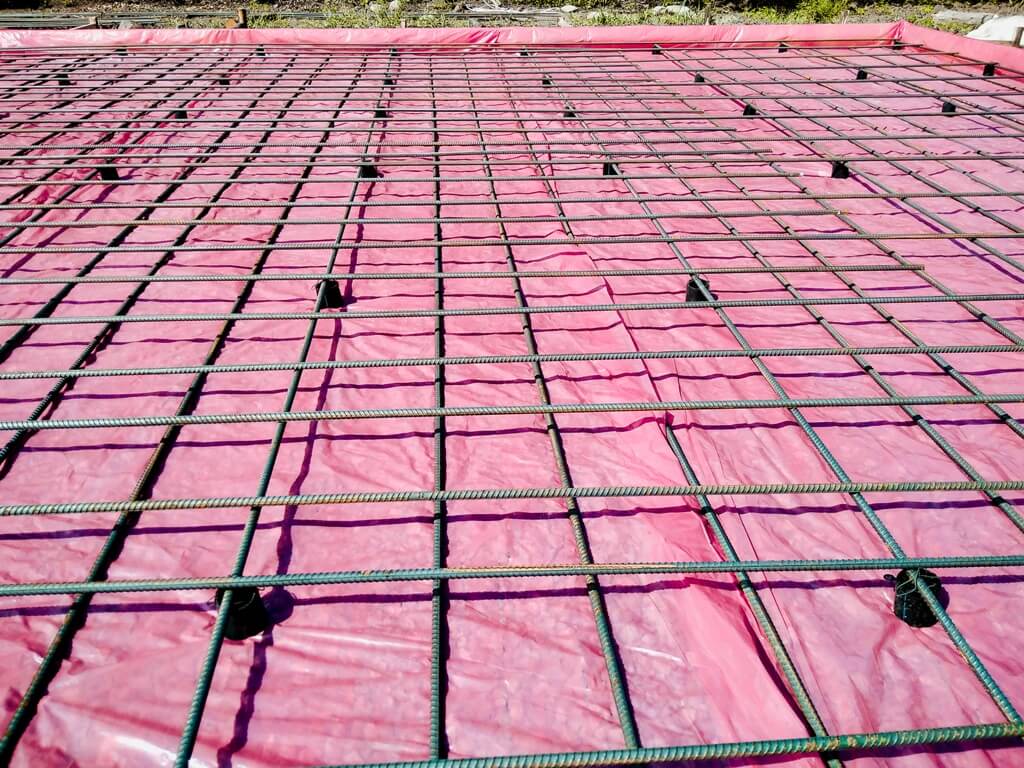

Армирование фундамента монолитная плита
Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.
Установка опалубки
Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.
Заливаем фундамент монолитную плиту
При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.
Подведем итог:
После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.
в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.
Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита
Вопрос: Можно ли не делать утепленную отмостку?
Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы
Вопрос: Как рассчитать усиление плиты
Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.
Вопрос: Через сколько нужно снимать опалубку?
Онлайн калькулятор расчета монолитного плитного фундамента (плиты, ушп)
предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.
Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Плитное основание
В этом случае необходимо учитывать два важных параметра:
- класс сооружения;
- разновидность грунта.
Сколько арматуры на 1 м3 бетона в этом случае? Если на фундаменте будет располагаться относительно легкая конструкция дома из дерева и вероятность вспучивания почвы на низком уровне, то можно использовать прутья средней толщины – порядка 10 мм в диаметре. В итоге можно сэкономить внушительную сумму.
В то же время в случае, когда вероятность вспучивания грунта высокая или планируется возводить дом из кирпича или это будет панельная постройка (нагрузка существенно увеличивается), тогда для конструкции фундамента потребуется арматура не менее 14-16 мм в диаметре.
Толщина защитных слоев
Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.
Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.
- Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
- Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:
— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.
— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.
— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.
Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:
— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.
— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.
— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.
— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.
При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.
Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.
Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:
— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.
— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.
— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.
— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.
Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.
— Для сборных элементов длиной до 9 метров включительно – 10 мм.
— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.
— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.
Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :
Нормы и стандарты
Стандартные нормы расхода арматуры рассчитаны под разные случаи. Архитекторам необходимо учесть все тонкости, которые были приведены выше. Ко всему прочему необходимо принимать к сведению и характеристики самой бетонной смеси:
- сколько примесей содержится;
- состав добавок;
- свойства компонентов.
У зданий, которые отличаются между собой конструкционными особенностями и назначением, есть свои требования касательно показателей прочности. И не последнюю роль здесь играет количество используемых металлических стержней.
Что касается расчета, сколько тонн арматуры в 1 м3 бетона требуется, то это можно определить с помощью следующих нормативов:
- Государственные элементные сметные нормы или ГЭСН.
- Федеральные единичные расценки или ФЕР.
- Государственные стандарты или ГОСТ.
Согласно нормам ГЭСН на каждый кубический метр бетона должно приходиться не менее 200 кг арматуры или одна тонна на 5 м3.
Регламенты ФЕР основываются на показаниях ГЭСН, а поэтому требования у этих стандартов схожие. Однако федеральные расценки немного мягче – количество арматуры на 1 кубометр может находиться в пределах 187 кг. В то же время это относится непосредственно к железобетонным плитам высотой не больше 2 метров и глубиной в 1 м.
Однако для получения максимально точных расчетов следует пользоваться ГОСТами 5781-82 и 10884-94. В них содержится все необходимые сведения касательно стержневой и термомеханически упрочненной арматуры для ЖБК.
Усредненные показатели толщины фундаментной плиты
Строительная документация предлагает усредненные показатели толщины фундаментной плиты:
- Небольшие постройки, бытовые или летние домики, веранды, могут иметь в своем основании плиты с одним рядом сетчатого армирования высотой 100-150 мм.
- Каркасные или газобетонные жилые дома могут иметь в своем основании плиты 200-250 с объемным армированием в два ряда.
- При строительстве дома из бруса, бревен, кирпича, бетона с массивными перекрытиями рекомендовано использование плит в 250-300 мм с объемным армированием в два ряда.
Толщина должна быть дополнительно увеличена при проведении строительства на плавучих или болотистых грунтах. А также может увеличиваться диаметр используемых прутов арматуры.
Для легких строений их диаметр начинается от 10 мм и при строительстве массивных домов на неустойчивых почвах этот показатель может составлять до 16 мм. Возможно использование стержней разного диаметра. Это дополнительно повышает надежность и долговечность выполняемого строительства. При выборе использования стержней разного диаметра, вниз кладутся те, что имеют больший показатель.
Шаг арматуры выбирается в зависимости от того, какова будет толщина плиты фундамента будущего дома, для вертикального армирования от 8 мм. Размер ячейки сетки может быть от 10 см.
