Калькулятор расчета количества досок для опалубки ленточного фундамента

Расчет опалубки для ленточного фундамента

Главной задачей опалубки является удержание жидкой бетонной массы нужной формы до полного застывания монолита. Расчёт опалубки является неотъемлемой частью экономического анализа затрат на строительство объекта. Насколько будут точны ограждающие конструкции, зависит их надёжность. В то же время правильно выбранные размеры опалубочных элементов предотвратят возникновение аварийных ситуаций. Каждого застройщика интересует, как рассчитать опалубки перекрытия, стен, вертикальных опор и ленточного фундамента. Существует много различных конструкций для заливки бетона.

Алгоритм по расчету пропорций компонентов бетона

Для расчета составляющих для изготовления тяжелого бетона была взята за основу книга В.П. Сизова: Руководство для подбора составов тяжелого бетона.

1. Рассчитываем В/Ц (водоцементное соотношение) по формулам:

2. Определяем расход воды для щебня (гравия) разной фракции:

Водопотребность песка в калькуляторе не учтена и взята по умолчанию 7% (песок средней крупности).

3. Определяем расход цемента:

При использование суперпластификатора С-3 либо аналога (Дофен, СП-1, СП-3) сокращается расход цемента и воды для получения заданной подвижности (жесткости) бетонной смеси.

4. Определяем коэффициент раздвижки частиц. Данные по раздвижке были взяты из приложения №4 книги М. Файнера “Новые закономерности в бетоноведении и их практическое приложение “.

Для смесей жесткостью Ж3-Ж4 было взято усредненное значения коэффициента раздвижки зерен равное 1,1.

5. Определяем расход щебня:

6. Определяем расход песка:

Для расчета использовались следующие данные:

• насыпная плотность цемента  –  1300 кг/м3
• насыпная плотность песка  –  1500 кг/м3
• насыпная плотность щебня  –  1480 кг/м3
• истинная плотность цемента  –  3100 кг/м3
• истинная плотность песка  –  2630 кг/м3
• истинная плотность щебня  –  2600 кг/м3

Расчёт песка

В зависимости от величины зерна песка, изменяется расход цемента, и то сколько нужно будет воды и крупнофракционного наполнителя для выдерживания заданной прочности. Слишком мелкий песок практически никогда не используется для строительства ленточного фундамента.

Разделение на фракции по размеру зерна, принимается в расчёт как оптимальное, если не менее 80% частиц песка по объему, вписывается в диапазон 1,5-5 мм. Для оптимизации показаний онлайн калькулятора расчёта фундамента, имеющийся песок требуется просеять через разделительные сита и при необходимости обогатить.

ВАЖНО: Чистота песка – определяет прочность готового бетона и сказывается на стоимости фундамента. С песком, в состав цементной смеси могут попасть глинистые вкрапления

Частицы глины кардинально изменяют прочность бетонного конгломерата, делая элементы наполнителя подвижными, относительно друг друга

С песком, в состав цементной смеси могут попасть глинистые вкрапления. Частицы глины кардинально изменяют прочность бетонного конгломерата, делая элементы наполнителя подвижными, относительно друг друга.

Расчёт деревянной опалубки для ленточного фундамента

На основании расчёта застройщик должен ясно понимать, какой пиломатериал нужно приобретать и в каком количестве. Кроме деревянных щитов, для изготовления ограждений нужны доски и брус, из которых делают элементы крепежа всей опалубочной конструкции. В качестве скрепляющих элементов применяют проволочные скрутки и шпильки-стяжки.

В зависимости от ширины стен фундамента для расчёта ограждений применяют обрезную доску толщиной от 25 до 50 мм и шириной от 120 до 200 мм.

Доски для изготовления опалубочных щитов

Доска и брус для заливки ленточного фундамента в основном применяется следующих размеров:

Дерево (хвойные породы)	Длина, м	Толщина, мм
Обрезная доска	4, 4,5, 6,0	25, 30, 40, 50
Брус	4, 4,5, 6,0	50х50, 100х100

Пример расчёта опалубки ленточного фундамента

Подсчёт расхода пиломатериалов для ленточного фундамента начинают с определения исходных данных:

• периметр монолитной ленты 10 х 12 м по оси плана – (10 х 2) + (12 х 2) = 44 м;
• длина опалубочных конструкций составит 44 х 2 = 88 м. Учитывается то, что щиты устанавливаются в два ряда;
• ширина монолитной ленты – 0,3м;
• высота стенок фундамента – 1,2 м.

На основании исходных данных расчёт производят следующим образом:

1. Общая площадь конструкций составит – 88 х 1,2 = 105,6 м2.
2. При ширине ленты 0,3м и высоте её стенки 1,2 м применяют обрезную доску толщиной 25 мм (0, 025 м).
3. Следовательно, для изготовления щитов понадобится обрезной доски – 105,6 х 0,025 = 2,64 м3.
4. Пользуясь усреднёнными показателями, устанавливают расход бруса сечением 50 х 50 мм. Это будет составлять 30 % от кубатуры обрезной доски – 2,64 х 0,3 = 0,79 м3.
5. Расход на крепёж щитов и непредвиденные потери принимают в размере 10 % от общей потребности в материале – 2,64 х 0,1 = 0,264 м3.

В итоге застройщику потребуется для возведения монолитного ленточного фундамента:

• доска обрезная 150 х 25 мм –3 м3;
• брус 50 х 50 мм – 1 м3;
• проволока для стяжек диметром 0,8 см – 10 м;
• распорные шпильки длиной 40 см (1 шпилька на каждые 2 м периметра ленты)– 44 : 2 = 22 шт.

Видео «Как правильно сделать опалубку»:

Для расчёта ограждающих конструкций монолитной ленты из дерева можно использовать калькулятор опалубки. Подсчёт расход пиломатериалов необходимых размеров легко можно сделать с помощью этого счётчика.

Опалубка ленточного фундамента из ДСП и бруса

Пример расчёта опалубки перекрытия

Исходные данные будут такими:

• площадь днища перекрытия составляет 5 м х 6 м = 30 м2;
• толщина перекрытия 0,2м;
• доска обрезная;
• брус.

Пользуясь справочными данными, устанавливают, что для изготовления деревянных щитов монолитного перекрытия высотой 20 см нужно использовать доску толщиной 50 мм и брус сечением 100 х 100 мм.

Расход доски 50 х 200 мм составит соответственно – 30 х 0,05 = 1,5 м3. Потребность в брусе 100 х 100 мм определяют, как 30 % от объёма доски – 1,5 х 0,3 = 0, 45 м3.

С учётом непредвиденных расходов пиломатериалов для опалубки монолитного перекрытия площадью 30 м2 понадобится:

• обрезная доска толщиной 50 мм –1,8 м3;
• брус 100 х 100 мм – 0,5 м3.

Так же, как и при расчёте опалубки фундамента, можно воспользоваться калькулятором. Помимо расхода пиломатериалов счётчик определяет количество треног и вертикальных подпорных стоек (в расчётную таблицу вводят высоту днища опалубки).

На строительстве гражданских и промышленных объектов расчёт опалубки для монолитных конструкций является частью проектной документации.

Несъемная опалубка

Несъемную опалубку можно сделать в нескольких вариантах в зависимости от типа материала:

• железобетонная;
• деревянная;
• из пенополистирола;
• металлическая;
• из подручных материалов.

Таблица размеров фундамента для строений.

Железобетонная – это один из дорогостоящих вариантов. Положительные стороны ее заключаются в том, что толщина самих плит снизит расход бетона, в то время как прочность конструкции останется неизменной. Но есть и отрицательные стороны – это тяжесть плит, которые не монолитны, и иногда их высоты может быть не достаточно, что осложнит строительство.

Деревянную опалубку можно соорудить как из цельных досок, так и из фанеры. Несомненными плюсами этого материала являются цена и легкость монтажа, а минусом – то, что возможно применение дополнительных материалов для усиления фундамента и соединений.

Пенополистирол – этот вариант один из самых удобных. В этом случае саму опалубку собирают из отдельных блоков, которые прочно стыкуются друг с другом. Она легко монтируется, обеспечивая дополнительную гидроизоляцию и утепление, кроме того, в зависимости от формы блоков, без проблем принимает любую необходимую форму. Из минусов можно отметить то, что в одиночку достаточно сложно собирать эту конструкцию, кроме того, цена оставляет желать лучшего.

Схема опалубки ленточного фундамента.

Металлическая – является самой дорогой и, в то же время, достаточно удобной. Ее конструкция обычно сооружается из стальных листов толщиной 1-2 мм, которые обладают достаточной гибкостью, чтобы им можно было придать любую необходимую форму. Она хорошо гидроизолирует фундамент. Помимо этого, при сооружение каркаса из арматуры металлическую опалубку можно просто приварить. Ну а к минусам относится высокая стоимость.

Опалубку из подручных материалов соорудить дешевле всего. К подручным материалам относятся: профнастил, шифер, трубы, любой другой материал, который в состоянии придать необходимую форму, а также достаточно герметичен, чтобы удерживать цемент. К несомненным преимуществам относится дешевизна, но сборка таких конструкций достаточно сложная, особенно если материал используется разный. В таком случае гораздо сложнее обеспечить герметичность, и, что самое главное, такая опалубка для фундамента будет обладать малой несущей мощностью, поэтому такой вариант лучше использовать для небольших построек.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания, придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.

Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.

Пояснения по проведению расчета

Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:

• Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
• Толщину фундаментной ленты.
• Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

Один из вариантов – опалубка ставится только на цокольной части фундамента.

Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

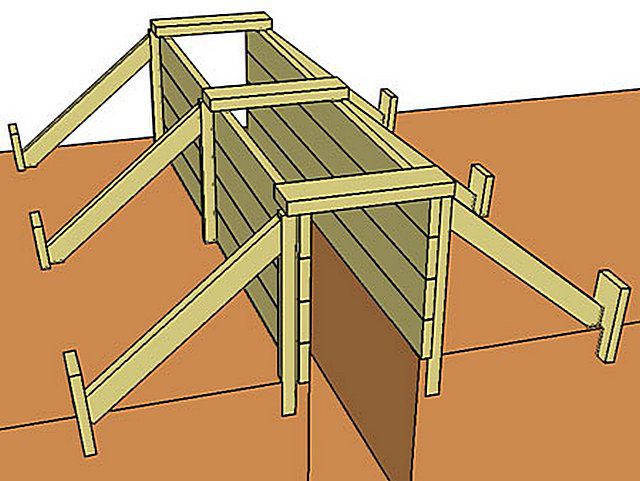

Опалубка смонтирована на всю высоту фундаментной ленты

Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.

Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.

Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.

Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек

Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т.п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.

Планируемая высота стенок опалубки, м	Шаг установки вертикальных стоек опалубки, м
0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
0.2	19	19	19	25	25	25	40	40
0.3	19	19	19	25	25	40	40	40
0.4	19	19	22	25	40	40	40	40
0.5	19	19	22	25	40	40	40	50
0.6	19	19	25	40	40	40	40	50
0.7	19	22	25	40	40	40	40	50
0.8	19	22	40	40	40	50	40	60
0.9	19	22	40	40	40	50	40	60
1	19	25	40	40	40	50	40	60
1.1	19	25	40	40	40	50	50	60
1.2	19	25	40	40	50	50	50	60
1.3	19	25	40	40	50	50	50	60
1.4	19	40	40	40	50	50	50	60
1.5	22	40	40	40	50	60	50	60
1.6	22	40	40	50	50	60	60	60
1.7	22	40	40	50	50	60	60	60
1.8	22	40	40	50	50	60	60	60
1.9	22	40	40	50	50	60	60	75
2	25	40	40	50	50	60	75	75

Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.

Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о монтаже опалубки для заливки фундамента – в специальной публикации нашего портала.

Расчет кубатуры в зависимости от фундамента

Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.

Для плитного фундамента

Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:

• Длина;
• Ширина;
• Толщина плиты.

Заливка плитного фундамента

Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:

10 м * 6 м * 0,1 м = 6 куб. м;

Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.

Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.

Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.

Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.

Для ленточного фундамента

Ленточный фундамент

Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.

При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м

Таким образом, рассчитать бетон на фундамент не составит особого труда

Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала

Столбчатый фундамент

Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.

S = 3,14 (число ПИ) * R (радиус)/2

Столбчатый фундамент

Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.

Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.

Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала

Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента

Расход бетона для фундамента различается в зависимости от типа фундамента

Расход бетона для фундамента различается в зависимости от типа фундамента.

Расход бетона для фундамента различается в зависимости от типа фундамента.

Калькулятор расчета ленточного фундамента

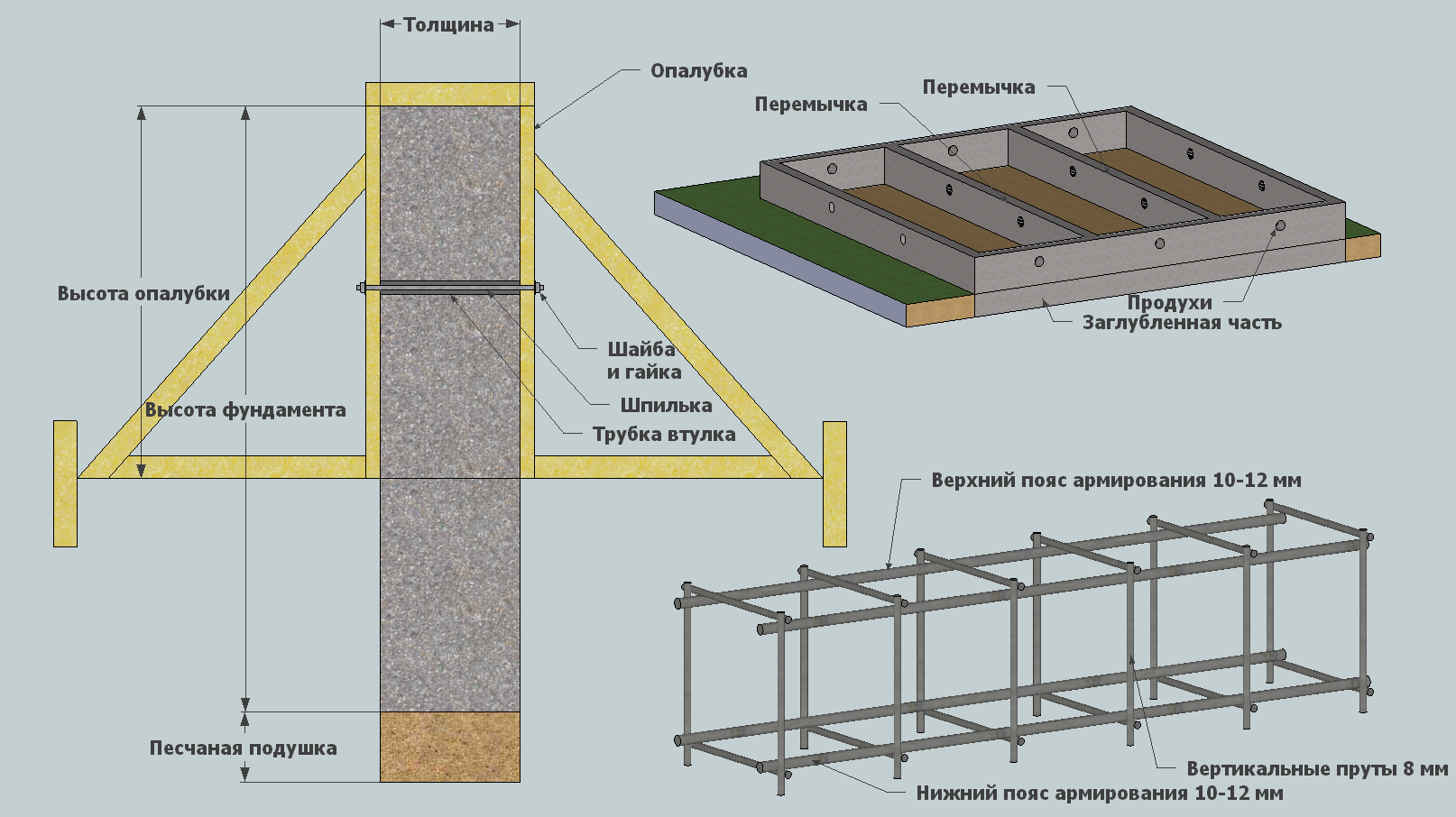

Инструкция для калькулятора по расчету материалов ленточного фундамента

Онлайн калькулятор поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента. В итоге наша программа, произведет комплексный расчёт стоимости материалов.

Указываем все требуемые размеры в мм

C — Расстояние между осями перемычки.

S — Шаг между арматурными соединениями.

Нужное количество цемента для 1 м³ бетонного раствора будет различным, в каждом конкретном случае.

Эти параметры будут зависеть от пропорции и фракций наполнителей, марки используемого цемента (которые указаны на мешках) и марки желаемого бетона.

Планирование фундамента дома – важный и ответственный процесс, который требует точного подсчета материалов и для его постройки. Как правило, общая цена монолитной конструкции для здания может составлять третью часть от общей цены дома.

Наш сервис позволяет значительно упростить расчет и спланировать монолитную основу для будущей постройки. Вы сможете выполнить расчет количества бетонного раствора, досок для опалубки, арматуры, которые потребуются для заливки ленточного монолита.

• Площадь основы для будущего дома (это пригодиться для расчета количества гидроизоляции и теплоизоляции);
• Количество плит перекрытия и бетонного раствора для фундамента;
• Количество арматуры, в зависимости от ее диаметра, длины и веса, которые участвуют в расчете;
• Общую площадь сооружения и боковых поверхностей (для подсчета гидроизоляции монолита);
• Количество стройматериалов в штуках и площадь опалубки и кубометрах;
• Расчет примерной цены стройматериалов (для каждого отдельного проекта);
• Чертеж будущего фундамента.

Данный сервис станет полезным для тех, кто проектирует и заливает монолитную основу для дома.

Согласно справочной рекомендации производителей цемента будут рассчитаны пропорции щебенки, песка и цемента для получения 1 м³ бетонного раствора.

Стоимость этих материалов указывается дополнительно, в зависимости от региона страны и сезона.

Стоит учесть, что состав готового бетона зависит напрямую от марки цемента, в каких условиях он хранился и его «свежести», размеров фракций щебенки и гравия. При увеличенной влажности мешки с цементом превращаются в монолит и теряют свои свойства.

Цену щебня и песка нужно указывать за 1 тонну в калькуляторе. В то время, как поставщик называет цену материалов за 1м³.

От места происхождения песка будет напрямую зависеть его удельный вес. 1 м³ песка речного весит в среднем 1500 кг, который тяжелее карьерного.

С щебнем или гравием немного сложнее, так как 1 м³ может сильно отличаться в зависимости от размера фракций от 1200 до 2500 кг.

Эти параметры Вы сможете уточнить у поставщиков сыпучих материалов, как и их стоимость.

Онлайн-калькулятор поможет узнать примерную цену на материалы для будущей основы для дома. Нужно также учесть саморезы и гвозди, арматуру, доставку стройматериалов, растраты на работы строительные и земляные.

Процесс заливки фундамента

Необходимо спланировать участок перед началом заливочных работ, выкопать котлован или траншеи и установить опалубку. Для работы лучшего все приобрести заводский бетон, так как это позволит за один заход равномерно залить всю площадь Вашей конструкции. В том случае если, Вы намерены вручную сделать ленточный фундамент своими руками, то следует учесть, что лучшего все за один день выполнить заливку монолитной основы. Так как в противном случае, будут образовываться «холодные швы», которые станут причиной разрушения монолита. Если все же Вы заказали заводской бетоновоз, то убедитесь, что для него обеспечен доступ для заливки бетона из любого угла.

• Заливаем бетонный раствор слоями по 20 см;
• Трамбуем трамбовками деревянными каждый слой, убирая все пустоты в монолите;
• Каждую стенку опалубки простукиваем молотком;
• Заливка производится по уровню закрепленной метки;
• После этого мастерком нужно спланировать аккуратно поверхность бетона, при этом для проверки арматурой протыкаем монолит в разных местах, чтобы дать выйти оставшемуся воздуху. Можно простукивать опалубки при помощи деревянного молотка снаружи.

Теперь остается дать ленточному фундаменту выстояться в течение 30 дней, предварительно накрыв его поверхность непромокаемым материалом и ежедневно смачивая ее водой. Когда бетон затвердел можно снимать доски и переходить к дальнейшим работам.

Расчёт бетонной смеси для заливки

Чтобы узнать, сколько потребуется бетонной смеси для заливки фундамента, удобно пользоваться сайтами предоставляющими услугу онлайн-расчётов строительных материалов. Довольно часто, производя такие вычисления, под рукой нет ни интернета, ни обычного калькулятора. В этом случае поможет приведённая ниже инструкция по подсчёту объёма разных типов фундамента.

Для произведения точных расчётов потребуется вспомнить курс геометрии 8 класса, в котором нам понадобятся знания по вычислению объёма куба и цилиндра.

Ленточный

Такой фундамент имеет вид бетонной ленты в форме удлинённого параллелепипеда, армированную металлической или пластиковой конструкцией (обычно это арматурные прутья).

Его высота зависит от глубины промерзания и свойств грунта

Для расчёта ленточного основания необходимо воспользоваться формулой нахождения объёма куба, которая имеет такой вид: V=h·h·h или V=h³, где h — это параметры высоты, ширины и длины куба (параллелепипеда).

Допустим, что высота ленточного фундамента будет равна 160 см, ширина — 40 см, а длина 12х9 м. Сначала будет рассчитан объём двух длинных лент (по 12 м). Вычисления удобней производить в метрах, поэтому на примере эти величины будут иметь следующий вид: 1,6·0,4·12=7,68 м³. Для обеих сторон необходимо удвоить это значение: 7,68·2=15,35 м³.

Теперь нужно рассчитать объём двух лент длиной по 9 м. Следует учесть, что из длины каждой ленты такого размера, необходимо вычесть по два значения ширины фундамента: 9–0,4·2=8,2 м.

Подставим значения:

1. 1,6·0,4·8,2=1,968 м³ — это объём бетона для одной ленты размером 8,2 м. Для двух таких лент: 1,968·2=39 м³.
2. Теперь нужно сложить значения объёмов четырёх лент фундамента: 15,35+3,936=19,286 м³. Следует учесть, что это значение только для ленты квадратной формы, без ответвлений.

Столбчатый

Столбчатый фундамент представляет собой систему опор, располагаемых под конструкциями в местах с наибольшей нагрузкой. Форма опор (столбов) обычно изготавливается в виде параллелепипедов или цилиндров с расширением в основании. Для укрепления столбчатый фундамент из бетона армируют металлическими и пластиковыми прутьями.

вариант с квадратными столбами

Расчёт количества бетона для этого фундамента производится по тому же принципу, что и предыдущий вариант. Если опорный столб фундамента имеет форму цилиндра, то для расчёта необходимо применить соответствующую формулу: V=π·R²·h, где π – это математическая константа, равная 3,14, выражающая отношение длины окружности к её диаметру; R — радиус окружности цилиндра, h — его высота.

Допустим, что по периметру основания дома расположено 24 столба, расстояние между которыми составляет 1,5 м. Каждый столб цилиндрической формы, высотой 160 см, диаметром 30 см.

Сделаем расчёт по указанной формуле:

1. Находим радиус окружности цилиндра в квадрате: 0,3:2=0,15·0,15=0,0225.
2. Подставим значения по формуле: 3,14·0,0225·1,6=0,11304 округлим до 0,113 м³ — это объём бетона, необходимый для заливки одного столба.
3. Чтобы получить общий объём бетонной смеси для всех столбов, необходимо полученное значение умножить на их количество: 0,113·24=2,712 м³.

Плиточный

Такое основание представляет собой бетонную армированную плиту. Вычисления объёма для этого фундамента производятся по формуле нахождения объёма куба.

Допустим, что плиточное основание имеет параметры 12х9х0,4 м. Сделаем расчёт: 12·9·0,4=43,2 м³.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Расчёт необходимых объёмов опалубки для объекта

Расчёт покупки необходимого объёма опалубки для объекта

можно выполнить по следующим вариантам:

Вариант №1

. По заданному темпу ведения работ: например, 2 этажа здания за месяц.

Вариант №2

. По максимально возможному потоку бетонной смеси в смену (месяц): например, в месяц строительная организация может уложить в опалубку П=2000 куб. м.

Вариант №3

. По финансовым возможностям строительной организации (подрядчика): например, на опалубку организация может выделить всего 16,50 млн. рублей.

Расчёт необходимой площади опалубки по варианту №1.

1. В этом случае расчёт ведётся по проектным объёмам бетона и проектному расходу опалубки для каждого вида монолитных конструкций.

2. В качестве иллюстрации рассмотрим следующий пример.

3. Необходимо построить 2 этажа жилого дома, имеющего 4 секции за 1 месяц (30 дней).

4. Объём монолитных бетонных стен толщиной bc=0,20 м одного типового этажа Vс=808 куб. м; объём монолитной плиты перекрытия типового этажа толщиной bп=0,18 м – Vп=400 куб. м.

5. Общая площадь Scт двусторонней опалубки стен двух этажей (N=2) равна:

Scт=2(Vcbc)N=2×(808/0,20)×2=16160 кв. м (1)

6. Общая площадь Sп опалубки плит перекрытия равна:

Sп=(Vпbп)N=(400/0,18)×2≈4444 кв. м (2)

7. Длительность одного цикла применения используемой опалубки составляет:

• Для стеновой опалубки – Тс=3 дня.

• Для опалубки плиты перекрытия – Тп=14 дней.

8. Минимально необходимая площадь Fс опалубки стен для объекта составит:

Fc=SстTc/30=16160×3/30=1616кв. м (3) 9. Минимально необходимая площадь Fп опалубки плит перекрытия для объекта составит:

Fп=SпTп/30=4444×14/30≈2074кв. м (4) 10. Этот расчёт идеализирован, так как принято, что планировка всех секций абсолютно одинаковая. На самом деле это не так. Поэтому необходимо подобрать комплект опалубки для стен на всех секциях одного этажа, а потом набрать часть опалубки стен, пригодной на всех секциях этажа и часть опалубки, пригодной только на каждой отдельной секции!

11. Аналогичным образом делают подбор опалубки и для плит перекрытия.

После этих операций окончательно определяют необходимый комплект опалубки для стен и для плит перекрытия путём сложения площади опалубки, применимой на всех секциях с площадью опалубки, необходимой для каждой отдельной секции.

Расчёт необходимой площади опалубки по варианту №2.

1. Возьмём за основу данные о жилом доме из варианта №1. В этом случае объём бетона стен и плиты одного этажа равен:

V1=Vc+Vп=808+400=1208 куб. м (4)

2. Объём бетона стен и плит двух этажей равен:

V=2V1=2×1208=2416куб. м (5) 3. Таким образом, при потоке П=2000 куб. м реально можно забетонировать стены и плиту перекрытия первого этажа (1208 куб. м) и только часть (стены) второго этажа (808 куб. м):

Vb=V1+Vc=1208+808=2016 куб. м (6)

4. Из соблюдения технологии ведения бетонных работ (сначала возводят стены здания – потом плиты перекрытия) следует вывод, что объёмы опалубки для стен и для плит перекрытия нужно оставить прежними, однако эффективность использования опалубки плит перекрытия будет всего лишь 50%.

Расчёт необходимой площади опалубки по варианту №3.

1. Зададим вначале условие, что 1 кв. м опалубки стен стоит примерно 7000 рублей, а опалубки перекрытия – 2500 рублей.

2. На основе данных п. 4 варианта №1 расчёта видно, что площадь опалубки стен для возведения 2-х этажей равна 1616 кв. м, а площадь опалубки плит перекрытия 2074 кв. м.

3. Стоимость 1616 кв. м опалубки стен будет равна:

Сс=1616×7000=11 312 000 рублей.

4. Стоимость 2074 кв. м опалубки плит будет равна:

Сп=2074×2500=5 185 000 рублей.

5. При общей стоимости опалубки стен и плит ΣС=11,312+5,185=16,497 млн. рублей на опалубку стен приходится 69% стоимости всей опалубки, на опалубку плиты 31%.

6. Поскольку организация может выделить на покупку опалубки в сумме 16,50 млн. рублей, то этих денег достаточно, чтобы вести работы по возведению здания с темпом 2 этажа в месяц!

Выводы по данной теме:

1. Максимальный эффект при строительстве монолитных зданий возникает тогда, когда увязаны вопросы темпа (потока) подачи бетонной смеси в опалубку и площадь необходимой опалубки стен и плит перекрытия.

2. Если это условие невозможно выполнить, то нужно скорректировать либо сроки ведения работ, либо довести недостающие параметры процесса до необходимого уровня.

3. Конечно помимо этого, уместно рассмотреть вариант аренды опалубки.

4. Очевидно, что также необходимо решить вопросы с подбором квалифицированных рабочих и ИТР, поставками арматуры и бетонной смеси и др. вопросы.

Выбор типа основания по количеству перемычек

Перемычка — это внутренний участок ленты, соединяющий противоположные параллельные внешние участки. Укрепляет и повышает прочность, жесткость основания, в значительной степени компенсирует боковые нагрузки пучения грунта.

Чаще всего, перемычка размещается под внутренними несущими стенами, но иногда ее расположение выбирается исходя из условий работы ленты, величины и характера имеющихся нагрузок. Обычно перемычками разделяют самые длинные стороны ленты.

Кроме того, наличие перемычек позволяет усилить перекрытие первого этажа, увеличить его жесткость и неподвижность.

Это особенно важно для построек с деревянными перекрытиями, которые начинают прогибаться при большой длине пролетов. С этой точки зрения предельным расстоянием между перемычками принято считать 3 м, хотя могут быть различные варианты. С этой точки зрения предельным расстоянием между перемычками принято считать 3 м, хотя могут быть различные варианты

С этой точки зрения предельным расстоянием между перемычками принято считать 3 м, хотя могут быть различные варианты.

С позиций несущей способности ленты и распределения имеющихся нагрузок рекомендуется располагать перемычки с максимальным шагом 3 м.

Это означает, что для участка ленты длиной 8 м понадобится использовать 3 перемычки. Для участков, не являющихся опорами несущих стен, толщина и ширина перемычек может быть уменьшена на 10-15%.
