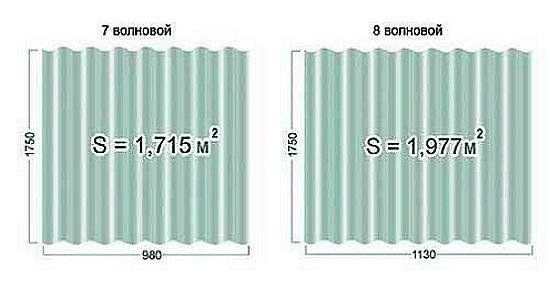

Количество волн в шифере и его практичность
Волнисты шифер выпускается по ГОСТ 30340-95. Согласно этому документу, асбестоцементные волнистые листы должны иметь 6, 7 или 8 волн.
Листы с 7-ю и 8-ю волнами – наиболее практичные. Это связано с небольшой разницей между их номинальной и полезной площадью. 8 волновой шифер имеет общую площадь (номинальную) 1,978 м2, а полезную – 1,57 м2. То есть, при монтаже такого шифера на перехлесты (1-2 волны с обеих сторон) теряется небольшая часть материала. То же самое можно сказать про 7 волновой шифер. Его номинальная площадь — 1,715 м2, а полезная – 1,3362.
Расход 6 волнового шифера, при монтаже кровли, будет несколько больше. Общая площадь стандартного листа с 6-ю волнами – 1,97 м2. При этом полезная площадь – 1,41 м2. Таким образом, перехлесты забирают на себя около 20% всего материала.
Кроме шифера с 6-ю, 7-ю и 8-ю волнами, некоторые заводы выпускают материал с 5-ю волнами. Однако, следует понимать, что такой материал выпускается не по нормам ГОСТ, а по индивидуальным ТУ завода.
Рассчитываем объем необходимых пиломатериалов
Для начала определимся с сечением необходимых пиломатериалов. Поскольку мы взяли самый легкий кровельный материал – ондулин — для стропил достаточно будет бруса сечением 150х150мм. Для обрешетки возьмем наиболее распространенный в России брус сечением 50х50мм. Ветровую доску сделаем сечением 25х150 мм.
Дабы наш уважаемый читатель при расчетах не нервничал, путаясь в знаках до и после запятой, размещаем две таблицы. Они помогут вычислить необходимый объем.
Небольшое отступление. В настоящее время большинство пиломатериалов производящихся в России имеют длину 6 м. Пилят, конечно, и другие размеры. Но в основном на заказ. Поэтому мы предположим, что на ближайшей лесопилке есть только шестиметровый пиломатериал. Именно его объемы приводятся в таблицах.
Таблица количества бруса в кубическом метре пиломатериалов.
Размер бруса (мм)
количество брусов при длине 6 м в кубометре пиломатериалов
Общие сведения по результатам расчетов
Угол наклона крыши
– Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема.- Площадь поверхности крыши
– Общая площадь всей поверхности кровли, с учетом длины свеса. - Примерный вес кровельного материала
– Вес выбранного кровельного материала на всю площадь крыши. - Количество рубероида
– Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста. - Длина стропил
– Длина каждого стропила от конька до основания ската - Минимальное сечение стропил
– Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона. - Количество стропил
– Общее количество стропил при заданном шаге на всю стропильную систему. Количество рядов обрешетки
– Общее количество рядов обрешетки по заданным размерам на всю кровлю- Равномерное расстояние между досками обрешетки
– Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.
Проводятся исторические изыскания
Кровля: доступная или премиум? Выбор материала, особенности…
Дни бежали, а интерес к «сланцевой кровле» из плоского шифера не слабел. Тем более, что слово «шифер» в переводе с немецкого означает именно «сланец».
АКРОУчастник
Более того, если проследить эволюцию современного материала под названием «асбестоцементные волнистые листы», который до сих пор зовётся шифером, то между натуральным сланцем и этими листами как раз и находится «асбестоцементная кровельная плитка», которая в своё время стала заменителем натурального сланца-шифера.
И до сих пор на старых, еще довоенных домах можно встретить этот материал, особенно в городках и поселках, где жили немецкие переселенцы.
Со временем этот материал усовершенствовали продольным замком, и он стал выглядеть, как одноволновая плитка.
Потом она превратилась в «мелкоформатный шифер старого образца», и со временем эволюционировала в привычные нам восьмиволновые листы размером 1,15х1,75. Но слово «шифер» осталось с этим материалом навечно.
АКРО Участник
Способ крепления
Традиционным средством монтажа шиферного покрытия являются гвозди или саморезы. Для каждого типа материала используется свой вид крепления, обеспечивающий максимальную фиксацию кровельного настила и предупреждающий его деформацию или сдвиг. Подбирается держатель в соответствии с толщиной шиферного листа так, чтобы гвоздь проходил строго вертикально через всю поверхность пласта в наивысшей точке его волны. Длина гвоздя должна быть достаточной и при его вбивании на 10 мм выходить за пределы тыльной стороны обрешетки. С саморезами работает такое же правило запаса, но в этом случае он составляет на менее 2 мм. Прикручиваются держатели с помощью электрического или ручного гайковерта и шуруповерта.
Калькулятор шифера на крышу
Нужно учесть то, как ляжет лист и сколько листов надо положить по ширине. Возможно пол листа будет нужно отрезать (перехлёст). Тогда берём шифера больше. Расчётное количество листов плюс количество листов по стороне перехлёста разделённое на два. Так как отрезанные части пойдут в брак.
Кроме того берите с запасом на 2-3 листа больше чем надо. На возможный бой или брак, что бы не пришлось заказывать грузовую машину снова, для доставки недостающего листа шифера или двух.
Лично я считаю нужное количество шифера на крышу следующим образом:
длину крыши делю на ширину листа минус 8 см (ширину горизонтального нахлеста)
например длина крыши L = 5,7 метров, ширина листа 113 см
количество листов = 5,7/(1,13-0,08) = 5,7/(1,05) = 5,43 листа.
В этом подсчете есть маленькая погрешность в 8 см (нахлестов всегда будет меньше чем шифера на 1) и ее нужно будет осязательно учитывать, если в десятичной дроби будет получаться 0,55-0,57.
пример длина крыши 5,85 метров
количество листов = 5,85/1.05 = 5,57 — на первый взгляд нужно 6 листов шифера, но это можно проверить следующим образом 5,5*1,13-(0,08*5) = 5,82 метра, что только на 3 см меньше нашей длины и поэтому
обрешетку под шифер обрезают после его установки а сама длина крыши перед расчетом измеряется не абсолютно точно, а с допусками +(-) несколько дециметров — это позволяет уменьшить количество отходов.

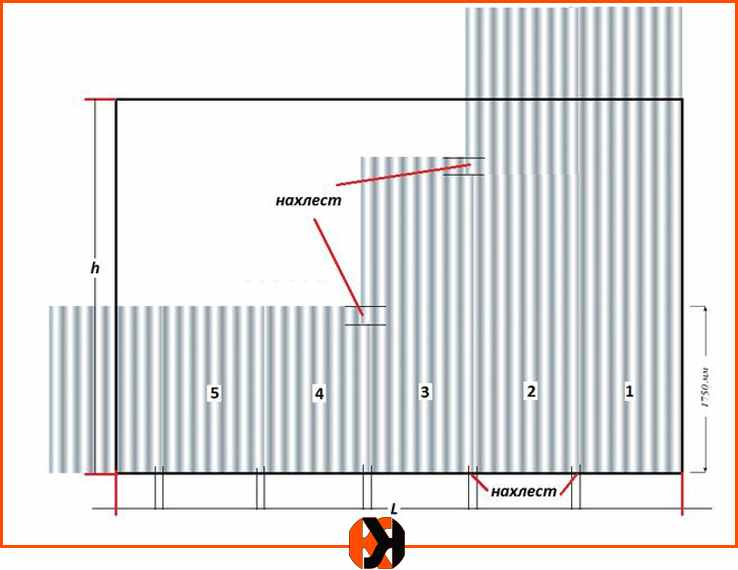

А теперь смотрим на схему
Сначала считаем целые листы в нижнем ряду — их 5.
Затем беремся за высоту (ширину) кровли h. Длина стандартного листа шифера 1,75, нахлест обычно делают 12-20 см. Если эта ширина чуть меньше 4,2 метра, то тогда нужно будет два с половиной ряда шифера (без нахлеста 4,38, нахлест в этом случае получится только 9 см, но если угол наклона круче, то можно устанавливать).
Целых листов во втором ряду тоже 5, на верхний ряд уйдет 6 половинок — 3 листа и на крайний слева 2 половинки — 1 лист.
Всего вместе на один скат крыши размером 5,6-5,8 м на 4,0-4,2 м нужно 14 листов шифера размером 1,75*1,13 при этом отхода шифера практически не будет
Расчёт расхода материала — это ответственное, но не очень трудное мероприятие. Для начала нужно узнать площадь крыши. Для этого нам понадобится её длина и ширина. Перемножаем их друг на друга и получаем площадь. Далее узнаём площадь одного листа шифера за минусом одной волны и 10см от края. Так как листы сейчас бывают разные, то расчёт будет производится исходя из размеров шифера, который будет использоваться. Далее делим площадь крыши на площадь листа шифера и получаем количество листов. Прибавляем пару листов на бой и прочие неприятности и расчёт готов. Если крыша четырёхскатная, то возьмите дополнительных листов побольше, так как отход на таких крышах материала значительный.
Еще вопросы по вашей теме:
Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное
2006 — 2017 пользовательское соглашение :: связь с администрацией сайта max@remotn.ru
Для двускатной крыши
Главной ошибкой расчета кровли является тот факт, что количество материала равно ее размерам ее площади. Отнюдь. Рассмотрим пример крыши, у которой два ската. Такая крыша и ее стропильная система достаточно проста. Таким образом, начальные параметры:
Длина скатов – 5 м (погонных);
Длина конька – 8,5 м (погонных);
Значит, площадь будет равна 5*8,5*2 = 85 кв.м. Дальше в расчет будет браться длина и ширина металлопроката.
Эти данные находятся в зависимости от типа профиля.
Профиль с одной волной имеет размеры: длина – 0,35 м, ширина – 1,1 м.
С тремя волнами – 1,05 и 1,1 м, с шестью волнами – 2,1 и 1,1 м, с десятью – 3,5 и 1,1 м.
Расчет числа листов, необходимых для ширины скатов, будет таков: 8,5 м /1,1 м и 8,5 м – длина конька, а 1,1 м – ширина профиля с одной волной.
Получается 7,73 листа. Затем необходимо рассчитать нужное число листов для длины скатов. Для этого делим 5 м на 0,35 м. В итоге получаем 14,29 листов. Значение следует округлить до наименьшего числа, значит, 14 листов. Остаток покроется крайним нахлестом. Итоговая длина листа составит:
0,35*14,29=1,42. Полученную цифру умножают на два, потому что у крыши два ската.
Чем красить полотно?
Сегодня шифер купить в цветном исполнении можно только мягкого типа (еврошифер). Традиционный же вариант выпускается в сером цвете и предполагает самостоятельное окрашивание. Для асбоцементных материалов используется специальные составы на основе акрила и силикона, дающие хорошее сцепление с покрытием и равномерное распределение по поверхности. Наносится краска на предварительно очищенный и обработанный грунтовочным раствором шифер в несколько слоев. Проводятся работы в облачную погоду при температуре в +15 Сº.
Ввиду высокой износостойкости, простоты монтажа, конструктивной вариативности и внешней эстетичности, шиферное покрытие и сегодня остается востребованным вариантом настила во всех сферах строительства.
Из истории шифера
Шифер
(нем. schiefer – сланец) – изначально это плитки, которые получали путем раскалывания горных пород (глинистый сланец). Шифер является древним (как и черепица, например) кровельным материалом, который применяли еще в средние века. Говорят, что постройки с кровлей из природного шифера сохранились и до наших времен.
Сегодня в России сланец применяют очень редко, но название «шифер» прижилось. Шифером
сейчас называют волнистые листы из асбестоцемента. Кроме того, шифером называют и другие волнистые кровельные материалы: безасбестовый шифер, еврошифер, металлошифер.
Асбестоцементный шифер изготавливают путем формования смеси, которая состоит из портландцемента, асбеста и воды. После придания изделиям нужной плотности и формы путем прессования, выгибания, резки, последующего твердения и выдерживания при определенной температуре получается всем знакомый шифер.
Тонкие волокна асбеста равномерно распределяются в портландцементе и образуют сетку. Полученная армирующая сетка усиливает прочность шифера при растяжении и ударную вязкость.
Отечественные заводы выпускают волнистые асбестоцементные листы согласно ГОСТ 16233-77. Марки и технические характеристики вы можете найти в этой статье чуть ниже.
Рассчитываем количество ондулина на крышу
Впервые ондулин в качестве кровельного материала появился в 1944 году, когда его презентовала французская компания. Сегодня же этот материал производится в шести странах мира и отличается высоким качеством и привлекательностью. Срок службы ондулина составляет около пятнадцати лет, но реально он будет служить до пятидесяти. В состав листов не входят вредные и токсичные вещества, основные компоненты – битум и минеральные составляющие.
Монтаж такого покрытия отличается простотой, листы легко режутся и крепятся. Но, как и при любом монтаже, необходим правильный расчет ондулина. Это влияет на качество, скорость, финансовые расходы при выполнении работ. Сегодня мы поговорим о том, как рассчитывается количество ондулина для перекрытия кровли, остановимся на его качествах и преимуществах.
Расчет количества шифера на односкатную крышу. Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона
Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.
Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.
Онлайн калькулятор односкатной крыши
Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.
Перед проведением расчетов настоятельно рекомендуется:
- Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
- Проверить надежность выбранного угла и шага стропил. В этом поможет программа.
Укажите кровельный материал:
Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Результаты расчетов:
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Обрешетка:
Количество рядов обрешетки: 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
Керамическая и цементно-песчаная черепица
Черепица из глины и бетона относится к штучным материалам, но точно рассчитать её количество до начала работ нельзя. Производитель указывает примерный расход на квадратный метр площади. Он зависит от угла ската и сложности крыши. Также не стоит забывать о запасе на подрезки, бой и возможный ремонт в будущем.
Для подсчёта количества плиток нужно узнать и сложить площадь всех поверхностей кровли. Например, для двускатной крыши с длиной конька 13,1 м и высотой 6,7 м площадь составит (13,1 × 6,7) × 2 = 175,54 м². Если расход черепицы 10–12 шт на квадратный метр, то всего понадобится 176 × 12 + 10% = 2 323 штуки.
Комплектующие:
Для оформления кровли понадобятся бруски обрешётки, коньковая черепица, торцевые заглушки и аэроэлемент конька, капельники, а также при необходимости желобки ендов, ленты и планки примыканий для обхода дымовых труб и стен.
– Брус 50 × 50 – высоту каждого из скатов делят на рекомендуемый шаг обрешётки (300–350 мм) и умножают на длину скатов. Например, для двухскатной крыши с высотой ската 6,7 м и длиной 13,1 м получится (6,7 ÷ 0,3) × 2 × 13,1 = 585 м.
– Коньковая черепица – длину коньков и рёбер нужно разделить на полезную длину одного элемента.
– Торцевые заглушки конька – по числу окончаний коньков и рёбер.
– Аэроэлемент конька – соответствует длине коньков.
– Капельник – общую длину карнизов необходимо разделить на полезную длину одной планки капельника.
– Желобок ендовы – длину внутренних углов нужно разделить на полезную длину одного жёлоба.
– Лента примыкания – соответствует периметру дымоходов и примыканий кровли к стенам.
– Планка примыкания – прикрывает ленту примыкания и равна её длине.
Гибкая черепица “ТЕХНОНИКОЛЬ SHINGLAS”
Для расчёта количества кровельного материала у производителя есть удобные калькуляторы, которые автоматически выдают список всего необходимого после ввода следующих параметров крыши:
– Площадь кровли: легко узнать, умножив высоту ската на его длину и сложив площадь всех поверхностей.
– Угол ската: можно посмотреть в проекте.
– Длина коньков: измеряется рулеткой.
– Длина карнизов: равна длине скатов.
– Ширина вылета карнизов: можно посмотреть в проекте или измерить.
– Длина ендов: равна длине всех внутренних углов.
– Длина фронтонов: измеряется рулеткой.
– Длина рёбер: измеряется рулеткой для всех рёбер крыши.
– Длина примыканий к вертикальным стенам: при наличии таких участков измеряется рулеткой.
– Толщина стен: можно узнать в проекте.
– Мансардные окна: свериться с количеством и размерами в документации.
– Дымоходы и вентиляция: размеры можно узнать при помощи рулетки, указывается количество.
В результатах вы увидите список необходимых комплектующих: пароизоляционную плёнку, ветрогидрозащитную мембрану, битумный или полимерный подкладочный ковёр, карнизные и фронтонные планки, коньково-карнизную черепицу (для некоторых коллекций), коньковые или точечные аэраторы, софиты и водосточную систему.
Преимущества и недостатки кровли из шифера (асбестоцементные волнистые листы):
Начнем с приятных преимуществ:
- Высокая водонепроницаемость — отличная защита от осадков;
- Высокая устойчивость к перепадам температур;
- Высокая устойчивость к механическим нагрузкам (давлению снежного покрова);
- Защита от солнечной радиации;
- Негорючесть;
- Относительно небольшой вес (14-20 кг/ кв.м);
- Долговечность (до 50 лет);
- Возможность самостоятельного монтажа;
- Поглощение шума во время дождя;
- Под кровлей не конденсируется влага, т.е. отпадает необходимость в пароизоляции;
- Легок в обработке, можно пользоваться при распиловке обычной пилой;
- Невысокая стоимость;
- Возможность окраски шифера
Все это позволило шиферу стать поистине народным кровельным материалом!
Однако, как и любой другой материал, шифер имеет и недостатки, о которых необходимо знать:
- Шифер со временем теряет водозащитные свойства;
- Кромки листов откалываются, особенно в продольном направлении;
- Меняется цвет шифера. Крыша приобретает неравномерный цвет от серого до темно-серого;
- В тени шифер часто покрывается лишайниками;
- Хрупок и неудобен при транспортировке;
- Хрупок при хождении по нему (если придется пройтись по крыше — ходите осторожнее).
Разновидности шиферных листов и их основные параметры
Существуют 2 вида шифера:
Волновой шифер может состоять из:
Плоский шифер для крыш не очень подходит. Как правило его используют для обшивки стен или монтажа перегородок в хозяйственных постройках.
Шиферные листы с волнистым профилем (состоящим из пяти, шести, семи или восьми волн) производятся по ГОСТу 30340-95. Однако некоторые производители делают это покрытие по собственным ТУ (техническим условиям). Такое допускается, но в этом случае размеры листа волнового шифера могут отличаться от стандартных.
К основным габаритным параметрам шиферных листов относят следующие:
- Длина и ширина листа;
- толщина листа;
- расстояние между гребнями соседних волн (шаг волны);
- высота гребня волны.

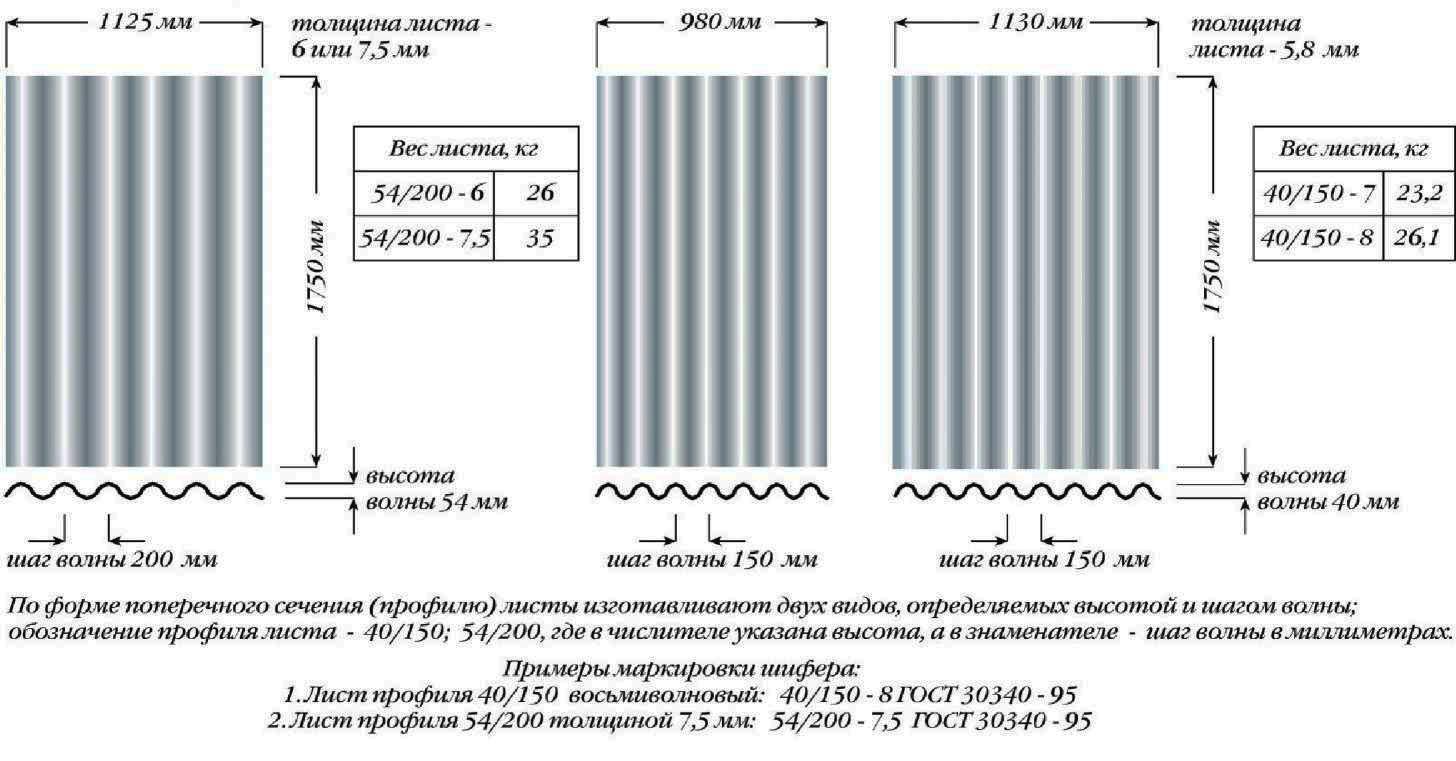

По ГОСТу марок волнистого шифера всего две:
- Марка шифера 40/150. Шаг ее волны – 15 сантиметров, а высота гребня волны – 4 сантиметра.
- Марка шифера 54/200. Шаг волны – 20 сантиметров, высота – 5,4 сантиметра.
Кроме размеров волн, шифер может еще и видом профиля отличаться. Профиль подразделяется на следующие виды:
#1. Профиль унифицированный, имеющий аббревиатуру УВ, является наиболее экономным материалом. Отходы при его использовании самые маленькие. Его часто используют в качестве кровли жилых домов.
Размеры листа:
- Ширина – 1,125 метра;
- длина – 1,75 метра.
#2. Профиль обыкновенный, сокращенно ВО.
Имеет средние размеры листа:
- Ширина – 0,68 метра;
- длина – 1,12 метра.
#3. Профиль усиленный, сокращенно ВУ, имеет большую толщину (8 миллиметров). Поэтому его в основном применяют для промышленных объектов.
Размеры листа:
- Ширина – 1 метр;
- длина – до 2,8 метра.
Видео описание
О расчете двускатной крыши бесплатным калькулятором в следующем видео:

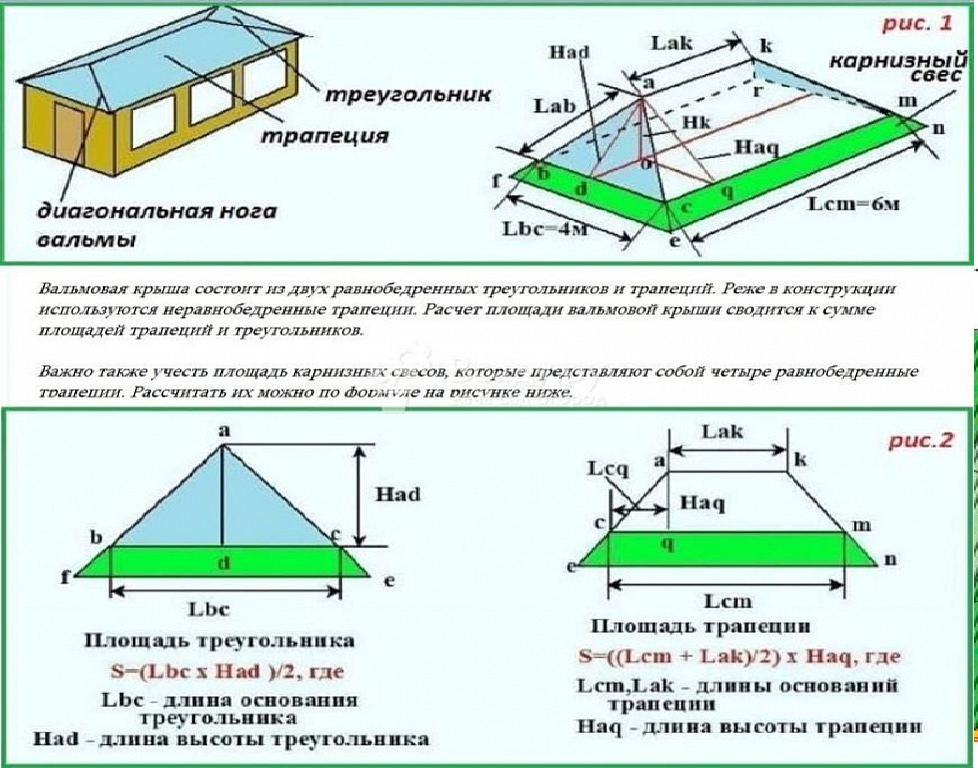

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.
Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.
Определение уклона для кровли
Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.
Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)Источник stankotec.ru

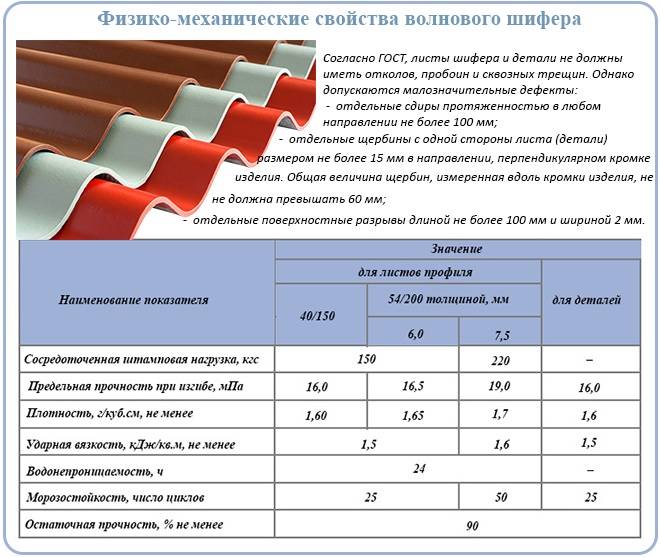

Выпускаемые отечественными заводами асбестоцементные волнистые листы и их технические характеристики
| Наименование | Марка | Средняя плотность, кг/куб.м. | Морозостойкость, циклы | Длина | Ширина | Толщина |
| Унифицированный профиль | УВ-6 | 1700 | 25 | 1750 | 1125 | 6 |
| 2000 | ||||||
| 2500 | ||||||
| Унифицированный профиль | УВ-7,5 | 1750 | 50 | 1750 | 1125 | 7,5 |
| 2000 | ||||||
| 2500 | ||||||
| Листы среднего профиля | СВ | 1700 | 25 | 1750 | 980 | 5,8 |
| 2000 | 1130 | 6 | ||||
| 2500 | ||||||
| Листы обыкновенного профиля | ВО | 1700 | 25 | 1200 | 686 | 5,5 |
| Листы усиленного профиля | ВУ | 1750 | 50 | 2800 | 1000 | 8 |
Таким образом, выбор асбестоцементных листов достаточно широк.
Сколько шифера нужно на крышу
Перед началом работ нужно предварительно рассчитать, какой объем материалов, а, следовательно, какие суммы могут понадобиться для приобретения необходимых для выполнения кровли крыши шифером материалов.
Длину ската кровли считают от конька до крайней грани карниза. Ширину — расстояние между крайними гранями карнизных свесов над фронтонами (Для двухскатной крыши).
Ниже мы приведем перечень и объем основных материалов, необходимых для устройства 100 кв.м. рядового покрытия кровли из асбестоцементных волнистых листов обыкновенного профиля
по деревянной обрешетке с ее устройством при креплении гвоздями или шурупами:
- Листы шифера обыкновенного профиля — 135.0 кв. м.;
- Гвозди кровельные оцинкованные — 8,0 кг.;
- или шурупы 85 мм — 10,6 кг.;
- Шаблоны коньковые длиной 1200 мм — 20 шт.;
- Поковки строительные — 6,0 кг.;
- Поковки оцинкованные — 10 кг.;
- Шайбы из оцинкованной стали — 500 шт.;
- Бруски 50х50 мм — 0,54 куб.м.;
- Доски 50 мм — 0.48 куб.м.;
- Гвозди строительные — 5,6 кг.
- Прокладки толевые — 500 шт.
Чтобы перевести квадратные метры листов шифера в их количество, нужно:
- рассчитать площадь выбранной вами марки листа шифера, например, ВО размером 1200мм длина и 686мм ширина. Перемножаем длины сторон и получаем площадь листа: 1,200 м х 0,686 м = 0,8232 кв.м;
- считаем количество листов: 135.0 кв.м. / 0,8232 кв.м = 163,994 или 164 листа шифера марки ВО.
Таким образом, вы можете приблизительно узнать необходимый объем и перечень материала. Заменяя материалы и зная их характеристики, вы уже более точно рассчитаете: что, сколько. почем и за сколько.
Принципы выбора
Шифер с 7-ю и 8-ю волнами характеризуется минимальной разницей между номинальной площадью листа и полезной – той, что остается за вычетом горизонтальных и вертикальных нахлестов при укладке. При малой толщине листа он оказывает относительно небольшую нагрузку на стропильную систему, стены и фундамент постройки, а также экономичен в монтаже.
По ширине нахлест должен составлять 1 волну на крышах с уклоном свыше 15 градусов, и 2 волны на более пологих скатах, поскольку в этом случае возрастает снеговая нагрузка и замедляется сток воды, что требует более надежной гидроизоляции. Крайняя волна листа отличается меньшим радиусом и высотой для формирования плотного перекрытия следующим элементом кровли. Величина перекрытия нижнего ряда верхним также зависит от угла наклона ската – для крыш с уклоном от 15 градусов нахлест должен составлять от 160 мм, для более пологих скатов – не менее 200 мм.
Шифер 5-ти и 6-ти волновой в частном строительстве применяется реже – за счет меньшего количества волн длина необходимого нахлеста возрастает, что ведет к уменьшению полезной площади листа и перерасходу материала при монтаже. Ударопрочный и морозостойкий шифер (его толщина превышает показатели материала с 7 и 8 волнами) подходит для обустройства кровли объектов с большой площадью скатов – производственных зданий, складов и т.д.
К преимуществам шиферного покрытия можно отнести:
- простую технологию монтажа;
- длительный эксплуатационный срок;
- устойчивость к возгоранию;
- морозостойкость;
- низкий коэффициент теплопроводности.
Расчет количества шиферных листов на крышу
Стандартный расчет материала на один скат выполняется по следующему принципу:
- Длину ската по карнизу следует разделить на ширину шиферного листа, который предполагается закупить (его параметры могут отличаться от ГОСТа) и к результату прибавить 10% на вертикальные нахлесты – мы получим количество листов для одного ряда покрытия прямоугольного ската.
- К расстоянию между карнизом и коньком нужно прибавить величину запроектированного карнизного свеса, полученное значение разделить на длину листа шифера и прибавить 13% на горизонтальные нахлесты – так мы определим, сколько рядов материала потребуется уложить на скат.
- Количество листов в вертикальном и горизонтальном ряду перемножается, к полученному значению прибавляется 5% от него для запаса на подрезку.
Если двухскатная кровля имеет симметричные скаты, итоговое значение достаточно умножить на два. Чтобы понять, сколько материала нужно для асимметричной крыши дома, требуется выполнить отдельный расчет для каждого ската, а результаты суммировать.
Правильно выполнить расчет для четырехскатной крыши дома можно по вышеуказанному принципу. При этом учитывается конфигурация кровли, которая может быть:
- шатровой;
- полувальмовой;
- вальмовой;
- мансардного типа.
Для шатровой конструкции результаты расчета для площади одного ската умножаются на 4. В остальных случаях нужно рассчитать материал для длинного и короткого ската четырехскатной кровли, суммировать значения и умножить результат на два.
Все расчеты необходимо перепроверить несколько раз, чтобы не допустить ошибки. Для удобства можно нарисовать схему с соблюдением масштаба.
В результате эксплуатации на протяжении долгого времени доказано, что шиферная крыша отлично подходит для множества домов.
Расчет двускатной крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Расчет других комплектующих
Для обрешетки рекомендуют использовать хвойную древесину
При обустройстве кровли возникает надобность и в некоторых дополнительных элементах. Под шифер нужно соорудить правильную обрешетку. Берут для нее бруски сечением в 5*5 см для обычного листа, и 7,5*7,5 для усиленного. Вместо бруса можно использовать необрезные доски.
Для обрешетки рекомендуют покупать хвойную древесину, наподобие ели, лиственницы, сосны. Можно брать 2 или 3 сорт.
- Расчеты выполняют с учетом шага монтажа. Под обычный шифер крепят доски на дистанции в 50–60 см, под усиленный – 70–80 см. Вычисление простое: длину ската разделяют на величину шага и округляют полученное значение в сторону увеличения.
- Каждый внешний угол на кровле перекрывается коньком. Для шифера используют обычный оцинкованный необходимой ширины. В двускатной крыше просто измеряют длину места соприкосновения двух скатов и увеличивают на 5%. Если крыша устроена сложнее – шатровая, ломаная, нужно вычислить необходимое значение для каждого внешнего угла, а затем суммировать.
- Внутренние углы перекрывают ендовой. Схема расчета такая же: измеряют длины границы между соприкасающимися скатами с учетом свеса или карниза.
- Количество и длину водостоков посчитать сложнее. Водоотводящая система зависит не только от величины проекции крыши – по периметру, но и угла наклона, так как последней параметр определяет, где должны находиться дополнительные желоба.
Вычислить необходимое количество шифера и доборных элементов для кровли достаточно просто. Метод вычислений зависит от сложности крыши, угла наклона, характера используемого материала.
Как рассчитать количество шифера для крыши.
Проводя расчет для крыш с двумя, одним скатом следует измерить длину и ширину дома, угол наклона ската.
Рассмотрим подробно наиболее простой расчет количества шифера по размерам крыши:
1) определили размер крыши по карнизу, полученное расстояние поделили на размер ширины листа и прибавили 10%, получили число листов в одном ряду;
2) замерили по скату расстояние от конька до карниза и поделили его на размер высоты листа шифера, получили количество рядов, далее увеличили полученный результат на 13% на нахлест;
3) полученные числа рядов и числа листов в одном ряду перемножаем и получаем количество листов шифера на один скат крыши. Для двускатной крыши, результат удваивают.
Для четырёхскатных кровель площадь скатов рассчитываем геометрически (площадь треугольника и площадь трапеции, как видно на рисунке), делим на площадь листа шифера, далее прибавляем 15%.
Укрепленная обрешетка.
Монтаж шифера на крыше осуществляется по обрешетке, для которой применяют брусок размерами 60х60 мм, а также стропильные доски толщиной 60 мм и больше. Такие размеры берутся для того, чтобы стропильная система наверняка выдержала серьезную нагрузку создаваемую кровельным материалом. Промежутки между брусками решетки делают такими, которые позволяют листу шифера лежать не меньше чем на двух из них с запасом в 15 см с каждой стороны.
Чем меньше угол ската, тем прочнее обрешетка.
После монтажа шиферная крыша должна иметь угол наклона ската не меньше 22°. Для двускатных и односкатных шиферных крыш углы наклона могут быть меньше, но в этом случае нужна укрепленная обрешетка. Принцип укрепления для разных углов наклона ската можно рассмотреть на рисунке.
Расчет необходимого количества листов
Рабочая ширина 6-волнового асбоцементного листа – 1000 мм (5×200), 8-волнового – 1050 мм (7×150), 7-волнового – 900 мм (6×150). Например, длина горизонтального ряда из 10 листов 7-волнового шифера – 9 м 80 мм. 80 мм – сумма крайних кромок.
Высоту считают так: размер первого листа уменьшают на величину свеса (100 мм), из длины остальных вычитают размер напуска. Например, если верхний ряд перекрывает нижний на 200 мм, три стандартных листа закроют в сумме 4750 мм.
Часто верхний ряд получается неполным, то есть достаточно длины листа, например, 1 м. В этом случае шифер либо обрезают, либо увеличивают нахлест. Можно попытаться приобрести материал меньшей длины. Несимметричность шифера
Крайние волны асбоцементного листа отличаются друг от друга: перекрываемая ниже и уже, а перекрывающая по высоте и кривизне совпадает с рядовой. При вставке обрезка в середину горизонтального ряда, нужно, чтобы на нем была уменьшенная волна. В противном случае, получатся слишком большие зазоры.
