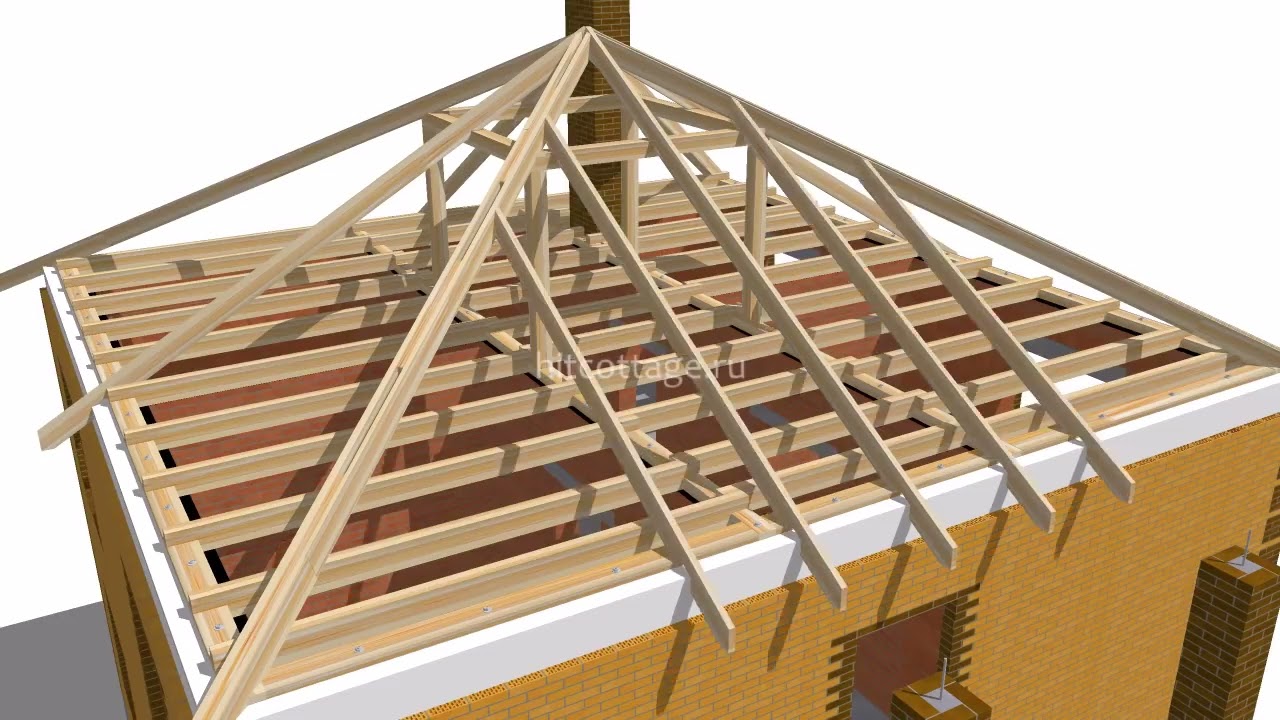

Устройство стропильной системы для четырехскатной крыши

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

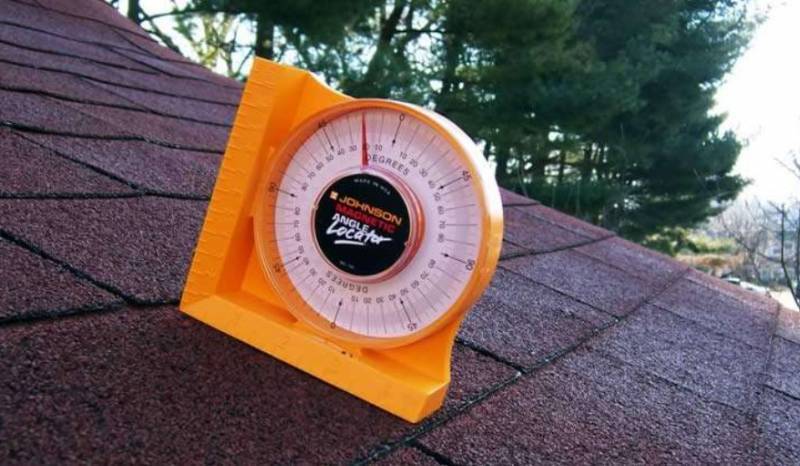

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

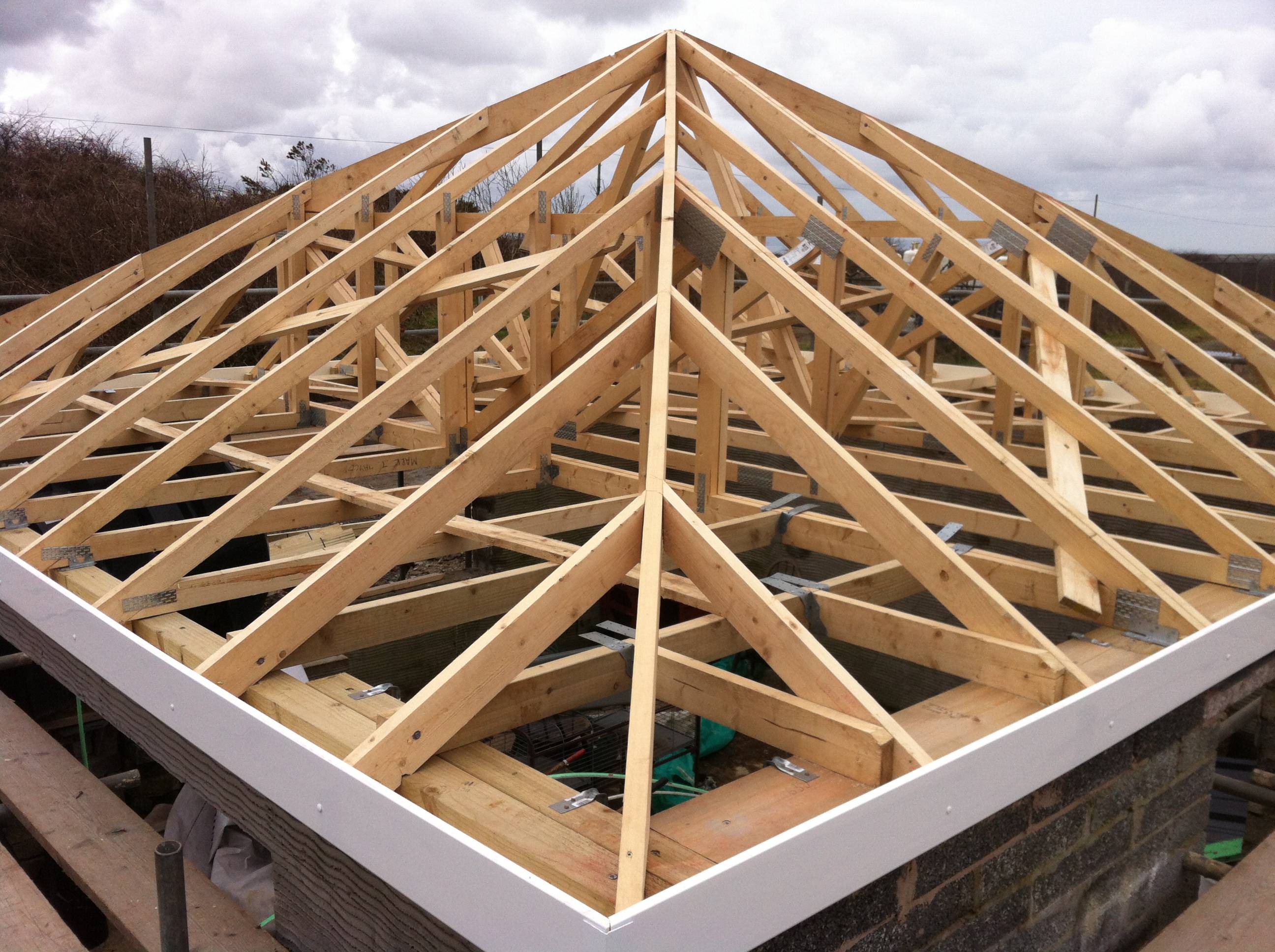

Основные конструктивные элементы крыши вальмового типа

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

• Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
• Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.

Основные элементы крыши, включая диагональные стропилаИсточник twimg.com

• Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
• Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
• Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

Нарожники слева и справа от диагональной стропильной ногиИсточник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылкамиИсточник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Крыша в вальмовом исполнении с подкосамиИсточник hausgrad.ru

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Вид снаружи Вид изнутри

Полезные рекомендации по реализации конструкции

Выдержка конструкции относительно внешних воздействий – решающее качество стропильной системы.

Именно поэтому учёт места расположения строения (географические особенности), климатических условий Вашего региона диктует необходимый (и возможный) угол наклона крыши.

От сложностей погодных условий зависит высота стропильной системы. Чтобы добиться более крутого ската, необходимо располагать конёк выше.

Чем выше снеговые нагрузки, тем выше надо поднимать конёк, чтобы не образовывалось залегания снега, например.

Но такая крыша будет испытывать большую нагрузку от ветров, других природных явлений, связанных с ветрами и осадками.

Особенно зимой при падении температур и образовании снега, наледей, ледяных корок и т.п. Соответственно, если Ваш регион отличается затяжными и сильными ветрами, – делайте крышу ниже.

Если климат благоприятный, то можно ориентироваться только на практические, финансовые и дизайнерские представления.

Более эстетичными и привлекательными считаются дома с высокими крышами (не менее половины высоты одного этажа строения).

Кроме того, под высокой крышей можно расположить дополнительное хозяйственное или жилое помещение.

Однако потребуются и более существенные затраты на материалы и монтаж.

Необходимо учитывать тип и качество финишного кровельного покрытия: некоторые материалы имеют ограничение по углу наклона конструкции, на которую они крепятся.

Этот фактор не столь очевиден, но играет существенную роль в итоге. От необходимого уклона будет зависеть общая высота четырехскатной крыши и ее стропильная система.

Опорными моментами при планировании и возведении конструкции должны стать:

• правильный выбор типа крыши;
• составление чёткого плана работ;
• выполнение чертежей;
• подбор качественных материалов (влажность древесины – не более 20%);
• ориентация на повышенную прочность конструкции;
• применение подходящего кровельного материала.

Кроме того, важно подумать о кровельном пироге, который включает в себя несколько слоёв:

• пароизоляция;
• теплоизоляция;
• гидроизоляция.

Первым слоем укладывают пароизоляционную плёнку, для защиты деревянных конструкций от влаги (пара), выделяемой самим помещением.

Затем в качестве теплоизолятора размещают утеплитель между стропилами. Завершением работы с кровельным пирогом является укладка гидроизоляционного материала.

Завершает работу финальный кровельный материал:

• шифер;
• ондулин;
• черепица;
• разнообразные рулонные материалы.

Таким образом, прочность каркаса при монтаже стропильной системы четырехскатной крыши будет определяться грамотностью подхода к проектированию и исполнению.

Самостоятельно, конечно, непросто изготовить такую конструкцию.

Но, при определённом упорстве, разумном подходе и с учетом наших рекомендаций, даже непрофессионал сможет добиться успеха.

И ему удастся построить презентабельную конструкцию с большим сроком службы.

Выбор конструкции и проектирование крыши

Отличием вальмовой крыши является отсутствие фронтонов, роль которых исполняют дополнительные треугольные скаты, монтируемые на торцах. Эта конструкция более сложная в плане возведения, чем двухскатная, но имеет ряд преимуществ:

• Если монтаж выполнен правильно, четырехскатная крыша выдержит даже ветра ураганной силы.
• Благодаря большим свесам, фасад здания защищен от атмосферных осадков.
• Есть возможность обустройства чердака или мансарды.
• Чердачное помещение равномерно прогревается, в нем долго держится тепло.
• Окно чердака можно устроить в скатах кровли, не используя фронтонов.
• Жесткая конструкция исключает деформацию крыши.
• На карнизных срезах маловероятны разрушения.

Возможны следующие типы четырехскатных крыш: классическая, шатровая, полувальмовая, датская, ломаная (мансардная). Недостатком вальмовой крыши является значительный вес конструкции, это увеличивает нагрузку на фундамент, что влечет за собой возведение более мощного основания, а значит, увеличивает стоимость строительства. Через окна в скатах возможно протекание воды, что исключается, если крыша с двумя скатами, так как они размещены во фронтонах.

Четырехскатная крыша — это оптимальный вариант для мест с повышенной влажностью и сильными ветрами

Первым этапом при возведении крыши является разработка проекта. При проектировании нужно учесть следующие факторы:

1. Климатические условия местности, где расположен дом.
2. Максимальные нагрузки, возможные во время эксплуатации.
3. Назначение чердачного помещения: мансарда или чердак.
4. Используемый кровельный материал.

При проектировании высчитывается угол наклона кровли – уклон трапециевидных скатов, он может варьироваться от 5 до 60 градусов и больше. Угол уклона крыши зависит от дизайна и фасада. Чем он больше, тем сложнее монтаж и больше расход стройматериалов. Если обустраивается мансарда, то угол уклона кровли должен быль больше 45 градусов, пологая крыша уменьшает свободное пространство. На угол наклона влияют атмосферные нагрузки: при выпадении большого количества снега нельзя монтировать крышу с углом меньше 30 градусов, так как это слишком большая нагрузка для стропильной системы, которую она не выдержит.

Когда выполнены необходимые расчеты, составляем чертеж стропильной системы для четырехскатной кровли. В подробной схеме указываем размеры каждого элемента и способы крепления.

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!
Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Монтаж – пошаговая инструкция

1. Измерить диагональность и горизонтальность, если есть неровности, то устранить. Лежень, мауэрлат, прогон должны иметь строгую горизонтальность.
2. Брус, доски, стропила и прочие деревянные элементы обработать антисептиком.
3. Укладываем и крепим мауэрлат.
4. Лежень, как и мауэрлат, кладут на гидроизоляцию, к нему крепят болтами стойки, на которые устанавливают прогон.
5. Установить сойки.
6. Прогон закрепить на стойках металлическими пластинами.
7. Разметить на мауэрлате места для крепления стропильных ног.
8. Стропила нужно начинать монтировать снизу, а потом к прогону.
9. Проверить точность конструкции можно обычным способом, натянув веревку.
10. Установить обрешетку.

Подведем итог, если будете следовать этой простой инструкции, то возведете отличную четырехскатную кровлю. Также воспользуйтесь советом, как произвести расчет, так как вы строите для себя, то используйте самый благоразумный вариант.

голоса

Рейтинг статьи

Виды нагрузки и её расчет

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

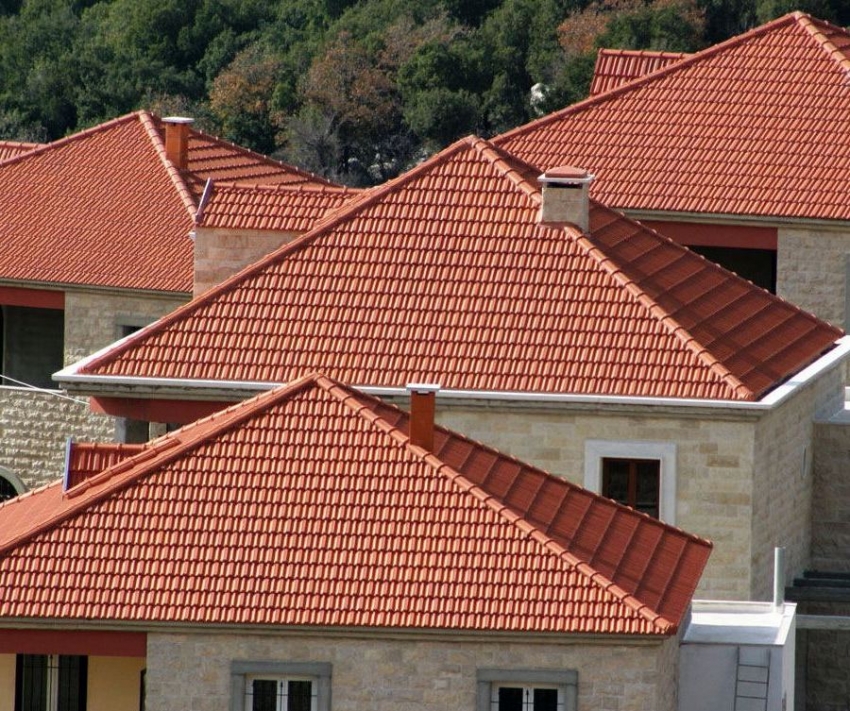

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Стропильная система

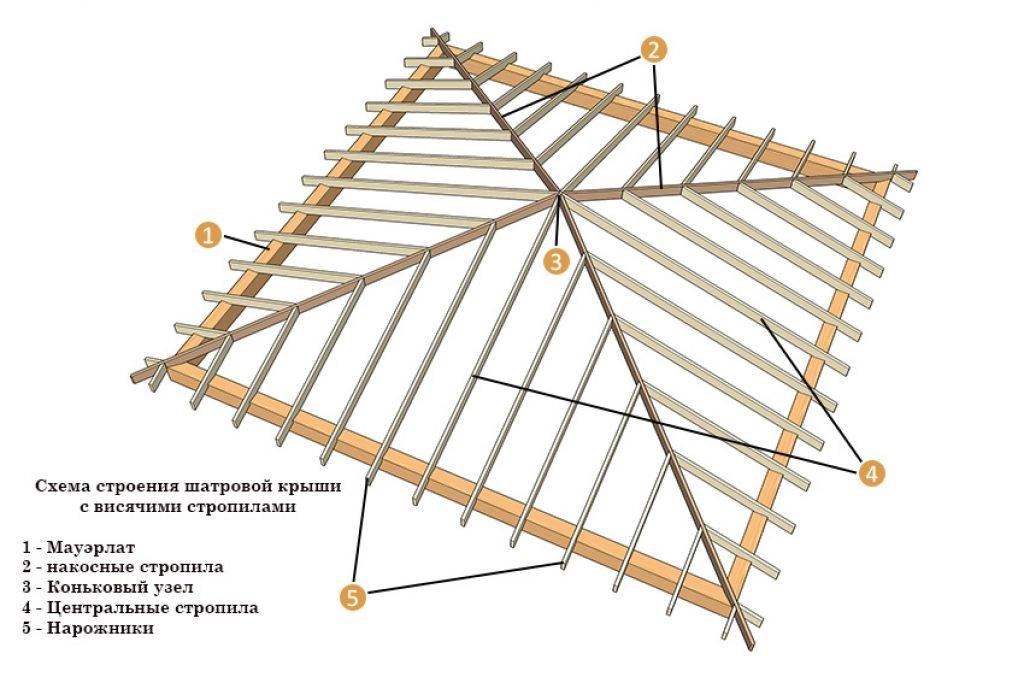

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
