Калькулятор расчета краски для чугунного радиатора отопления

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. В ямках не должно остаться грязи. Чтобы протереть труднодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник. Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Более точные методы

Рассмотрим, как подобрать биметаллические радиаторы отопления по площади.

Указанный метод является очень неточным и принимает множество допущений:

• высота потолков в пределах 2.8 метра;
• одна внешняя стена;
• одно стандартное окно и т.д.

Однако далеко не все помещения соответствуют данным параметрам, особенно в вопросе высоты потолков.

Для квартир с высокими потолками можно воспользоваться расчетом по объему. Здесь мы будем отталкиваться от другой нормы СНиП, согласно которой для отопления 1 м³ помещения необходим 41 Вт тепла (34 Вт для стен с утеплением и окон со стеклопакетами).

Создавайте уют своими руками.

Возьмем нашу стандартную комнату размером 12 м² и представим, что высота потолков составляет 320 см. Определяем объем комнаты – 3.2х12 = 38.4 м³.

Теперь определим необходимую общую теплоту – 38.4х41 = 1574.4 Вт. Увеличение высоты потолков повлекло повышение требуемой энергии более чем на 20%.

Далее действуем по привычной схеме – делим суммарное значение на теплоотдачу одной секции: 1574.4/187 = 8.42. Округляем в большую сторону и получаем необходимое количество секций – 9.

Расчет по объему считается более точным.

Как мы могли заметить, даже расчет по объему не учитывает множества факторов, таких как размер окон, особенности стен, климат местности.

Поэтому для более точного вычисления понадобится учесть данные факторы. В этом случае мы используем поправочные коэффициенты, и тогда формула для суммарного значения будет выглядеть так:

Q = 100 Вт/м²*P*k1*k2*k3*k4*k5*k6*k7, где:

• Q – суммарная теплота, необходимая для обогрева комнаты;
• P – площадь помещения;
• k1 – k7 – поправочные коэффициенты.

Для небольшой спальни может хватить и пяти секций.

Для определения значений коэффициентов используем таблицу:

Коэффициенты	Значения
k1 – коэффициент остекления	Для обычных двойных деревянных окон – 1.27, для двойных стеклопакетов – 1.0, для тройных стеклопакетов – 0.85
k2 – коэффициент теплоизоляции стен	Отсутствует теплоизоляция (кладка менее чем в 2 кирпича) – 1.27, средняя изоляция (кладка в 2 кирпича или слой утеплителя) – 1.0, хорошая теплоизоляция (кладка в 2 кирпича и слой утеплителя) – 0.85
k3 – отношение размеров окон к величине пола	50% – 1.2, 40% – 1.1, 30% – 1.0, 20% – 0.9, 10% – 0.8
k4 – коэффициент учета климата	Если температура самой холодной недели в году составляет -35 ˚С – 1.5, -25 – 1.3, -20 – 1.1, -15 – 0.9, -10 – 0.7
k5 – коэффициент наружных стен	Одна стена – 1.1, две стены – 1.2, три стены – 1.3, четыре стены – 1.4
k6 – коэффициент чердака	Холодный чердак – 1.0, отапливаемый чердак – 0.9, жилое помещение – 0.8
k7 – коэффициент высоты потолков	2.5 м – 1.0, 3 м – 1.05, 3.5 м – 1.1, 4 м – 1.15, 4.5 м – 1.2

Как провести перед окрашиванием очистку чугунных батарей

Качественная покраска предполагает:

• предварительная очистка от пыли, ржавчины и загрязнений;
• удаление всех слоев старой масляной;
• покрытие грунтовкой по металлу, желательно термостойкой;
• окрашивание в 2 слоя дает наиболее качественную и ровную поверхность (один слой можно немного развести растворителем для экономии состава).

Многие действия легко провести подручными средствами, включая щетки для чистки и мытья. Старая краска снимается разными методами (можно комплексно):

• химическим;
• механическим (специальные насадки на болгарку и универсальный инструмент);
• тепловым (строительный фен, паяльная лампа);
• ручным способом.

Старые радиаторы после покраски прослужат еще не меньше десятилетия

Не всякая краска подойдет для окрашивания чугунных радиаторов. Только нетоксичные термостойкие эмали для внутренних помещений. Они реализуются в разном виде – баллончики, банки, ведерки. Если красить без грунтовки, можно обезжирить подходящим по химическому составу растворителем.Даже если производитель пишет о «безвредности» и «экологичности» эмали, при окраске площади чугунного радиатора МС– 140 (другой модели) используют:

• респиратор,
• рабочие перчатки;
• рабочую одежду и обувь.

Помещение рекомендуется проветривать на каждом этапе обработки, особенно после того, как краска немного схватится.Все данные по расчету корректируются под любую современную модель или старого образца. Незначительно варьируется площадь обогреваемой поверхности у 1К60П-60х500 «Барельеф», Стандарт-90, РД-90с, 2К60П-300, Б-З-140×300, МР-2КП140 «Бекард» и др. Каким способом вести вычисления, по количеству секций, на «калькуляторе» или посредством программы, решать самостоятельно. Больших расхождений не будет.

В чем основные особенности окрашивания радиаторов отопления?

Да все очень просто – главной особенностью является сложная «геометрия» секций батареи. Например, если стоит задача покрасить панельный конвектор – то у него почти что плоская внешняя поверхность, и расчет провести, имея сведения о расходе конкретной краски – сможет каждый. С трубами – чуть сложнее, но и у них площадь поверхности вполне рассчитывается с высоким уровнем точности. В как быть с чугунными батареями?

Существует немало разновидностей чугунных радиаторов, отличающихся и формой секций, и их размерами. Кстати, некоторые модели зарубежного производства имеют столь же гладкую окрашенную поверхность, как, скажем, стальные или алюминиевые, и в перекрашивании они обычно и не нуждаются. Так что круг интересующих нас изделий – несколько сужается.

Чаще всего нашим домовладельцам, выбирающим «чугун» приходится иметь дело с радиаторами МС или ЧМ. И те и другие также подразделяются по сериям моделей и по размерам.

В верхнем ряду – более знакомые нам всем чугунные радиаторы МС. Внизу – пример более современных батарей серии ЧМ2.

Размеры же обычно указываются двумя числами, первое из которых говорит о ширине секции в профильной проекции (иногда говорят – глубина батареи). Второе число – это межосевое расстояние, то есть расстояние между осями верхнего и нижнего коллекторов. Кстати, очень важный параметр для врезки отопительных приборов.

Например, наименование МС-140-500 говорит о том, что это чугунный радиатор серии МС, с шириной секции в боковой проекции 140 мм, с межосевым расстоянием в 500 мм.

Чертеж одного из наиболее популярных чугунных радиаторов – МС-140-500

Для увеличения площади теплообмена внутри секций могут иметься дополнительные наклонные ребра. На них, кстати, тоже уйдет определённое количество краски.

Если хорошенько поискать в технической документации, то можно найти показатели площади теплообмена для одной секции каждой из моделей. То есть – по сути, это площадь наружной поверхности секции за вычетом узлов соединения. Как раз то, что нас и интересует!

Сознаемся сразу – все эти значения по крупицам уже собраны и внесены в базу данных предлагаемого калькулятора. То есть читателю ничего самому искать не придется. И расчет становится делом одной минуты!

Пояснения по выполнению расчета

Все – предельно просто. Пользователь указывает запрашиваемые данные – а потом нажимает на кнопку «Рассчитать».

• Первым делом, понятно, указывается разновидность установленного (подлежащего установке) радиатора. Предложен список – следует лишь выбрать нужный вариант.
• Второй шаг – указывается количество секций. Это может быть одна батарея, или же, если окрашивание одновременно будет проводится по всему дому (квартире) – то все батареи системы. Поэтому и максимальное количество секций на слайдере – 50 штук.
• Следующее поле предлагает два варианта расчетов.

— Первый – окрашиваются только сами батареи. В этом случае можно сразу переходить к выбору краски.

— Второй вариант включен оттого, что очень часто одновременно с радиаторами освежается покраска и подходящих к ним труб контура отопления. Если выбрать это направление расчета, то откроются два дополнительных поля ввода данных – диаметр труб и длина участков, подлежащих окрашиванию. Таким образом, к общей площади покраски будет сделан «довесок» для более точного расчета количества ЛКМ.

• Далее – указывается тип краски, выбранной для батарей. Здесь собраны четыре чаще всего применяемых типа, а их средний расход уже внесен в базу данных калькулятора.
• Наконец, указывается планируемое количество слоев нанесения краски. Понятно, что это влияет на общий расход. Причем программа учитывает и то, что с нанесением каждого последующего слоя расход ЛКМ несколько снижается.

*  *  *  *  *  *  *

Результат вычислений будет показан в весовом эквиваленте, то есть в килограммах краски. Именно так чаще всего ведутся все строительные расчеты, касающиеся лакокрасочных материалов. Да и на банках в магазинах тоже чаще можно встретить указание вместимости именно в килограммах, а не в литрах.

При расчете программа сразу учитывает традиционный запас в 10%.

Подготовительные мероприятия

Они предполагают очистку поверхности батареи от старой краски и грязи:

Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

• Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка. Также можно воспользоваться напильником и наждачной бумагой.
• Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

Красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать для покраски батареи. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской. В них всегда указывается, сколько краски может пойти на 1 кв. м. Производители указывают площадь поверхности нагрева секции.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

1. Узнать название модели установленной батареи и производителя ( потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
2. Установить площадь нагрева 1 ребра.
3. Умножить количество секций на площадь. Если в радиаторе МС-140-500 10 ребер, то площадь поверхности – 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки. Краску следует брать с запасом.

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник. Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Она должна выдерживать высокие температуры и соответствовать типу краски. Лучше, если марка обоих будет одинаковой.

Ее можно проводить любым типом состава, но при одном условии: раствор должен быть устойчив к высокой температуре.

Процесс окрашивания таков:

1. Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Использовать можно марлю, сложенную в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так краска ляжет на сплав.
2. Красят верх и легкодоступные места.
3. Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями.

Дополнительные возможности

В загородных домах и квартирах, находящихся на верхних этажах многоэтажных зданий, обычно устанавливается насос циркуляционный НЦ 32/4 (мощность 72 Вт). Такое приспособление будет гарантировать тепло и уют даже в сильные морозы средней полосы России.

Правильно рассчитанное количество мощности чугунного радиатора и количества секций обеспечивает нормальную температуру воздуха и комфортные условия пребывания в жилых или производственных помещениях любого типа. Поэтому расчеты необходимо производить очень внимательно, с учетом различных особенностей помещения и других поправок.

Инструкция по окраске радиаторов отопления

Перед тем как покрасить батарею отопления своими руками, желательно изучить правильную последовательность действий.

Чтобы самостоятельно покрасить радиаторы в квартире, нужно придерживаться следующего алгоритма:

1. Окраска поверхностей производится сверху вниз.
2. До нанесения нового покрытия следует обработать поверхность радиатора праймером и дать ему высохнуть.
3. Работу начинают с окраски задней части батареи.
4. На следующем этапе, с помощью кисти с изогнутой ручкой, прокрашивают внутренние ребра радиатора.
5. Наружные части красят в последнюю очередь.
6. Окрашивание производят на два раза, завершающий слой наносят не ранее, чем полностью высохнет первый слой.

Перед нанесением последнего слоя необходимо осмотреть окрашенную поверхность. Если обнаружатся подтеки или шероховатости, их зачищают с помощью мелкой наждачной бумаги.

Нюансы окрашивания чугунных, алюминиевых и биметаллических радиаторов

Особую сложность у начинающих отделочников вызывает процесс окрашивания старых чугунных радиаторов в доме. Перед тем, как покрасить чугунную батарею отопления в домашних условиях, следует подготовить несколько кисточек с изогнутыми ручками, а также несколько обычных кистей флейц разной ширины.

Когда принимается решение обновить лакокрасочное покрытие алюминиевых или биметаллических радиаторов, следует учитывать, что производитель снимает с себя гарантийные обязательства, если потребитель самостоятельно изменит внешний вид прибора.

Получить качественное покрытие в домашних условиях будет очень трудно. Завод-изготовитель производит окраску радиаторов из алюминия в специальных цехах порошковой краской, получая гладкую и ровную поверхность.

Чаще всего для маскировки дефектов на радиаторах такого типа используют автомобильные средства: шпатлевку по металлу и автоэмаль. Полную покраску также лучше производить с применением аэрозольных баллонов.

Особенности технологии покраски чугунных батарей

Чугунные батареи имеют достаточно длительный срок службы. Но как бы хорошо за ними не ухаживали, рано или поздно их поверхность изнашивается. Потертости, трещины и облезлая краска испортят любой интерьер. Для покраски радиаторов нужно знать площадь покрываемой поверхности.

Окраска батарей отопления начинается с подготовительных мероприятий. Необходимо очистить их от пыли, грязи и старого покрытия. Для этого каждая секция вытирается мокрой тряпкой

Особое внимание уделяется внутренней и задней сторонам

Краску удаляют одним из доступных методов. Это может быть использование химии по типу Dufa, СП-6, Б52, АСЕ. Но эти средства бессильны перед масляными покрытиями, которые использовались еще в прошлом веке. В таком случае применяют физические методы. К ним относится дрель с специальной насадкой-щеткой, наждачка, напильник. Хорошо справляется с отлущиванием краски строительный фен или паяльная лампа. Если нужно, можно применить несколько способов в комплексе.

Когда радиаторы будут очищены, их покрывают грунтовкой. Смесь не должна реагировать на высокие температуры. Также ее выбирают в соответствии с типом краски. Чтобы между ними не было «разногласий», можно взять составы одной фирмы.

Работу по грунтованию и покраски батарей выполняют любой кисточкой. Необходимо защитить свою одежду и поверхность вокруг. Для этого надевают старые вещи, на полу расстилают газеты. Мероприятия по покраске проходят в несколько этапов. Лучше покрасить батареи в два слоя, чтобы получить более ровную и качественную поверхность. Покраску межсекционного пространства и труднодоступных мест выполняют гибкой кистью. Можно воспользоваться марлей. Из нее делают жгут, который укладывают между секциями, на середину наносят краску и по очереди тянут за концы.

Чугунные радиаторы отопления МС-140

Чугунные радиаторы МС-140 пр-ва (Белоруссия) известны отечественному потребителю уже много лет. Конечно, сейчас их дизайн изменился и приобрел вполне современный вид. Фронтальная поверхность делается плоской , возможна различная цветовая гамма.

Технические показатели радиаторов МС-140 ни чуть не уступают лучшим европейским моделям: рабочее давление — 9 атм., испытательное давление — 18 атм.

Чугунные адиаторы МС-140 поставляются длиной от 4 до 10 секций и комплектуются двумя глухими пробками с левой резьбой и двумя проходными пробками с правой резьбой 1/2 дюйма. Выбор количества секций ведется из расчета не менее 1000 Вт мощности радиатора на 10 кв.м. при стандартных условиях отапливаемой площади (1 окно, 1 дверь и потолок не выше 3 м).

Радиаторы чугунные МС-140М-500-0.9

Тип чугунного радиатора — секционный двухканальный. Длина секции — 93 мм, высота — 588 мм, глубина -140 мм. Площадь поверхности нагрева одной секции — 0.244 м2, номинальный тепловой поток — 0.160 кВт. Емкость одной секции — 1.45 л. Масса одной секции — 7,1 кг (с учётом ниппелей и пробок). Резьба ниппельного отверстия — G 1 1/4». Материал секции радиаторов и пробок — серый чугун СЧ-10, материал ниппелей — ковкий чугун КЧ30-6-Ф, сталь 08 КП или 08 ПС ГОСТ 1050. =>> паспорт на МС-140М-500-0.9

Радиаторы МС-140 поставляются пакетами (в пакете 9 семисекционных и 1 четырехсекционный чугунный радиатор, уложенные в штабель и перевязанные стальной лентой).

Радиаторы чугунные МС-140М-300-0.9

Предназначены для систем отопления жилых общественных и производственных зданий с небольшой высотой подоконников с температурой теплоносителя до 130° С и с рабочим избыточным давлением до 0.9 МПа.

Тип радиатора — секционный двухканальный. Длина секции — 93 мм, высота — 388 мм, глубина -140 мм. Номинальный тепловой поток — 0.120 кВт. Емкость одной секции — 1,11 л. Масса одной секции — 5,7 кг (с учётом ниппелей и пробок). Резьба ниппельного отверстия — G 1 1/4». Материал секции радиаторов и пробок — серый чугун СЧ-10, материал ниппелей — ковкий чугун КЧ30-6-Ф, сталь 08 КП или 08 ПС ГОСТ 1050.

Радиаторы поставляются пакетами (в блок-пакете 16 семисекционных и 2 четырёхсекционных чугунных радиатора уложенные в штабель и перевязанные стальной лентой).

Конструкция чугунных радиаторов МС-140.

Радиатор чугунный представляет собой секции из высококачественного литейного чугуна, соединенные ниппелями из ковкого чугуна.

Радиаторы чугунные поставляются покрытыми грунтовкой или эпоксидной полиэстровой эмалью горячей сушки.

Как провести перед окрашиванием очистку чугунных батарей

Качественная покраска предполагает:

• предварительная очистка от пыли, ржавчины и загрязнений;
• удаление всех слоев старой масляной;
• покрытие грунтовкой по металлу, желательно термостойкой;
• окрашивание в 2 слоя дает наиболее качественную и ровную поверхность (один слой можно немного развести растворителем для экономии состава).

Многие действия легко провести подручными средствами, включая щетки для чистки и мытья. Старая краска снимается разными методами (можно комплексно):

• химическим;
• механическим (специальные насадки на болгарку и универсальный инструмент);
• тепловым (строительный фен, паяльная лампа);
• ручным способом.

Совет! Щеткой по металлу зачищайте поверхность перед нанесением грунтовки, чтобы удалить нестойкие частицы, которые потом могут налипнуть на щетку или валик.

Старые радиаторы после покраски прослужат еще не меньше десятилетия

Не всякая краска подойдет для окрашивания чугунных радиаторов. Только нетоксичные термостойкие эмали для внутренних помещений. Они реализуются в разном виде – баллончики, банки, ведерки. Если красить без грунтовки, можно обезжирить подходящим по химическому составу растворителем.Даже если и «экологичности» эмали, при окраске площади чугунного радиатора МС- 140 (другой модели) используют:

• респиратор,
• рабочие перчатки;
• рабочую одежду и обувь.

Помещение рекомендуется проветривать на каждом этапе обработки, особенно после того, как краска немного схватится.Все данные по расчету корректируются под любую современную модель или старого образца. Незначительно варьируется площадь обогреваемой поверхности у 1К60П-60х500 «Барельеф», Стандарт-90, РД-90с, 2К60П-300, Б-З-140×300, МР-2КП140 «Бекард» и др. Каким способом вести вычисления, по количеству секций, на «калькуляторе» или посредством программы, решать самостоятельно. Больших расхождений не будет.

>Площадь окраски чугунных радиаторов

Красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Подготовительные мероприятия

Они предполагают очистку поверхности батареи от старой краски и грязи:

Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

• Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка. Также можно воспользоваться напильником и наждачной бумагой.
• Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

Покраска батареи

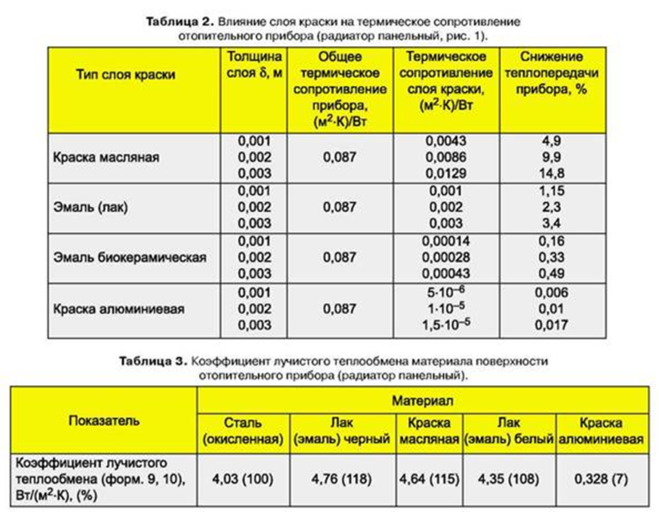

Можно покрывать площадь окраски радиаторов любым красящим составом, главное, чтобы он был устойчивым к высоким температурам. Работу выполняют при помощи изогнутой или обычной кисточки. Сначала на руки надевают перчатки, а рядом кладут ветошь или марлю, чтобы стирать следы краски на ручке кисти.

Последовательность процесса окрашивания:

1. Обновляют между трубами секций вид труднодоступных мест, используя гибкую кисть.
2. Если краска не коснулась чугуна, задействуют сложенную в жгут марлю. Его укладывают между секциями, на середину наносят красящий состав и по очереди тянут за концы.
3. Окрашивают верхнюю часть и легкодоступные места.
4. Двигаться следует сверху вниз, нанося краску в несколько слоев.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитана теплоотдача;
• теплоотдача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град., а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

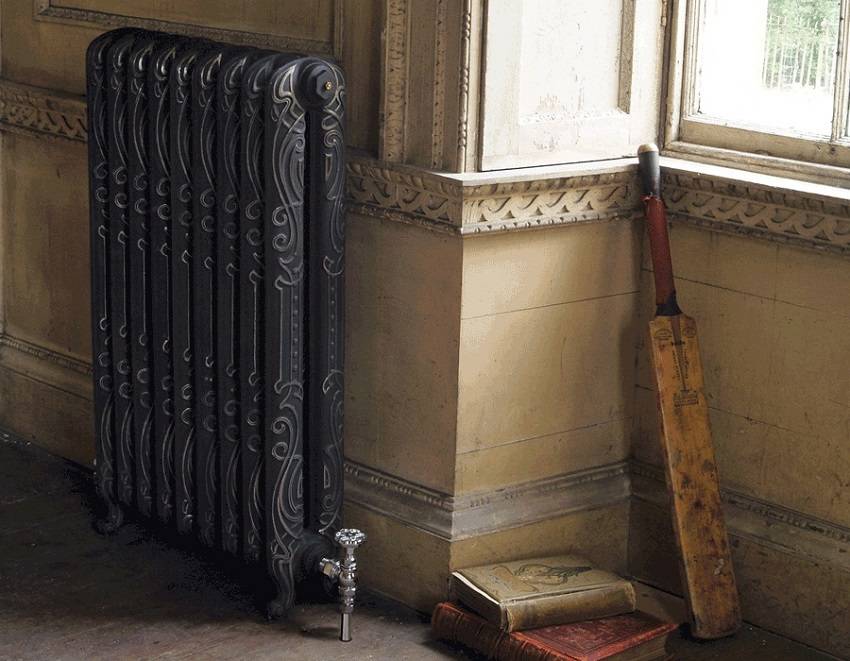

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме. Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

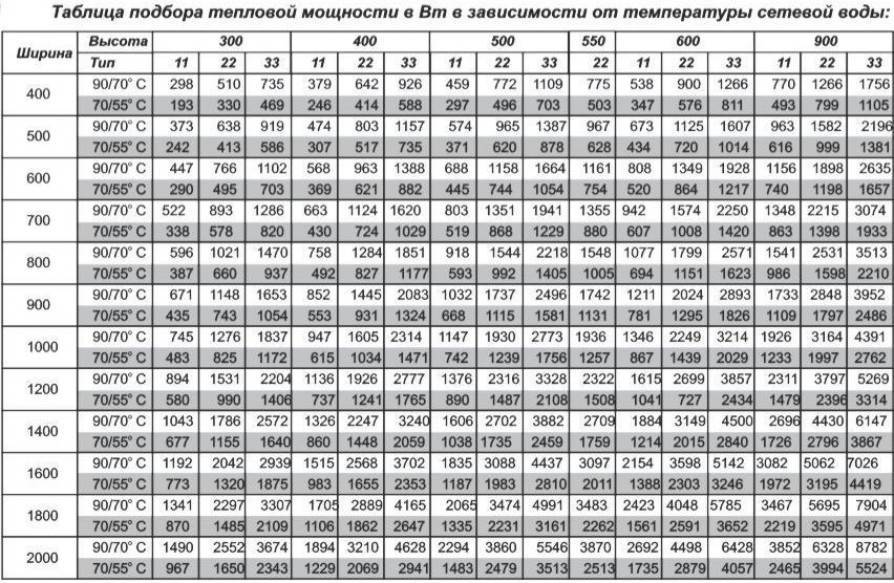

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

• Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
• Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
• Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины)

Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр. Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

• 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
• 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
• 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле

И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний

А для того, чтобы это сделать, необходимо немного знаний.
